不只是“吊挂的香蕉”！一文读懂线阵列扬声器核心技术
引言：为什么是线阵列？

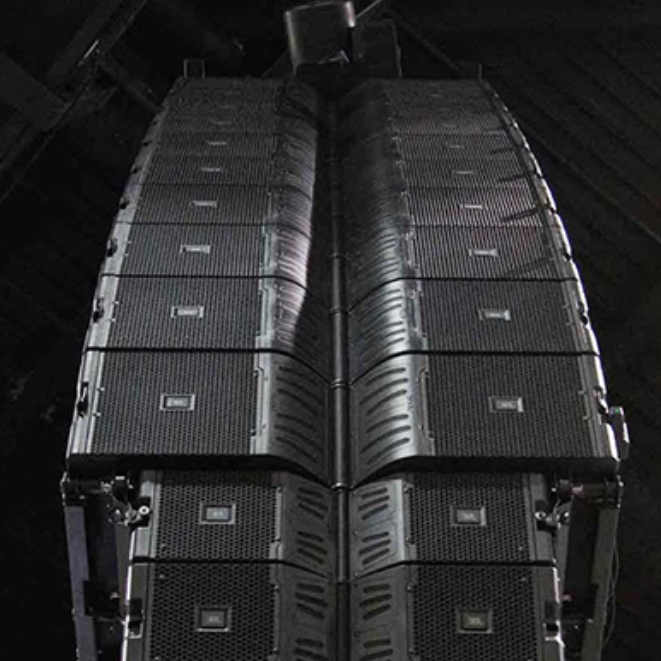

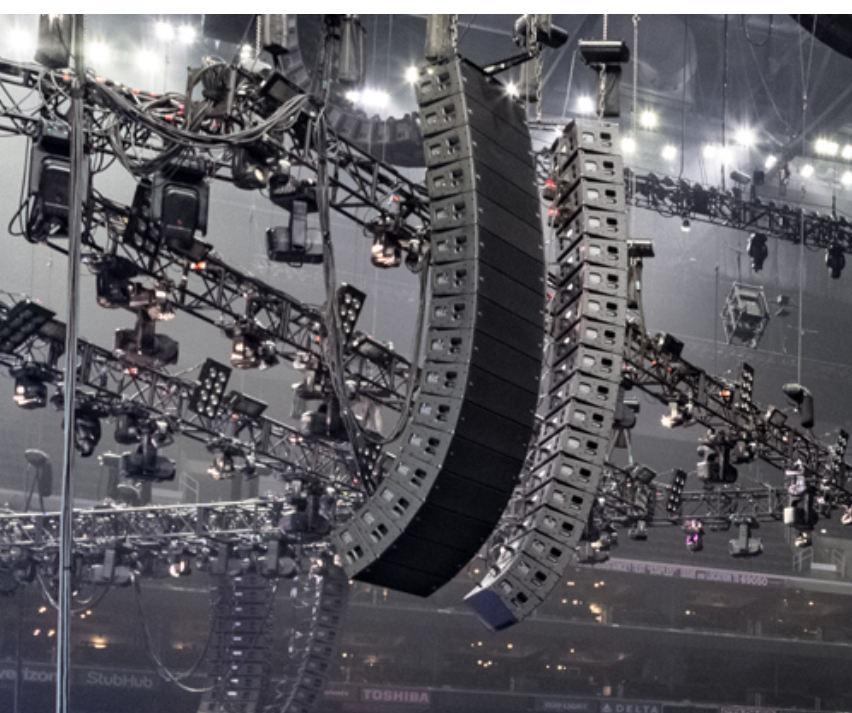

对于每一位专业音频工程师来说，线阵列扬声器（Line Array Loudspeaker）都是一个无法绕开的话题。从大型体育场馆、音乐节现场到剧院礼堂，我们总能看到它们标志性的“香蕉”形态高悬空中。
但线阵列的成功绝非偶然。它究竟解决了传统点声源扬声器系统的哪些痛点？它又是如何利用基本的物理原理，实现对声场覆盖范围和均匀性的精准控制？
本文将从第一性原理出发，系统性地剖析线阵列扬声器的核心技术，内容涵盖从物理模型、关键设计参数到工程实践的完整链路，旨在为专业声学工程师提供一份深入且实用的参考。
一、 核心原理：从声波干涉到圆柱波
线阵列的理论基石是声波的干涉原理（Interference Principle）。当多个声源同时辐射声波时，在空间中的任意一点，总声压是各个声源在该点产生的声压的矢量和。
相长干涉（Constructive Interference）：当波峰与波峰、波谷与波谷叠加时，振幅增强。 相消干涉（Destructive Interference）：当波峰与波谷叠加时，振幅减弱甚至抵消。
线阵列正是通过精确排布多个扬声器单元，巧妙地利用干涉原理，在需要的区域（观众区）形成相长干涉，而在不需要的区域（天花板、地面）形成相消干涉，从而实现能量的有效投射。
1.1 理想线声源 vs. 离散单元阵列

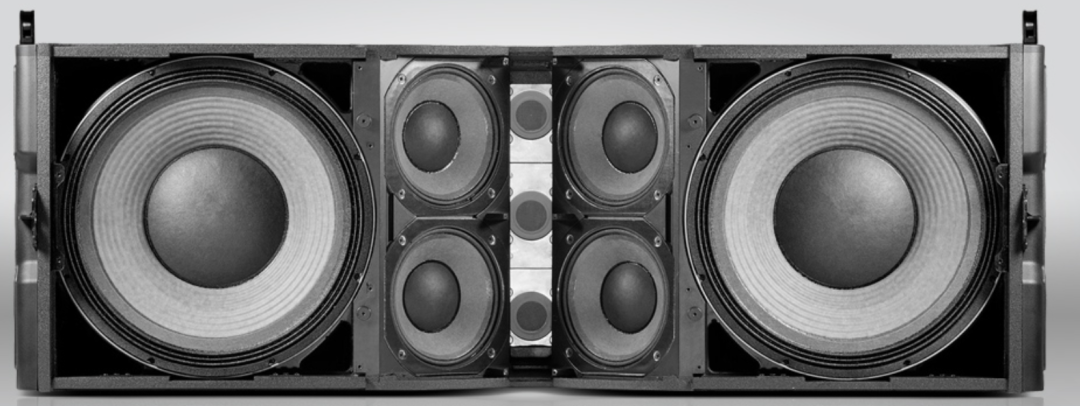

在理论上，一个无限长、连续振动的“线声源”会产生一个完美的圆柱形波阵面（Cylindrical Wavefront）。而实际的线阵列，就是用有限数量的、离散的扬声器单元来尽可能地模拟这个理想模型。
为了让离散单元阵列的表现趋近于理想线声源，必须满足一个关键条件，即惠更斯-菲涅尔原理更斯-菲涅尔原理的应用：阵列中相邻单元的间距 d 必须小于所要重放的最高频率声波的波长 λ，通常要求 d < λ/2，以避免栅瓣（Grating Lobes）的产生。我们将在下文详细讨论这一点。
1.2 圆柱波的魔力：-3dB vs. -6dB
传统点声源（如单个音箱）辐射的是球面波，其声压级（SPL）遵循平方反比定律，距离每增加一倍，SPL衰减6dB。
而理想的线阵列在近场（Near Field）区域内产生的是圆柱波，其能量在垂直平面上受控，不会像球面波那样向所有方向扩散。因此，其SPL随距离的衰减率仅为3dB每倍距离。
这意味着，线阵列可以将声音能量更有效地投射到远场，极大地改善了远距离听众的听音体验和整个场地的声压级均匀性。当然，当距离足够远，进入远场（Far Field）后，圆柱波最终会转变为球面波，衰减率也回归到6dB。近场到远场的转换距离 Lf 大致可以由公式 Lf ≈ L²f / c 估算，其中 L 是阵列长度，f 是频率，c 是声速。
二、 设计的艺术与科学：决定性能的关键参数
一个线阵列系统的性能，由几个核心参数的精密权衡所决定。
2.1 单元间距 (d)：避免栅瓣的关键
如前所述，当相邻单元的间距 d 大于半个波长时，除了主瓣（期望的覆盖方向）外，会在其他角度出现同样强大的“栅瓣”，导致能量浪费和严重的声干涉。
f_alias = c / (2d)
这个公式给出了在给定间距 d 下，不产生栅瓣的最高频率（混叠频率）。例如，若要让一个阵列在高达10kHz的频率下都有效工作，其单元中心间距必须小于 344 / (2 * 10000) = 1.72cm。这对于中低频单元来说很容易实现，但对于高频单元则是巨大的挑战，也因此催生了下文将要提到的高频波导技术。
2.2 阵列长度 (L)：控制垂直指向性的基石
阵列的物理长度 L 直接决定了其垂直指向性控制的下限频率。一个阵列只有在其长度 L 大于工作波长 λ 时，才能形成有效的指向性控制。
f_low = c / L
例如，一个长度为2米的阵列，大约只能对 344 / 2 = 172Hz 以上的频率进行有效的垂直方向性控制。若想控制更低的频率，就需要更长的阵列。这就是为什么在大型演出中，我们看到的线阵列吊挂得那么长。
2.3 阵列曲率 (Curvature)：精准覆盖的秘诀
纯粹的直线阵列（Straight Array）垂直覆盖角度非常窄，适合于平坦的远距离投射。但在实际应用中，场地往往是立体的，需要同时覆盖从前排到后排的观众。
通过在阵列单元之间引入一定的夹角，形成“J”型阵列或恒定曲率阵列，可以将声能按照需要进行分配。阵列下半部分曲率较大，负责覆盖近场区域；上半部分曲率较小甚至为直线，负责投射远场。这种弯曲的几何形状，使得不同位置的观众与“虚拟声中心”的距离趋于一致，进一步提升了覆盖均匀性。
2.4 幅度与延时遮蔽 (Shading & Tapering)
除了几何上的弯曲，现代线阵列系统还广泛采用数字信号处理（DSP）技术进行幅度遮蔽（Amplitude Shading）和延时遮蔽（Delay Shading）。通过对阵列中不同单元的输出电平或延时进行微调，可以进一步优化声束的形态，抑制旁瓣，使主瓣的能量分布更平滑，实现更精细的声场覆盖。这背后蕴含着复杂的优化算法，例如使用凸优化（Convex Optimization）来寻找最佳的滤波器系数。
三、 高频难题的终极方案：高频波导技术

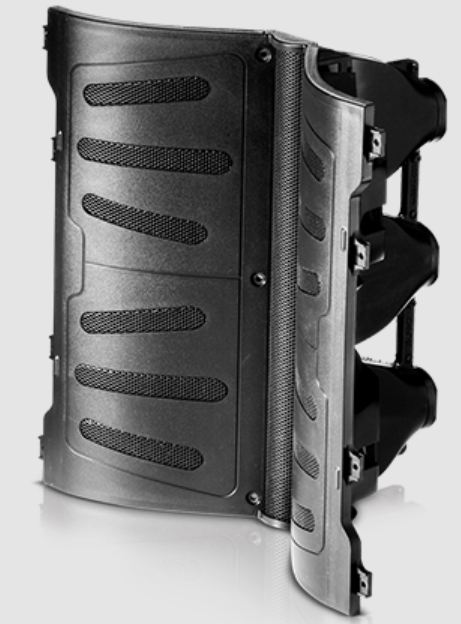

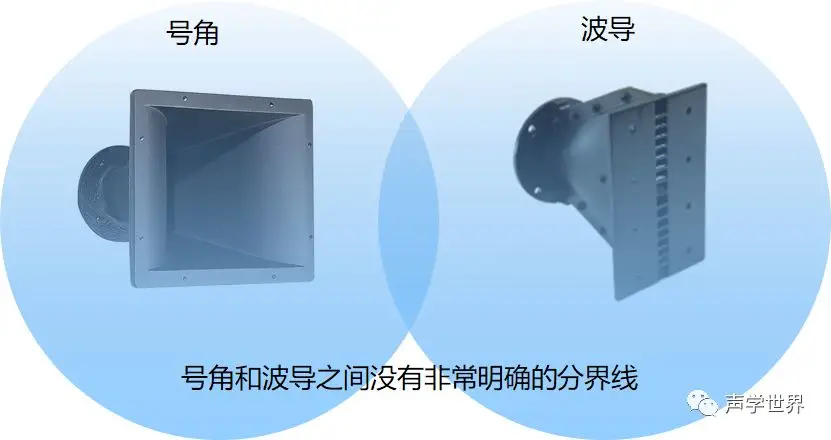

在高频段，声波波长极短，单元间距 d 的物理限制变得极为苛刻。直接并排放置多个大功率高音单元几乎不可能满足 d < λ/2 的要求。为了攻克这一核心难题，工程师们开发出了精密的高频波导（High-Frequency Waveguide），它不只是一个简单的号角，而是一套复杂声学转换系统。
3.1 波导的核心：程长均衡与相位塞

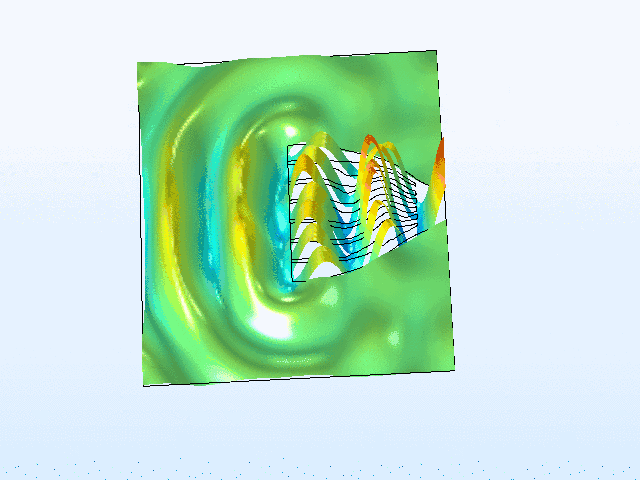

压缩驱动器（Compression Driver）的振膜是圆形的，其辐射的声波天然是球面或半球面的。如果直接将这个球面波耦合到线阵列中，会与其他单元产生严重的非相干叠加。波导的核心任务，就是将这个球面波“重塑”成一个在垂直方向上非常狭窄、在水平方向上具备特定覆盖角度的、类似矩形平面活塞辐射的等相面波阵面（Isophasic Wavefront）。

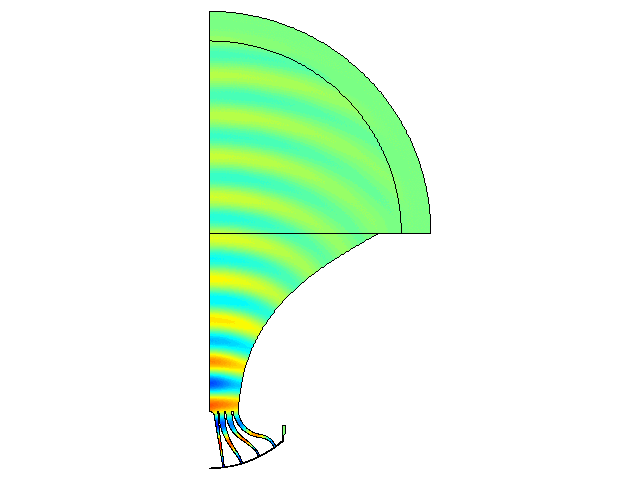

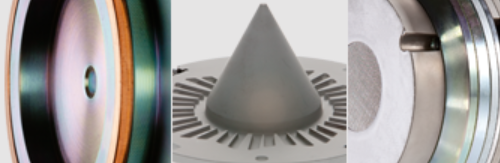

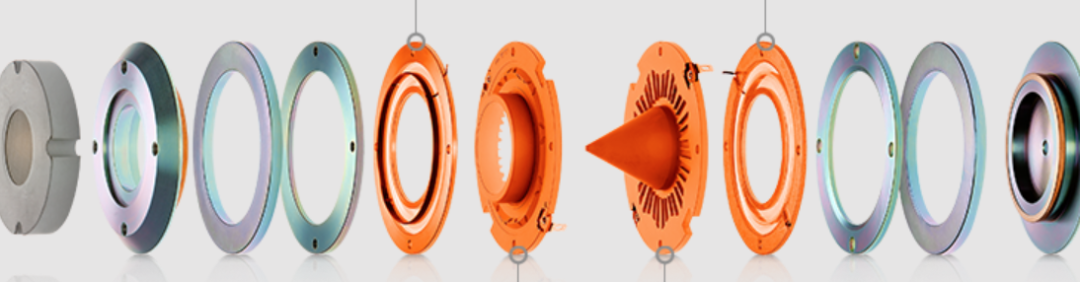

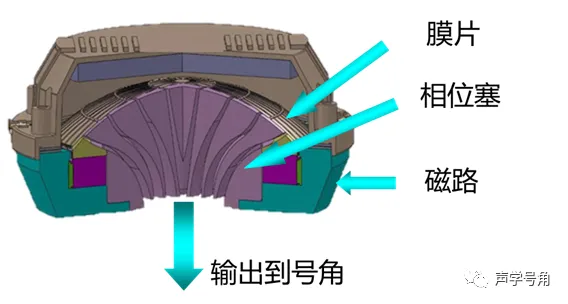

实现这一转换的关键器件，是位于压缩驱动器和波导喉部之间的相位塞（Phase Plug）。

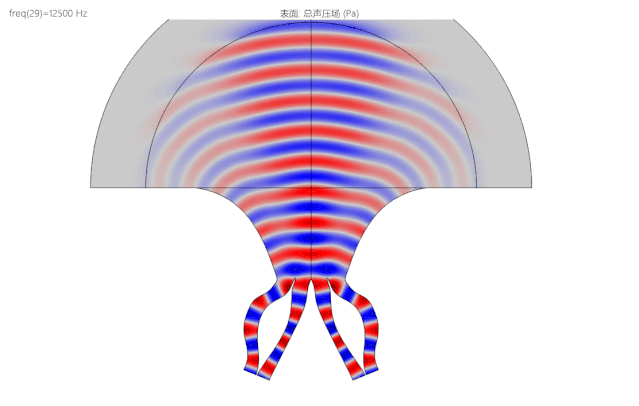

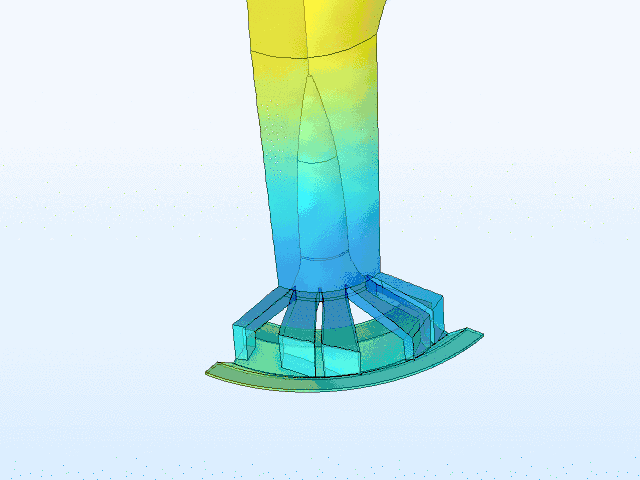

相位塞是一个带有多个精密计算的环形缝隙或通道的固定结构。它的工作原理是声程长均衡（Path Length Equalization）：
它将驱动器振膜表面分割成多个同心环状区域。 来自不同环状区域的声波，被迫通过不同长度的声学通道。 通过精确设计这些通道的长度，使得从振膜中心到边缘所有点发出的声波，在到达波导喉部的同一平面时，具有完全相同的相位。

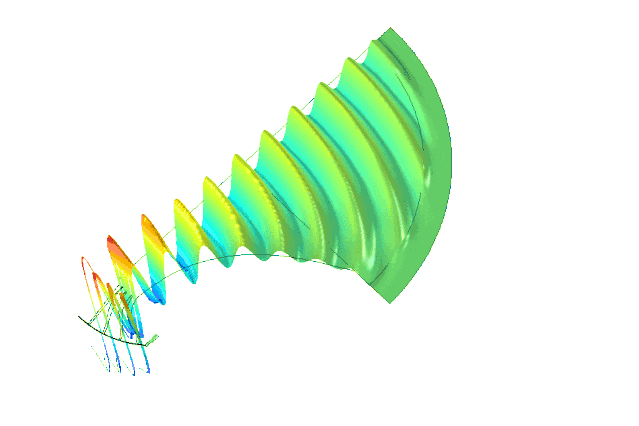

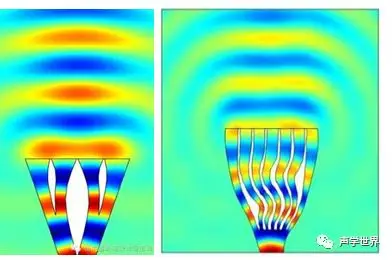

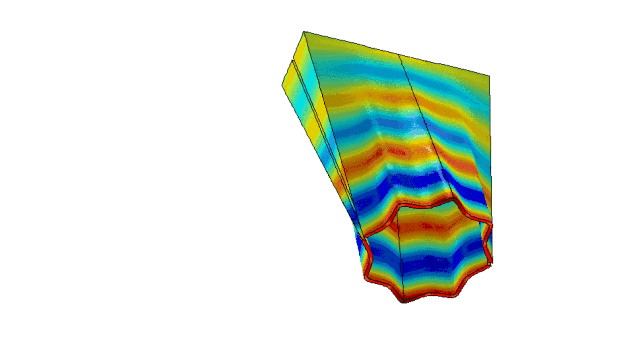

经过相位塞“整理”后，一个相位一致的声波进入波导的喉部，然后波导的几何形状会进一步引导这个波阵面扩展，最终在出口处形成一个狭长的、连续的、类似线声源的辐射面。这个辐射面的高度 h 足够小，可以轻易满足 h < λ/2 的条件，从而让多个线阵列模块在垂直方向上实现无缝耦合。
3.2 现代波导的设计目标
一个优秀的线阵列高频波导设计，通常需要达成以下几个目标：

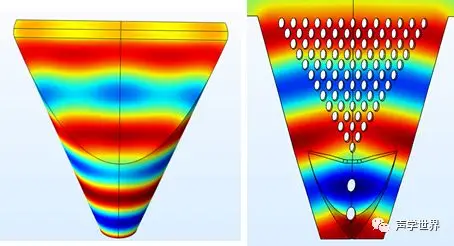

生成等相面波阵面：这是最核心的目标，确保在波导出口处形成一个相位一致的、连贯的波阵面，为模块间的耦合奠定基础。 精确的水平指向性控制：波导的侧壁形状决定了水平覆盖角度（如90°或110°），并需要在尽可能宽的频带内保持该角度恒定。 适当的声阻抗匹配：波导需要为压缩驱动器提供合适的声学负载，以提升转换效率，降低振膜的位移，从而减小非线性失真，提升功率承载能力。 最小化衍射和反射：波导内部的几何形状必须平滑过渡，以避免产生内部反射和边缘衍射，这些都会劣化音质，产生梳状滤波效应。
几乎所有顶级的专业线阵列产品，其核心竞争力之一就在于其独有专利的高频波导和相位塞设计。
四、 从理论到现实：建模与仿真的重要性
线阵列的设计是一个复杂的系统工程，涉及到声学、机械和数字信号处理等多个领域。单纯依靠公式和经验进行现场调试，耗时耗力且效果难以保证。
因此，使用声学建模软件进行预测和仿真已成为现代扩声系统设计的标准流程。软件如 EASE 等，可以精确模拟出不同品牌、型号、数量和吊挂配置的线阵列在特定三维空间中的声压级分布、频率响应和清晰度等指标，帮助工程师在安装前就预知结果，并对设计进行反复迭代优化，最终实现“所算即所得”。
五、 结语：线阵列的现在与未来
线阵列扬声器通过对声波干涉原理的精妙运用，实现了对声场垂直覆盖的有效控制，解决了传统点声源在大型空间中投射距离和覆盖均匀性上的诸多难题，是现代扩声技术的一大里程碑。
理解其背后的圆柱波理论（-3dB衰减）、栅瓣产生的条件（d < λ/2）、阵列长度和曲率的核心作用，以及高频波导与相位塞如何从根本上解决高频耦合难题，是每一位专业声学工程师的必备技能。
展望未来，随着DSP技术和算法的不断进步，具备电子可控指向性（Beam Steering）的线阵列正变得越来越普遍，它允许工程师在不改变物理吊挂的情况下，仅通过软件调节来改变声束的指向和覆盖范围。结合更先进的优化算法、新材料的应用，线阵列技术必将向着更精准、更高效、更智能化的方向持续演进。
