从理论到实践，解析悬置支架模态频率的“1/3与3倍”原则

引言

在汽车NVH（噪声、振动与声振粗糙度）领域，悬置系统的设计直接关系到整车舒适性。其中，悬置支架的模态频率与车身振动频率的匹配关系尤为关键。本文将结合工程实践，深入解读“1/3与3倍”原则，并通过实例分析其背后的物理意义。

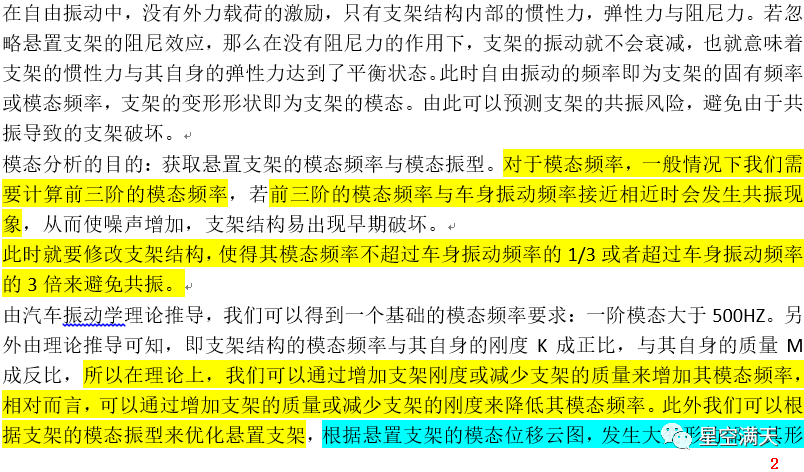

一、悬置支架模态的“安全区间”

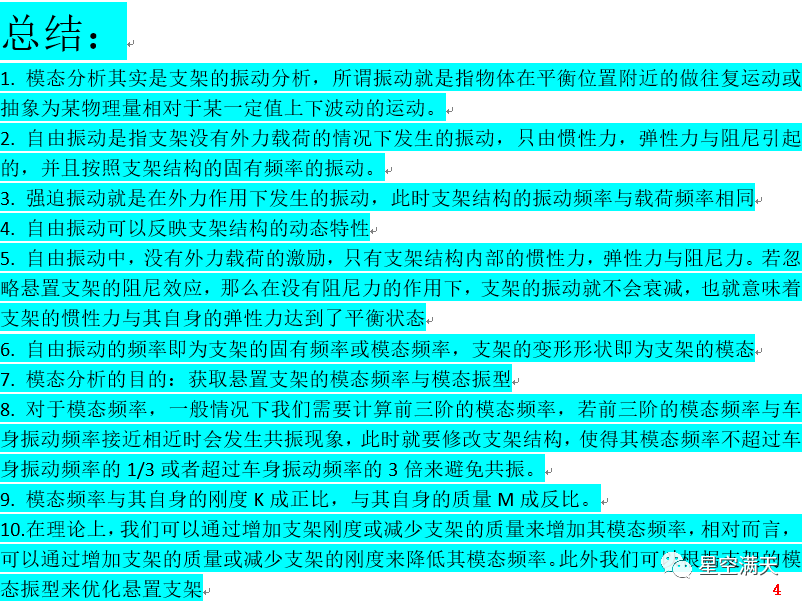

悬置支架的模态频率需满足以下条件：

• 不超过车身振动频率的1/3

• 或超过车身振动频率的3倍

这一规则可简化为数学关系：
激励频率/被动频率 > 3 或 激励频率/被动频率 < 1/3
（注：此处“激励频率”指车身振动频率，“被动频率”指悬置支架模态频率）

为什么是1/3和3？

1. 避免共振放大

   ：当两者频率接近时（如比值在1/√2到√2之间），振动能量会显著放大，引发噪声或结构疲劳。

2. 工程经验值

   1/3和3倍是经过大量测试验证的安全阈值，可确保振动传递率低于敏感区间。

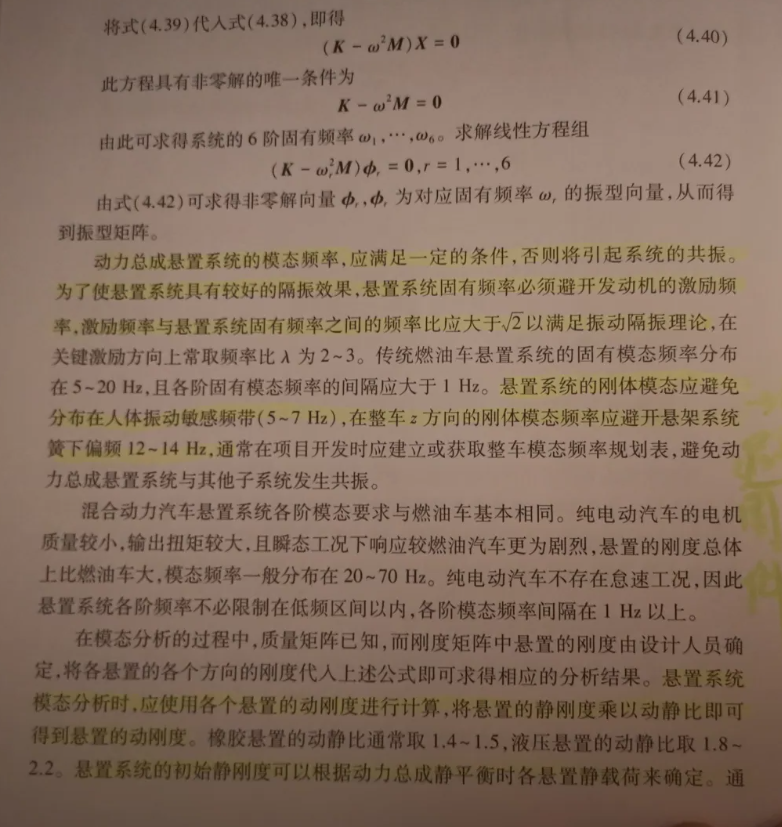

二、对比√2原则的差异

在传统振动隔离设计中，常用√2（约1.414）作为临界值：

• 若频率比>√2，系统进入隔振区；
• 但悬置支架的1/3与3倍规则更为严格，主要针对结构共振风险，而非单纯隔振。

三、实际案例分析

案例1：某车型怠速振动超标

• 问题

  ：怠速时方向盘抖动明显，测试发现悬置支架模态频率为25Hz，与发动机二阶激励频率（24Hz）接近。

• 原因

  ：频率比≈1（落入危险区间），引发共振。

• 解决

  ：通过加强支架刚度，将模态频率提升至72Hz（>3倍激励频率），振动显著降低。

案例2：电动车悬置高频噪声

• 问题

  ：电机高频啸叫（8kHz）通过悬置传递至车身。

• 解决

  ：将悬置支架模态频率设计为2kHz以下（<1/3激励频率），但要大于800HZ，利用高频衰减特性阻断噪声路径。

四、设计建议

1. 前期仿真

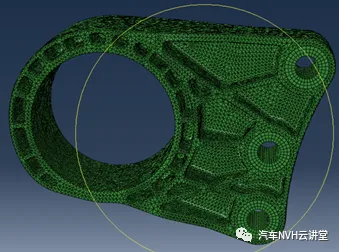

   ：通过CAE分析悬置支架模态，确保避开激励频率的敏感区间。

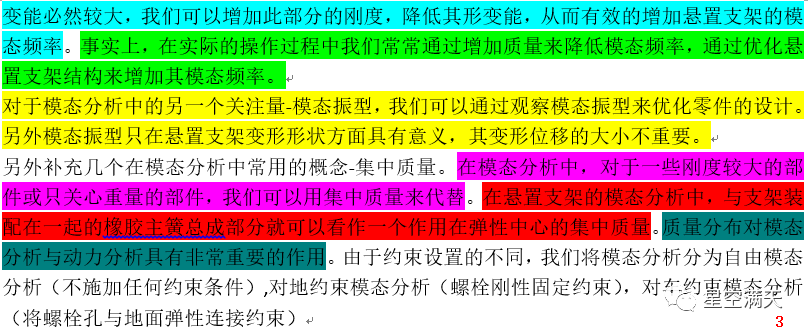

2. 材料选择

   ：高刚度轻量化材料（如铝合金）可提高模态频率，但需兼顾成本。

3. 测试验证

   ：采用锤击法或OMA（工作模态分析）实测频率响应。

结语

悬置系统的“1/3与3倍”规则是NVH工程师的必备知识，但其背后需要结合具体工况灵活应用。欢迎读者在评论区分享您的实践经验或提出疑问，我们将持续更新更多实战案例！
