信号协议编码_USB3&4一致性测试编码
上篇文章为大家介绍了PCIE3.0一致性测试码型，这篇文章我们来看一下USB3和USB4信号在做TX一致性测试时，所采取的码型；
USB2.0采用NRZI编码；

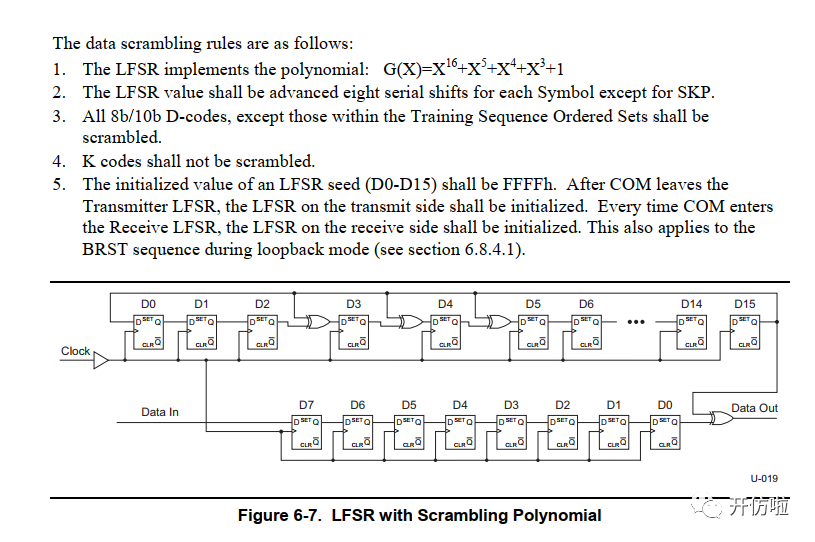

USB3.0采用8b/10b编码，在编码之前先进性扰码，扰码器如下：

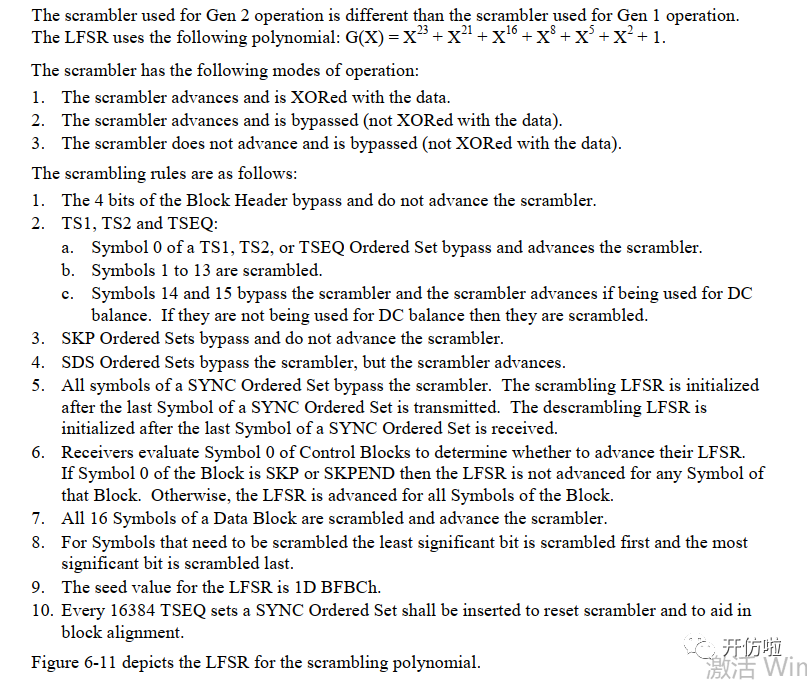

USB4采用128b/132b编码，扰码器如下：

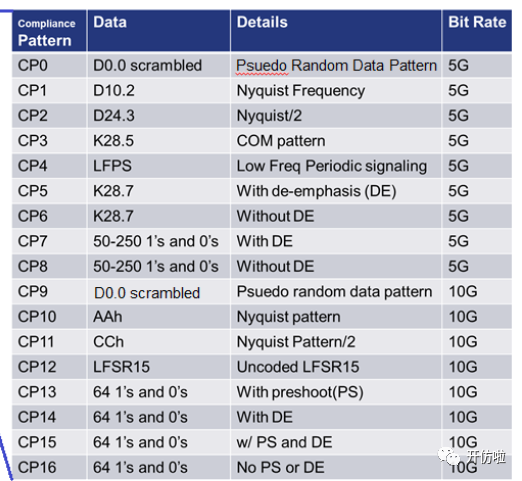

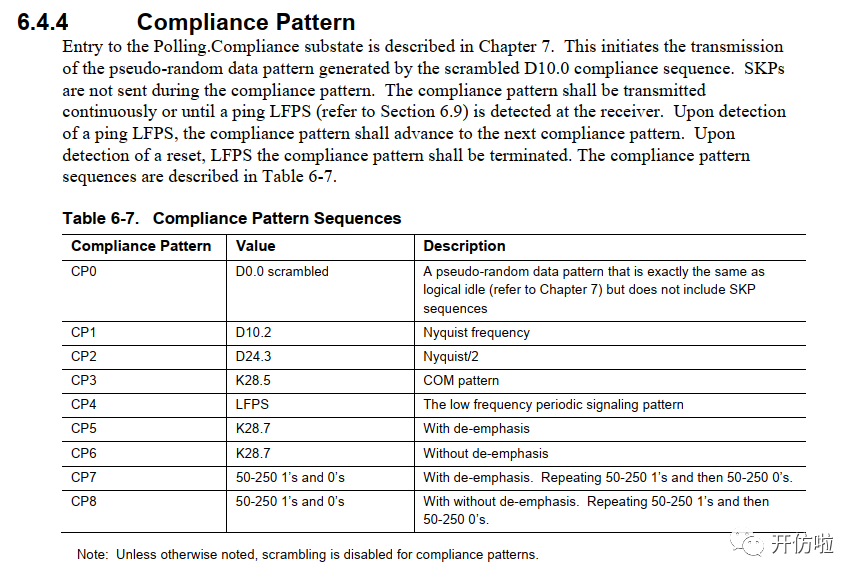

下面来看USB3.0一致性码型如下：

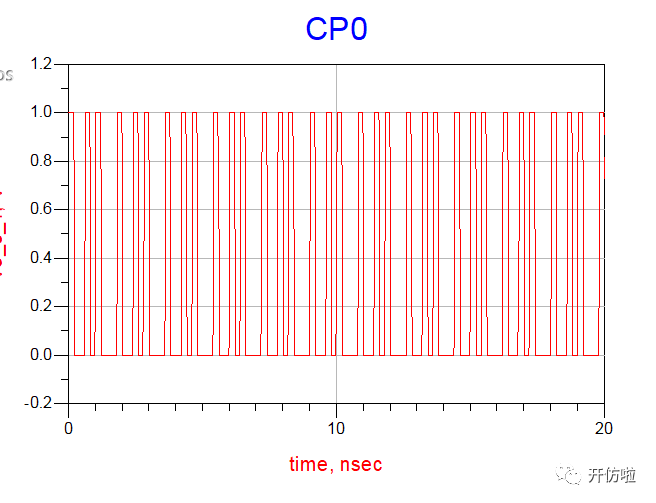

CP0：扰码后的D0.0，即00101000……

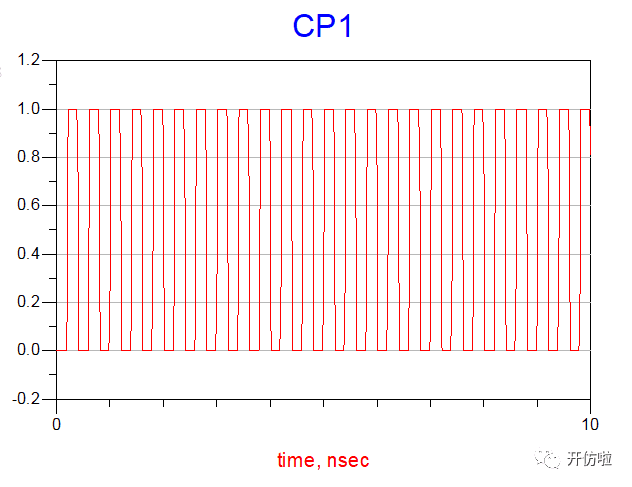

CP1：重复的D10.2，也是扰码后的，即0101010101……，时钟周期为2.5GHz；
CP2：重复的D24.3，也是扰码后的，即001100110011……，时钟周期为1.25GHz；

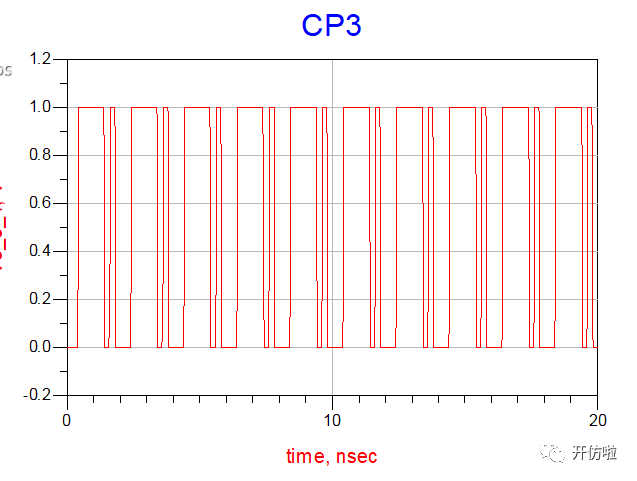

CP3：重复的K28.5，也是扰码后的，即0011111010 1100000101……；
CP4：polling.LFPS；
CP5：重复的K28.7，也是扰码后的，即0011111010 1100000111……，有去加重；

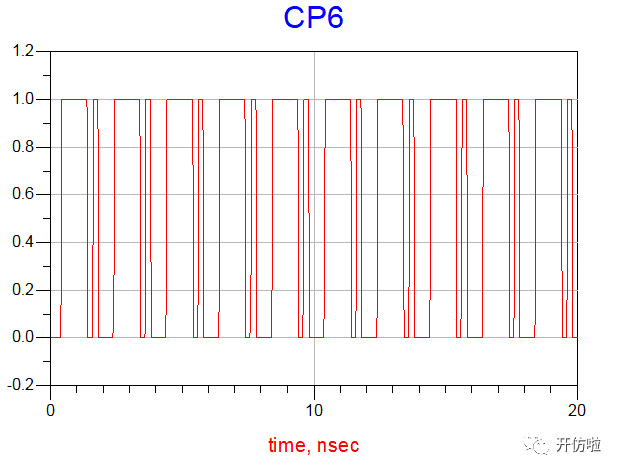

CP6：重复的K28.7，也是扰码后的，即0011111010 1100000111……，无去加重；

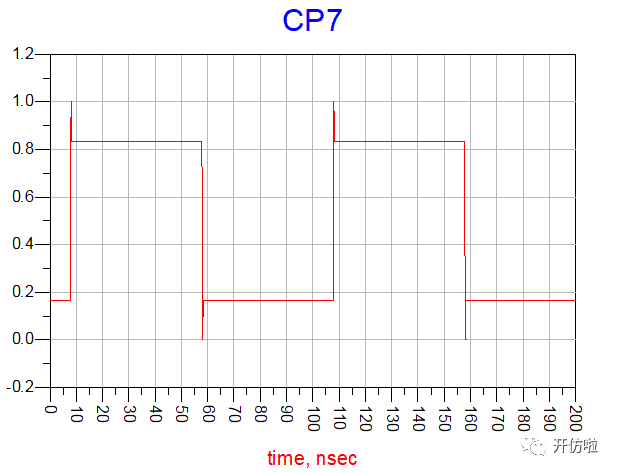

CP7：50~250个连续的1，后面是50~250个连续的0，有去加重；

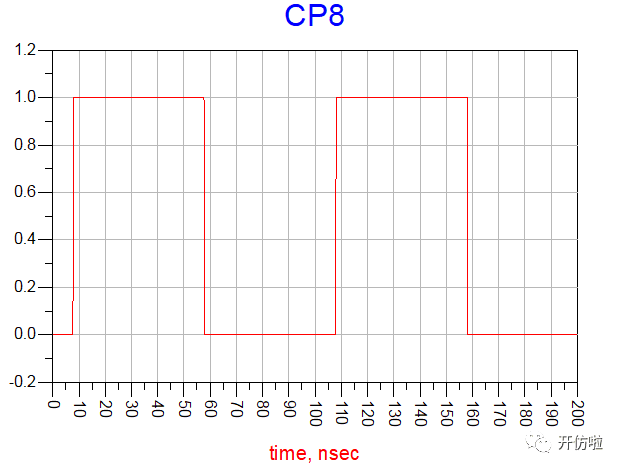

CP8：50~250个连续的1，后面是50~250个连续的0，无去加重；

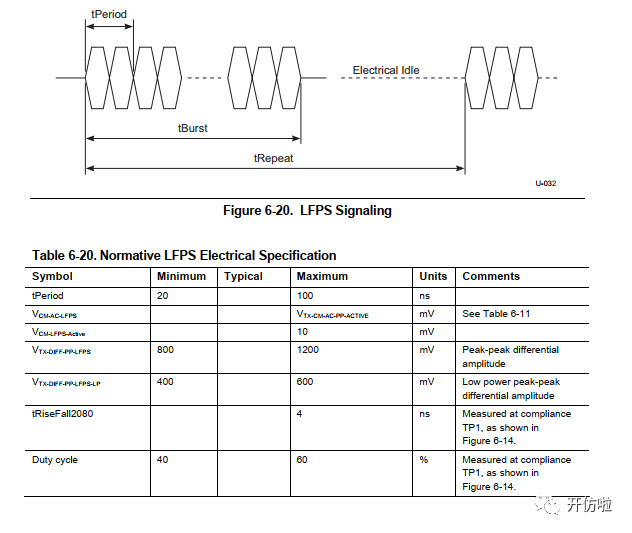

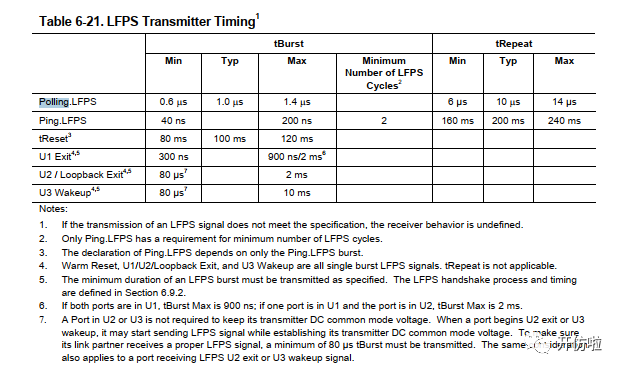

设备进入一致性测试模式后，使用ping.LFPS进行切换码型，ping.LFPS是polling.LFPS的一种，定义如下：

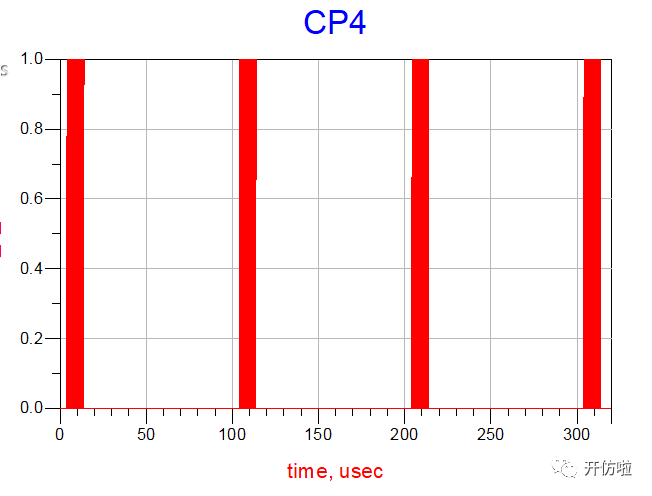

测试时抓取过polling.LFPS，为25MHz，一个burst有25个循环；
USB4一致性码型：

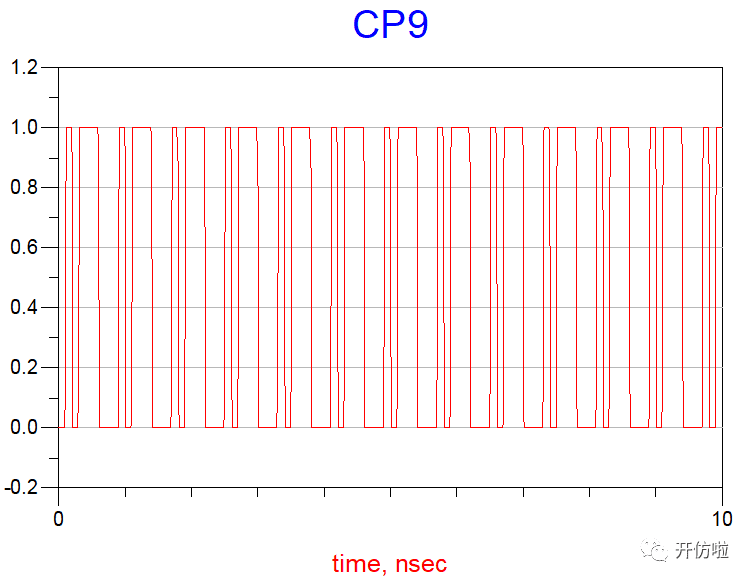

CP9：扰码后的D0.0，即01011100……

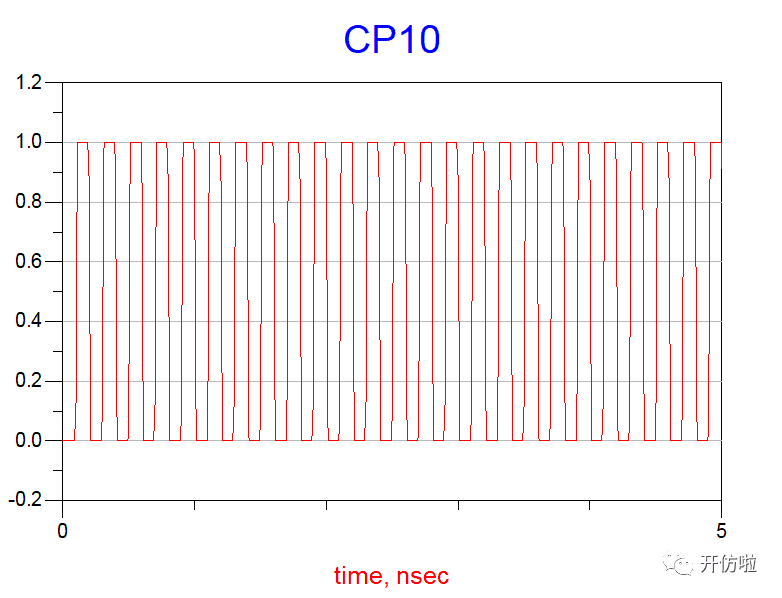

CP10：AAh，即10101010……

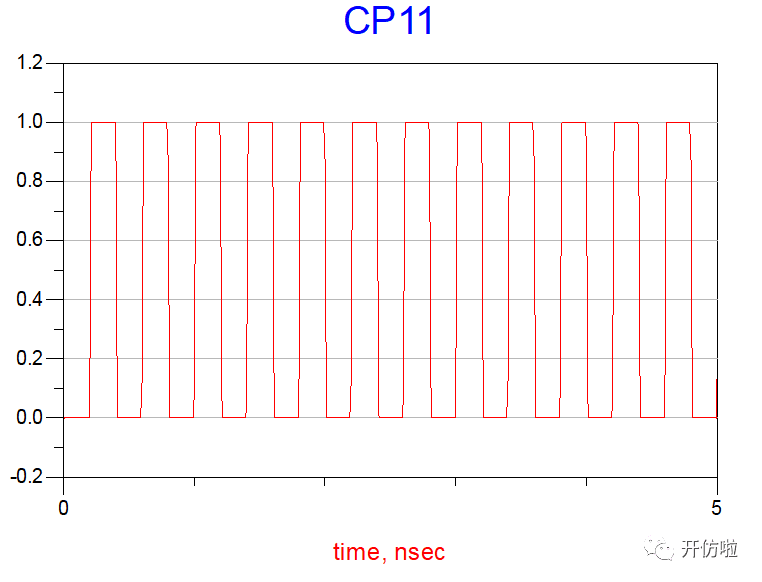

CP11：CCh，即11001100……
CP12：LFSR15扰码器，X15+X14+1

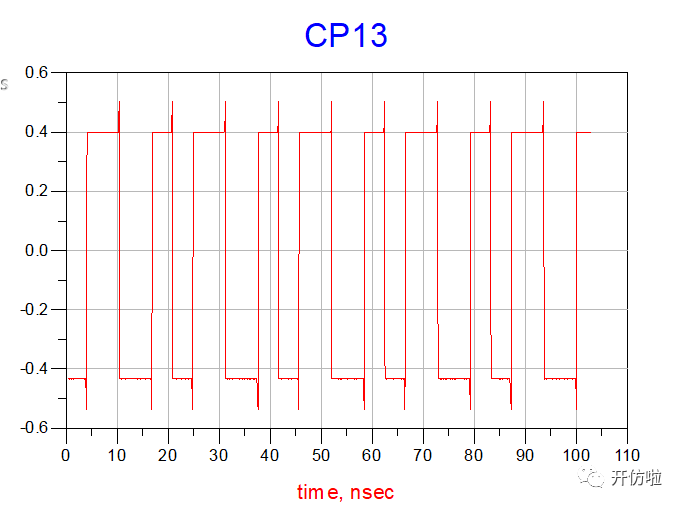

CP13：64个连续的1，然后是64个连续的0，有preshoot
CP14：64个连续的1，然后是64个连续的0，有de-enhasis

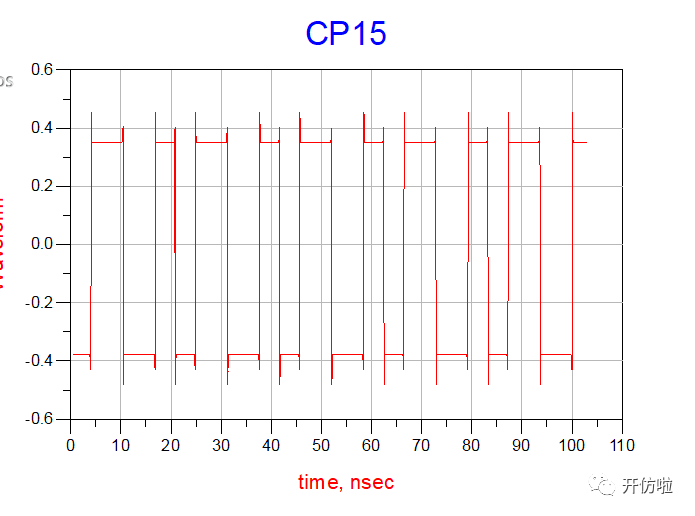

CP15：64个连续的1，然后是64个连续的0，有preshoot和de-enhasis

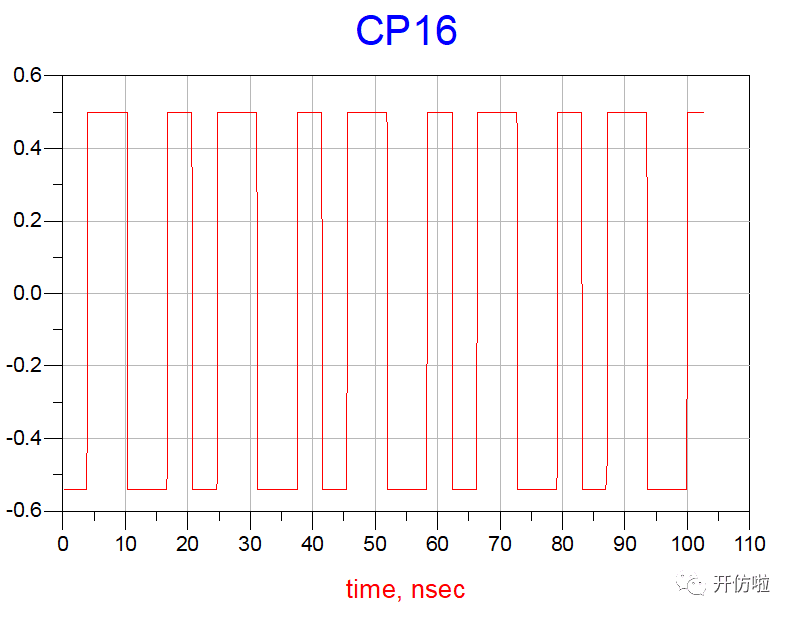

CP16：64个连续的1，然后是64个连续的0，没有preshoot和de-enhasis

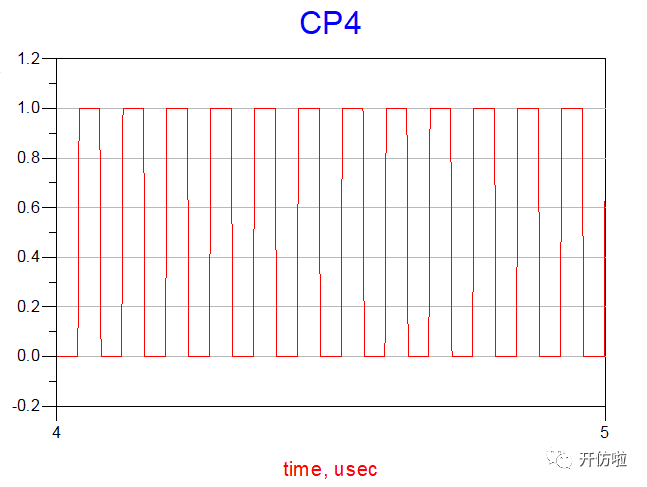

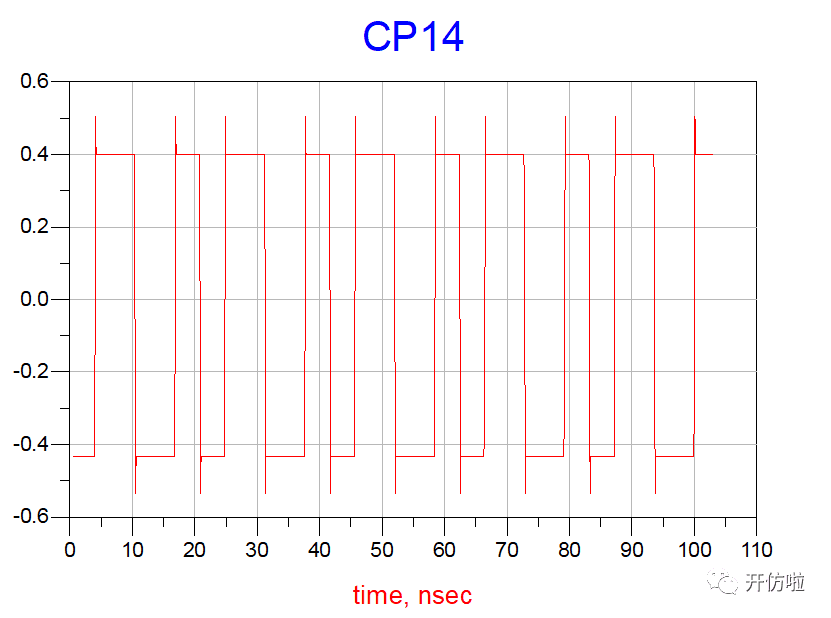

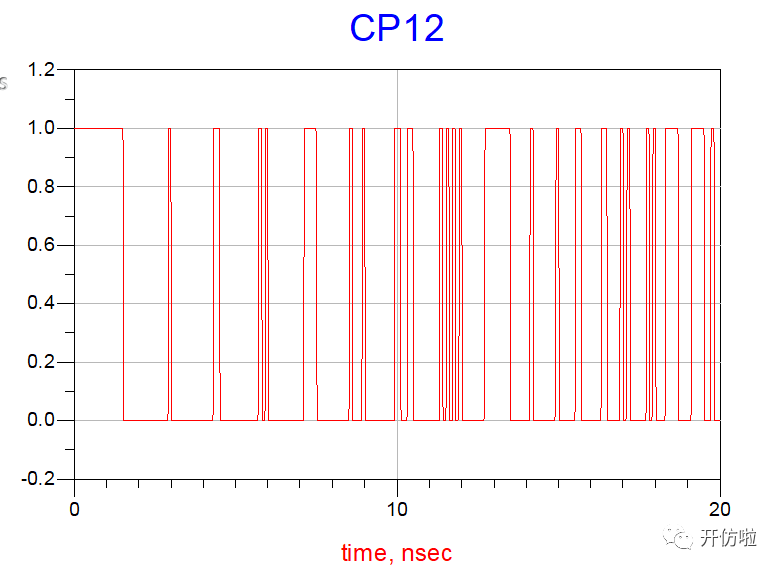

下面用仿真软件看一下一致性码型波形如下：
