如何在HFSS中建立自己的模型库（component model）

13小时前浏览2

最近无意中找到一篇文章，“Importing a 3D Component onto a PCB Launch Model”，里面没啥东西，无甚可取，唯独他的仿真思路和方法值得借鉴。

HFSS现在也与时俱进，在最新版本的软件（>17?）中，可以建立自己的模型库（component model），类似于layout中的器件封装库，随用随调，非常方便。在同一类产品中，仿真的工作大概60%都是重复的，如果每次都重复建模，真是浪费时间和生命，因此很有必要将工作中经常要用到的模型，建立参数化的component，随时调用，提高工作效率。

先看示例：Importing a 3D Component onto a PCB Launch Model

（这是根据厂家的高频SMA转接头，优化PCB的例子）

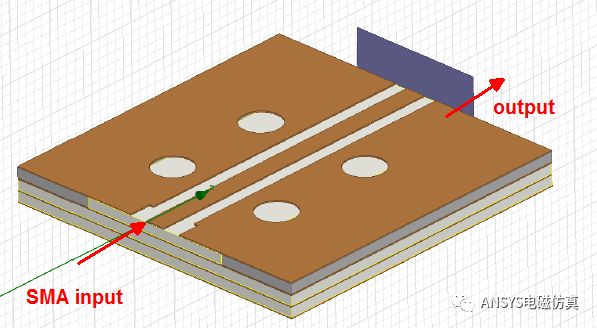

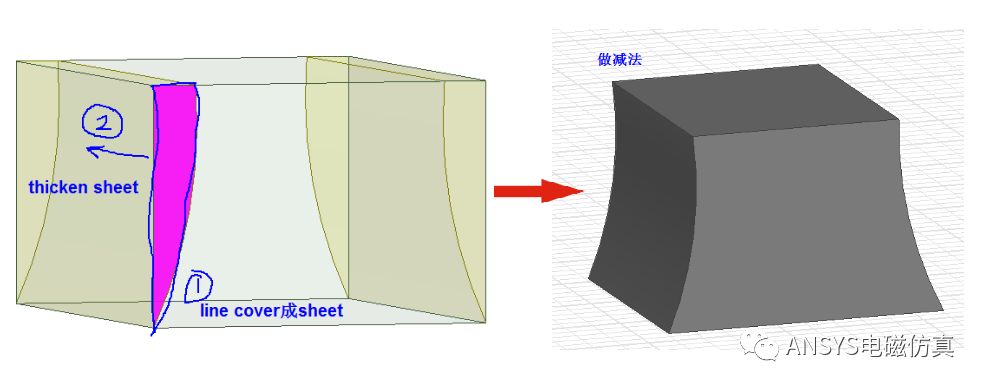

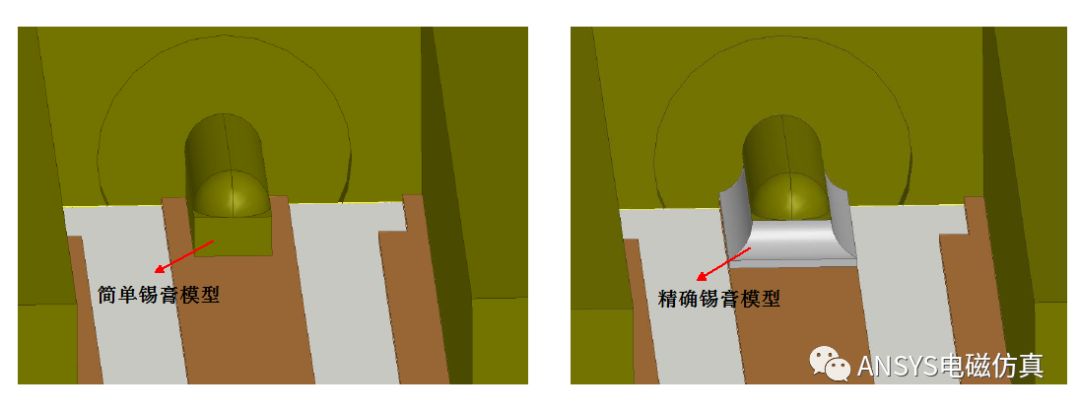

1、画好PCB的模型，根据SMA datasheet预留安装焊接位置，简单易行；

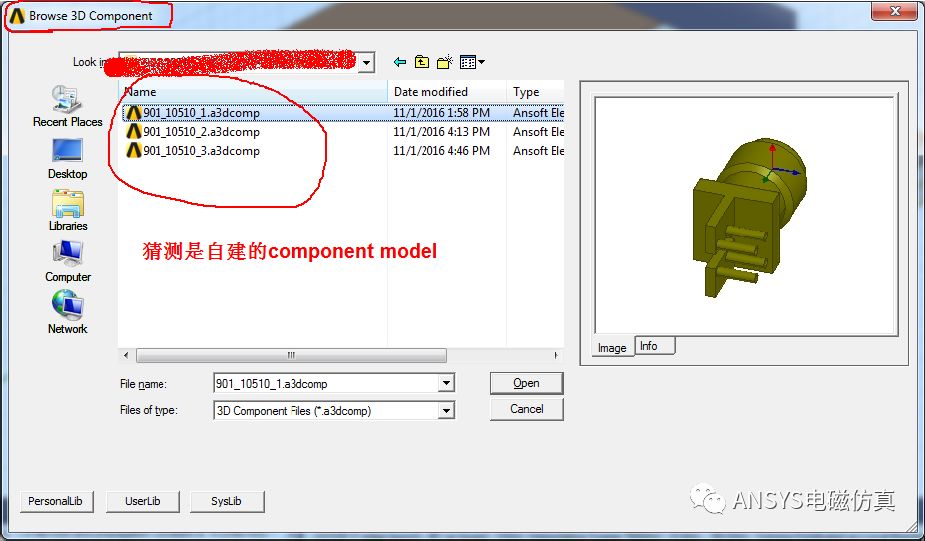

2、import SMA model，注意观察文件格式—.a3dcomp，并非是常规的.step或者.iges等3D结构文件。

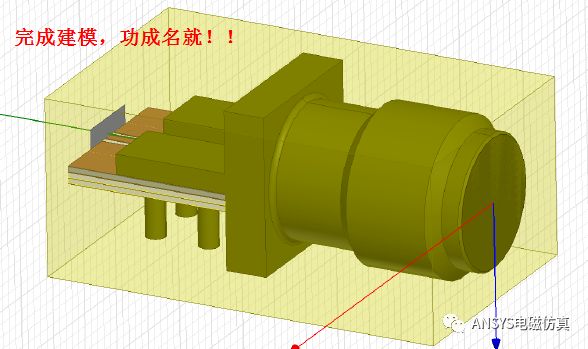

3、根据坐标对齐即可，快速完成了初始的建模，接下来可以设置端口、边界条件等。

关于文章的思考：

1、导入.a3dcomp文件跟导入3D结构文件相比，有何优势？

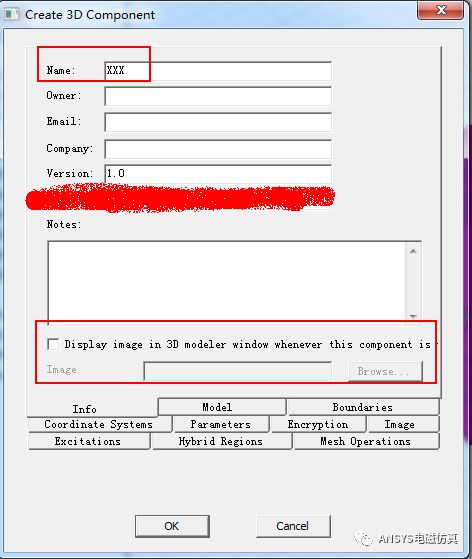

答：.a3dcomp文件即ansys 3D component file，这是一种什么样的文件呢？包含哪些信息？如下：

· Geometry – objects and coordinate systems

· Design data - boundaries, excitations and mesh operations

· Material assignment and definition for components.

· Component parameters - including variables used bygeometries, design data, and material properties.（最最重要，参数化，方面修改模型尺寸）

· Optional logo or icon image to display with components inthe modeler window.

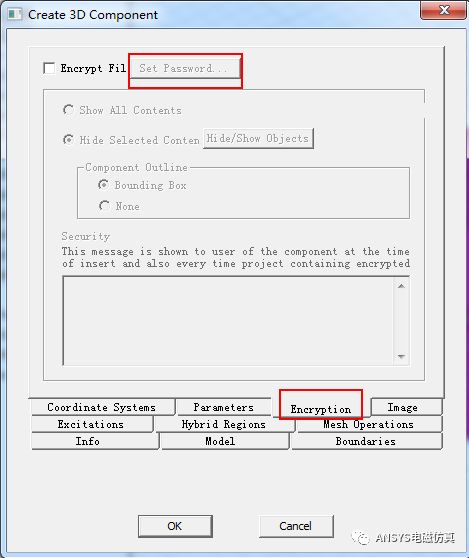

· Optional encryption with password definition or internalkey as a password.

从上面包含的信息即可看出.a3dcomp文件的优势，3D结构文件仅仅包含geometry信息而已，而且还不能灵活修改尺寸。.a3dcomp文件除含有geometry信息之外，还有材料属性、边界条件、激励设置、mesh options以及坐标信息等。最重要的是其模型是参数化的，可根据需要修改模型尺寸。

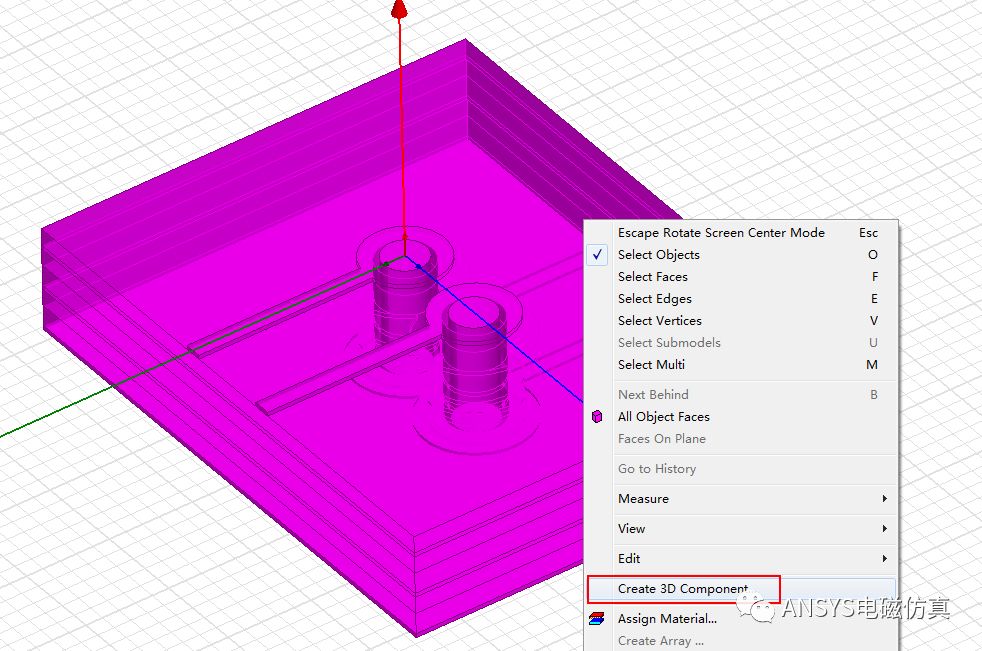

2、如何生成.a3dcomp文件？

答：参考下一节内容
