分享一个GSG 125um pitch RF probe模型

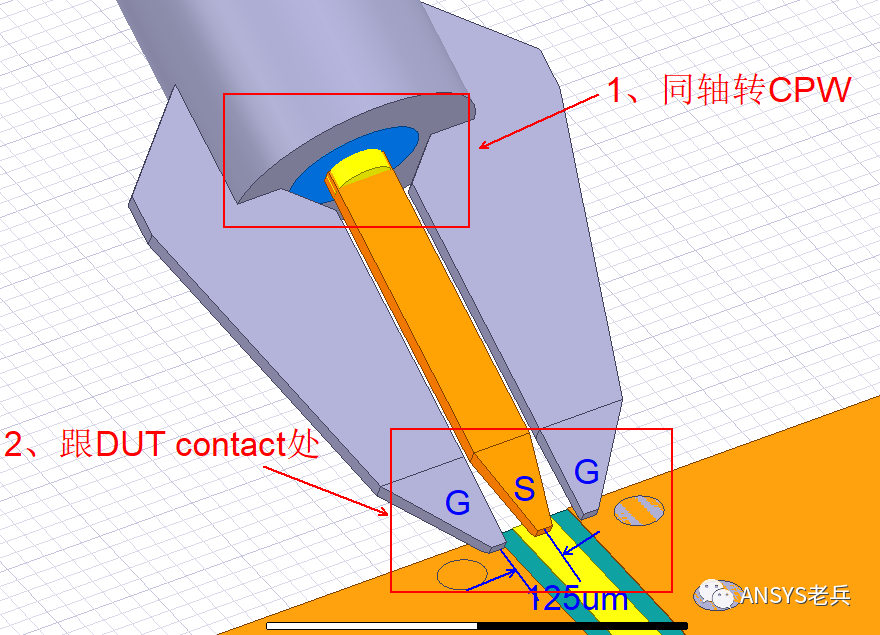

在高频仿真中，有时候直接给模型添加wave port或lumped port不是那么方便，比如一些高速的陶瓷submount、芯片的pad或者bonding pad等等，这个时候就要人为的创造一些条件，用一些辅助的手段来给模型加激励，其中用RF probe来添加激励是蛮不错的方法，RF probe有很多种，有GSG、GSSG、GSGSG、GS、SG等，样式很多，本次分享的是一个DC~75GHz的GSG probe，pitch为125um，参考下图：

• 一是同轴转GSG或GSSG的地方；
• 二是跟DUT相接触的地方，首先是末端的渐变处理不好会导致阻抗突变，其次是跟DUT接触的地方有一个接触电容，要尽量减小这个电容。

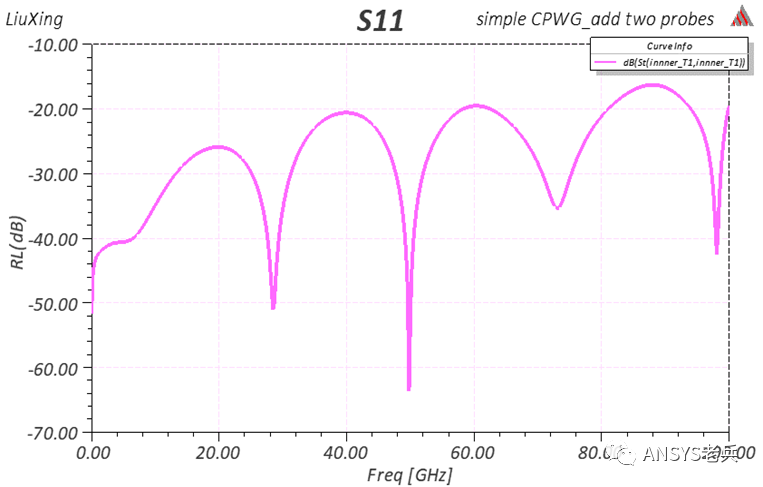

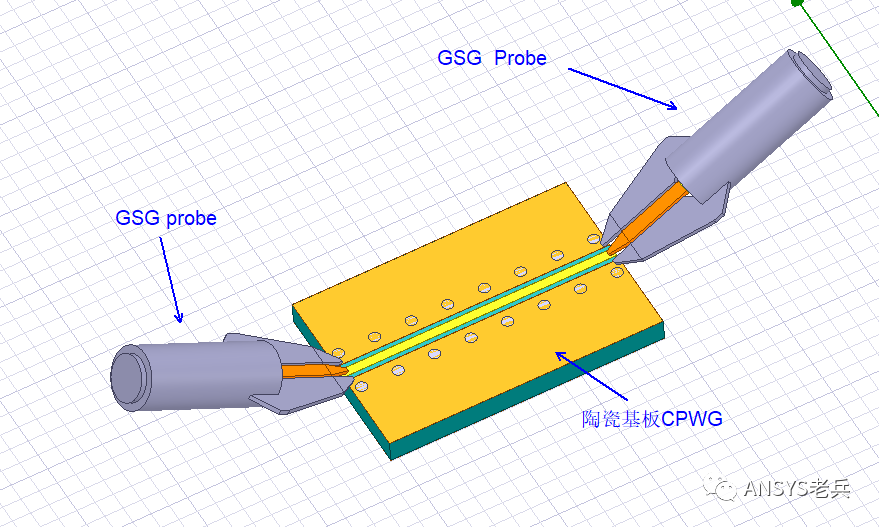

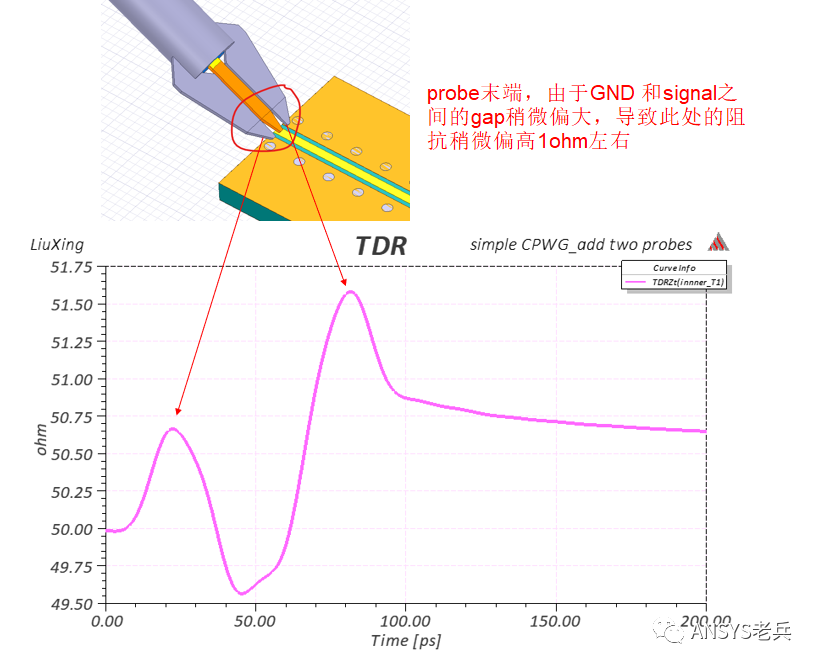

以下为仿真结果展示，DC~75GHz的带宽完全没问题，尽管probe末端有些偏感性，但是S11和S21到80GHz也很好，就没有继续优化。
