HFSS建模补救措施1
今日分享PCB layout后仿真建模的一个小技巧，也算是一个建模的补救措施。

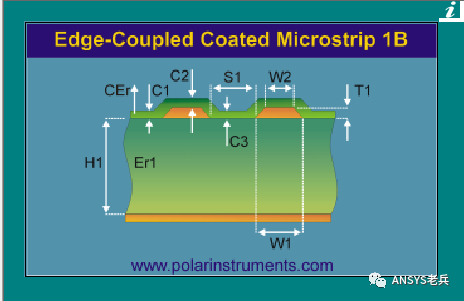

PCB layout仿真结束后，我们要裁剪整个通道的模型以评估反射、带宽以及串扰等，有个细节大家常常会疏忽，那就是高速线的横截面应该是梯形的（参考下图），但是经常裁剪出来的是一个矩形横截面的走线，这会影响我们的仿真结果。

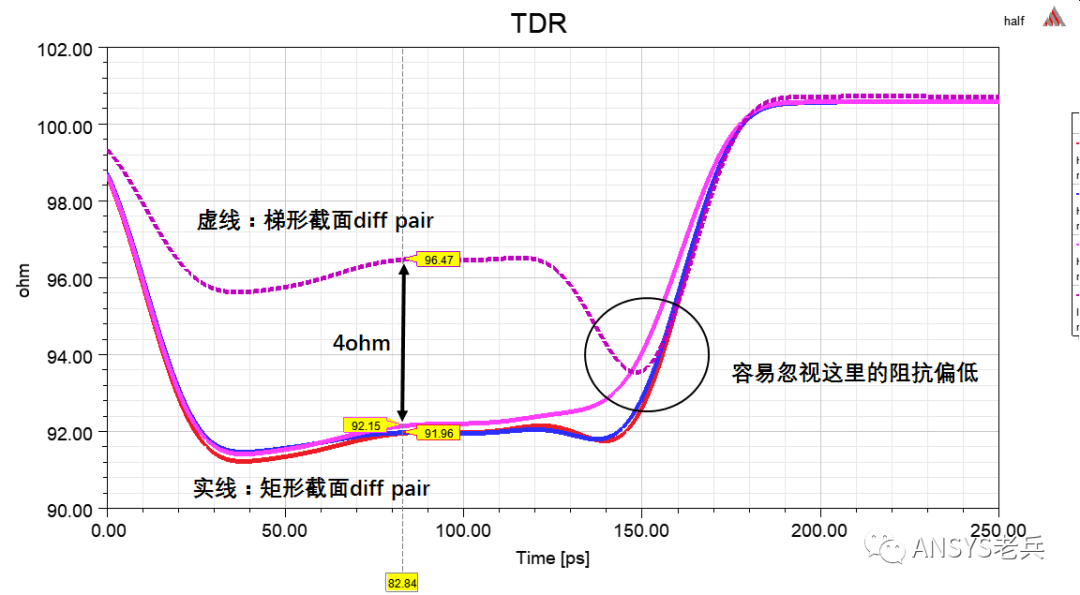

下图为同一个模型走线分别为梯形和矩形横截面的仿真结果，两者阻抗相差4ohm，而且矩形走线容易淹没掉150ps处的阻抗突变。
所以在layout后仿真中，最好还是将走线改为梯形横截面。
正常情况下，可以在3D layout的层叠设置界面，将走线改为梯形横截面，然后导出到HFSS中，该设置仍然有效果。

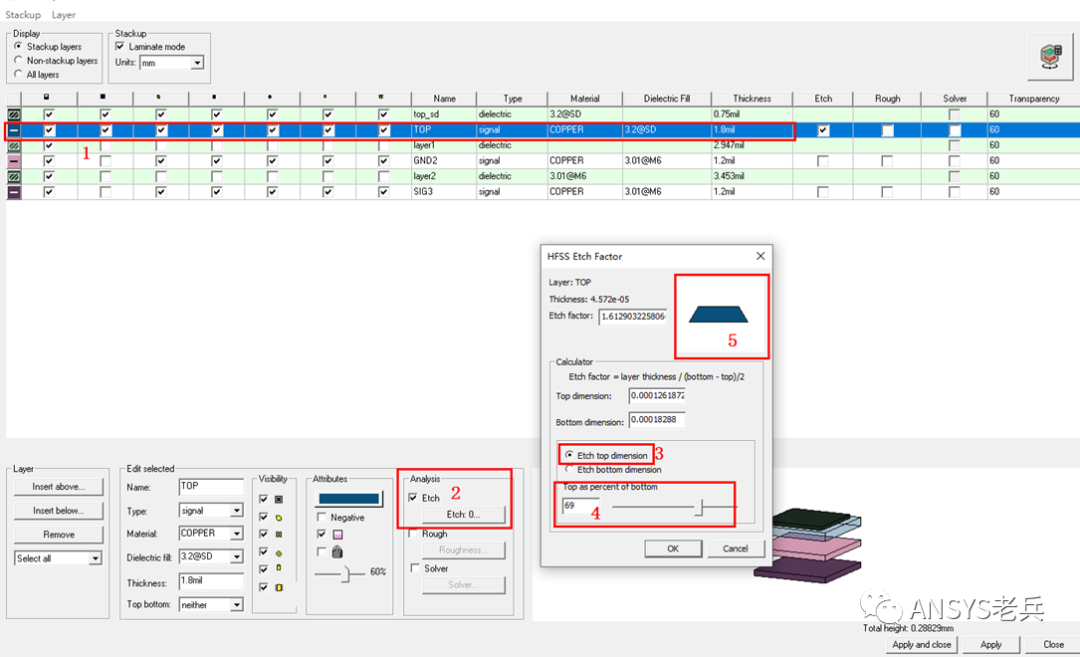

参考下图，选中覆铜层，然后勾选etch，即可设置梯形横截面。
如果忘记上面的步骤，已经导出模型到了HFSS中，在HFSS已经处理了大半天模型，突然想到没设置梯形横截面该咋办呢？
你当然可以回过头来在3D layout中设置好，然后重新导出到HFSS中，这样重复一边。
但是我嫌这样做太麻烦，尤其是我已经快把模型处理好了，重来太浪费时间。
这个时候，其实只要善用HFSS的倒角（chamfer）功能，分分钟生成梯形横截面走线。

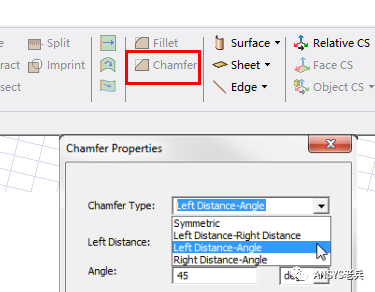

倒角功能，left Distance-Right Distance、Left Distance-Angle和Right Distance -Angle都可以用来生成梯形横截面走线，就看你喜欢用哪个了。

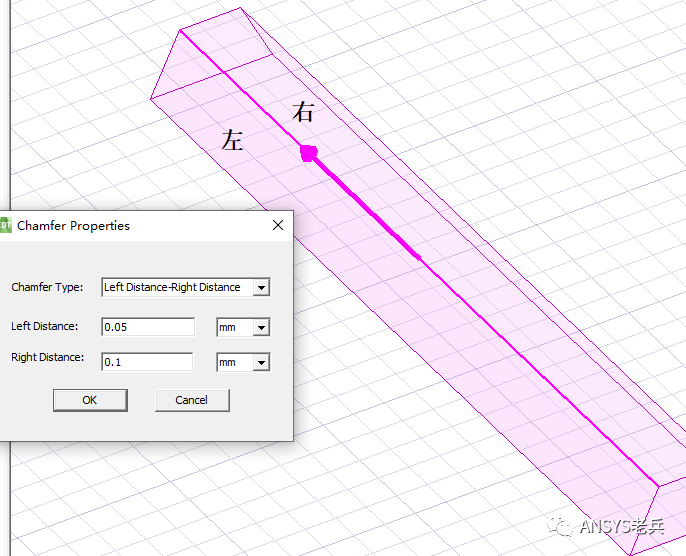

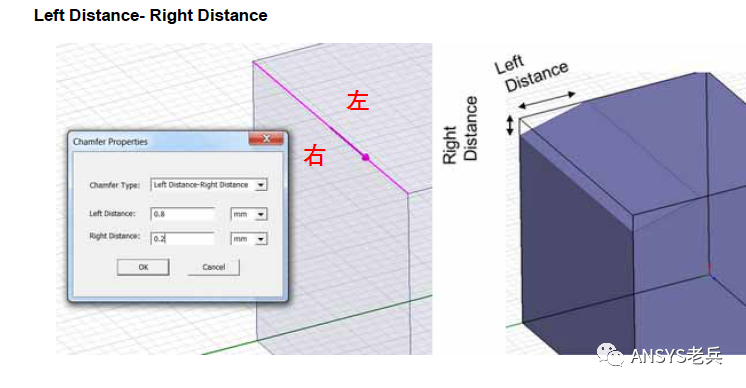

这里先教大家怎么区分左右（Left\Right），如下图，选中一条边，然后点击工具栏的chamfer，会出现一个箭头，想象你人朝着箭头方向站立，你的左手就是左边，右手就是右边，注意箭头就好了。
以下是三种方式对应的尺寸关系：其实它们功能是一样的，只是尺寸的表达方式不一样，具有简单的几何关系。

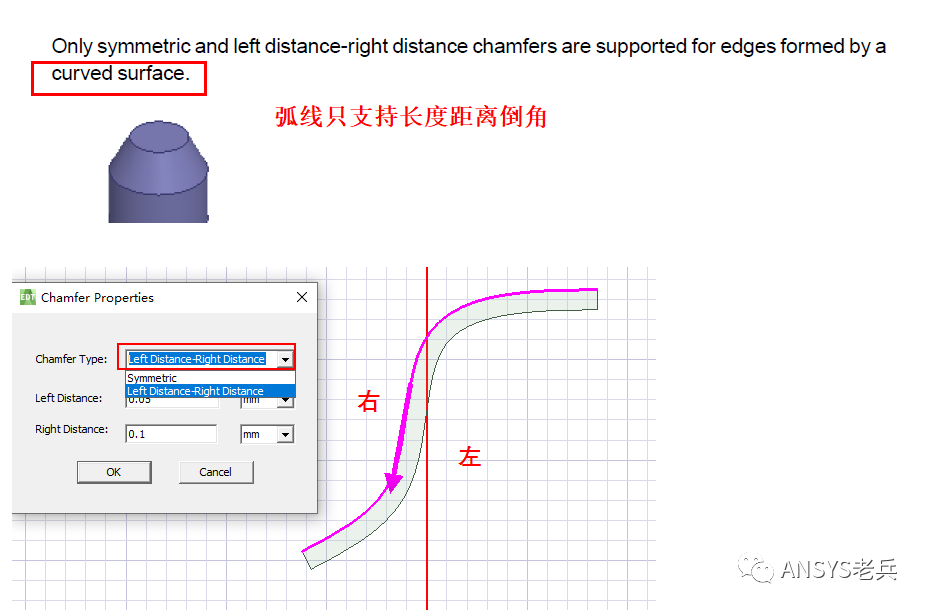

有点要注意的是：如果你的走线是弧线，那么仅支持left Distance-Right Distance。

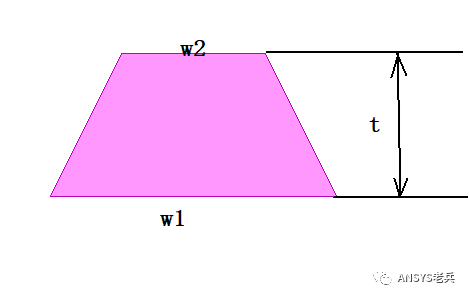

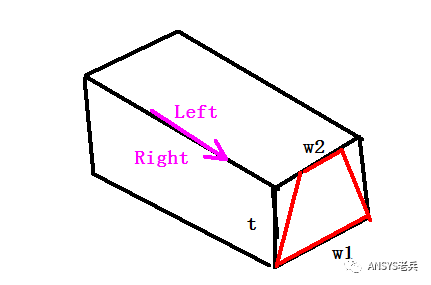

具体如何使用呢？假如要生成下图的横截面。
统一假设箭头朝着手机或电脑向外面，如下图。
如果是Left Distance-Right Distance，那么Left Distance=(w1-w2)/2，Right Distance=t；

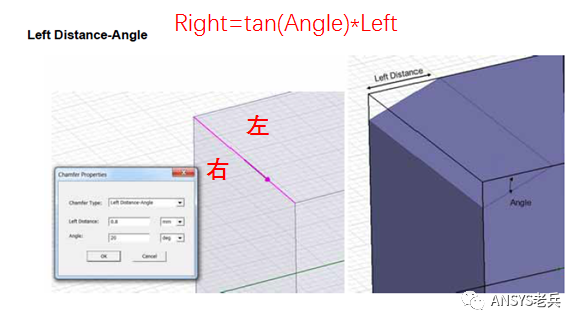

如果是Left Distance-Angle，那么Left Distance=(w1-w2)/2，由tan(Angle)=t/((w1-w2)/2)得到角度；

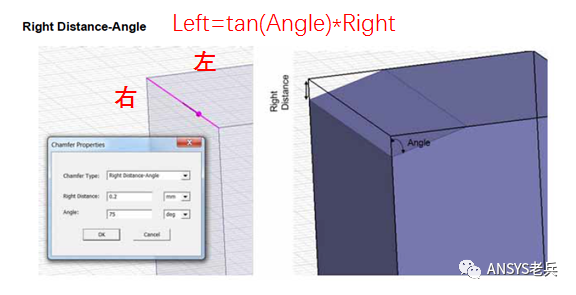

如果是Right Distance -Angle，那么Reft Distance=t，由tan(Angle)=((w1-w2)/2)/t 得到角度；
通过上面的倒角设置即可得到梯形横截面走线，非常简单，请自己尝试下。
