一文了解液冷板的热阻和流阻测量方法

本期给大家带来的是关于散热器的热阻和流阻测量方法研究内容，希望对大家有帮助。

最近收到一些同学的问题，里面包含有测试的相关内容，查询相关资料，找到了此份国家标准，下面解读分享给大家。

首先，明确一些定义，

散热体的热阻

散热体的流阻，即散热体的压力降。

在稳态条件下，规定的风道或水路中，冷却介质在散热体上游侧规定点和下游侧规定点处的总压力的差。注：流阻在风道系统中也称为风阻，在水路系统中也称为水阻。流阻的单位为帕（Ｐａ）。

之前我们的实际项目，也做过类似的水道优化设计，采用水和乙二醇混合物为冷却液，在流速为5、10L/min时，分别对比三种水道的进出水口压降。

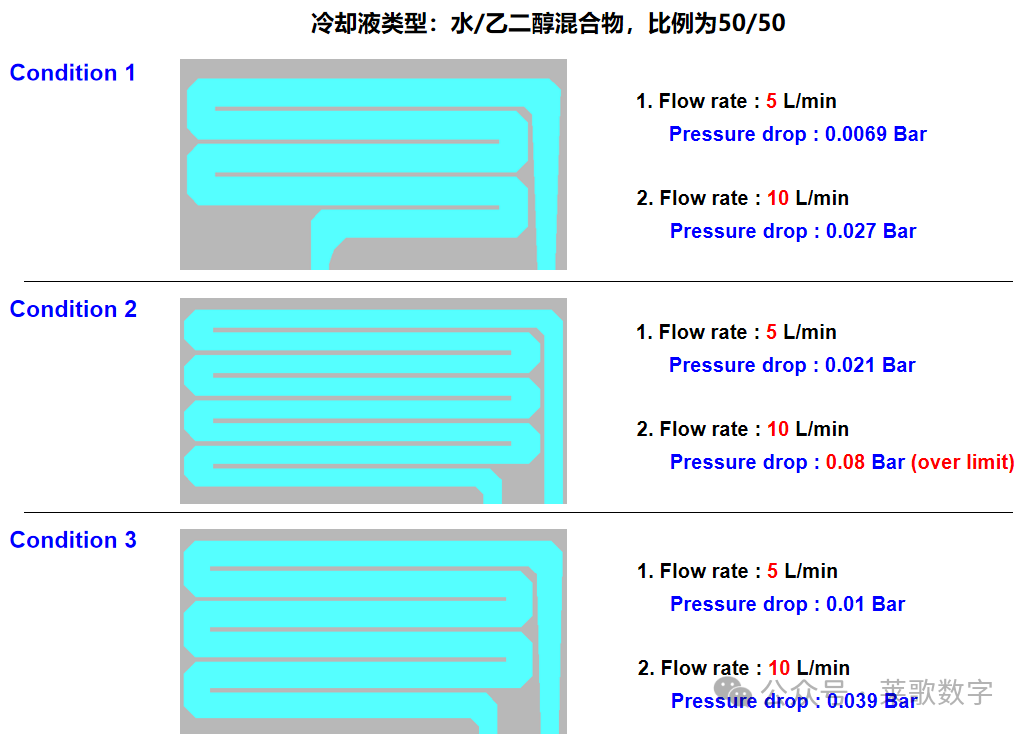

三种水道对比结果（仿真源文件后期再放）

这里，篇幅受限，我们就看水冷散热体测量系统，其他的大家可自行查阅原文档，获取方式见文章开头说明。

原理

流阻△P计算公式

式中，

Pin---上游侧规定点处的冷却介质压力；

Pout---下游侧规定点处的冷却介质压力。

压力测量的规定点

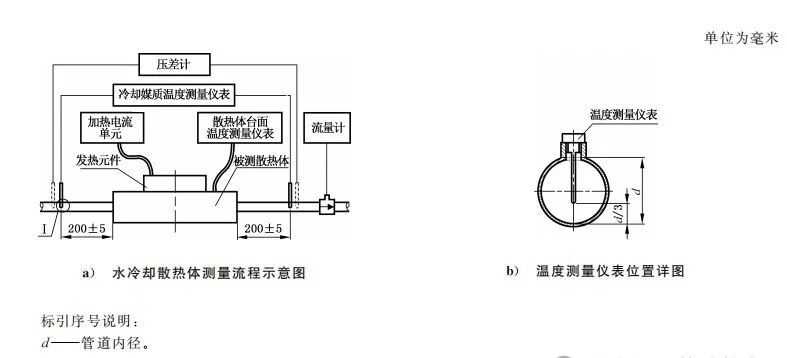

水冷却散热体测量系统

测量条件

散热体的流阻ΔP可直接由压差计读出，或根据被测散热体的上游侧和下游侧压力测量规定点处的压力表上的读数由公式计算。
