【电池热仿真】Starccm+计算出现报错零部件表面穿刺解决方式之一

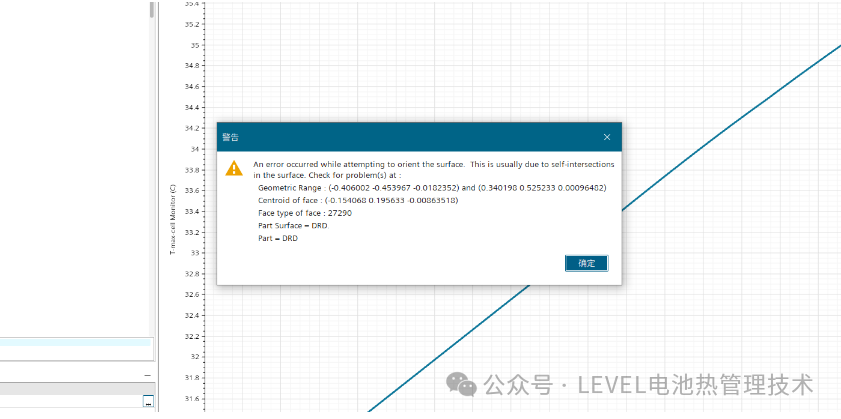

STARCCM+在计算的过程中出现上诉报错，表明零部件有穿刺。An error occurred while attempting to orient the surface. This is usually due to self-intersectionsin the surface.

每个零部件网格化

     分别对每个零部件进行网格化，这将忽略零部件之间的任何交界面。因此，相连零部件之间的网格不是共形网格。如果切割体网格生成器或薄体网格生成器无法在交界面处生成网格

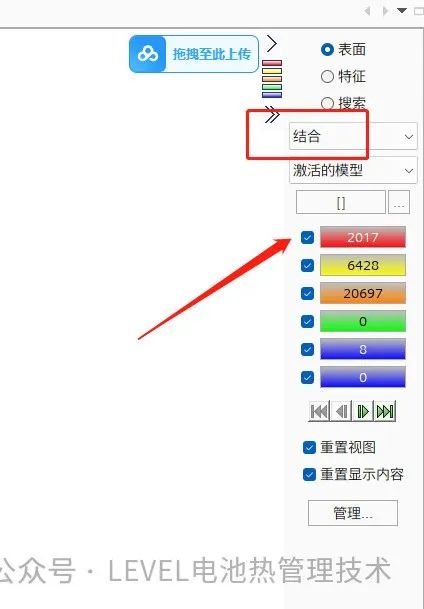

     默认是不勾选的，就是一次性对所有输入零部件进行网格化。所以要求是共节点网格。

弱接触生成器

     在某些情况下，如果有多个体并且不想将其压印在一起，则可以选择按零部件生成网格，并让求解器处理弱原位接触。此方法常用于 CHT 分析。仅当按零部件网格化并使用弱原位接触时，才能生成非共形网格。

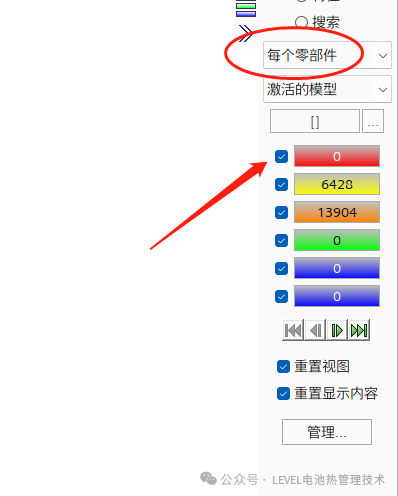

      弱接触完，进入表面修复，可以看出，零部件必须选择“每个零部件”
