顺利通过EMC试验（十八）文字版

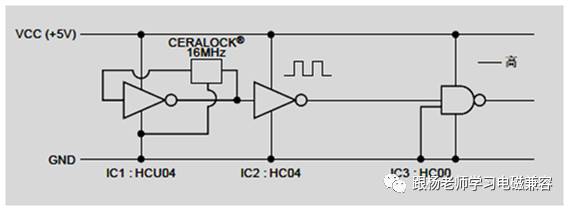

下图中，如果在IC3的输入端安装一个电容，辐射会有什么变化。如果在IC2的输出端 安装一个电容，辐射会有什么变化。

上图中，如果在IC3的输入端安装一个电容，辐射会有什么变化。如果在IC2的输出端 安装一个电容，辐射会有什么变化。

在进行辐射发射试验时，我们发现超标频率通常是时钟的频率，或者时钟频率的整倍数。因此，很多人认为时钟发生器是导致辐射发射的主要原因。

他们会努力地采取一些措施，例如将振荡电路屏蔽起来，或者在PCB板的安装振荡器的位置铺设一些大面积的地线。这些措施固然有一定作用，但是并不能够显著降低辐射发射。

因为，真正产生辐射发射的并不是这些芯片，而是与时钟电路连接的导体，包括时钟信号线，电源线，地线等。

这给出了一个实际的测试结果。

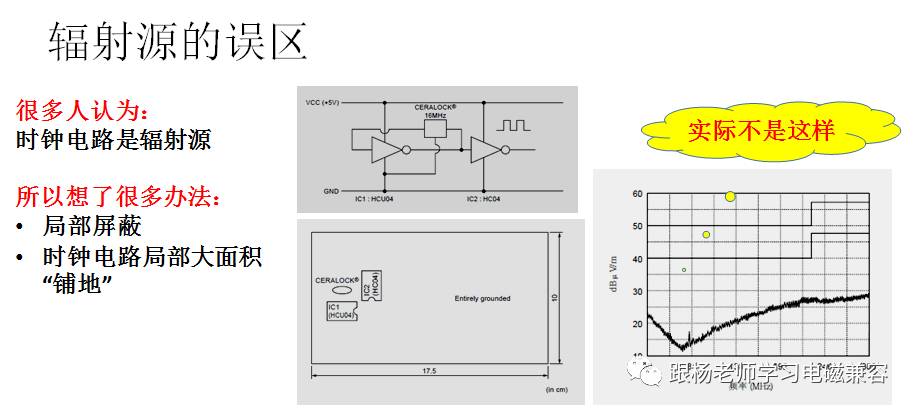

左上图是一个时钟发生电路，左下图是这个电路在线路板上的安装情况。右图是他这个时钟电路的辐射图。

从图中可以看出，这个时钟电路几乎没有什么辐射。

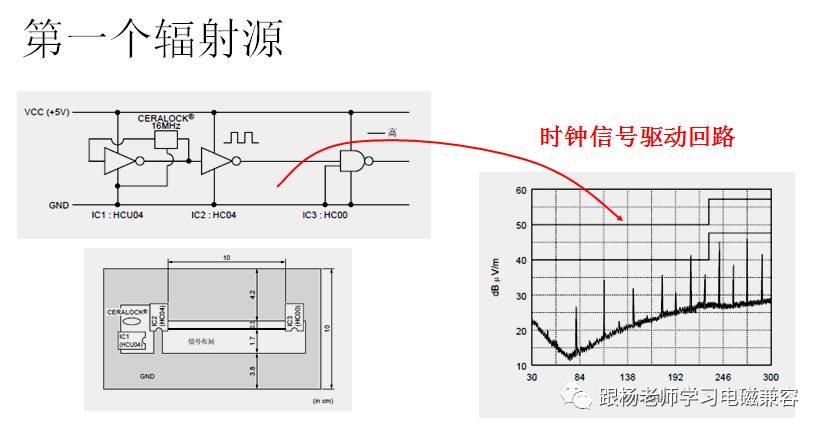

这里的情况是，我们在前面的时钟电路的输出端连接了一个负载电路，也就是一个与非门电路（左上图）。

左下图是这个电路安装在PCB上的情况。

右边是这种情况下的电磁辐射情况。

可以看到，辐射明显增强了。这说明，真正产生辐射的是时钟信号输出回路。

除了前面的看到的时钟电路的输出回路是一个辐射源以外，还有一种隐藏的辐射源。了解这种辐射源的人不多。

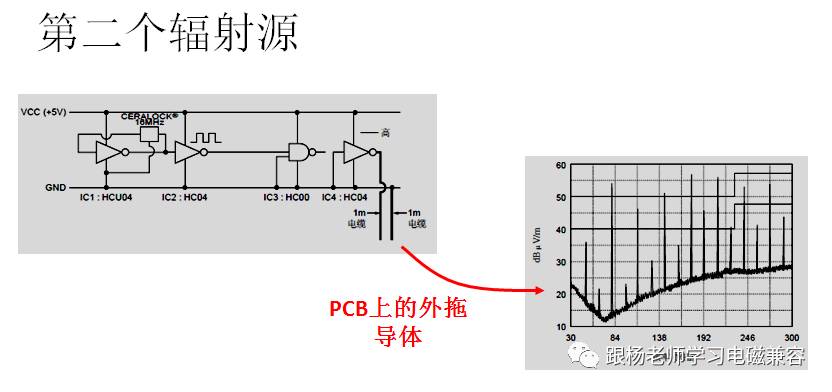

左图是一个实验电路，这个电路是在前面的实验电路的基础上，增加了一个非门电路，以及连接了两根导体，一根与非门的输出连接，另一根与地线连接。

右边的是这个电路图所产生的电磁辐射。

可以看到，由于连接了两根导体，辐射强度增加了很多。

可是，我们仔细看一下增加的电路，这是一个没有动作的“死”电路，因为非门电路的输入与地连接，输出恒为高电平，没有任何电平的变化。输出高电平相当于输出线与电源连接。

这个现象告诉我们，在电源线和地线上连接了两根导体，可以增加线路板的电磁辐射。产生辐射的原因就是电源线和地线上的噪声电压。

有些设计师会把屏蔽电缆的屏蔽层连接到信号地上，看了这个实验以后，就不会再随意地连接了吧。

除了与时钟电路输出端相关联的回路会产生辐射以外，电源线回路也是一个主要的辐射源，关于电源回路中产生突变电流的机理，前面已经作了介绍。这里通过实验增加一下感性认识。

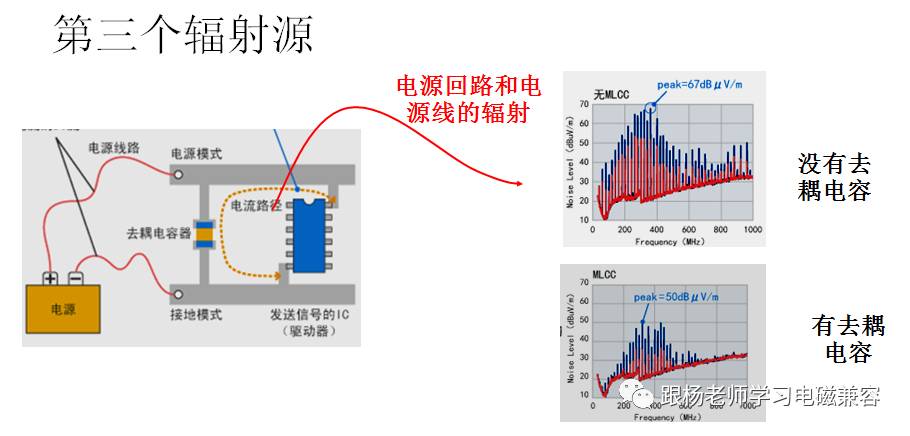

左图是一个时钟电路电源线回路，请大家关注电源线回路，也就是电池和去耦电容器。

右上图是没有去耦电容器时，电磁辐射的情况。

右下图是安装了去耦电容时，电磁辐射情况。可以看到，辐射强度低了很多。这说明，电源线回路确实有辐射。

因为，没有安装去耦电容时，突变电流存在于电池所连接的电源线回路中，这是一个面积较大的回路。

当安装了去耦电容后，突变电流局限在去耦电容与芯片所连接的回路中，这是一个面积较小的回路，因此产生较小的辐射。

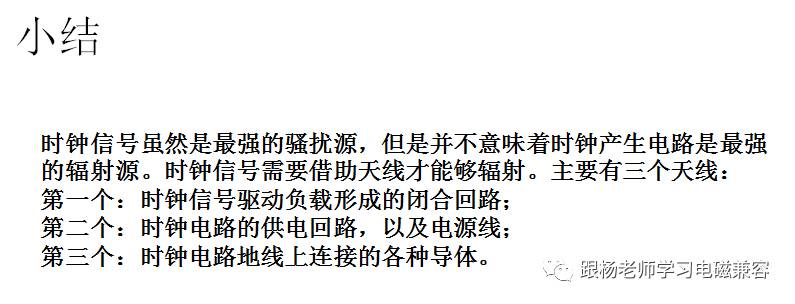

这个实验还告诉我们，去耦电容的安装方式对与电源线回路的辐射有很大影响，我们应该尽量减小去耦电容与芯片之间的电源线回路面积。
