顺利通过EMC试验（三十三）文字版

预习思考题

你认为电源线与那些电磁兼容试验项目有关？

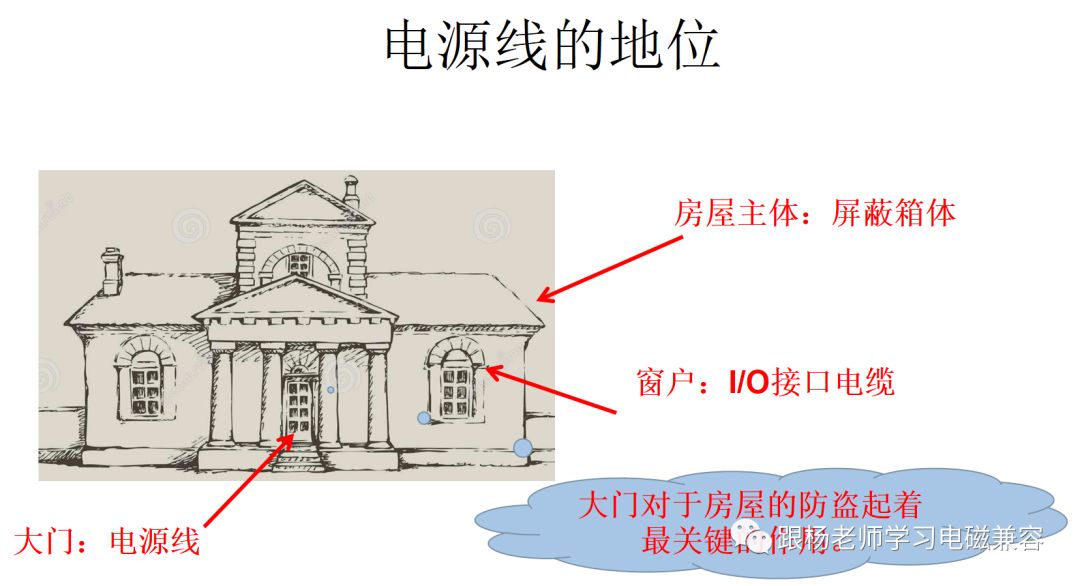

我们借助一个建筑物来说明电源线在电磁兼容中地位。

这是一个房屋，他的主体，当然主要是围墙和屋顶，相当于我们的屏蔽机箱。这是保证屋内安全必不可少。

房屋必须得有大门，这个大门就是电源线。

另外， 房屋还必须得有窗户，窗户就是I/O电缆。

通过上面的比喻，我们可以知道，电源线对于保证房屋内部的安全多么重要。有过装修经验的都知道，我们会花费很多时间来选择一个可靠的防盗门，我们知道这扇门的重要性。

前一段时间，我跟去朋友回浙江农村老家玩。发现村里基本都是漂亮的独栋2-3层别墅，非常震撼。更震撼的是，大部分的别墅大门都敞开的，而里面或者没人，或者仅有一个老人。这在城市里是不可想象的，很多人锁上门还有反复试验是不是锁好。

工作在现代电磁环境中的电子产品也是这样，电源线带来了巨大的威胁。

我们这个课程的名字是“顺利通过EMC试验”，因此，我们分析电源线的问题当然是从试验项目入手。

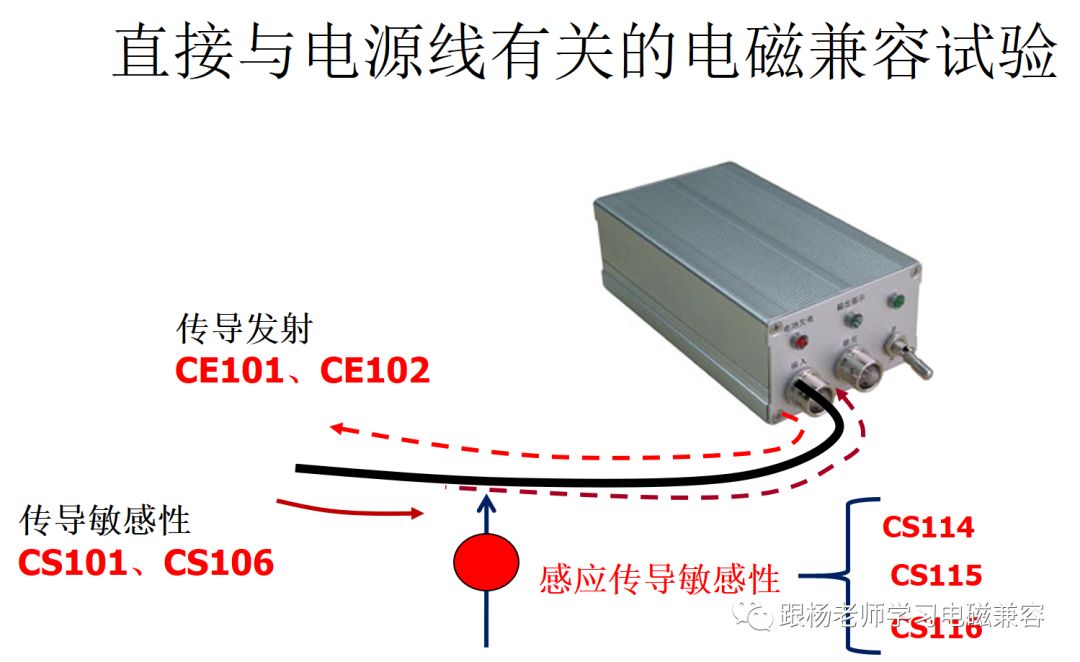

图中，我们列出了一些与电源线直接有关的试验。

凡是与电源线直接相关的试验，都是传导性的试验，也就是以“C”开头的试验。首当其冲的就是传导发射试验。图中所列出的CE101、CE102，这些的含义我们前面已经做了介绍。

其次是传导敏感性试验，也就是“CS”类型的试验。

传导敏感性试验是模拟来自电网的骚扰和来自空间的骚扰。

CS101、CS106模拟来自电网的骚扰。CS101主要是低频骚扰，这些骚扰可以认为是其他设备的CE101产生的，也就是谐波骚扰。

CS106是浪涌电压骚扰，它可以有两种来源，一种是雷电产生的，另一种是同一个电网上的其他负载上电或断电时产生的。

图中所示的感应传导敏感性是模拟来自空间的骚扰。需要注意的是，这些感应传导敏感性以差模和共模的方式分别注入。这在考虑防护时需要注意。

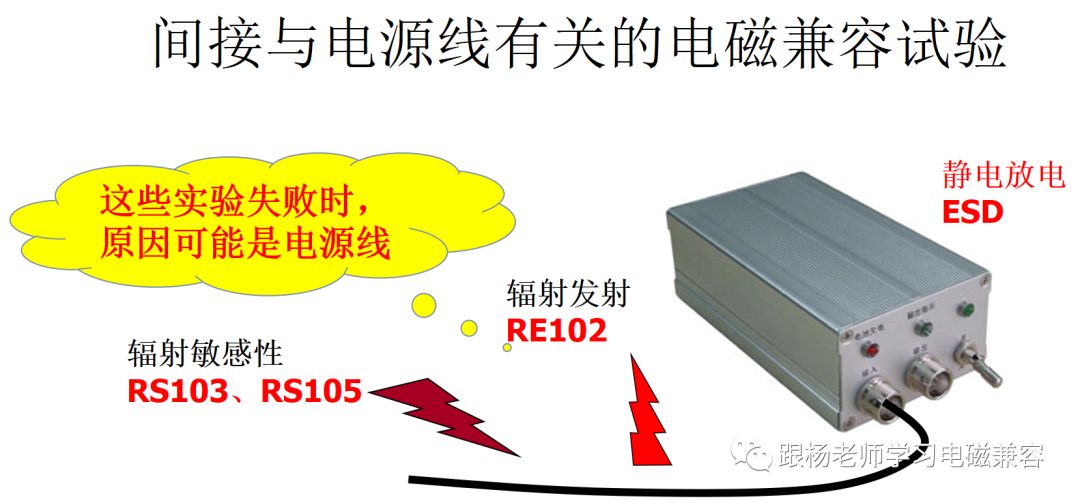

间接与电源线有关的试验，意味着，虽然这些试验不是在电源线上做，但是设备能否通过这些试验与电源线的处理有密切的有关。

图中可以看到，这些试验虽然是辐射性的试验，但是，由于电源线充当了辐射和接收电磁波的天线的角色，因此，电源线的处理与能否通过这些辐射性的试验有密切的关系。

在实际中，当RE102试验失败时，往往经过很长时间的整改，也不能通过试验。因为，很多设计师没有认识到电源线对辐射发射的影响。大部分设计师在遇到RE102试验失败时，会首先检查机箱/机柜的泄漏，关心机箱上孔洞、缝隙、显示窗等。我的经验表明，90%以上的场合，辐射发射问题都电源线有关。

ESD之所以与电源线有关，是因为，ESD的一种主要效应就是产生电磁辐射，辐射的电磁场能量最容易被电源线所接收，进入设备内部电路。

大家要充分重视电源线产生的电磁辐射。

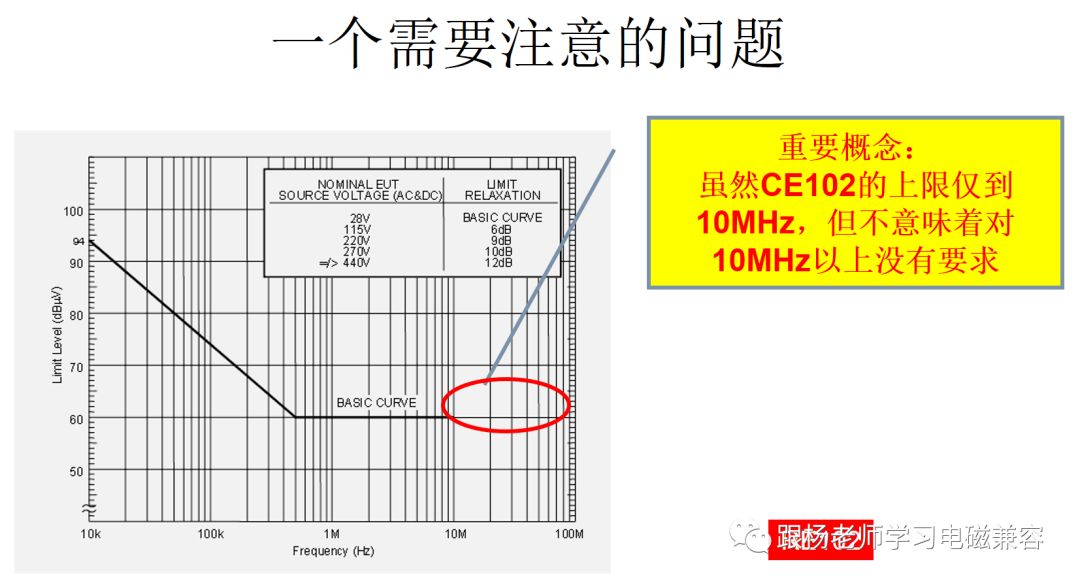

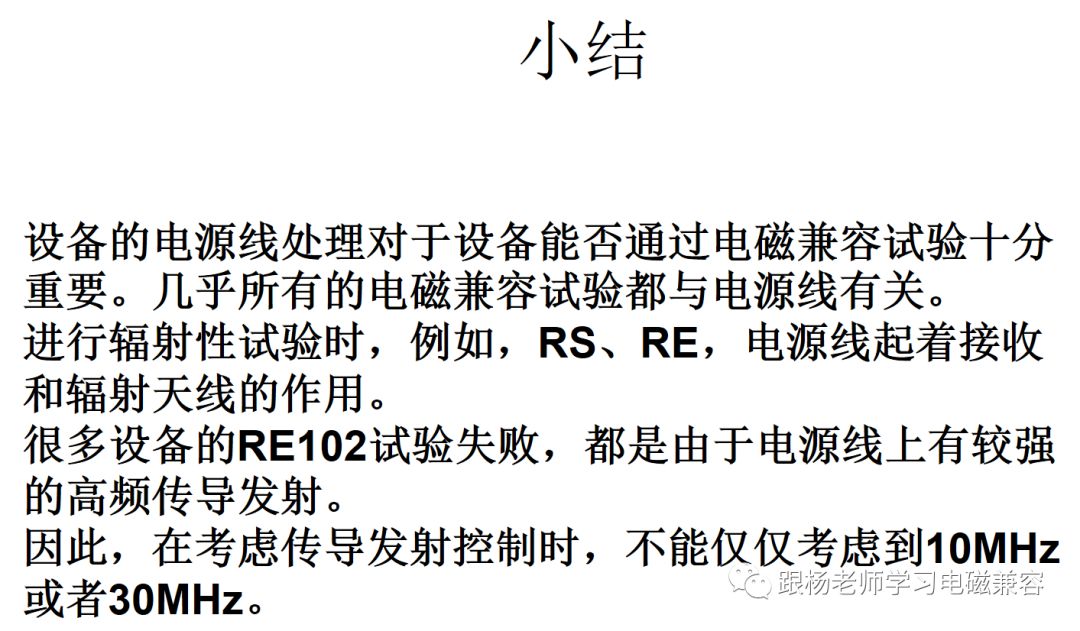

虽然传导发射CE102仅对传导发射限制到10MHz，但并不意味着我们仅需要考虑电源线在10MHz以下的传导发射。因为，10MHz以上的传导实际上受RE102的管制。

这体现了前面所论述的，电源线会导致电磁辐射的概念。

之所以这个概念很重要，是因为，我们在使用滤波器控制电源线的传导发射时，需要对滤波器的高频滤波特性提出要求。否则，设备可能出现RE102试验失败的问题。

后面，我们会看到，滤波器的高频滤波特性，不仅与滤波器自身的特性有关，还与滤波器的安装方式有很大关系。

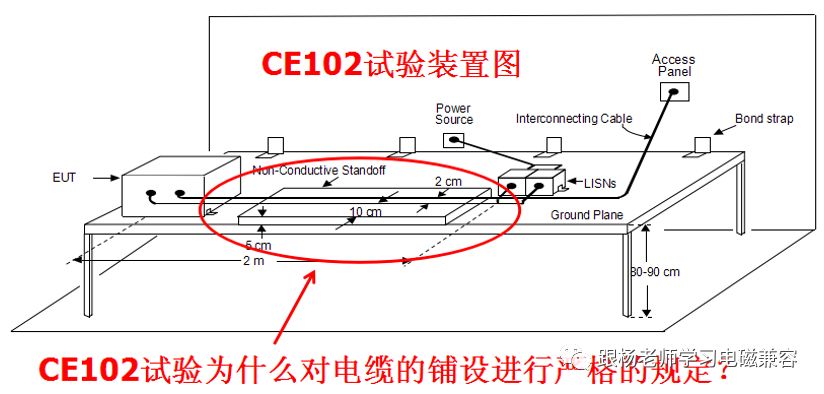

下图是CE102试验的布置要求。图中对受试设备的电源线、I/O电缆的摆放提出了细致的要求，如果不按照这样的要求进行摆放，会出现什么问题？
