EMC的传导分析
EMC原因分析
经常听人说，射频是一门玄学，那么EMC就应该是玄学中的玄学了，那些杂乱无序的“毛刺”，经常让工程师们不知如何处理，今天我们就来溯源一下EMC中的辐射来源。
EMC分为EMI和EMS。
EMI（Electro-Magnetic Interference）---电磁骚扰测试，此测试之目的为：检测电器产品所产生的电磁辐射对人体、公共电网以及其他正常工作之 电器产品的影响。
EMS（Electro-Magnetic Susceptibility）---电磁抗扰度测试，此测试之目的为：检测电器产品能否在电磁环境中稳定工作，不受影响。
今天我们重点展开的是EMI-传导。

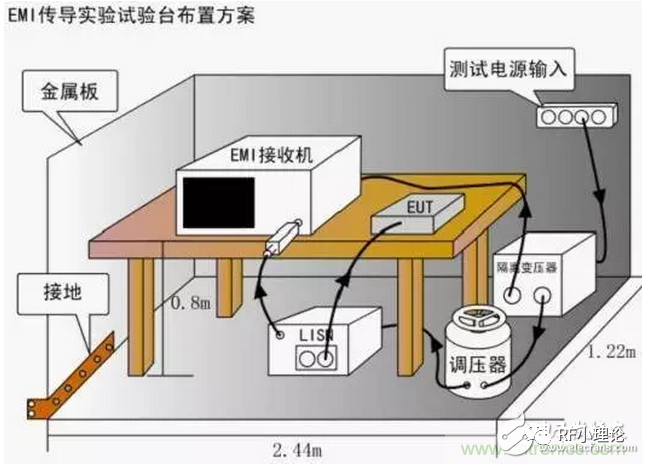

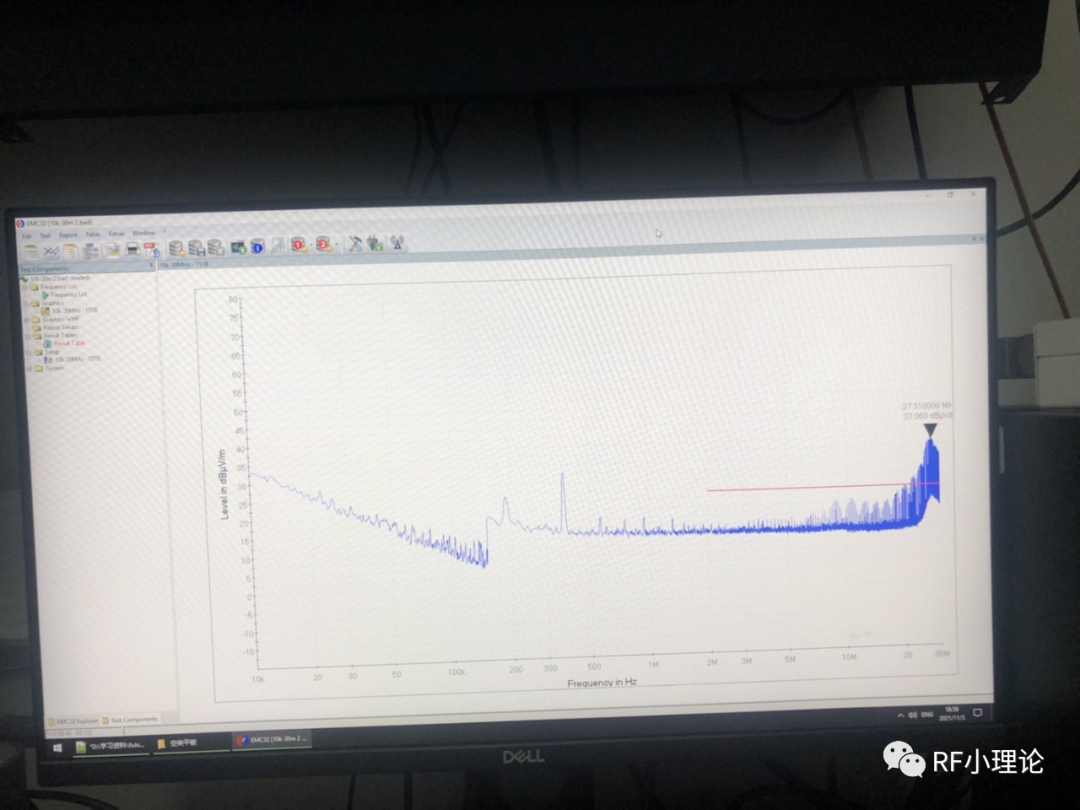

下图是一款设备传导辐射测试，可以看到超出合格线较多，并且有较多频点超出，并且在30M附近幅度最大。看到这里有些小伙伴可能会建议，”贴屏壁纸”,摸脉大 法，“摸一摸哪里有影响加，哪里就加电容”·····结果就是我们看到加了很多电容，贴了很多屏壁纸也没有看到效果····神奇的玄学对超出1~2dB可能能看到效果，对于超出10dB以上的，不管你的手指有多么神奇，也无力解决这种玄学问题。

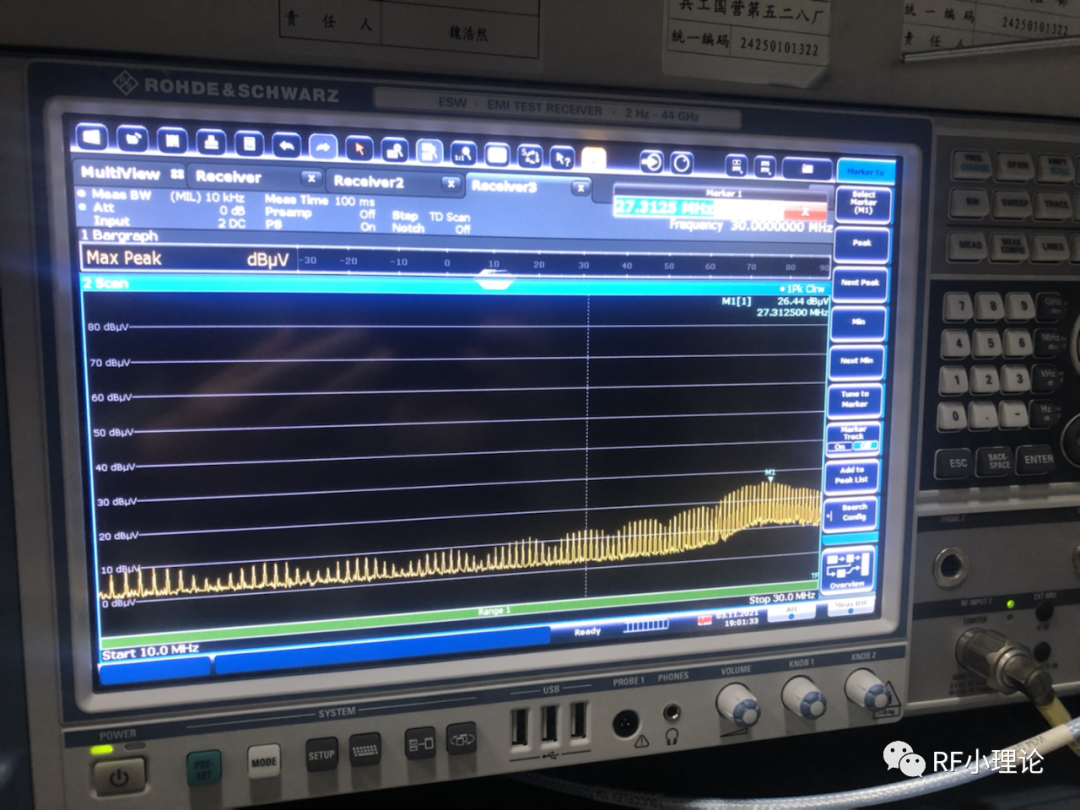

那怎么解决这个问题呢？首先我们分析一下“辐射”，在频谱仪上仔细看“辐射”，可以看出“辐射”都很有规律，频率间隔相同。
频率间隔相同让我们很容易得出这些可能是某个主频的“谐波”，进一步的分析扫描辐射-所有的辐射从200k附近开始，每隔200多k就出现一个峰值，那么就去分析设备上有哪些200k左右的辐射源。
一般而言辐射源有三类：电源、射频、晶振。
从源头分析，射频频率较高，不符合。
那么还剩两个来源：电源和晶振。
电源分析
电源产生辐射的来源主要是DC-DC，DC-DC的开关频率一般在100k-600k左右。
抑制干扰源一般有下面方法：
1） 改变驱动频率
2） 改变驱动电流电压
3） 少用buck boost
4） 增大slewrate
切断耦合途径可以有以下方法：
1） 根据频段增加滤波，RC滤波，Π型滤波
2） 串联磁珠，共模电感
3） 减小走线回路
4） 包地减小串扰
5） 对于有些干扰大的芯片用屏蔽罩
上面的这些思路都是跟辐射发射一样的。
分析设备的DC-DC，发现开关频率为200k附近，那么就要验证是否是DC-DC的问题。

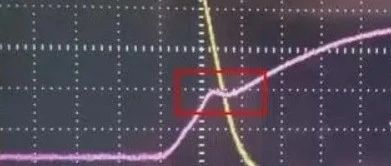

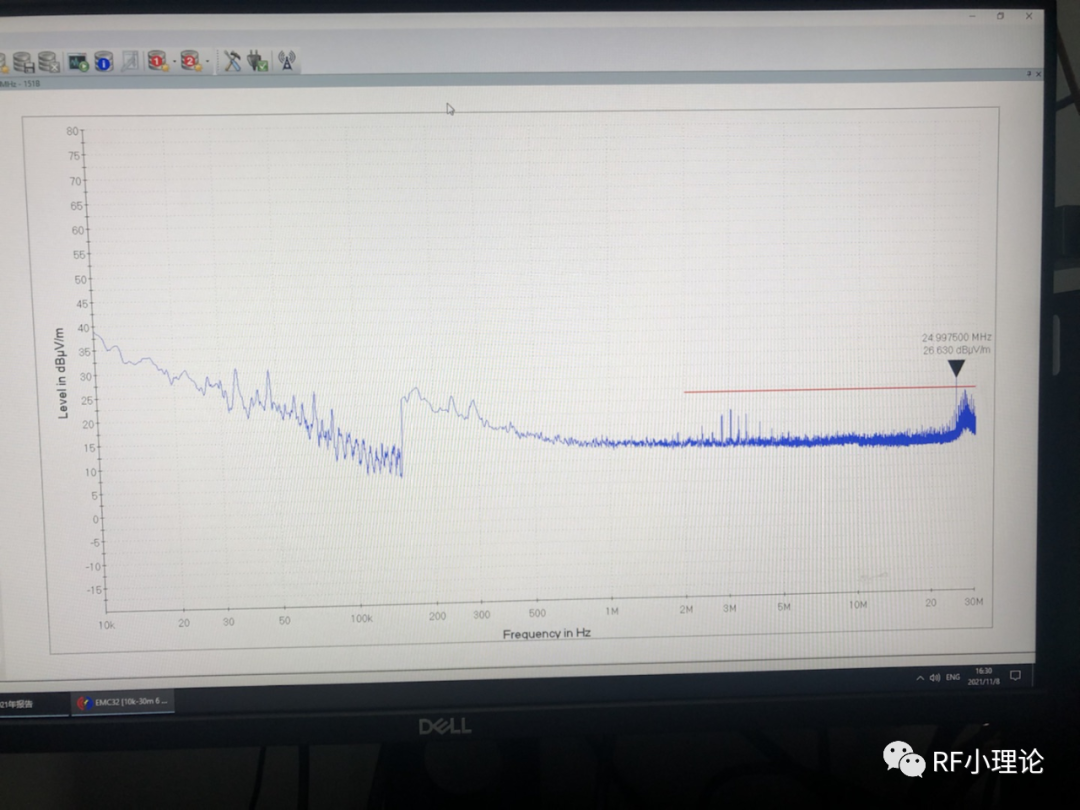

DC-DC的辐射一般都为共模干扰，可以通过在电源上加磁环来验证。下图为在DC-DC输出加磁环的测试结果，可以看出只剩一个频点还有超出，辐射来源主要为DC-DC的干扰。
从根源解决辐射，其实即为解决DCDC的纹波问题，这个可以通过匹配DCDC的电感电容问题-这里就不详细展开。
上图还剩一个辐射点24M附近，通过分析来源-应该为晶振。
晶振的辐射问题可以通过接地包地减小串扰来解决。
通过分析与整改找到问题的溯源，从根本上解决辐射问题。
今天的分享就到这里了，如果你也对我的工作经验感兴趣，就关注我吧。
知识的分享与讲解也是对自己知识与系统梳理的过程。
