射频进阶—GAN发射电路及逻辑控制电路设计

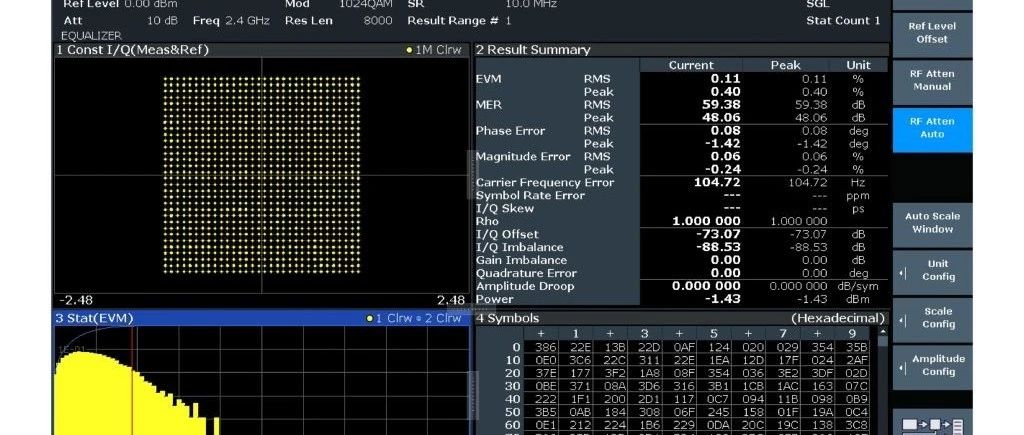

频谱仪是射频工程师必备的工具。在无线收发机系统中，放大器（PA）、低噪放（LNA）以及以他们为核心组成的射频前端组件（FEM）的特性被工程师重点关注。频谱仪可以测试增益、谐波，杂散、互调失真等。但是频谱仪还有很多隐藏的功能你知道吗？（本文以罗德斯瓦次的频谱仪为例）测量占用带宽虽说实际的占用带宽多少与射频无关，但是谁让咱们是系统工程师呢，职责之内的事情干干也无妨。一般而言我们评估占用带宽是按照落入带内99%计算。路径就是选择measurement-OBW测量峰均比做发射机的时候发现EVM不是那么回事，问波形他们说他们做了CFR峰均比是5，按照5推算指标还是不对，这时候就需要验证一下是不是那么回事了。频谱仪中测试峰均比的叫CCDF（comple-mentary Cumulative Distribution Function）杂散抑制测试杂散抑制测试主要是测试发射机除主信号外的杂散。它主要是用来测试杂散合不合格。选件路径：" Measurement" > "Spurious Emissions" > "Sweep List"注意测试的结果和使用检波器类型和测量点数息息相关。矢量信号分析射频最终的目的是为了信号传输，所以信号的保真是射频最重要的目标。频谱仪可以分析矢量信号经过射频通道后的偏差，帮助射频工程师优化射频通道。看上图频谱仪可以显示幅度，相位偏差、EVM、星座图还有符号表等等信息。测试器件噪声系数以前的频谱仪不能测试噪声系数，如果要测试，对被测件的增益也是有要求的（一般要大于30dB），现在频谱仪可以测试环境噪声了。可以测到-173dBm/Hz打开amplitude--preamplifier,虽然测试噪声系数不是那么准确，但是可以帮我们评估和定位问题。测试功放爬坡时间打开TRIG，设置trigger mode, trigger 门限, trigger delay适用于各种公网模式的测试选件。总结现在的频谱仪功能很强大，集成了示波器，信号分析，矢量分析等功能，以前面试的时候还会问用怎么分析和定义系统失真，现在只需要回答用频谱仪就够了。加群/合作/推广/交流：jump-qq来源：射频通信链
