EMC的传导分析

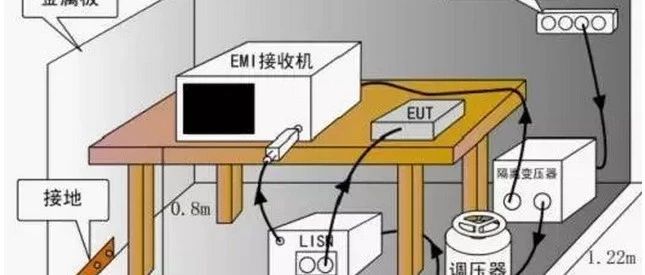

EMC原因分析经常听人说，射频是一门玄学，那么EMC就应该是玄学中的玄学了，那些杂乱无序的“毛刺”，经常让工程师们不知如何处理，今天我们就来溯源一下EMC中的辐射来源。EMC分为EMI和EMS。EMI（Electro-Magnetic Interference）---电磁骚扰测试，此测试之目的为：检测电器产品所产生的电磁辐射对人体、公共电网以及其他正常工作之 电器产品的影响。EMS（Electro-Magnetic Susceptibility）---电磁抗扰度测试，此测试之目的为：检测电器产品能否在电磁环境中稳定工作，不受影响。今天我们重点展开的是EMI-传导。下图是一款设备传导辐射测试，可以看到超出合格线较多，并且有较多频点超出，并且在30M附近幅度最大。看到这里有些小伙伴可能会建议，”贴屏壁纸”,摸脉大 法，“摸一摸哪里有影响加，哪里就加电容”·····结果就是我们看到加了很多电容，贴了很多屏壁纸也没有看到效果····神奇的玄学对超出1~2dB可能能看到效果，对于超出10dB以上的，不管你的手指有多么神奇，也无力解决这种玄学问题。 那怎么解决这个问题呢？首先我们分析一下“辐射”，在频谱仪上仔细看“辐射”，可以看出“辐射”都很有规律，频率间隔相同。频率间隔相同让我们很容易得出这些可能是某个主频的“谐波”，进一步的分析扫描辐射-所有的辐射从200k附近开始，每隔200多k就出现一个峰值，那么就去分析设备上有哪些200k左右的辐射源。 一般而言辐射源有三类：电源、射频、晶振。从源头分析，射频频率较高，不符合。那么还剩两个来源：电源和晶振。电源分析电源产生辐射的来源主要是DC-DC，DC-DC的开关频率一般在100k-600k左右。抑制干扰源一般有下面方法：1） 改变驱动频率2） 改变驱动电流电压3） 少用buck boost4） 增大slewrate切断耦合途径可以有以下方法：1） 根据频段增加滤波，RC滤波，Π型滤波2） 串联磁珠，共模电感3） 减小走线回路4） 包地减小串扰5） 对于有些干扰大的芯片用屏蔽罩上面的这些思路都是跟辐射发射一样的。分析设备的DC-DC，发现开关频率为200k附近，那么就要验证是否是DC-DC的问题。DC-DC的辐射一般都为共模干扰，可以通过在电源上加磁环来验证。下图为在DC-DC输出加磁环的测试结果，可以看出只剩一个频点还有超出，辐射来源主要为DC-DC的干扰。从根源解决辐射，其实即为解决DCDC的纹波问题，这个可以通过匹配DCDC的电感电容问题-这里就不详细展开。上图还剩一个辐射点24M附近，通过分析来源-应该为晶振。晶振的辐射问题可以通过接地包地减小串扰来解决。通过分析与整改找到问题的溯源，从根本上解决辐射问题。今天的分享就到这里了，如果你也对我的工作经验感兴趣，就关注我吧。知识的分享与讲解也是对自己知识与系统梳理的过程。来源：射频通信链
