射频进阶—GAN发射电路及逻辑控制电路设计

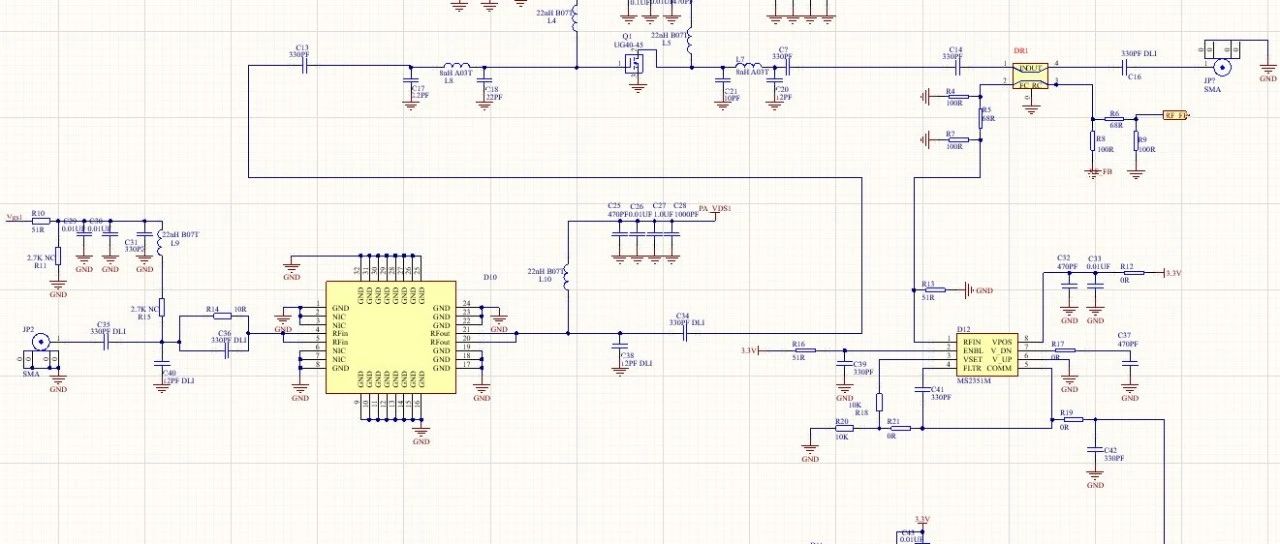

前段时间有个网友找我做个方案,一个发射方案的设计。他的设计要点是GAN方案,国产化,重点是GAN的时序逻辑控制。希望能让看到的人有所收获。需求很简单,要求输出功率40W,对谐波没有要求,所以我没有设计滤波器频率:0.5-2GHZ功率:40W输入幅度:10~20dBm温度检测,驻波检测,过流保护。工作电压:28V需求分析设计的第一原则,简单发射采用两级放大,按照反推,驱动级输出功率应该在33dBm左右。出于调试简单的考虑,频段带宽较宽,驱动级选用内匹配管GAN。末级采用GAN功放管。GAN功放的问题是先上负压,再上正压,如果用GPIO控制,在刚上电的时候GPIO处于紊乱状态,有可能会导致上电顺序错误,导致GAN损坏。所以GAN的时序保护需要从硬件逻辑的角度考虑。主原理图电源逻辑注释电路做了过流保护。电路做了驻波检测,但是没有对开短路进行处理,如果需要也可以把驻波保护加进去。来源:射频通信链
