ADC的噪底对灵敏度有什么影响

匹诺曹

7小时前浏览0

提到噪底，相信射频工程师们都能说的头头是道，噪声主要由LNA之前的无源器件组成，LNA之后的有影响，但是影响不大···

小编这里想说的是ADC的噪声，ADC的噪声对系统有什么影响呢？

之前小编做一个项目时，和基带工程师对接，

我：这个系统的噪声系数算过了，4dB。

基带工程师：我这里ADC采到的噪底太大了，有10几个dB。

我：LNA后面的器件噪声大没关系，要看折合到系统

基带工程师：我这里采集到就是噪底很高

那么ADC的噪声到底会对系统起到什么影响呢？

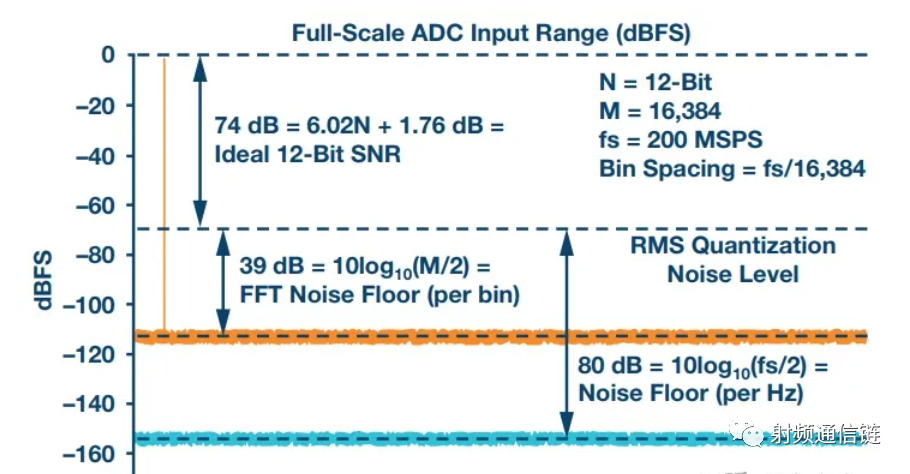

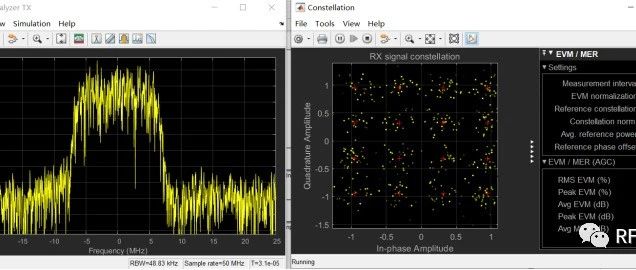

噪声谱密度（NSD），NSD指的是ADC采样后，整个Nyquist带宽内的噪声分布在单位带宽上的噪声功率。NSD的单位是dBFS/Hz或dBm/Hz

NSD有什么作用呢？我们都知道，当采样率加倍，噪声分布在更大的Nyquist带宽上，NSD会降低3dB。当高速ADC的采样率抬高到GHz，可通过oversampling（过采）方式获得SNR的改善。

等效量化噪声约为0dBFS-SNR-10log(fs/2B)

这个就是NSD

NSD也就是ADC通过过采样之后能达到的最低噪声

基带工程师说的是信号淹没在噪声之下，而我理解的是我的射频系统没有那么大的噪声。

基本上就是鸡同鸭讲

那么ADC的噪底对射频系统有什么影响呢？

最大的影响就是，射频端最小需要把信号放大到ADC的噪底之上，信号不能被噪声湮灭。

就比如说一个接收芯片，它能解调的最小信号是-90dBm，也就是说这个芯片的ADC噪底在-90dBm-SNR，系统设计的灵敏度是-120dBm。

问题就不仅仅是根据灵敏度公式计算NF了，这里还有一个就是需要设计射频端的增益，需要把信号放大到-90dBm以上，也就是说前端的增益最小要30dB+NF。

总结

射频从割裂的角度看，没什么难度，从系统的角度看也不难，难的是把所有的东西串起来，连起来。

来源：射频通信链
