systemvue使用—杂散仿真和中频规划（what if）

匹诺曹

3月前浏览197

用systemvue仿真杂散及中频规划（what IF）

Systemvue是一个友好的仿真工具，通过它可以不用编写程序也能实现射频链路系统的仿真。（MATLAB也可以实现，但是需要学会编写相关的代码）

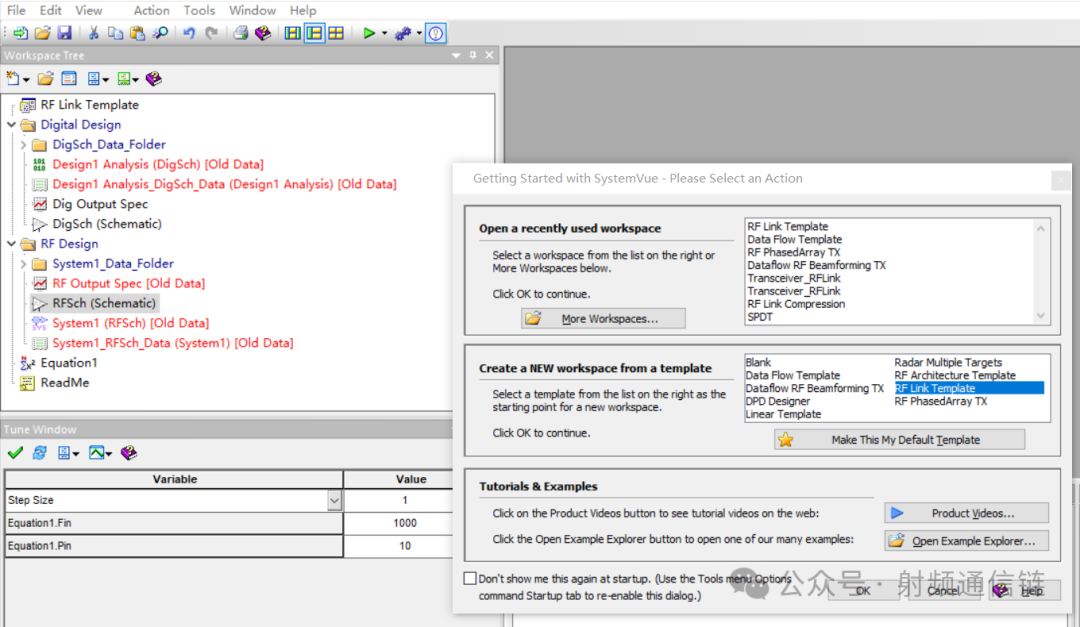

一、创建工程，systemvue可以打开模版，减少绘图与工具调用。

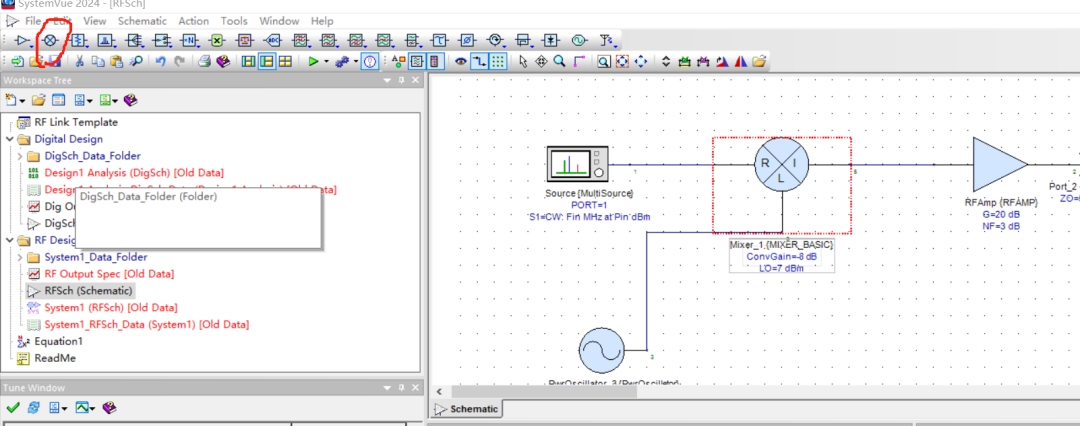

二、添加元器件混频器，点击混频器，在原理图上单击就可以添加器件。

三、混频器参数设置

混频杂散到底是什么样是和混频器息息相关，双击混频器

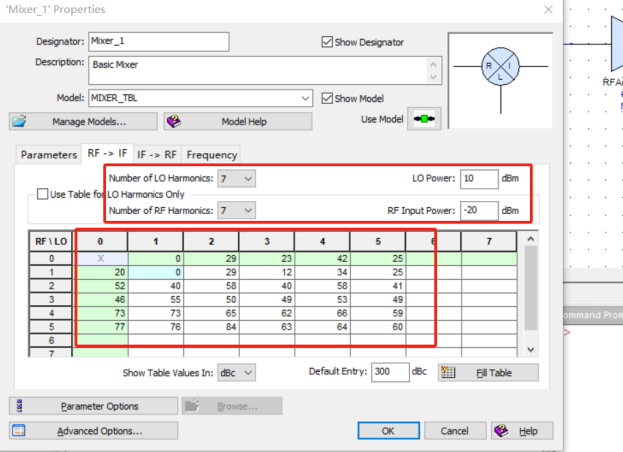

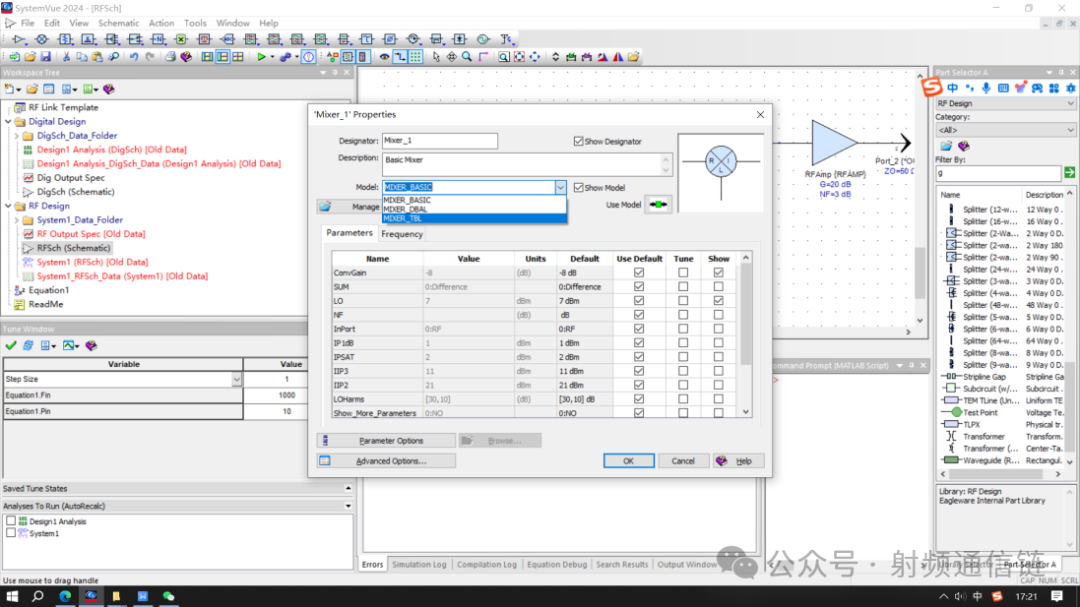

进入到设置界面，通过Model的下拉菜单，将模型选择为MIXER_TBL

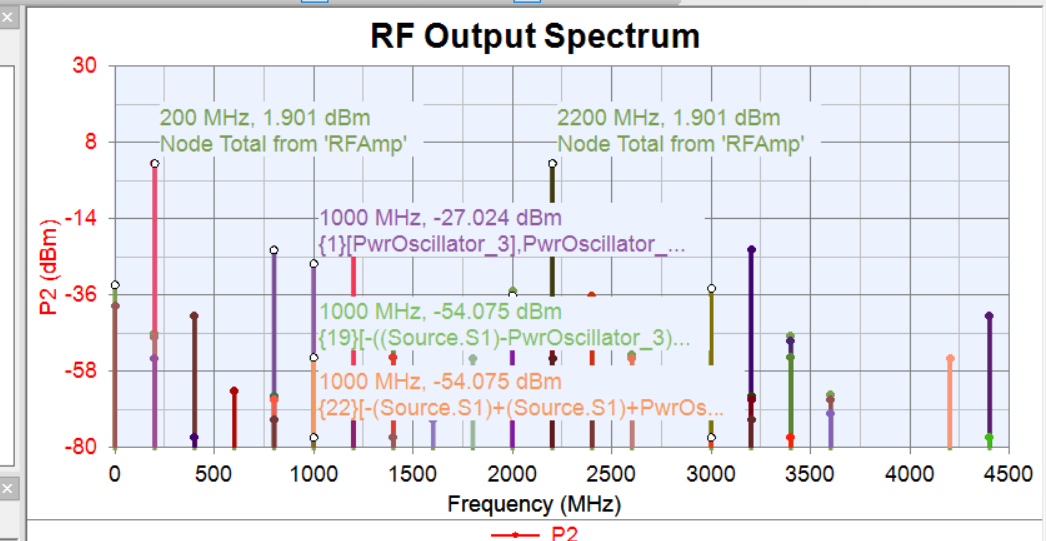

按照混频手册参数更改表格数据，杂散仿真结果

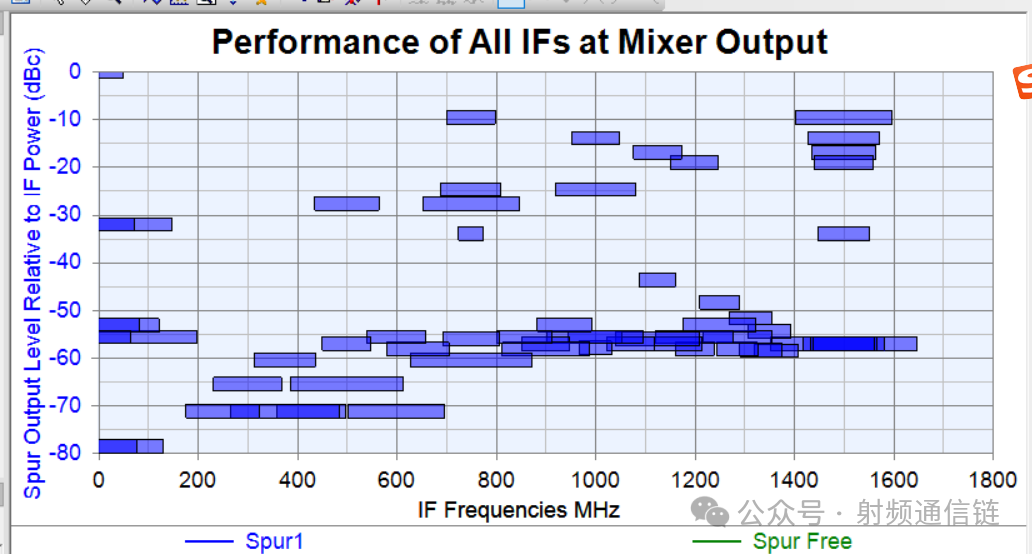

这是固定中频仿真出的杂散结果

接收机的抗干扰设计重点在中频的选择，而混频器的

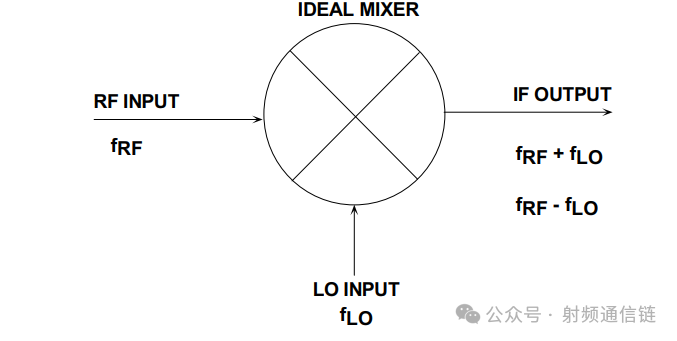

IF = | M x Input ± N x LO |关系到杂散的响应抑制。最理想的中频是在中频带宽内，混频杂散都没有落进去。

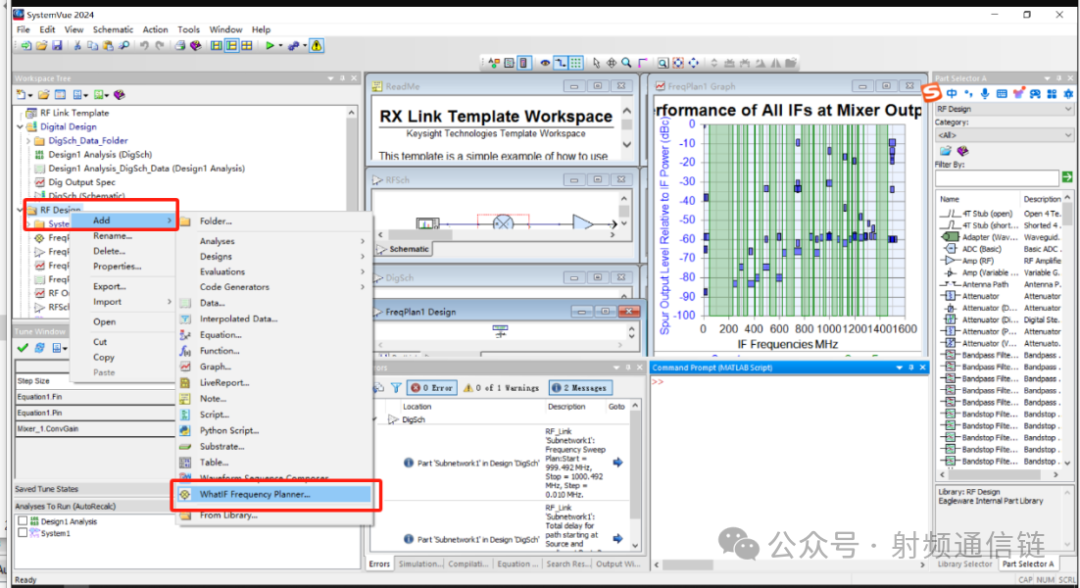

Systemvue提供了中频规划仿真

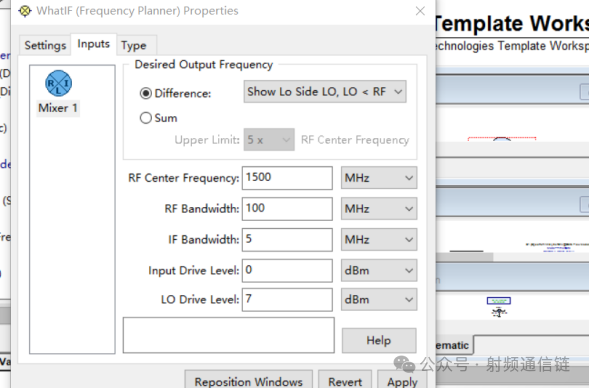

设置射频频率，射频带宽，中频带宽，本振功率，根据混频器手册设置混频器数据如上述杂散仿真设计

就可以根据仿真结果选择合适的中频。

下一篇：接收机级联搭建仿真

来源：射频通信链

如何用systemvue搭建射频、射频与基带链路的仿真

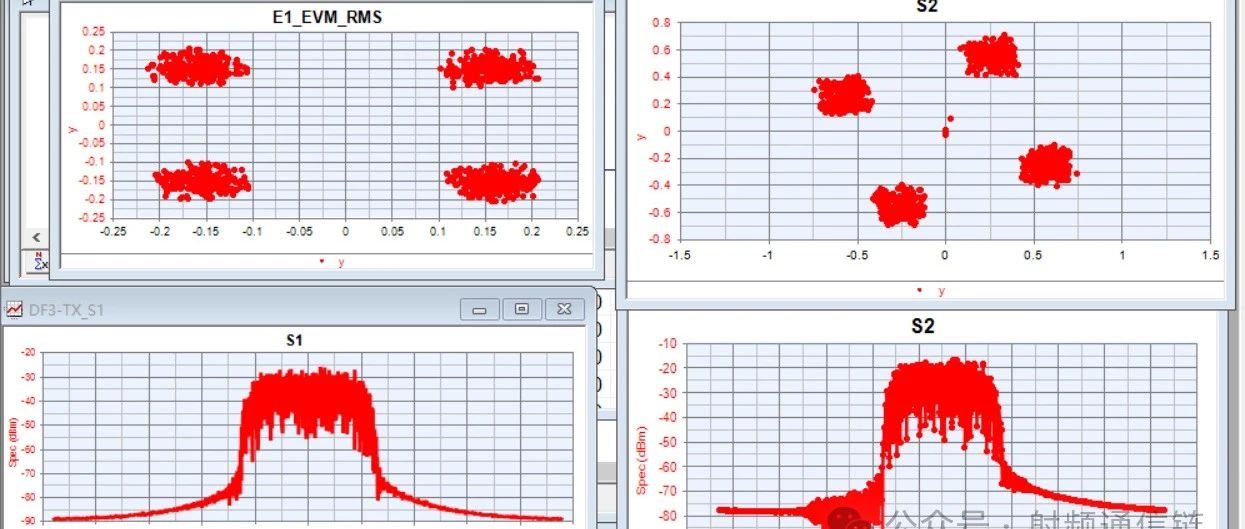

前面两篇文章讲了如何去搭建一个基带信号模块和链路测试模块，本篇文章演示一下如何进行基带和射频的链路仿真。基带algorithm design设计模块不能支持RF design直接添加器件仿真，需要将RF design的原理图生成模块构成底层原理图添加到链路仿真。在RF design添加功放，滤波器，混频器等，设置器件的实际值模拟实际器件的真实数据。添加RF system analysis。右击port端口，可以观测链路的数据，常用的链路级联指标 CGAIN Cascaded GainCND Channel Noise Density CNF Cascaded Noise Figure CNP Channel Noise Power CNR Carrier to Noise Ratio CP Channel Power DCP Desired Channel Power ECGAIN Equation based Cascaded Gain ECNF Equation based Cascaded Noise Figure PNCP Phase Noise Channel Power SDRStage Dynamic Range (SIP1DB - TNP) SGAIN Stage Gain SIP1DB Stage Input 1dB Compression Point SNF Stage Noise Figure TNP Total Node Power 可以得到每一级的数据参数表格也可以统计系统的功耗杂散列表，通过杂散列表调整滤波器的参数。也可以将每一级之间的端口阻抗调整为失配，模拟仿真结果。完成射频链路的设计之后，可以将射频链路添加到algorithm design的RF_Link模块中。即可对整个链路进行信号质量仿真。至此已经完成了射频模块、链路、通信链路的搭建与仿真。感兴趣可以试试。来源：射频通信链
