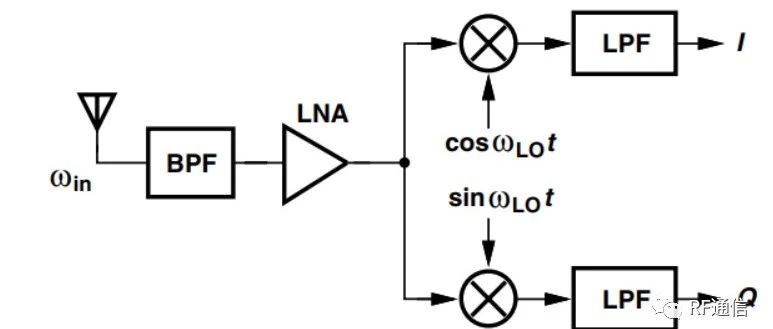

零中频的优缺点很多人都能数出一大堆，前面发表的文章里也写了一些零中频的优缺点和处理办法。截止目前，工作中零中频的问题：直流偏移和IQ不平衡在工作中都遇到过，也处理过这种问题。唯独没遇到过闪烁噪声。闪烁噪声闪烁噪声是有源器件固有的噪声，其大小随频率降低而增加，主要集中在低频段，闪烁噪声对搬移到零中频的基带信号产生干扰，降低信噪比，在通常的零中频接收机中，增益都放在基带，射频部分(LNA和解调器)的增益大概在30dB左右，所以下变频信号大概会在几十微伏，所以射频输入级(LNA,滤波器等等)的噪声就变得非常重要。闪烁噪声功率随频率以1/f衰减，在等于热噪声时的频率称为corner frequency。通常用【考虑闪烁噪声 S1/f 后的噪声功率】与【只考虑热噪声的噪声功率】之比，来衡量闪烁噪声在某一频段的危害（flicker noise penalty）。下式是上图中1/1000fBW到fBW的闪烁噪声危害计算：显然下变频的频率越低（如零中频接收机）或信号带宽越窄（如GSM信号），闪烁噪声的危害越严重。看定义很清晰，就是一个随高斯分布的噪声，最后会等同于热噪声。下图是工作中从IQ段采集的模拟数据。左侧高点为需要的信号，右侧高点为直流偏移。可以看到在想要的信号中，信号干净，在直流信号两侧有噪声。下图是多次采集的另一组数据，可以看到直流电平两侧的噪声很明显。高于底噪。下面两个图是对直流信号两侧噪声提升分辨率的采集。可以看到噪声随高斯分布。闪烁噪声呈现高斯分布处理办法加一个高通滤波器，然而随机二进制数据的频谱在DC会呈现出一个峰值，为了不恶化信号，高通滤波器的频率截止点必须低于数据速率的0.1%。由于闪烁噪声主要处于零频附近，实际应用中闪烁噪声对板级的影响较小，通过直流校准的方式通常都可以实现闪烁噪声的降低。但是这个问题主打一个射频基础不是，是中射频联合的一个重要关口，要用理论折服数字工程师！祝好！来源：射频通信链
