颠覆传统!射频工程师必读:ADI电调谐滤波器的革命性创新

1天前浏览2

电调谐滤波器,又称为电调滤波器或数控跳频滤波器,是一种新型的射频带通滤波器,是现代数字通信、跳频技术中不可缺少的关键器件。

电调谐滤波器的参数介绍:

一、性能特点

高Q变容管与高Q电感:具备快速调谐的能力。

调谐电压范围:通常为1~15V(DC),无需其他电源。

输入电平:≤+10dBm。

调谐速度:非常快,通常≤60微秒。

频率覆盖范围:典型值为23倍频程移动范围,分段覆盖30-1000MHz。

3dB相对带宽:5~10%。

矩形系数:≤7。

中心插损:2~7dB。

工作温度范围:-55℃~+85℃(军用工作环境要求)。

储存温度范围:-65℃~+125℃。

二、工作原理

电调滤波器的工作原理主要基于变容二极管等可变元件。变容二极管是一种其电容值随外加电压变化的二极管,在电调滤波器中,变容二极管被用作电容元件。通过改变变容二极管上的电压,可以调整滤波器的谐振频率,从而实现频率的调谐。此外,还有一些电调滤波器采用机械调谐或微电机械系统(MEMS)技术来实现频率的调谐。

三、应用场景

通信系统:在无线通信系统中,电调滤波器用于选择或抑制特定频率的信号,以确保信号的清晰传输和接收。

频谱分析:在电子测量和测试领域,电调滤波器用于频谱分析仪中,帮助用户分析不同频率的信号成分。

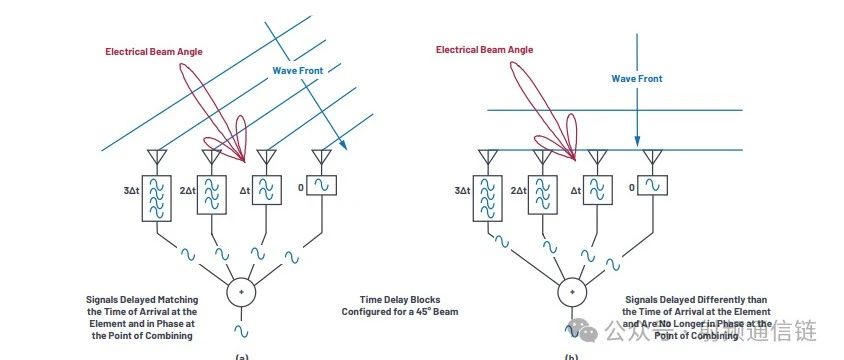

雷达系统:在雷达系统中,电调滤波器用于调整接收机的频率响应,以匹配发射信号的频率或目标回波的频率。

软件无线电:在软件无线电系统中,电调滤波器是实现多频段、多模式通信的关键组件之一。



Analog Devices公司推出的ADMV8052数字可调谐射频滤波器,凭借其卓越的性能和灵活的配置,为射频工程师提供了一个强大的解决方案。

性能优势

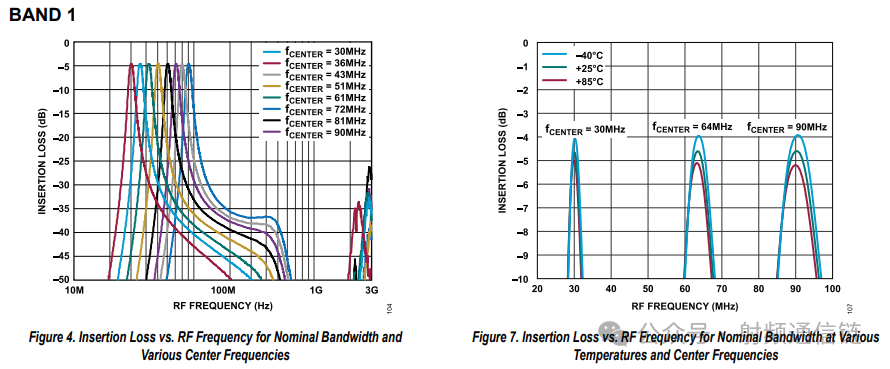

ADMV8052的工作频率范围从30 MHz到520 MHz,覆盖了广泛的频段,适用于多种射频应用场景。其3 dB带宽典型值为9%,并且具有±2%的调节能力,能够灵活适应不同的信号带宽需求。插入损耗典型值小于4.5 dB,确保信号在传输过程中能量损耗极小,从而保留信号的原始强度。

此外,ADMV8052在抑制干扰信号方面表现出色。在距离中心频率25%的位置,其抑制能力达到20 dB,有效阻挡杂波干扰,确保有用信号的纯净度。其输入三阶交截点(IP3)典型值高达40 dBm,能够在处理大信号时避免非线性失真,保证信号的高质量传输。

灵活的配置与架构

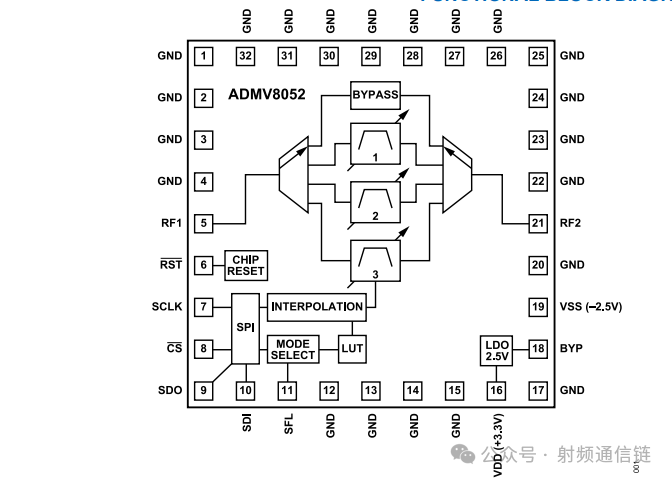

ADMV8052内部集成了三个带通滤波器(BPF),并通过两个SP4T开关进行切换,实现对不同频段信号的精准处理。这种设计使得芯片能够在30 MHz至520 MHz频段内实现无缝覆盖,没有信号死角。

其数字调谐功能通过8位值(256种状态)结合专利插值技术,能够精确调整中心频率。用户可以通过SPI接口轻松配置芯片的中心频率、带宽和匹配参数,实现个性化的射频滤波方案。SPI接口的灵活性还体现在其支持的多种配置模式,包括SPI写模式和SPI快速锁存模式,满足不同应用场景的需求。

广泛的应用场景

ADMV8052的应用场景非常广泛。在陆地移动无线电领域,它能够提升对讲机、车载电台等设备的信号质量,确保通信的稳定性和清晰度。在测试与测量设备中,它为频谱分析仪、信号发生器等提供精准的滤波功能,帮助工程师准确捕捉和分析信号。

在军事雷达和电子战领域,ADMV8052的快速频率调谐能力和高线性度使其成为理想的信号处理组件,能够有效应对复杂的电磁环境。卫星通信中,其稳定的信号处理能力保障了天地之间的数据传输的准确性和可靠性。此外,它还在工业自动化和医疗设备中发挥着重要作用,提升信号传输的质量和设备的运行效率。

设计与使用建议

在设计搭载ADMV8052的PCB时,建议使用标准质量的介电材料,如Isola 370HR,并确保传输线至RF1和RF2引脚的特征阻抗精准控制在50 Ω。此外,GND引脚和暴露焊盘应直接连接到PCB的接地平面,并使用足够数量的过孔,以形成稳定的接地环境。

在编程操作时,熟悉寄存器的功能和配置流程是关键。通过合理的寄存器配置,用户可以实现对滤波器的精确控制和优化,以满足特定的应用需求。

结语

ADMV8052以其卓越的性能、灵活的配置和广泛的应用场景,成为射频领域的一款重要工具。随着技术的不断发展,它将继续为射频工程师提供创新的解决方案,推动通信技术的不断进步。对于那些对射频技术感兴趣的研究人员和工程师来说,ADMV8052无疑是一个值得深入了解和应用的芯片。
