多通道接收机设计:从架构到实战,如何突破性能瓶颈?

在无线通信、雷达探测、卫星导航等前沿领域,多通道接收机作为核心设备,肩负着实现高频谱效率、高灵敏度信号处理的重任。然而,相较于单通道系统,多通道接收机的设计复杂度呈指数级增长。如何确保多通道间高效协同工作?怎样突破通道一致性、噪声干扰等关键技术瓶颈?这些问题成为了相关领域工程师和研究人员亟待攻克的难题。

一、多通道接收机:为何需要“多通道”?

多通道接收机的核心价值在于其强大的并行处理能力,能够显著提升系统性能。以下为具体应用实例:

雷达系统:采用 8 通道接收机实施波束成形技术,可使探测距离延长至原来的3倍。

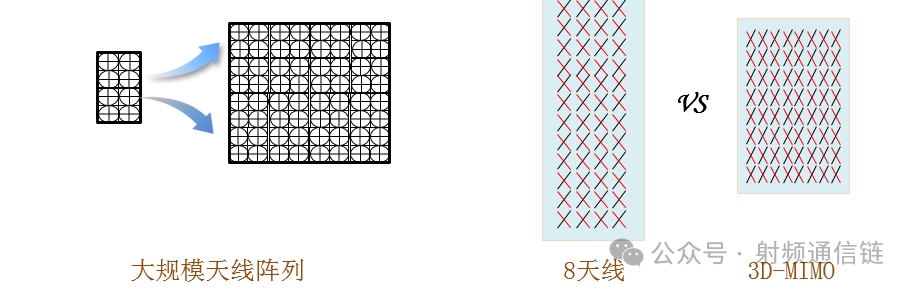

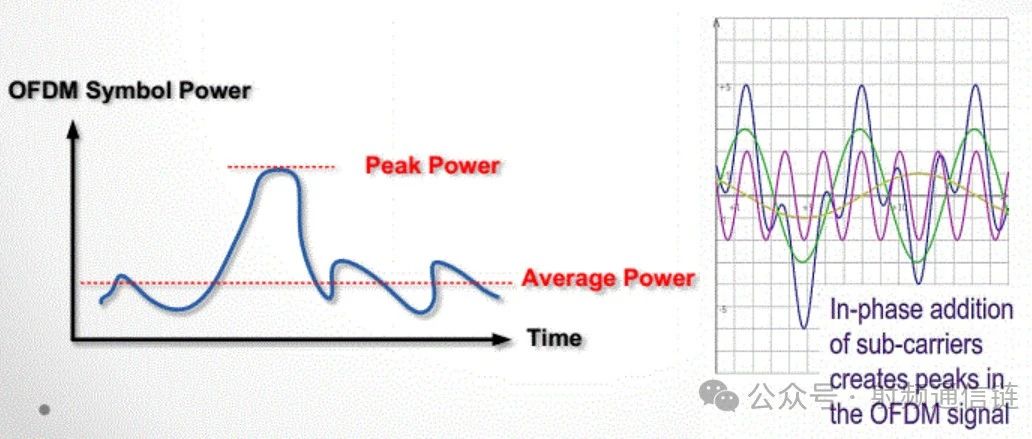

5G Massive MIMO:64 通道接收机支持多用户空分复用,有效实现频谱效率翻倍。

射电天文:多通道阵列能够高分辨率捕获微弱的宇宙信号。

与单通道系统相比,多通道设计面临着诸多严峻挑战:

通道一致性:幅度相位误差需严格控制在 ±0.5dB/±5° 以内。

噪声隔离:通道间串扰必须低于 - 80dBc。

功耗与成本:通道数量的增加会导致功耗与成本呈线性增长。

二、架构设计:如何构建高性能多通道系统?

1. 通道拓扑结构选择

超外差架构 :适用于高频段(如毫米波),通过多级混频降低噪声系数;

零中频架构 :简化设计,但需解决本振泄漏和直流偏移问题;

软件定义无线电(SDR) :基于AD9361/AD9371等芯片,支持灵活重构。

2. 本振(LO)分配策略

多通道本振同步是保障系统性能的关键因素:

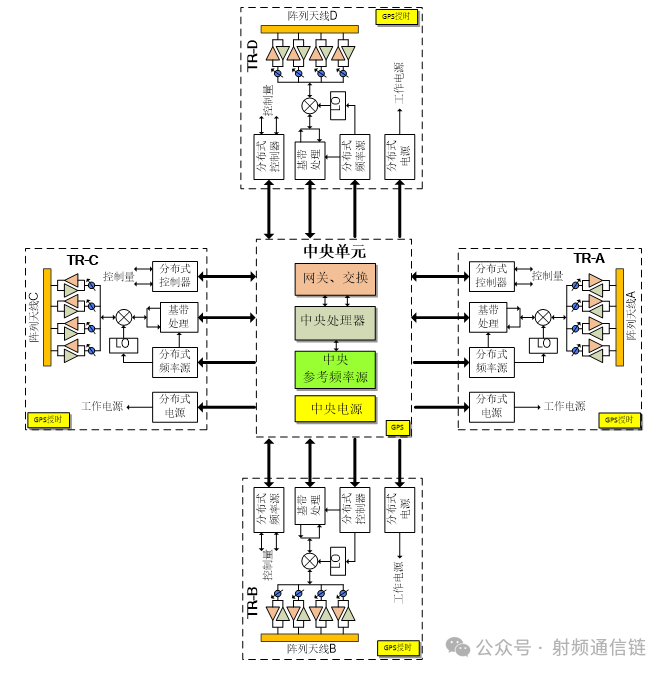

星型分配 :通过1分N功分器分配本振信号,相位误差可控在±2°;

级联分配 :采用多级放大链路,但需补偿级间损耗导致的相位漂移;

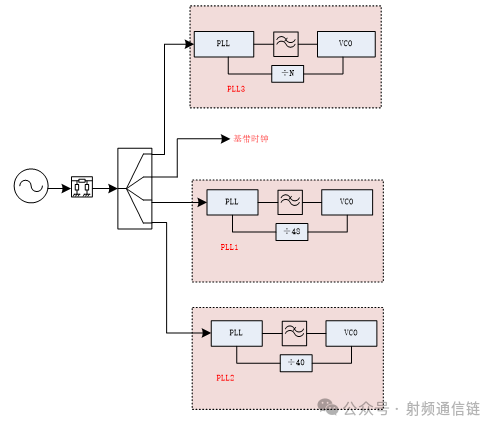

锁相环同步 :各通道独立PLL锁定同一参考时钟,精度达0.1ppm。

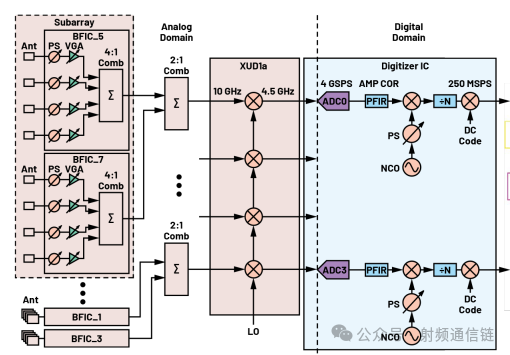

3. ADC采集与数字处理

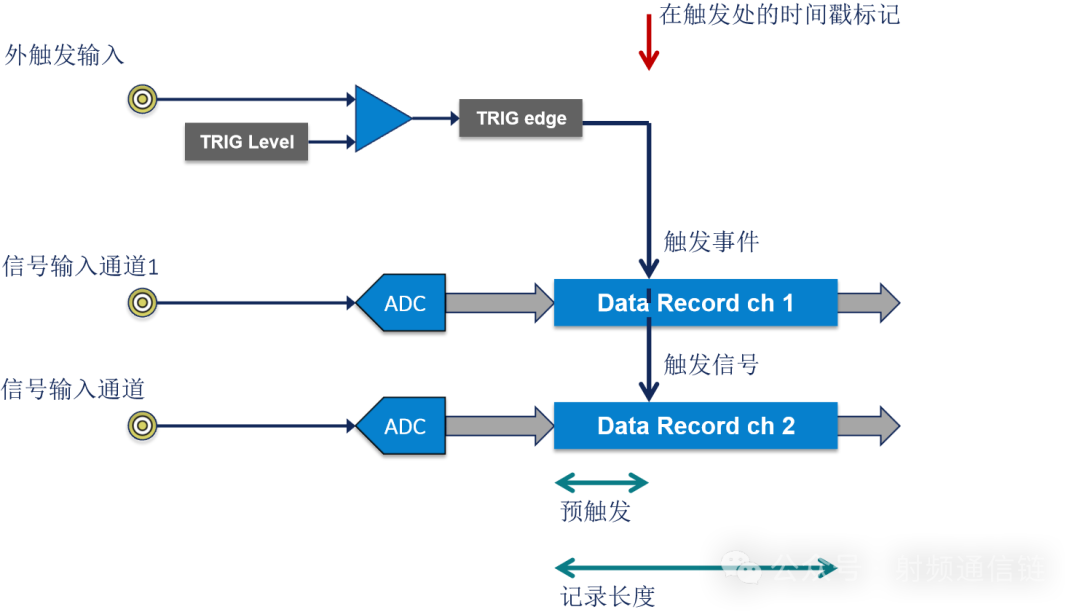

并行采样 :多通道ADC同步触发误差需<1ps;

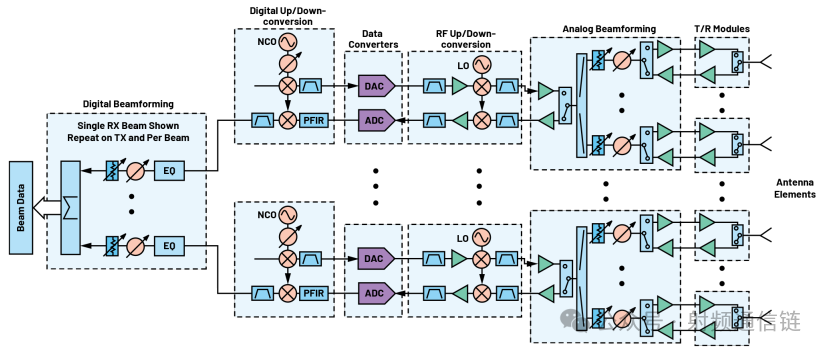

数字波束成形(DBF) :基于FPGA的FIR滤波器实现动态加权;

校准算法 :通过LMS算法实时校正通道失配。

数据 :Xilinx RFSoC系列芯片集成16通道14位ADC,采样率达5GSPS,适合大规模阵列处理。

三、实战痛点:通道一致性如何保证?

通道不一致性会引发波束指向偏差、旁瓣抬升等问题,严重影响系统性能。因此,需从硬件设计和软件校准两方面同时着手解决:

1. 硬件优化

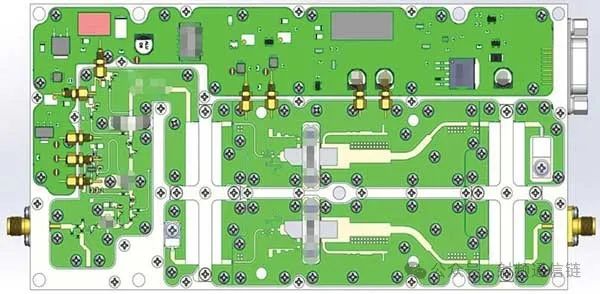

对称布局 :射频走线长度偏差<λ/10(如2.4GHz频段需<1.25mm);

温度补偿 :采用GaAs FET放大器,温漂系数低至0.01dB/℃;

电源隔离 :各通道LDO独立供电,纹波抑制比>70dB。

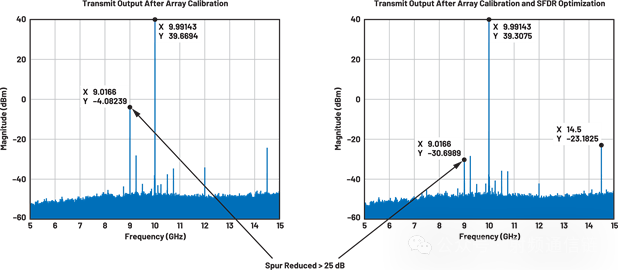

2. 软件校准

出厂校准 :利用矢量网络分析仪(VNA)测量S参数并存储补偿矩阵;

在线校准 :注入导频信号,通过最小二乘法实时更新校准系数;

AI辅助 :基于神经网络的非线性误差补偿算法,精度提升40%。

案例 :某相控阵雷达采用温度-频率二维查找表,将通道幅度波动抑制在±0.2dB内。

四、前沿趋势:多通道接收机的未来

硅基集成化 :基于CMOS工艺的16通道收发芯片(如ADI的ADRV9009)已成主流;

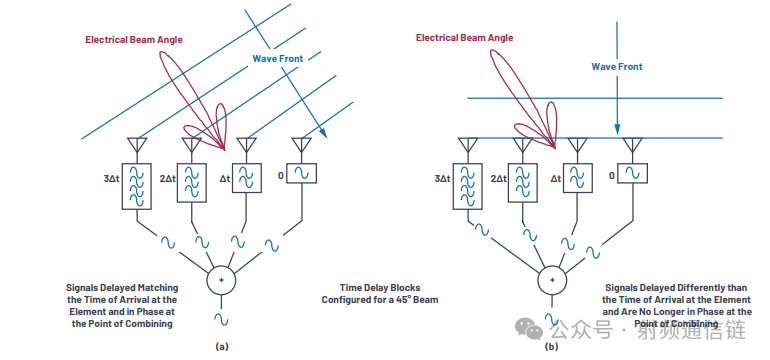

光子辅助射频 :利用光真延时网络(OTTD)解决毫米波相位同步难题;

结语

多通道接收机设计是硬件精密性与算法智能化的深度融合。随着5G-Advanced和6G技术的演进,通道数量将从64向256甚至更高规模拓展。如何在提升性能的同时控制成本与功耗?这需要工程师在架构创新、材料工艺、算法优化等维度持续突破。
