锁环的设计与实现

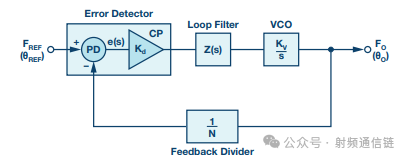

设计锁相环（PLL）电路需要系统化的方法，结合理论分析与实践经验。以下是基于问题分析的PLL设计流程及关键要点总结：
一、设计流程概述
1. 明确需求
输出频率范围：确定VCO覆盖范围（如1-2 GHz）。
频率分辨率：确定分频类型（整数/小数N分频），如1MHz步进需小数分频。

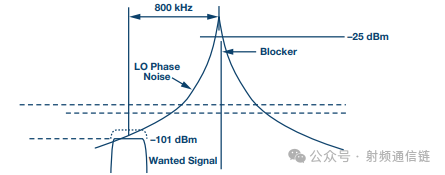

相位噪声：根据应用场景（如通信系统）设定指标。
锁定时间：如要求快速锁定（<1ms），需优化环路带宽。
杂散抑制：避免谐波干扰，如-60dBc以下。
2. 器件选型
PLL芯片：选择支持小数分频的型号，注意鉴相频率（PFD）和电荷泵电流范围。
VCO：优先集成VCO的PLL芯片，或外置低噪声VCO（如Mini-Circuits POS-1060+）。
参考振荡器：选用低相噪TCXO（如SiT5356，10MHz，-150dBc/Hz @1kHz）。

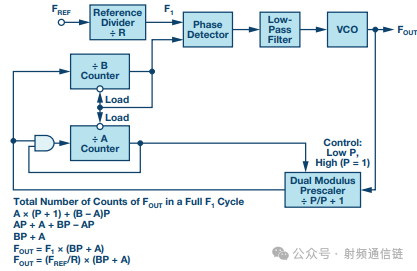

分频器：根据输出频率和参考频率计算分频比（N = Fout / Fref）。
3. 环路滤波器设计
带宽选择：通常设为鉴相频率的1/10~1/20，如Fpfd=10MHz时带宽设为100-500kHz。
滤波器类型：二阶无源滤波器（简单、低噪声）或三阶有源滤波器（高抑制）。
相位裕度：通过仿真调整RC值，目标45°-60°（避免振荡）。
元件选择：低介电吸收电容（如NP0/C0G）、低温漂电阻（如薄膜电阻）。
4. 仿真验证
使用ADIsimPLL或Keysight ADS进行时域/频域仿真，验证相位噪声、锁定时间及稳定性。
优化参数：调整电荷泵电流、滤波器阶数以平衡性能。
5. PCB布局要点

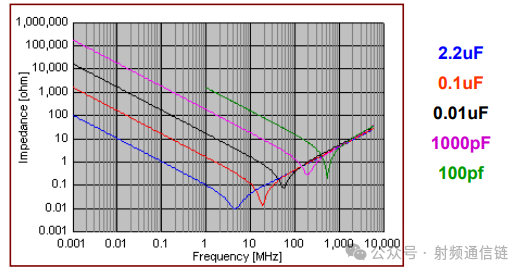

电源隔离：VCO和PLL芯片采用独立LDO供电，高频退耦电容（0.1μF+1nF）靠近引脚。
信号隔离：VCO控制线远离数字信号，环路滤波器区域避免高速走线。
接地：分层接地，模拟与数字地单点连接。
二、关键问题与解决方案
三、仿真与测试验证

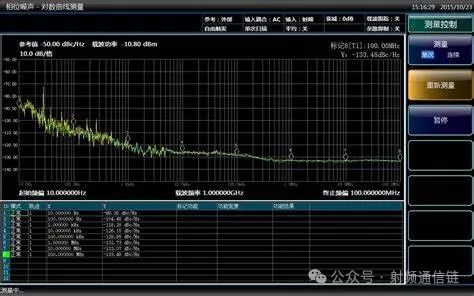

1. 相位噪声测试
使用相位噪声分析仪测量近端（1kHz~1MHz偏移）噪声，对比仿真结果。若偏差大，检查VCO贡献占比。
2. 锁定时间测量
通过跳频测试（如1GHz→1.5GHz），用相位噪声分析仪捕捉VCO控制电压稳定时间，调整带宽或电荷泵电流。

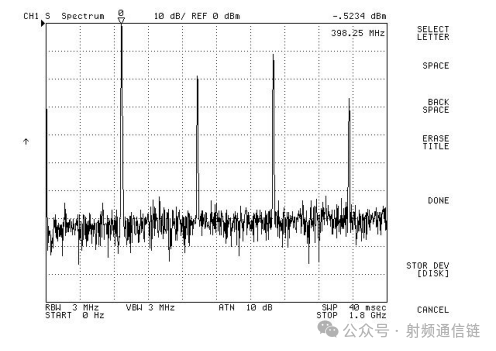

3. 杂散分析
观察相位噪声分析仪中的非谐波成分，定位来源（如参考频率泄漏、小数分频杂散），调整分频比或启用杂散抑制功能。
四、总结
PLL设计需平衡动态性能与噪声指标，通过迭代优化解决矛盾。掌握仿真工具与测试方法能显著提升效率，而良好的PCB布局是实际性能的关键保障。遇到问题时，应分模块排查（参考源→PLL芯片→滤波器→VCO），结合理论分析与实验验证，逐步逼近最优设计。
