幅度(AM)解调的原理与实现

9小时前浏览2

幅度解调是通信系统中的核心环节,负责从幅度调制(AM)的载波信号中恢复原始的信息信号。AM传输因其实现简单,在广播领域(尤其是AM无线电广播)有着悠久的历史和广泛的应用。幅度解调过程至关重要,它能将接收到的、频率较高的调制信号有效地转换为基带信号(如音频或数据),供后续处理或播放。本文旨在深入剖析幅度解调的技术原理、主流实现方法(尤其是包络检波)及其优化策略,并探讨其关键特性与应用。

幅度调制 (AM) 原理

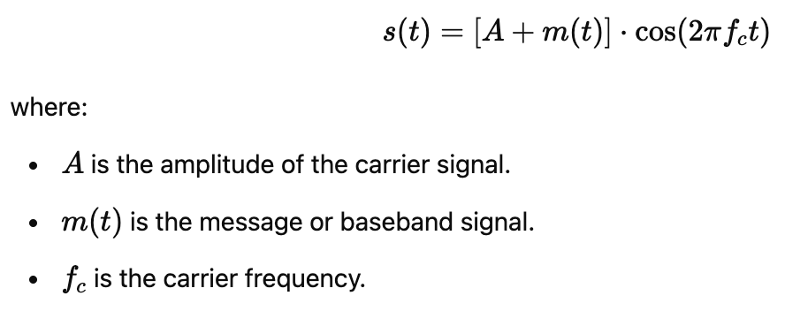

在幅度调制中,高频载波信号的幅度根据信息信号(也称为基带信号)的幅度而变化。载波频率通常远高于信息信号频率,使其能够远距离传输,使其适用于无线电通信。在数学上,AM 信号 s(t) 可以表示为

解调过程旨在从接收到的 AM 信号 s(t) 中检索 m(t)。解调过程旨在从接收到的 AM 信号 s(t) 中检索 m(t)。

幅度解调基础知识

幅度解调涉及从 AM 波中提取消息信号。AM 解调的方法多种多样,但最常用的是,因为它在无线电广播等低频应用中简单高效。包络检测基于调制波包络跟随原始信号 m(t) 的幅度变化的观察。解调电路的目标是检索这个包络,从而重建原始信息。

幅度解调中的包络检测

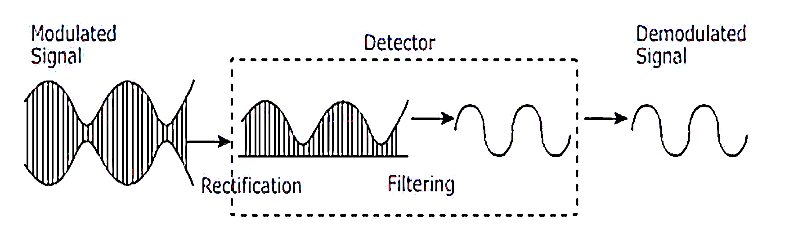

包络检测器使用整流元件(如二极管)来消除调制信号波形的一半,从而有效地“整流”信号。校正后,低通滤波器会去除高频分量,留下代表原始调制的基带信号(信息信号)。

包络探测器电路通常包括:

·用于整流的二极管。

·一个电容器,用于存储电荷和平滑信号。

·与电容器并联的电阻器将其缓慢放电,使电路遵循调制信号的包络。

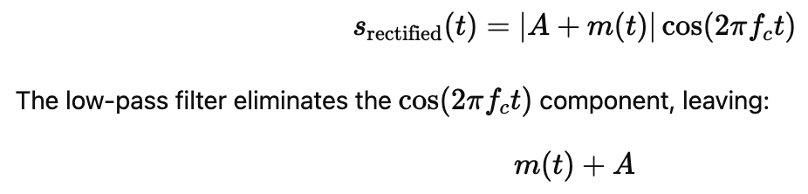

整流信号将电容器充电至每个半周期的峰值电压水平。随着信号幅度的减小,电容通过电阻放电,从而产生接近原始调制包络的输出。整流后的 AM 信号(s(t) 的绝对值)可以表示为:

此表达式给出原始消息信号 m(t) 加上直流偏移量 A。如有必要,可以消除直流偏移,只留下所需的基带信号 m(t)。

AM 包络检测器的电路设计

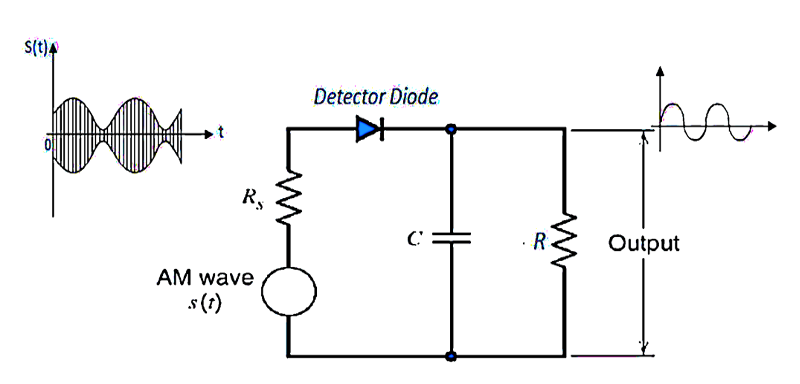

在包络检测器中,如图所示,电路由以下组件组成:

二极管 :充当整流器,仅允许电流沿一个方向流动,从而消除一半的波形。

电阻器 (R): 控制电容器的放电率。

电容 (C): 平滑整流后的波形,保持信号的包络。

该检测器电路的设计需要仔细选择 R 和 C 值,以确保高效解调。如果 R 和 C 值过高,电容器的放电速度可能不够快,从而导致输出信号失真。相反,如果 R 和 C 值太低,则检测器可能无法充分跟随包络,从而导致保真度损失。应优化 RC 时间常数 τ=RC 以匹配包络变化的速率,这与消息信号 m(t) 中的最高频率分量有关。通常,时间常数应满足:

其中 fm 是基带信号中的最高频率,f c是载波频率。这种情况确保电路准确跟踪调制信号的包络,而不会产生明显的损失。

AM 解调技术的类型

除包络检波外,其他AM解调方法也各具特点:

平方律检波:

原理: 利用二极管等器件的非线性伏安特性(近似为平方律区域),使输出电流/电压与输入电压的平方成正比。输入AM信号 (s(t)) 经过平方后产生包含 m(t) 分量的项,再经低通滤波即可提取。

优点: 对小信号灵敏度较高。

缺点: 产生严重的谐波失真和互调失真,线性度差,动态范围小,功率效率低。主要用于早期或要求不高的简单接收设备。

同步解调(相干检调):

原理: 在接收端产生一个与发射载波同频同相 (即相干)的本地载波信号 cos(2πfc t + φ)。将接收到的AM信号 s(t) 与此本地载波相乘(混频): s(t) * cos(2πfc t + φ) = [A + m(t)] * cos(2πfc t) * cos(2πfc t + φ) = (1/2)[A + m(t)] * [cos(4πfc t + φ) + cos(φ)] 结果包含高频分量 (4πfc t) 和低频分量。低通滤波器滤除高频分量后,得到 (1/2)[A + m(t)] cos(φ)。

关键: 本地载波的相位 φ 必须精确为0(或恒定小值)。若 φ = 90°,则输出为0;若 φ 漂移,输出幅度会波动甚至消失。

载波恢复: 实现同步解调的核心是载波恢复电路 ,通常采用锁相环(PLL) 技术从接收信号中提取出精确的频率和相位信息来锁定本地振荡器。

优点: 抗噪声性能优异 (无阈值效应),线性度好 ,动态范围大,能够解调抑制载波的双边带(DSB-SC)和单边带(SSB) 信号(这是包络检波做不到的)。

缺点: 电路复杂 、成本高 ,对载波频率和相位同步精度要求极其严格 。广泛应用于高性能通信系统(如专业无线通信、数字通信系统的载波恢复模块)

AM 解调的应用AM解调的应用

幅度解调技术广泛应用于:

AM无线电广播: 最经典和广泛的应用,通过中波或短波频段进行音频信号的长距离传输。

航空通信(VHF AM): 部分航空甚高频(VHF)语音通信仍采用AM制式。

某些双向无线电系统: 一些传统的对讲机和专业无线通信系统。

仪器仪表与传感器系统: 用于恢复某些类型的传感器信号或测量设备中的微弱调制信号。

软件无线电(SDR): 在现代SDR平台中,AM解调(包括包络检波和同步解调)算法可以在通用处理器或FPGA上通过软件编程高效实现,提供灵活性和可配置性。

包络检波的优缺点

优点:

电路极其简单: 仅需几个无源元件(二极管、电阻、电容),易于设计和实现。

成本低廉: 元件价格低,适合大规模生产(如消费级AM收音机)。

功耗极低: 非常适合电池供电的便携设备。

无需载波同步: 避免了复杂的载波恢复电路(如PLL),大大简化接收机设计。

缺点:

抗噪声性能差: 容易受到加性噪声干扰,噪声会直接影响解调出的包络。

存在阈值效应: 当输入信噪比(SNR)降低到一定程度(阈值点)以下时,解调输出信噪比会急剧恶化,性能崩溃。

对过调制敏感: 当调制指数 > 1(过调制)时,包络不再反映原始m(t),导致严重失真,检波器无法 正确恢复信号。

非相干解调: 无法解调抑制载波的双边带(DSB-SC)和单边带(SSB) AM信号。

引入直流偏移: 输出包含载波幅度分量A,需要额外电路(隔直电容)去除。

易失真: 可能出现对角线剪切失真(RC过大)或残留载波纹波(RC过小)。

选择性差: 对相邻信道干扰的抑制能力不如采用带通滤波器和同步检波的接收机。




来源:射频通信链
