射频系统需求分析与功放设计关键技术

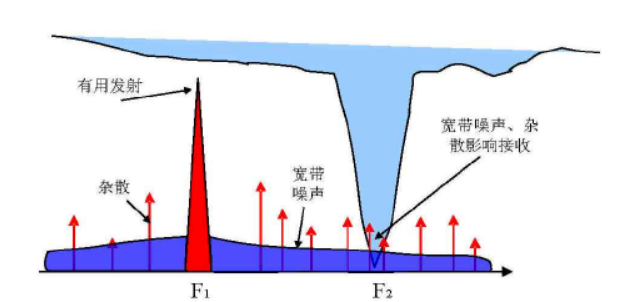

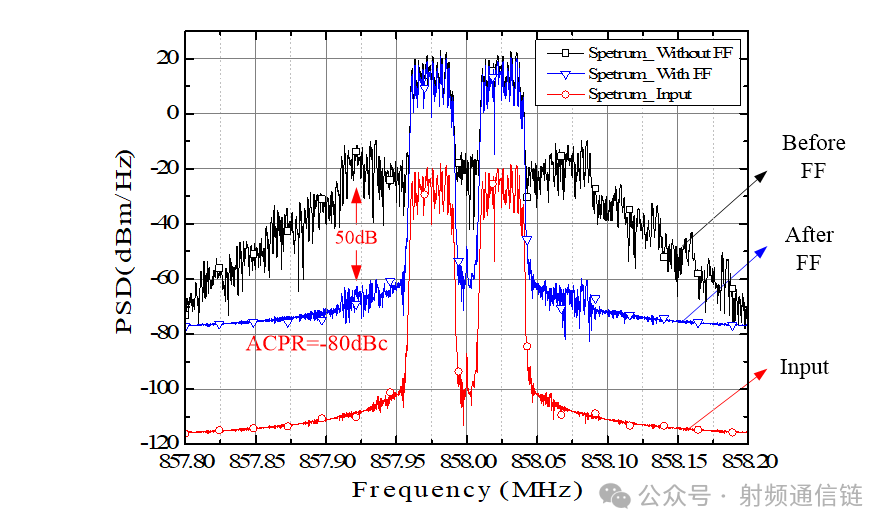

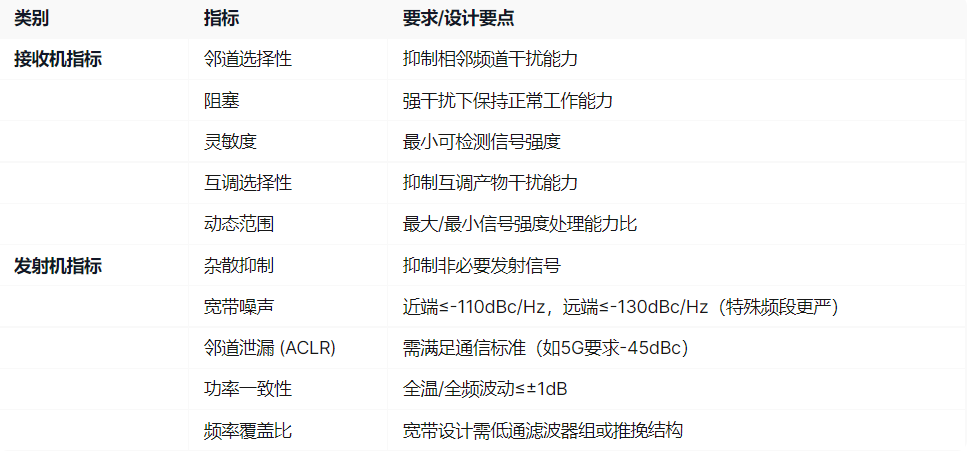

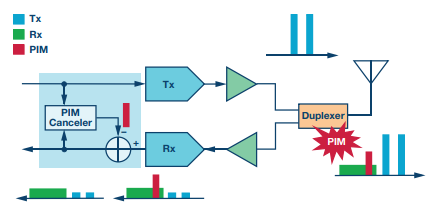

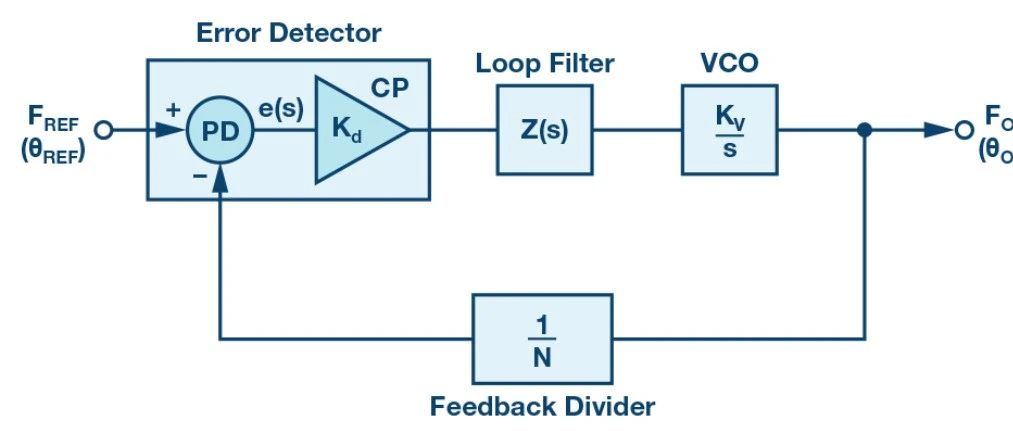

锁相环（Phase-Locked Loop, PLL）作为现代电子系统的核心组件，在时钟生成、频率合成和信号处理等领域扮演着关键角色。从智能手机的射频前端到高精度仪器的频率源，PLL 以其独特的相位反馈机制实现了对输出信号的精确控制。本文将系统解析 PLL 的工作原理，深入探讨其核心模块的设计要点，并结合工程实践中的挑战，提供从理论到应用的完整设计指南。PLL 的基本原理与架构PLL 的本质是一个负反馈控制系统，通过动态调整输出信号的相位和频率，使其与参考信号保持同步。其基本架构包含四个核心模块：鉴频鉴相器（PFD）、电荷泵（CP）、环路滤波器（LPF）和压控振荡器（VCO），以及反馈分频器。当系统处于锁定状态时，输出频率 FO 与参考频率 FREF 满足FO = N* FREF，其中N为反馈分频比。鉴频鉴相器与电荷泵的协同工作鉴频鉴相器是 PLL 的 “相位感知” 核心，其典型结构由两个 D 触发器和一个延迟元件组成。当参考信号（+IN）与反馈信号（-IN）存在频率差时，PFD 会产生持续的 “向上” 或 “向下” 脉冲：若 + IN 频率高于 - IN，PFD 输出高电平脉冲，驱动电荷泵向环路滤波器注入正电流；反之则注入负电流。这种电流脉冲的持续时间反映了相位差的大小，而极性则由频率差的方向决定。电荷泵作为 PFD 与环路滤波器之间的接口，将相位差转换为电流信号。理想情况下，电荷泵应具备快速开关能力和低泄漏电流，以确保相位误差被准确转换为电压控制信号。环路滤波器与压控振荡器的频率控制环路滤波器作为 PLL 的 “低通滤波” 环节，对电荷泵输出的电流脉冲进行积分，生成平滑的 VCO 调谐电压。其带宽选择是 PLL 设计的关键权衡点：窄带宽（如 < 1kHz）能有效抑制参考源和 PFD 引入的带内噪声，但会延长锁定时间；宽带宽则反之，适用于需要快速频率切换的场景（如跳频通信）。压控振荡器是 PLL 的 “频率执行器”，通过变容二极管等可调元件实现频率与电压的线性转换。VCO 的核心指标是相位噪声，其质量因子（Q 值）决定了噪声水平：高 Q 值电路在 100kHz 偏移处相位噪声可达 - 115dBc/Hz，但频率覆盖范围较窄；宽频 VCO虽覆盖 4-8GHz，但相位噪声恶化至 - 100dBc/Hz。PLL 的核心架构与技术演进随着应用场景的扩展，PLL 架构从基础整数 N 型发展出分数 N 型，以平衡频率分辨率和相位噪声性能。两种架构的差异直接影响系统设计的关键参数选择。整数 N PLL：简单性与噪声挑战整数 N PLL 的输出频率严格为参考频率的整数倍，适用于频率步进较大的场景（如固定频率时钟生成）。其反馈分频比 N 为整数，设计中需注意：当N 值较高时，带内相位噪声按 20log(N) 恶化。例如，在 1.8GHz 输出场景中，整数 N PLL 采用 13MHz 参考频率时，FOM（品质因数）计算为 - 223 + 10log (13MHz) + 20log (138) = -109dBc/Hz，优于同条件下的分数 N PLL。整数 N 架构的杂散主要来源于 PFD 频率及其谐波，可通过窄带环路滤波器抑制。但当需要小频率步进（如 GSM 通信中的 200kHz 间隔）时，整数 N PLL 被迫采用低参考频率，导致 N值飙升至 9000 以上，带内噪声恶化至 - 91dBc/Hz，此时分数 N 架构成为更优选择。分数 N PLL：分辨率与噪声的平衡艺术分数 N PLL 通过引入小数分频比（如 N = NINT + NFRAC/MOD ），在保持高参考频率的同时实现精细频率步进。以 5G 本地振荡器设计为例，HMC704 分数 N PLL 采用 50MHz PFD 频率，将 N 值从整数 N 架构的 7400 降至 148 + 0/50，使 8kHz 偏移处的相位噪声从 - 90.5dBc/Hz 改善至 - 105.7dBc/Hz，提升 15dB。分数 N 技术的核心是通过 Σ-Δ 调制器对瞬时分频比进行平均，但其代价是引入分数杂散。当分频比接近整数边界时，杂散尤为显著，需通过调整参考频率或优化 VCO 输出缓冲来抑制。PLL 设计的工程实践与关键步骤从指标到架构的系统规划设计伊始需明确核心指标：参考频率 F_REF、输出频率范围、频率步进、相位噪声、锁定时间和杂散抑制。对于固定频率应用（如时钟净化），整数 N PLL 因低噪声优势成为首选；而对于需要小步进的场景（如通信频段切换），分数 N 架构更具优势。以 1.8GHz 输出、200kHz 步进的 GSM 系统为例：若采用整数 N PLL，需将参考频率设为 200kHz，导致 N = 9000 ，带内噪声恶化至 - 91dBc/Hz；而分数 N PLL 可采用 13MHz 参考频率，通过 N = 138 + N_FRAC/65 实现 200kHz 步进，带内噪声维持在 - 106dBc/Hz。环路滤波器的参数优化环路滤波器设计需平衡相位噪声、锁定时间和稳定性。典型设计步骤如下：带宽选择：通常设为 PFD 频率的 1/10 以下，如 50MHz PFD 对应带宽≤5MHz；相位裕度：目标设为 45°-60°，以避免滤波器谐振峰值引入额外抖动；元件选型：使用高精度电阻电容（误差≤1%），并尽量靠近 PLL 芯片布局，减小寄生效应。PCB 布局与调试的关键要点PCB 布局对 PLL 性能至关重要，需遵循以下原则：信号完整性：参考输入端口需匹配阻抗（如 50Ω），并联电容应尽可能小，避免降低信号 slew rate；电源分离：模拟与数字电源严格分离，VCO 电源尤其敏感，需采用低噪声 LDO（如噪声密度 < 10nV/√Hz）；元件靠近：环路滤波器元件（R、C）紧邻 PLL 芯片放置，反馈路径尽量短，减少寄生电感。调试阶段可借助 MUXOUT 引脚监测内部状态：通过查看 R 计数器输出确认参考信号有效性，观察 N 分频器输出验证反馈路径正确性。时域分析需用示波器检查 SPI 时序，确保数据建立时间满足规范（输入高电压≥1.5V，低电压≤0.6V）。频谱分析则关注相位噪声曲线与杂散点，若实测值与仿真不符，需排查环路滤波器元件值偏差或参考源噪声超标。高性能 PLL 的应用与前沿挑战5G 通信中的窄带 LO 设计5G 系统对 PLL 的关键指标是误差矢量幅度（EVM）和 VCO 阻塞性能。EVM 反映调制信号的失真程度，对于 64-QAM 调制需≤8%，这要求 PLL 在 1kHz-100MHz 偏移范围内的集成相位噪声足够低。VCO 阻塞性能则关乎接收机抗干扰能力：若 VCO 相位噪声过高，800kHz 外的强干扰信号（-25dBm）可能混叠至接收频段，淹没 - 101dBm 的弱信号。低抖动时钟的精密设计高速 ADC/DAC 对采样时钟的抖动极为敏感，如 12 位 ADC 要求时钟抖动 < 100fs，否则信噪比（SNR）将劣化。设计低抖动时钟 PLL 需注意：低 N 值优先：固定频率应用中，选择 F_REF为输出频率的整数因子，如输出 1GHz 时钟时采用 100MHz 参考， N = 10 ；环路优化：使 PLL 带内噪声与 VCO 噪声在中频处相交，实现最小抖动；相位裕度：保持 60° 左右，避免滤波器峰值引入额外抖动。 来源：射频通信链
