频谱仪能测哪些指标?

10小时前浏览1

在射频领域,频谱仪是工程师们手中的“利器”,它能将复杂的信号以直观的频谱形式展现出来,帮助我们洞察信号的奥秘。但你真的了解并会使用频谱仪吗?

(一)频谱仪基础:关键参数与原理

两个核心参数:RBW与VBW

RBW(分辨率带宽)

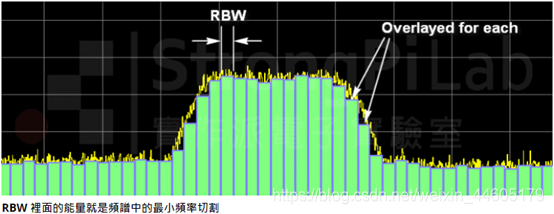

定义:它是频谱仪中中频滤波器的3dB带宽,相当于对信号频谱进行“切割”的最小频率单位。

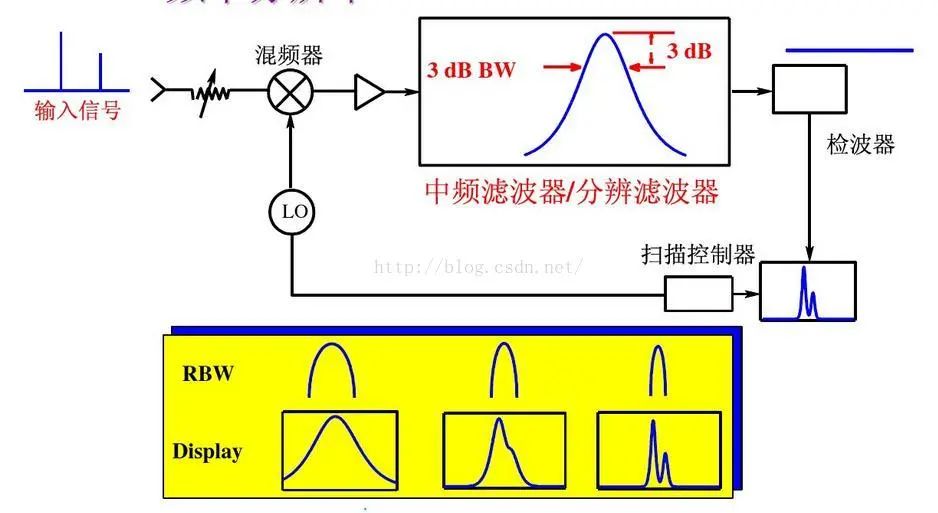

 RBW是频谱仪中中频滤波器的3dB带宽。

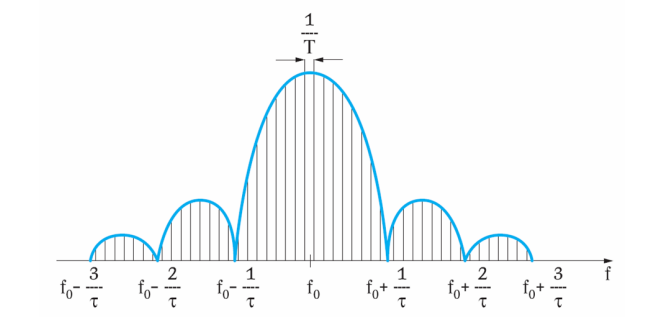

当测量分辨率带宽(RBW)设置为明显小于脉冲重复频率(=1/T)的值,可以分辨单个谱线。

从采样的角度来说,要想区分两个信号,必须把RBW的设置要小于两个信号的间隔才能完全区分两个信号。

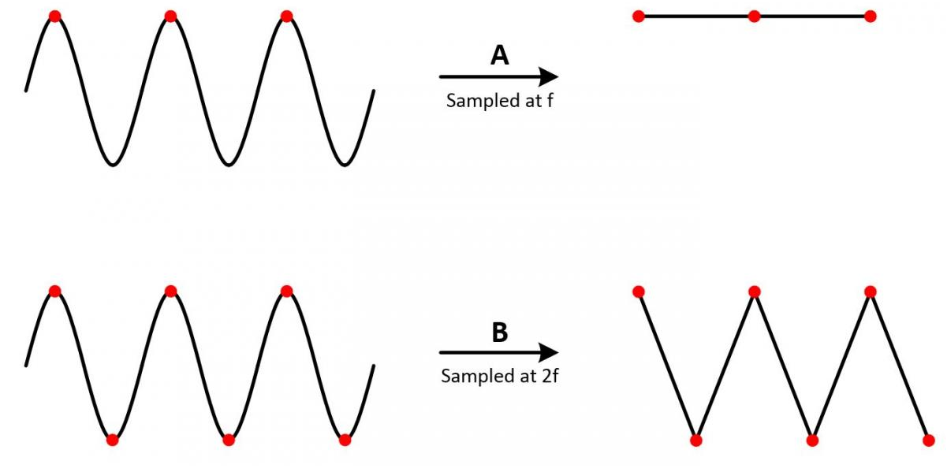

RBW的设置要小于采样的间隔,根据ADC的采样定理,数字信号如果要能够恢复模拟信号,一个周期内至少要采集两个点。

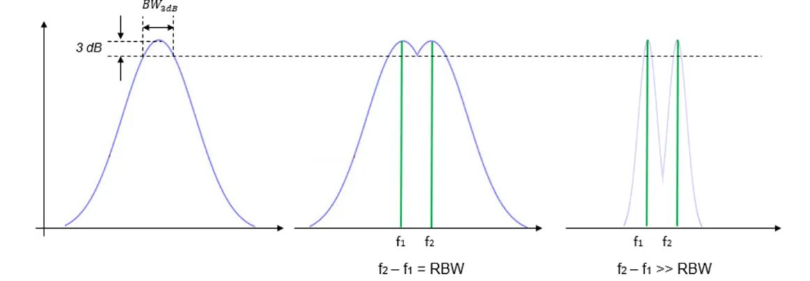

如果双音信号频间距远远小于中频滤波器的带宽,那么频谱仪是无法“分辨”出这两根谱线的,而是“误认为”是一根谱线。当频间距与中频滤波器带宽相等时,频谱仪测得的频谱将如图所示,通常认为此时为可分辨的临界点。如果将RBW设置得远远小于频间距,则可以非常清晰的将两个信号分辨出来,如图(右)所示。

举例来说一下RBW的设置怎么影响我们测试指标

在测试一个设备有没有杂散的时候,我们通常会把RBW打的很宽,因为这样可以观测到更宽的范围。但是这时候如果近端有带外杂散,如果我们的RBW打的比较宽,可能就无法发现这个杂散。

(二)RBW除了影响分辨率还影响什么?

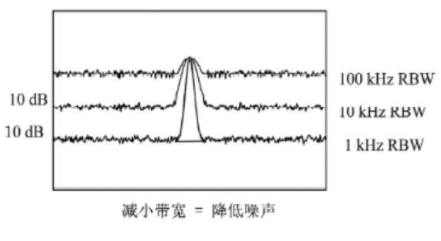

底噪声影响:RBW越大,频谱仪测量到的底噪声越高。

公式表明,RBW增大10倍,底噪抬高10dB(Noise Floor, rms = -174dBm/Hz + NFSA + 10lg(RBW))。因此,减小RBW可降低噪底,提升小信号的观测能力。

VBW(视频带宽)

定义:检波后视频滤波器的带宽,用于平滑检波包络。

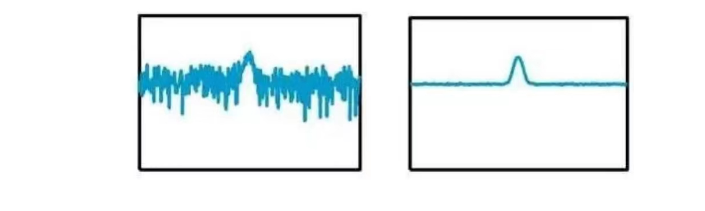

作用:VBW越小,测试曲线越光滑,测量精度越高。通常可根据RBW自适应调整,或在需要细腻显示时手动调小。

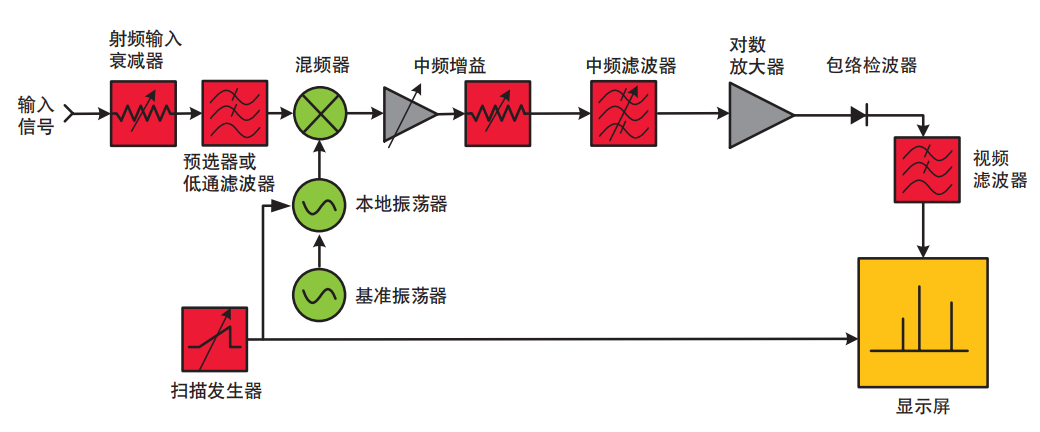

工作原理:超外差结构的奥秘

频谱仪多采用超外差结构,核心流程如下:

信号输入:射频信号经衰减器调整电平,避免混频器过载。

混频处理:与本振信号混频,将射频信号转换为固定中频信号,便于后续处理。

滤波与放大:中频信号通过分辨率带宽滤波器,筛选出目标频率分量并放大。

检波与显示:包络检波器提取信号幅度信息,经视频滤波后在屏幕上显示频谱。

重要指标:

动态范围与灵敏度

动态范围:能同时测量的最大信号与最小信号的幅度差,受混频器非线性和底噪声限制。例如,测量谐波失真时,需确保被测信号与杂散信号均在动态范围内。

灵敏度:频谱仪能检测到的最小信号电平,取决于底噪声和噪声系数。灵敏度越高,越适合弱信号测量,如无线通信中的基站覆盖测试。

频谱仪使用全流程

开机与校准:确保测量准确

开机预热:多数频谱仪需预热15-30分钟,使内部器件稳定,尤其是本振源。

自动校准:通过内部校准信号(幅度参考信号)校准幅度精度,部分高端机型支持温度漂移自动补偿。

参数设置:精准定位信号

中心频率与扫宽

中心频率:设置为被测信号的中心频率,使信号出现在屏幕中央。

扫宽:根据信号带宽选择,若已知信号频率范围为100MHz-200MHz,扫宽可设为100MHz(起始100MHz,终止200MHz)。

RBW与VBW设置

初始设置:先粗设RBW为信号带宽的2-3倍,观察信号轮廓;再逐步减小RBW,直至信号频谱稳定。

VBW建议:通常设为RBW的1/3-1/10,如RBW=10kHz时,VBW可设为3kHz,以平衡平滑度与响应速度。

衰减器调整:根据输入信号强度,调整衰减器使信号电平在混频器线性范围内(避免压缩),通常从0dB开始逐步增加,直至信号幅度稳定。

(三)信号测量:从基础到进阶

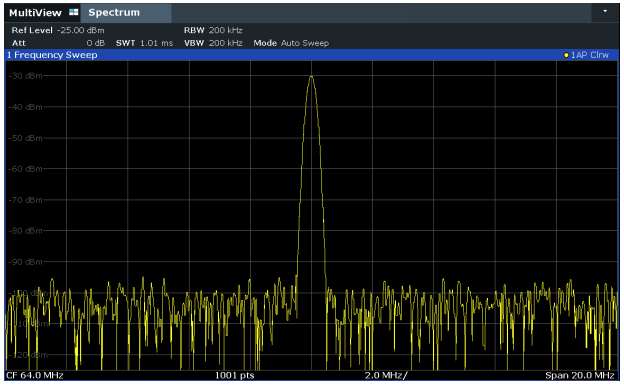

单音信号测量

- 直接读取屏幕上信号峰值的频率和幅度,注意使用峰值检波器确保最大幅度被捕获。

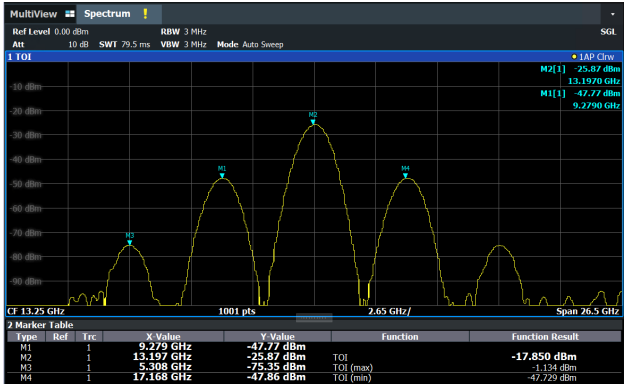

双音信号测量(互调失真)

  输入两个等幅信号,设置RBW小于两信号频间距,观测中间的三阶互调产物(2f1-f2、2f2-f1),计算其与基波的幅度差。

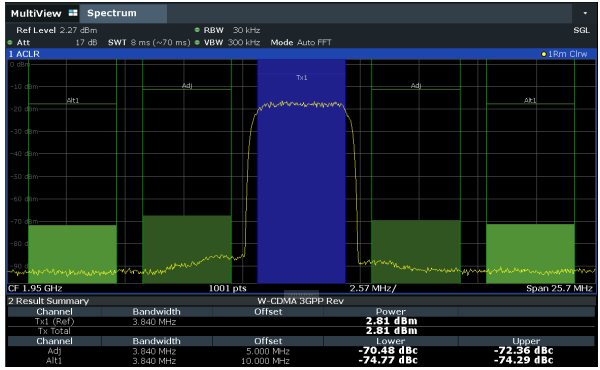

邻道功率测量(ACPR)

 - 针对数字通信信号,设置合适的信道带宽和频偏,利用频谱仪内置模板测试信号能量泄漏到邻道的程度。

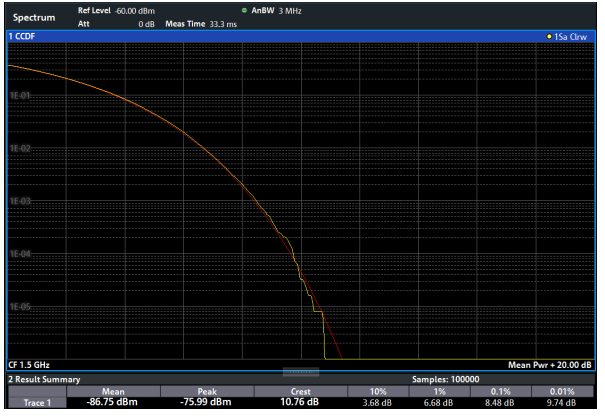

CCDF

CCDF是直接测量和可视化信号峰均比统计特性 的最常用工具。峰均比本身是一个瞬时的或平均的概念,而CCDF则完整地展示了峰均比的概率分布。CCDF描述信号瞬时功率超过其平均功率某一特定值的概率 。用“在多长时间内”来表述概率(更严谨的说法是“信号在多大比例的时间内”)非常直观。

相位噪声测量

连接高稳定度信号源,启用相位噪声测量功能,设置偏移频率范围,读取指定频偏处的噪声电平(dBc/Hz)。

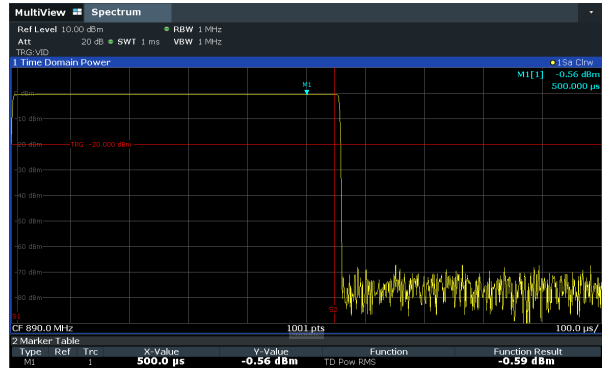

Zero span

Zero Span模式在频谱分析仪中是一种强大的工具,主要用于时域分析,能够帮助用户深入理解信号的特性及其在时间上的变化.可以测量功放的爬坡时间,分析信号特性等。

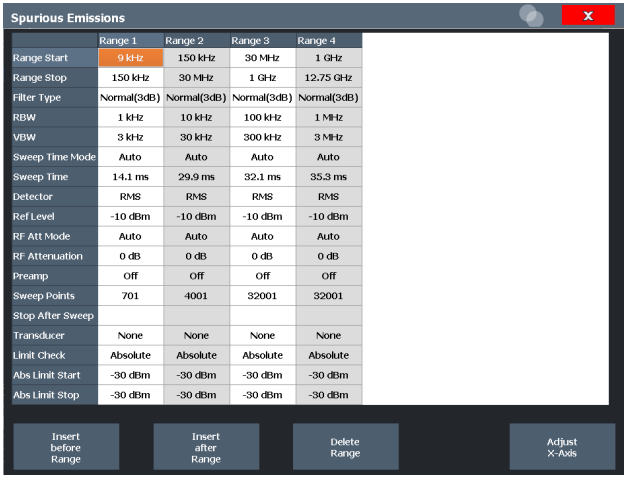

杂散辐射测试

杂散辐射测量用于监测放大器产生的、在指定频率范围之外的无用信号。通常,杂散辐射是在宽频率范围内进行测量的。杂散辐射测量允许用户灵活定义所有测量参数。

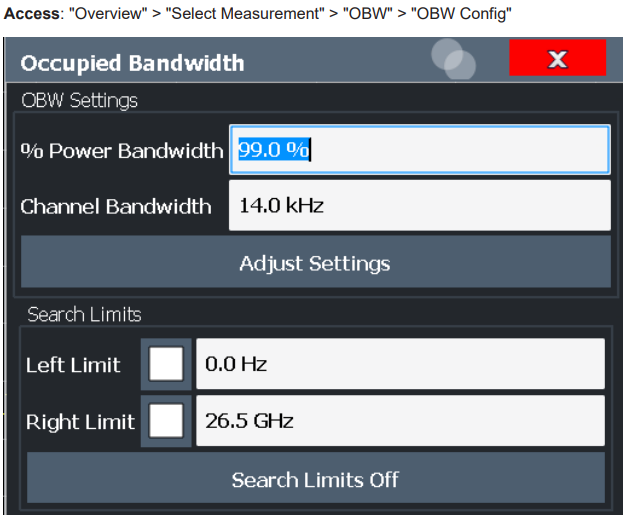

占用带宽(OBW)

调制信号的一个重要特性是其占用带宽,即必须包含一定百分比功率的带宽。例如,在无线通信系统中,必须限制占用带宽,以实现相邻通道中无失真的传输。

数字调制与实时分析

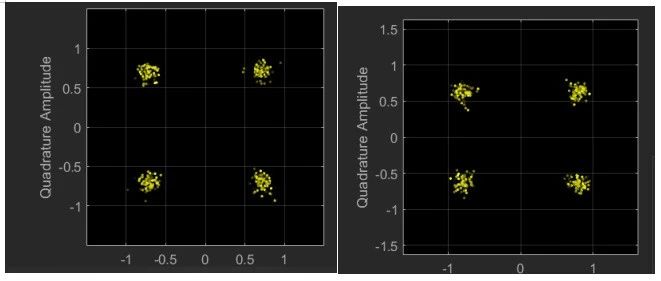

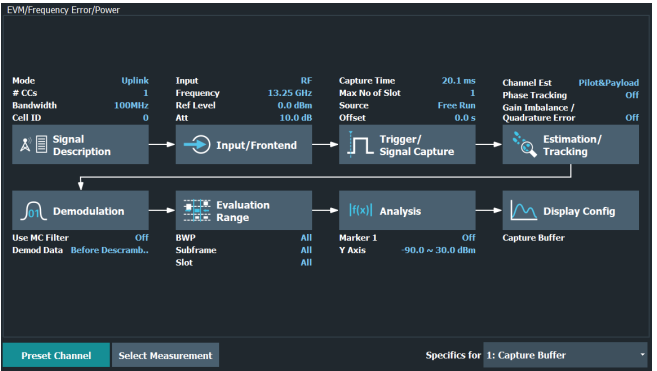

 -数字调制分析:利用频谱仪的矢量信号分析功能解调QPSK、256QAM等信号,查看星座图、误差矢量幅度(EVM)等指标,评估调制质量。

实时频谱分析:针对捷变信号(如雷达脉冲、跳频通信),启用实时模式捕获瞬态频谱,通过密度显示(Histogram)观察信号出现概率,避免传统扫频模式的漏测问题。

总结:

频谱仪的使用不仅是操作按钮的组合,更是对信号理论、仪器原理和工程实践的综合运用。

基础层

需掌握RBW/VBW的物理意义与设置逻辑,

应用层需熟悉各类测量场景的参数配置,

进阶层则需结合仪器特性优化测量方案(如本振稳定、预选器协同)。 初学者可从单音信号测量起步,逐步尝试双音、调制信号等复杂场景,同时注重校准与误差分析

 下次拿起频谱仪时,不妨带着这些思考:我是否选对了RBW?噪声对测量的影响有多大?这个杂散是真实存在还是仪器失真?带着问题探索,你将解锁更多频谱仪的隐藏技能。
