锁相环（PLL）的原理及设计：从基础架构到工程实践
锁相环（Phase-Locked Loop, PLL）作为现代电子系统的核心组件，在时钟生成、频率合成和信号处理等领域扮演着关键角色。从智能手机的射频前端到高精度仪器的频率源，PLL 以其独特的相位反馈机制实现了对输出信号的精确控制。本文将系统解析 PLL 的工作原理，深入探讨其核心模块的设计要点，并结合工程实践中的挑战，提供从理论到应用的完整设计指南。
PLL 的基本原理与架构

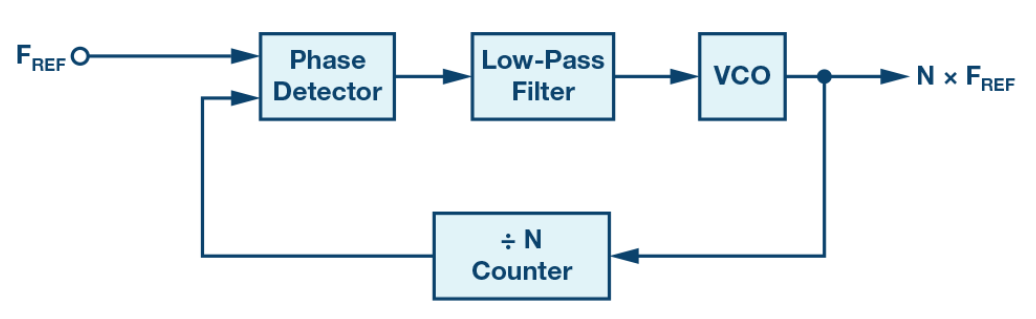

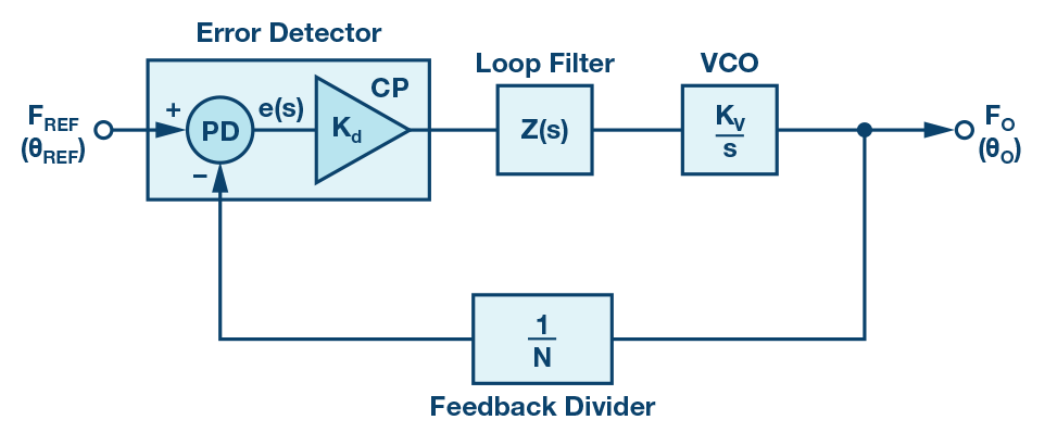

PLL 的本质是一个负反馈控制系统，通过动态调整输出信号的相位和频率，使其与参考信号保持同步。其基本架构包含四个核心模块：鉴频鉴相器（PFD）、电荷泵（CP）、环路滤波器（LPF）和压控振荡器（VCO），以及反馈分频器。当系统处于锁定状态时，输出频率 FO 与参考频率 FREF 满足FO = N* FREF，其中N为反馈分频比。
鉴频鉴相器与电荷泵的协同工作

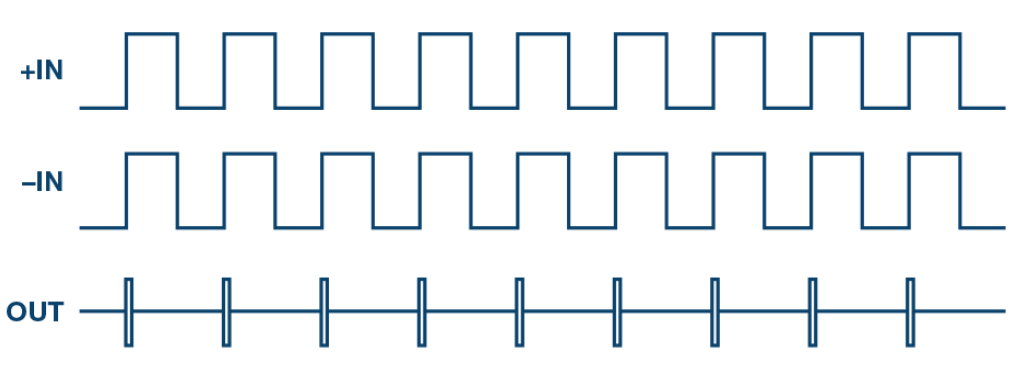

鉴频鉴相器是 PLL 的 “相位感知” 核心，其典型结构由两个 D 触发器和一个延迟元件组成。当参考信号（+IN）与反馈信号（-IN）存在频率差时，PFD 会产生持续的 “向上” 或 “向下” 脉冲：若 + IN 频率高于 - IN，PFD 输出高电平脉冲，驱动电荷泵向环路滤波器注入正电流；反之则注入负电流。这种电流脉冲的持续时间反映了相位差的大小，而极性则由频率差的方向决定。
电荷泵作为 PFD 与环路滤波器之间的接口，将相位差转换为电流信号。理想情况下，电荷泵应具备快速开关能力和低泄漏电流，以确保相位误差被准确转换为电压控制信号。
环路滤波器与压控振荡器的频率控制
环路滤波器作为 PLL 的 “低通滤波” 环节，对电荷泵输出的电流脉冲进行积分，生成平滑的 VCO 调谐电压。其带宽选择是 PLL 设计的关键权衡点：窄带宽（如 < 1kHz）能有效抑制参考源和 PFD 引入的带内噪声，但会延长锁定时间；宽带宽则反之，适用于需要快速频率切换的场景（如跳频通信）。
压控振荡器是 PLL 的 “频率执行器”，通过变容二极管等可调元件实现频率与电压的线性转换。VCO 的核心指标是相位噪声，其质量因子（Q 值）决定了噪声水平：高 Q 值电路在 100kHz 偏移处相位噪声可达 - 115dBc/Hz，但频率覆盖范围较窄；宽频 VCO虽覆盖 4-8GHz，但相位噪声恶化至 - 100dBc/Hz。
PLL 的核心架构与技术演进
随着应用场景的扩展，PLL 架构从基础整数 N 型发展出分数 N 型，以平衡频率分辨率和相位噪声性能。两种架构的差异直接影响系统设计的关键参数选择。

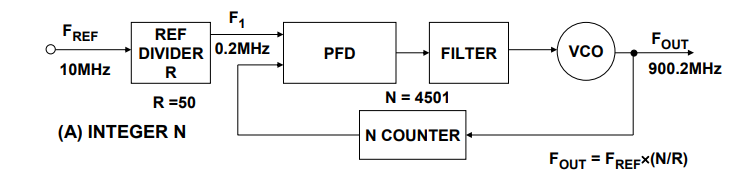

整数 N PLL：简单性与噪声挑战
整数 N PLL 的输出频率严格为参考频率的整数倍，适用于频率步进较大的场景（如固定频率时钟生成）。其反馈分频比 N 为整数，设计中需注意：当N 值较高时，带内相位噪声按 20log(N) 恶化。例如，在 1.8GHz 输出场景中，整数 N PLL 采用 13MHz 参考频率时，FOM（品质因数）计算为 - 223 + 10log (13MHz) + 20log (138) = -109dBc/Hz，优于同条件下的分数 N PLL。
整数 N 架构的杂散主要来源于 PFD 频率及其谐波，可通过窄带环路滤波器抑制。但当需要小频率步进（如 GSM 通信中的 200kHz 间隔）时，整数 N PLL 被迫采用低参考频率，导致 N值飙升至 9000 以上，带内噪声恶化至 - 91dBc/Hz，此时分数 N 架构成为更优选择。

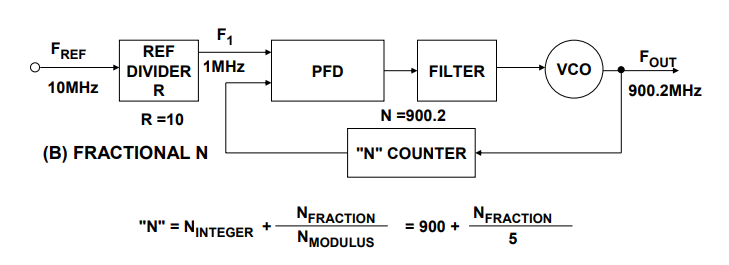

分数 N PLL：分辨率与噪声的平衡艺术
分数 N PLL 通过引入小数分频比（如 N = NINT + NFRAC/MOD ），在保持高参考频率的同时实现精细频率步进。以 5G 本地振荡器设计为例，HMC704 分数 N PLL 采用 50MHz PFD 频率，将 N 值从整数 N 架构的 7400 降至 148 + 0/50，使 8kHz 偏移处的相位噪声从 - 90.5dBc/Hz 改善至 - 105.7dBc/Hz，提升 15dB。
分数 N 技术的核心是通过 Σ-Δ 调制器对瞬时分频比进行平均，但其代价是引入分数杂散。当分频比接近整数边界时，杂散尤为显著，需通过调整参考频率或优化 VCO 输出缓冲来抑制。
PLL 设计的工程实践与关键步骤
从指标到架构的系统规划
设计伊始需明确核心指标：参考频率 F_REF、输出频率范围、频率步进、相位噪声、锁定时间和杂散抑制。对于固定频率应用（如时钟净化），整数 N PLL 因低噪声优势成为首选；而对于需要小步进的场景（如通信频段切换），分数 N 架构更具优势。
以 1.8GHz 输出、200kHz 步进的 GSM 系统为例：若采用整数 N PLL，需将参考频率设为 200kHz，导致 N = 9000 ，带内噪声恶化至 - 91dBc/Hz；而分数 N PLL 可采用 13MHz 参考频率，通过 N = 138 + N_FRAC/65 实现 200kHz 步进，带内噪声维持在 - 106dBc/Hz。
环路滤波器的参数优化
环路滤波器设计需平衡相位噪声、锁定时间和稳定性。典型设计步骤如下：
带宽选择：通常设为 PFD 频率的 1/10 以下，如 50MHz PFD 对应带宽≤5MHz；

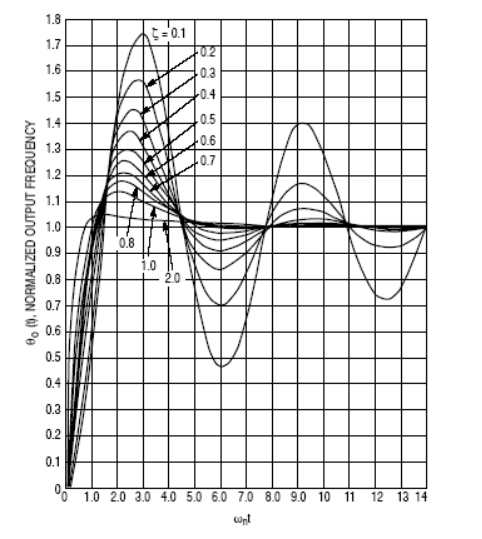

相位裕度：目标设为 45°-60°，以避免滤波器谐振峰值引入额外抖动；
元件选型：使用高精度电阻电容（误差≤1%），并尽量靠近 PLL 芯片布局，减小寄生效应。
PCB 布局与调试的关键要点
PCB 布局对 PLL 性能至关重要，需遵循以下原则：
信号完整性：参考输入端口需匹配阻抗（如 50Ω），并联电容应尽可能小，避免降低信号 slew rate；
电源分离：模拟与数字电源严格分离，VCO 电源尤其敏感，需采用低噪声 LDO（如噪声密度 < 10nV/√Hz）；
元件靠近：环路滤波器元件（R、C）紧邻 PLL 芯片放置，反馈路径尽量短，减少寄生电感。
调试阶段可借助 MUXOUT 引脚监测内部状态：通过查看 R 计数器输出确认参考信号有效性，观察 N 分频器输出验证反馈路径正确性。时域分析需用示波器检查 SPI 时序，确保数据建立时间满足规范（输入高电压≥1.5V，低电压≤0.6V）。频谱分析则关注相位噪声曲线与杂散点，若实测值与仿真不符，需排查环路滤波器元件值偏差或参考源噪声超标。
高性能 PLL 的应用与前沿挑战
5G 通信中的窄带 LO 设计
5G 系统对 PLL 的关键指标是误差矢量幅度（EVM）和 VCO 阻塞性能。EVM 反映调制信号的失真程度，对于 64-QAM 调制需≤8%，这要求 PLL 在 1kHz-100MHz 偏移范围内的集成相位噪声足够低。VCO 阻塞性能则关乎接收机抗干扰能力：若 VCO 相位噪声过高，800kHz 外的强干扰信号（-25dBm）可能混叠至接收频段，淹没 - 101dBm 的弱信号。
低抖动时钟的精密设计
高速 ADC/DAC 对采样时钟的抖动极为敏感，如 12 位 ADC 要求时钟抖动 < 100fs，否则信噪比（SNR）将劣化。设计低抖动时钟 PLL 需注意：
低 N 值优先：固定频率应用中，选择 F_REF为输出频率的整数因子，如输出 1GHz 时钟时采用 100MHz 参考， N = 10 ；

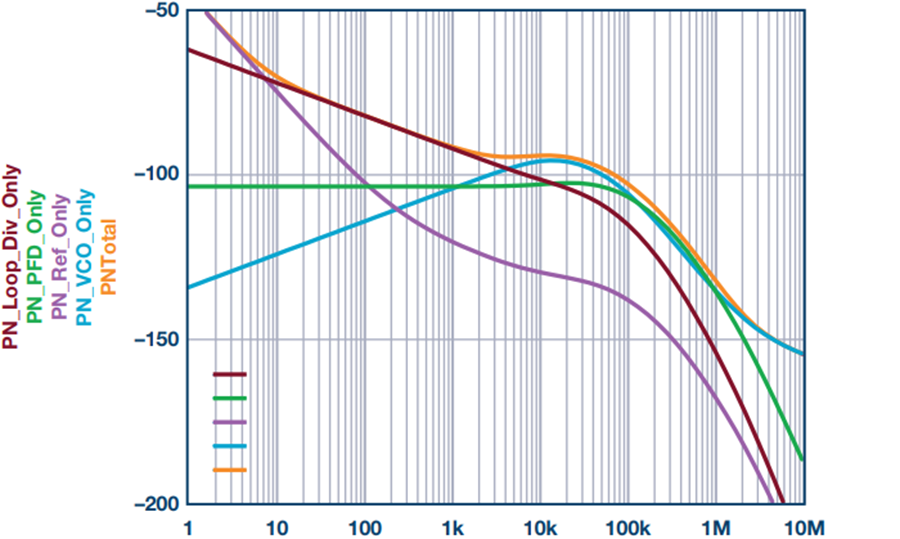

环路优化：使 PLL 带内噪声与 VCO 噪声在中频处相交，实现最小抖动；
相位裕度：保持 60° 左右，避免滤波器峰值引入额外抖动。
