LDMOS与GAN的对比分析

9小时前浏览1

在无线通信领域,功率放大器(PA)的技术选型直接影响系统效率、成本及性能。LDMOS(横向扩散金属氧化物半导体)和 GaN(氮化镓)作为主流 PA 技术,在不同应用场景中展现出显著差异。以下从核心维度对比两者的优劣势:

一、效率表现:GaN 突破传统瓶颈,LDMOS 受限于线性度权衡

GaN 的高效优势

GaN 凭借宽禁带半导体特性及 Doherty 等智能架构,将 PA 效率提升至超过 50% ,这一指标较传统技术实现显著突破。在 5G 基站等场景中,高效特性可直接降低超过 50% 的电力成本。此外,GaN 在 200MHz 及以上宽频带应用中仍能维持高效,而传统技术在此类场景下效率会大幅衰减。

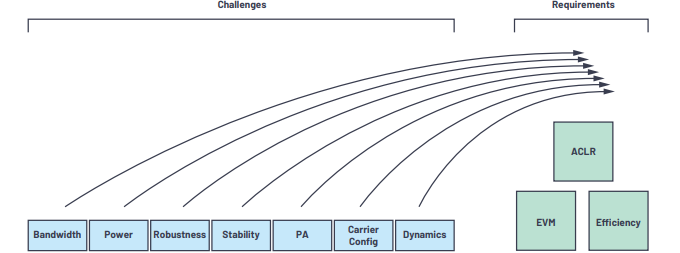

二、带宽与频率适应性:GaN 引领宽频趋势,LDMOS 面临高频限制

GaN 的宽频与高频潜力

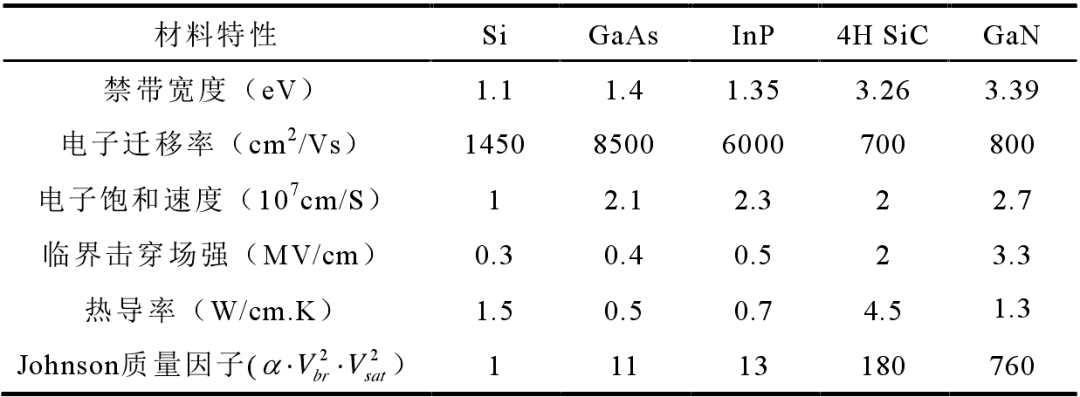

GaN 材料支持200MHz 以上带宽及高频段(如毫米波)应用,满足 5G NR 对宽频带和多载波聚合的需求。GaN属于宽禁带半导体材料,其禁带宽度大于LDMOS。宽禁带使得GaN器件能够在更高的温度和更高的电压下工作,且不易发生热激发和电子泄漏等现象,从而在高频段能够保持更好的性能和稳定性。开发带宽达 200MHz 的 PA 是 5G 时代的核心挑战,而 GaN 在此方面表现出更强的适应性。

LDMOS 的频率天花板

LDMOS的禁带宽度较窄,在高频、高功率条件下,更容易出现热激发和电子泄漏等问题,导致性能下降,限制了带宽的提高。LDMOS 的频率响应特性使其在3GHz 以上频段性能显著下降,带宽拓展能力有限。这使其在 5G 大规模 MIMO 等场景中难以满足需求,更适用于 Sub-6GHz 以下的低频段传统通信系统。



三、线性度与 DPD 依赖:LDMOS 以稳定性为基,GaN 需算法补偿非线性缺陷

LDMOS 的线性优势

LDMOS 的非线性特性相对温和,内存效应较弱,在中等功率输出时能保持稳定的线性度,其 EVM 和 ACLR 表现对 DPD 技术的依赖程度较低。例如,传统 LDMOS PA 在静态测试中可通过简单 DPD 满足 3GPP 规范,系统设计复杂度更低。

GaN 的非线性挑战

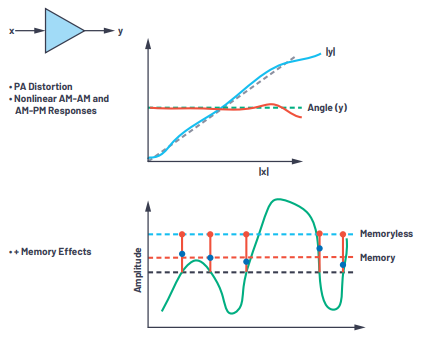

GaN PA 不仅存在常规的 AM-AM 和 AM-PM 非线性转换,还因 “电荷陷阱效应” 产生长期记忆效应,导致 PA 增益波动并使 EVM 恶化。这种效应会引发持续的信号失真,必须通过先进 DPD 算法(如电荷陷阱校正 CTS)补偿。

四、热管理与可靠性:GaN 耐高温但需动态校准,LDMOS 方案更成熟

GaN 的热特性与挑战

GaN 具有高热导率和耐高温性能,可在更高结温下工作,有利于缩小散热系统体积。但电荷陷阱效应与温度密切相关(热去陷阱过程),需在 DPD 算法中结合温度监测动态补偿,对系统设计要求更高。

LDMOS 的热管理优势

LDMOS 技术成熟,热特性稳定,热管理方案简单,适合基站长时间连续运行等可靠性要求极高的场景。尽管其效率较低导致散热需求较大,但其成熟的工艺体系仍能保证稳定的 thermal management 设计。

五、成本与市场定位:LDMOS 主打性价比,GaN 面向高端场景

GaN 的成本与应用定位

GaN 衬底(如蓝宝石、SiC)及制造工艺成本较高,芯片价格昂贵,但其在高功率、宽频带场景中的不可替代性,使其成为 5G 基站、卫星通信等高端应用的首选。随着 5G 部署加速,GaN 市场份额将逐步扩大,但当前仍受限于成本。

LDMOS 的成本优势

作为成熟的硅基技术,LDMOS 制造工艺完善,晶圆成本低,适合大规模生产,在中低功率、低频段应用中性价比突出,目前仍占据 4G 基站 PA 的主要市场。

六、核心应用场景对比

维度

GaN PA

LDMOS PA

效率

超过 50%(5G 宽频场景)

传统场景下低于 50%、

带宽

支持 200MHz 以上

低频段(Sub-6GHz)为主

DPD 需求

需复杂算法(如 GMP+CTS)、

简单 DPD 即可满足、

典型应用

5G 基站(毫米波 / Sub-6GHz)、雷达

4G 基站、广播电视发射

七、总结:技术迭代中的互补与竞争

LDMOS 和 GaN 在无线通信领域呈现 “分场景主导” 的格局:LDMOS 凭借成熟度和成本优势,在 4G 及低频段应用中持续发挥作用;GaN 则以高效率和宽频特性成为 5G 及未来通信技术的核心支撑,但需通过先进 DPD 算法(如 CTS)克服非线性缺陷。随着 5G 网络部署加速,二者的技术融合(如 GaN 工艺优化与 DPD 算法升级)将共同推动系统性能提升,而成本与效率的权衡仍将是技术选型的核心考量。



来源:射频通信链
非线性半导体电力电子芯片通信材料
著作权归作者所有,欢迎分享,未经许可,不得转载
首次发布时间:2025-07-29
