电机转子偏心：电驱系统NVH的“隐形杀手”如何被精准捕捉？

导语

在电驱系统追求高性能与低噪声的今天，一个看似微小的制造误差——电机转子偏心，正成为影响整车NVH（噪声、振动与声振粗糙度）的关键因素。最新研究表明，转子静偏心会通过复杂的动力学链，从电机轴承蔓延至减速器齿轮，最终放大为整车可感知的振动与噪声。本文将结合前沿仿真与试验数据，揭示这一系统性影响的完整路径。

一、问题根源：转子偏心如何“撬动”整个电驱系统？

转子静偏心（转子与定子几何中心不重合）会导致气隙不均，引发不平衡磁拉力（UMP）。传统观点认为UMP仅影响电机自身，但基于弹性多体动力学模型的研究发现，这种影响会通过转子轴-减速器输入轴的连接，向传动链下游传递。

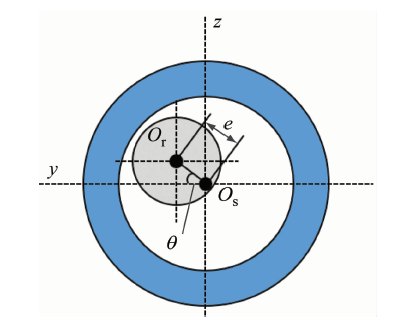

转子静偏心示意图

二、研究方法：从仿真到试验的闭环验证

为量化影响，研究团队建立了电驱总成全系统模型，包含电机、减速器齿轮轴系及壳体，并采用两大关键手段：

1. 精细化建模：

• 齿轮副采用“切片式”啮合模型，轴承考虑滚道变形与离心力。

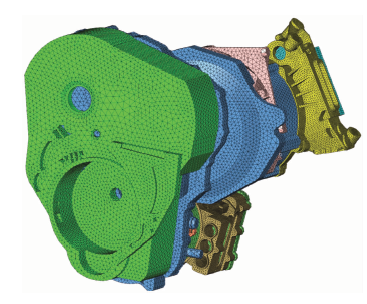

电驱有限元模型

• 电磁激励通过JMAG仿真加载，覆盖0~0.5mm偏心量（工业常见公差范围）。

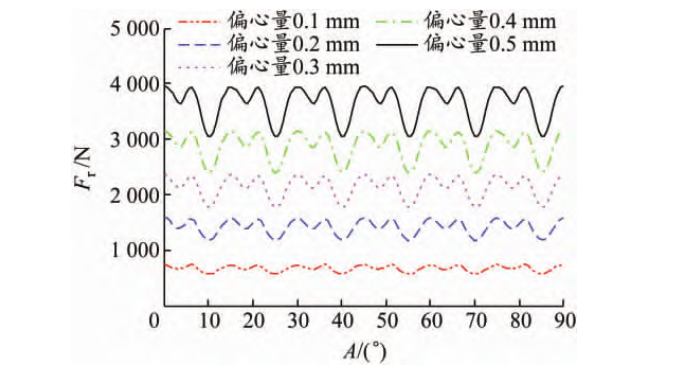

转子径向不平衡磁拉力曲线

2. 试验验证：

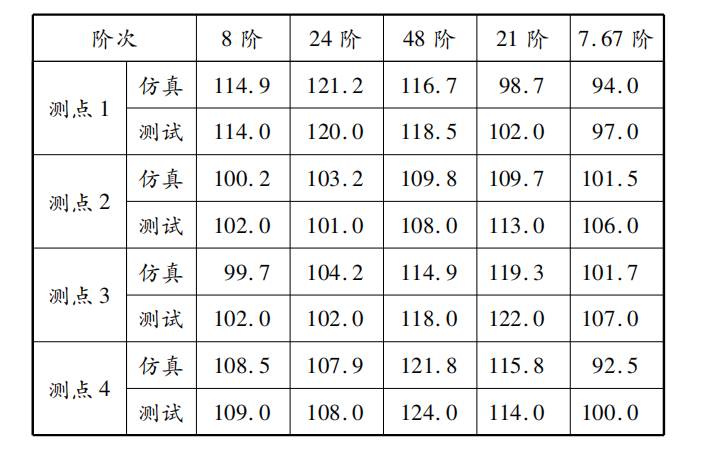

在4000r/min、335N·m工况下测试壳体振动，仿真与实测数据在8阶、24阶、48阶振动上高度吻合。

三、影响链分析：从轴承到齿轮的“多米诺效应”

1. 轴承载荷恶化：首当其冲的受害者

• 转子轴承：偏心量0.5mm时，左轴承径向载荷激增63倍（31N→1949N），右轴承增9倍（40N→375N）。

•减速器输入轴轴承：通过花键连接，左轴承载荷增加34.8%，而中间轴与输出轴几乎不受影响。

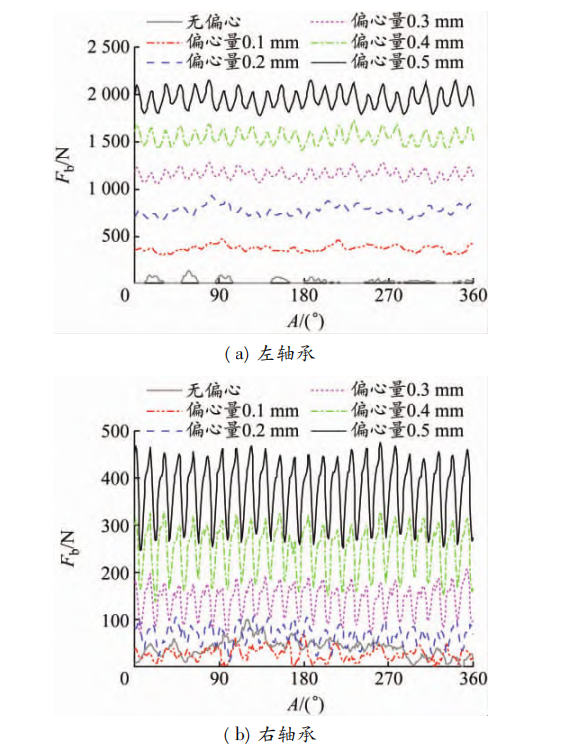

转子轴承径向力变化曲线

2. 齿轮啮合退化：从平稳到冲击

传递误差（TE）：偏心量0.5mm时，一级齿轮TE增加3.3%，二级增加3.6%，啮合冲击加剧。

齿面偏载：一级齿轮载荷分布系数（K）增幅达10.9%，齿端应力集中风险显著上升。

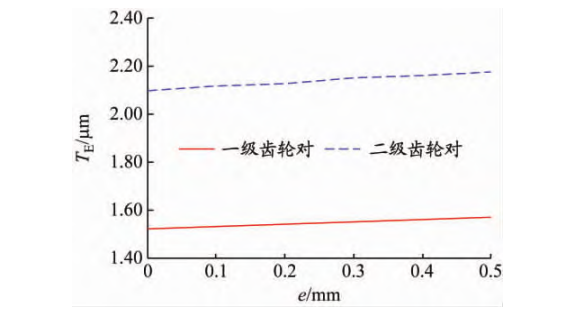

 此轮啮合传递误差

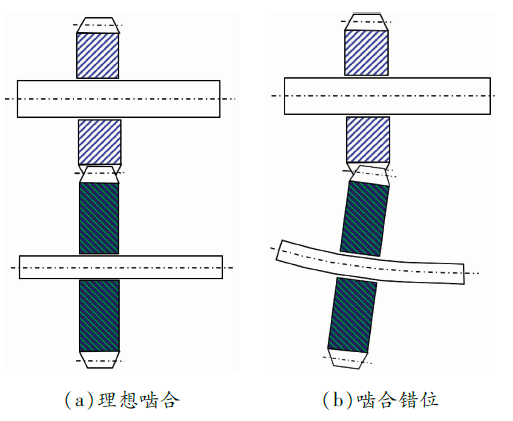

齿轮啮合状态

3. NVH表现：24阶振动成“指纹特征”

壳体振动中，与UMP强相关的24阶振动主导，0.5mm偏心时增幅显著；齿轮阶次振动（如21阶）在减速器壳体上同步上升。

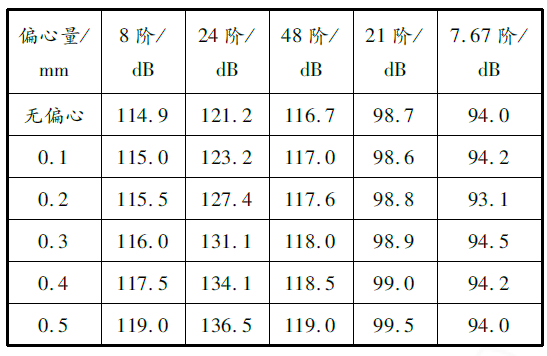

驱动电机壳体振动速度量级

 四、工程启示：从设计到制造的关键控制

 1. 严控偏心量：0.2mm偏心即开始影响NVH，0.5mm时影响显著，需优化转子加工与装配工艺。

2. 强化轴承设计：转子轴承及减速器输入轴左轴承需提升刚度和承载能力。

3. 诊断标志：24阶振动突增是转子偏心的典型信号，应纳入NVH排查清单。

结语

电机转子偏心如同一颗“隐形螺丝”，松动的代价是整条传动链的NVH性能退化。这项研究（参考文献：李一民，《转子静偏心对电驱总成NVH的影响》）为电驱系统正向开发提供了精准的仿真与优化工具，也为行业NVH问题溯源树立了新范式。
