ESD测试时如何对CAN/485总线监控?

记得以前在做ESD测试的时候，如果直接使用PC对CAN总线进行监控，可能导致CANoe损坏或者电脑白屏。。。后来EMC实验室同事加了个密封的小板子就没有这个现象了，后面几年每次回想都觉得很神秘，又不知道那个是啥。。直到看到了下面这个小东西--拉长式SO-8封装光耦，爬电距离居然达到15mm, 7.5KV通电1分钟无压力，适用于CAN和485总线监控，10MHz以下速率轻松搞定，如果需要100MHz以上，还可以选择高速CMOS光耦，再也不用担心有白屏了。

下面是网上做的实验，ESD 8kV接触放电，一切ok。

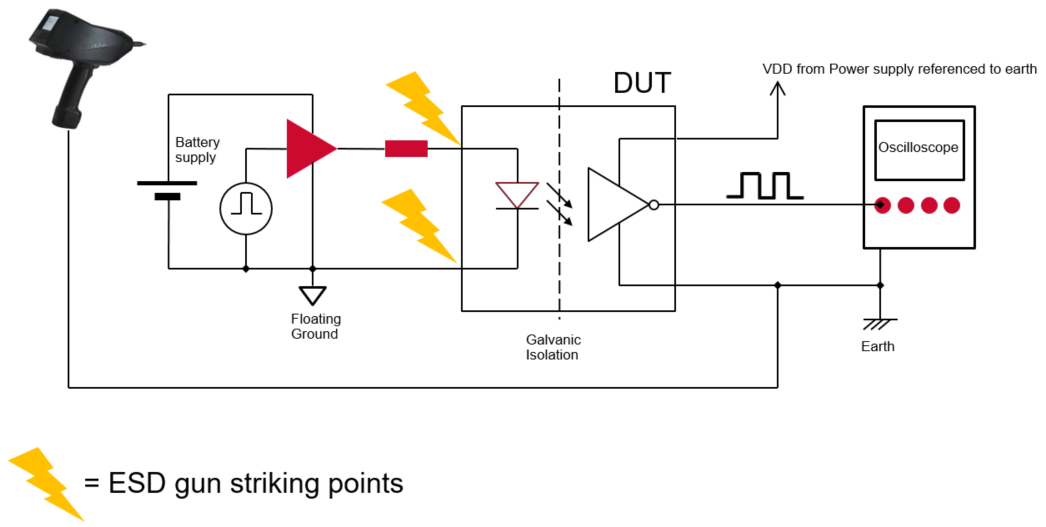

如图1所示，ESD施放枪在光耦的LED阳极或阴极引脚上施加8000V的接触放电。在光耦绝缘屏障的另一侧，使用示波器监控输出通道。ESD施放枪放电返回电缆连接到光耦输出侧的电源参考和接地。在此设置中，ESD会穿过光耦的绝缘屏障。观察光耦的输出信号和电流消耗，以查验其功能性能的任何下降。

图1 光耦的ESD抗扰度测试

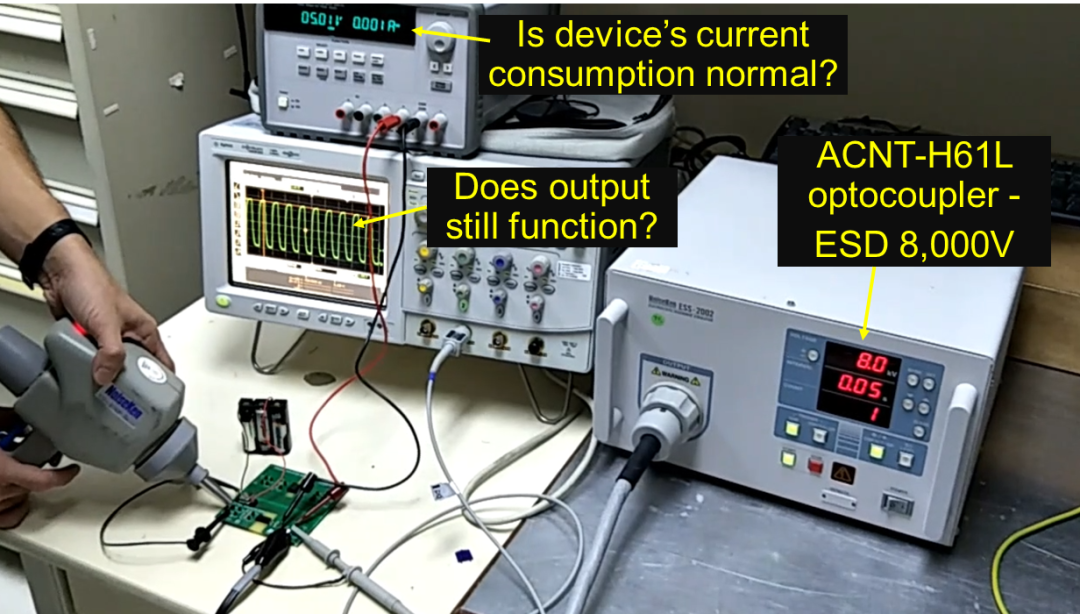

如图2所示，使用光耦ACNT-H61L，对其施加8000V 的ESD接触放电，测量显示在ESD施加期间和之后，其操作功能都正常。

图2 光耦ACNT-H61L ESD test
