电源大师课--电源PCB布局、布线、调试要点及注意事项

3月前浏览27

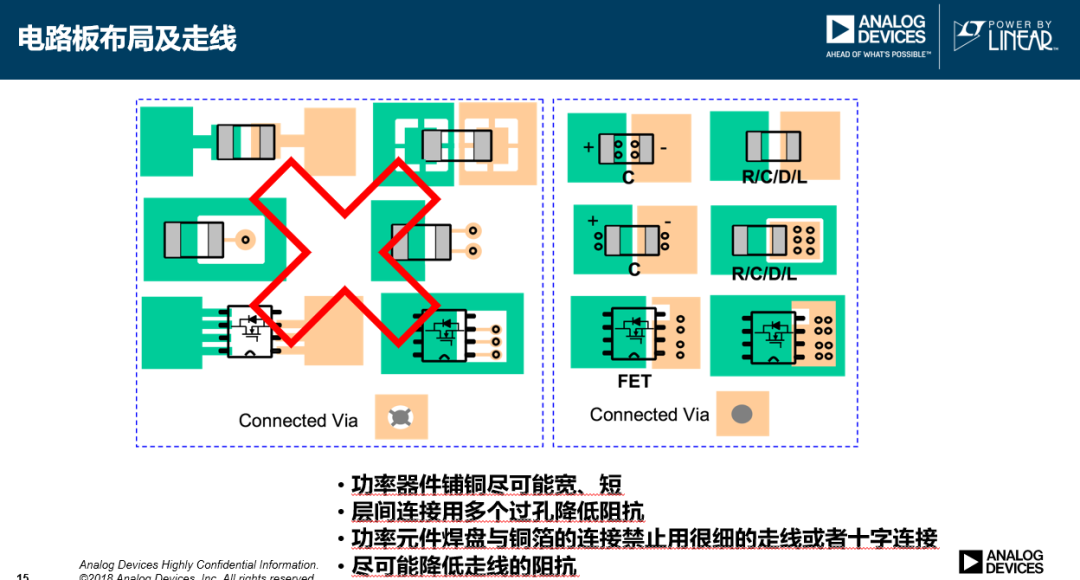

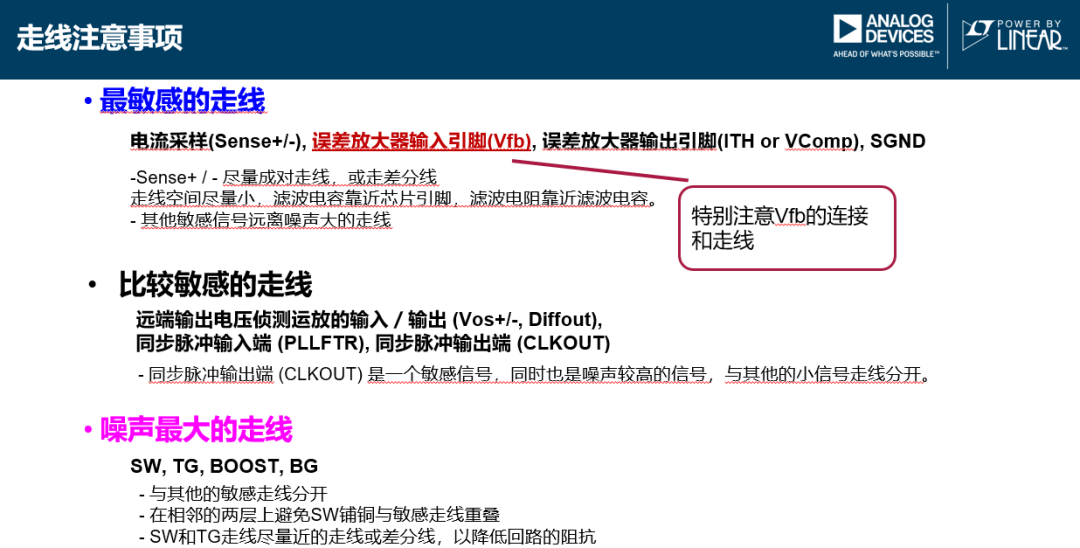

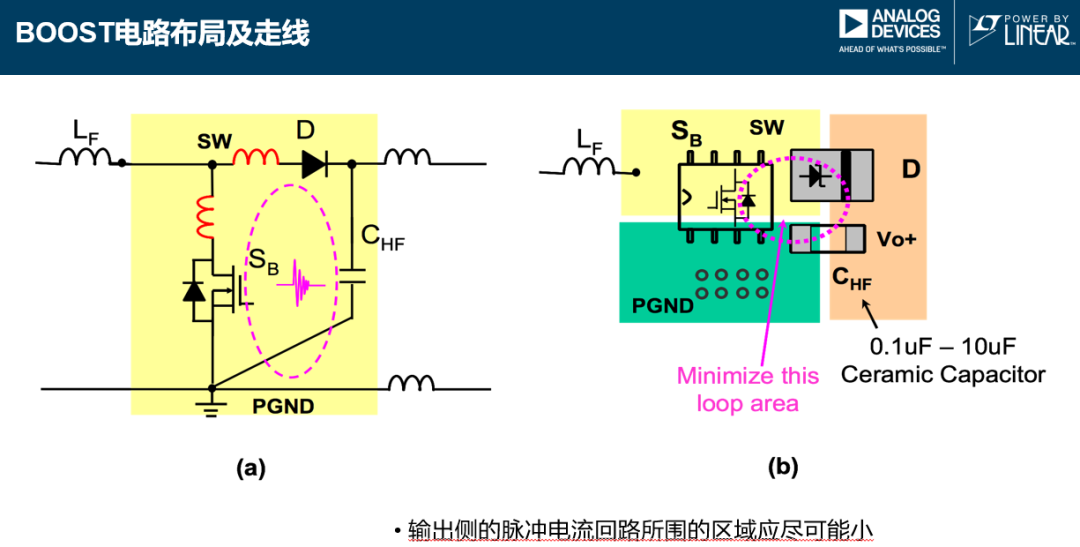

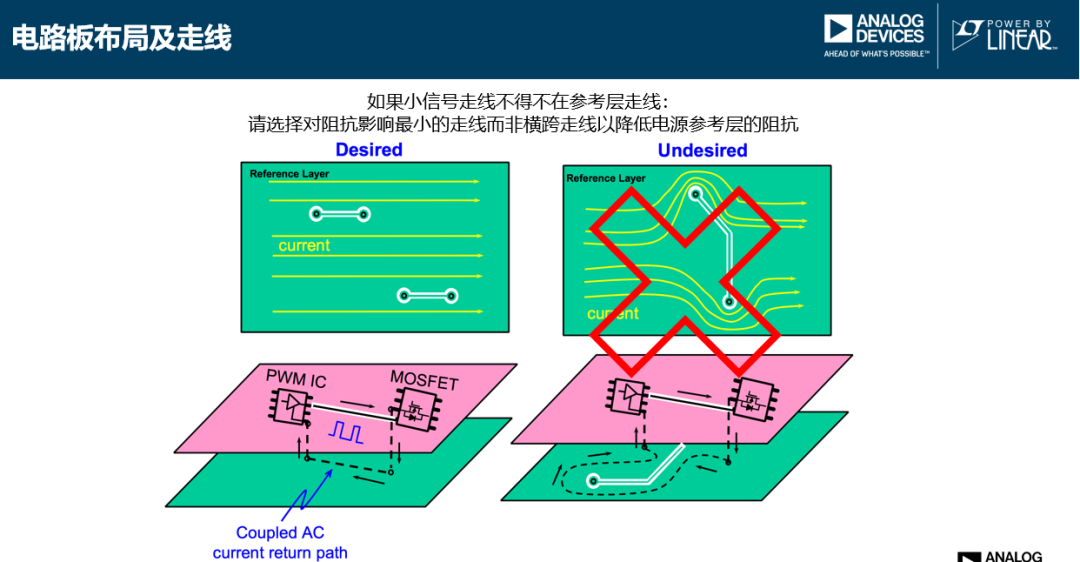

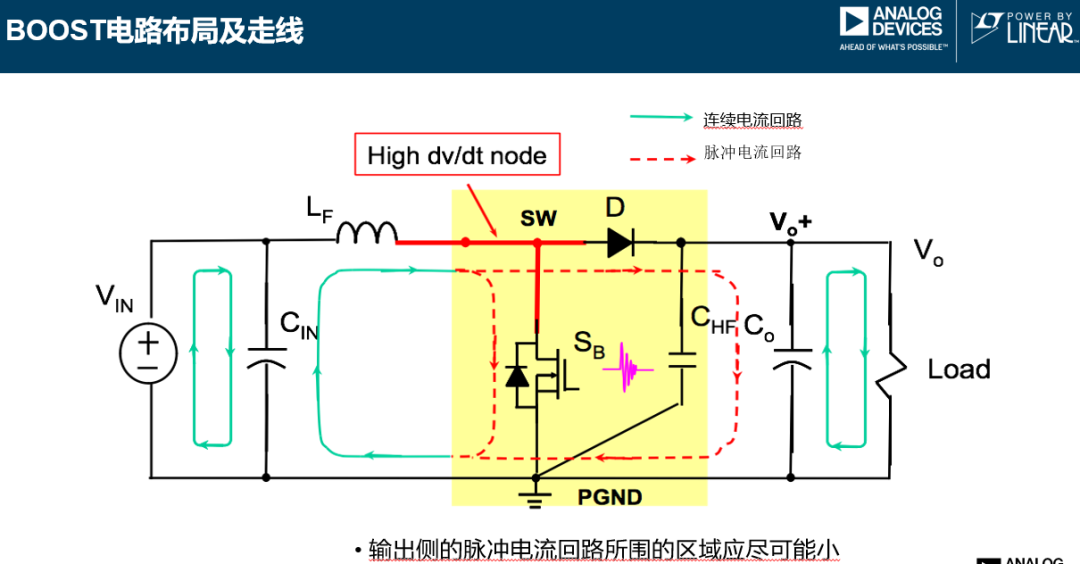

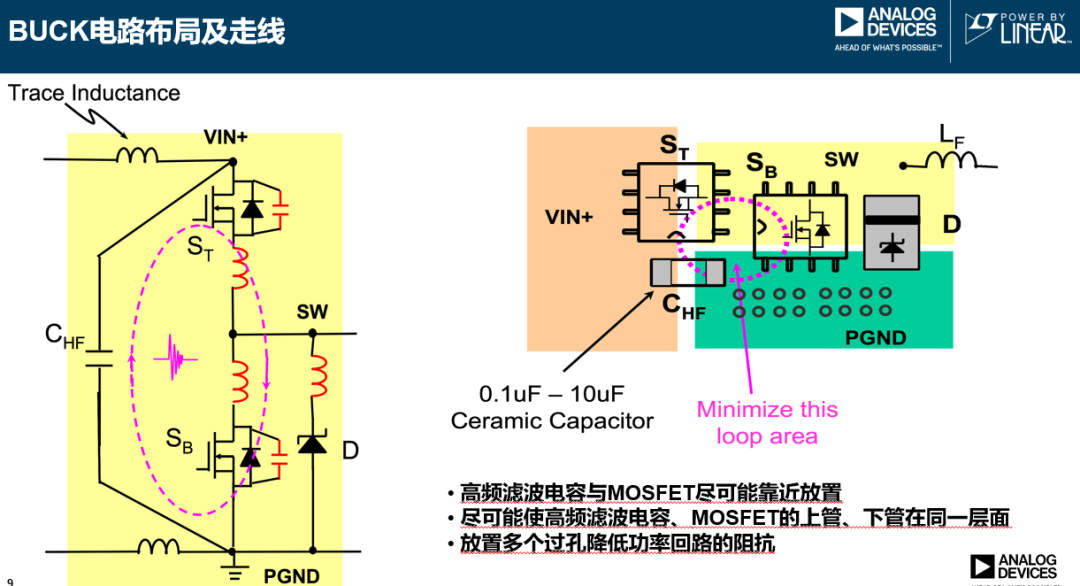

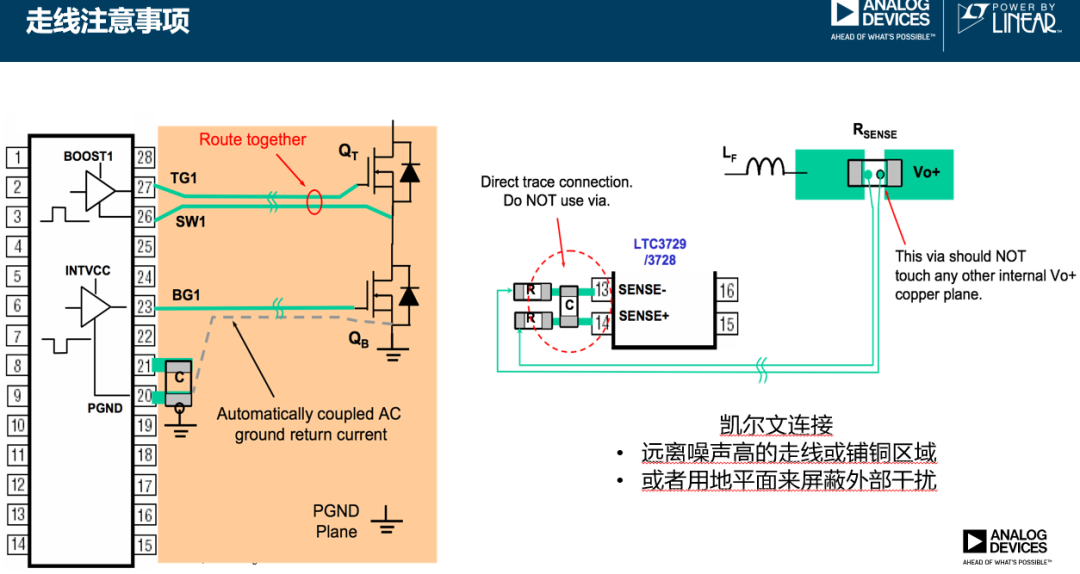

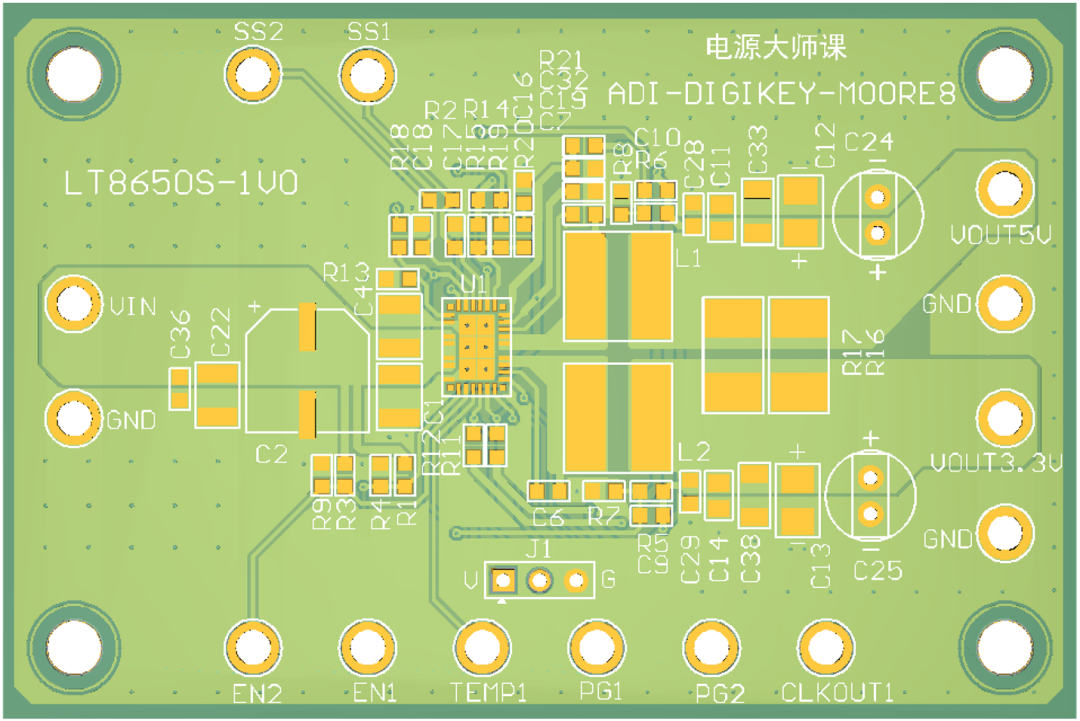

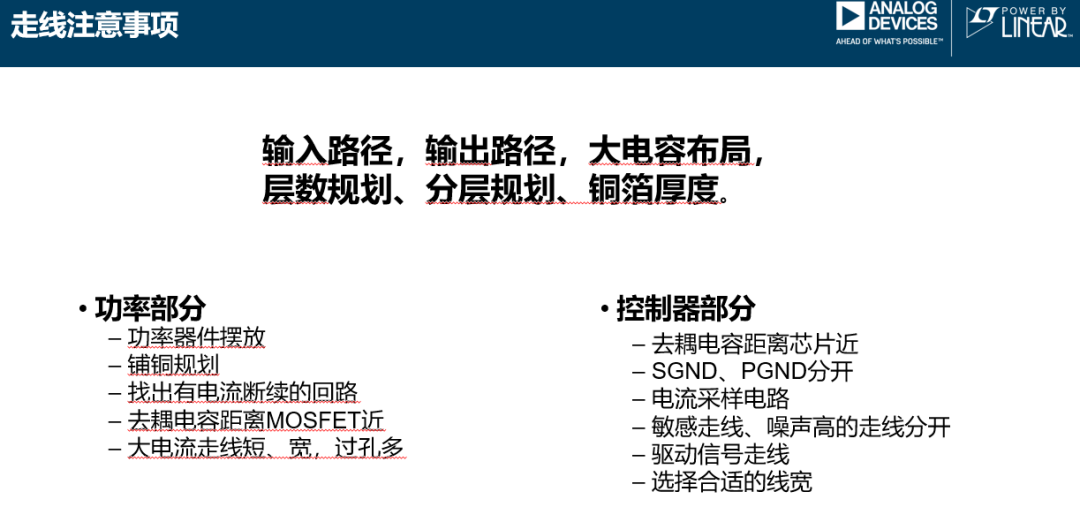

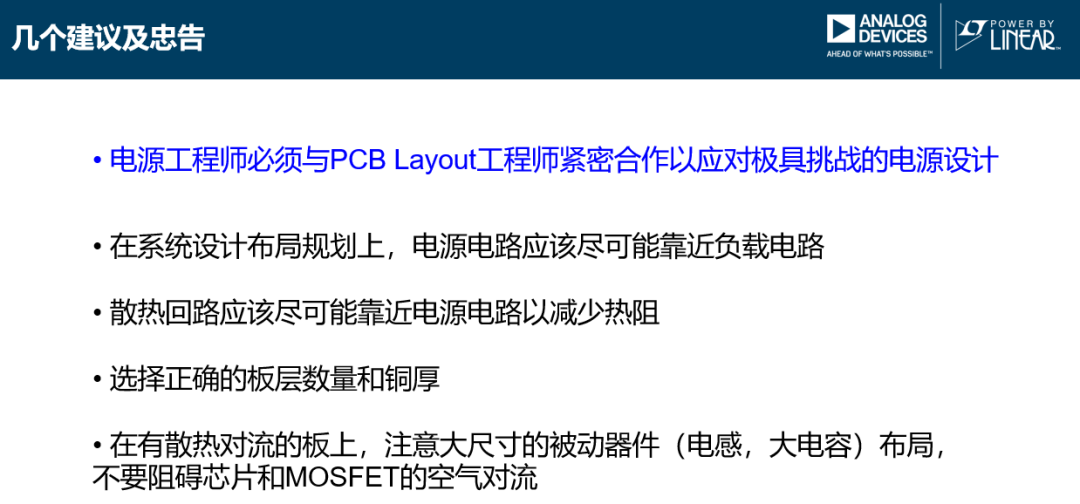

这两天在看ADI的电源大师课公开课程，Lorry和Frank两位老师确实非常厉害，对开关电源的知识点讲解深入浅出，理论与实践相结合，每个案例都有配套的电路板，可以通过示波器直观的看到阻容感等关键元器件的调整而带来的变化。今天分享课程里面的电源PCB布局、布线、调试要点及注意事项，完整ppt可在文末下载，感兴趣的可点击文末链接直接看视频学习。

完整PPT下载，请在公众号回复：电源PCB布局

课程链接：https://www.moore8.com/courses/2367

来源：EEDesign

电源电路理论

著作权归作者所有，欢迎分享，未经许可，不得转载

首次发布时间：2025-07-16

最近编辑：3月前
