硬件基础入门--初识陶瓷电容

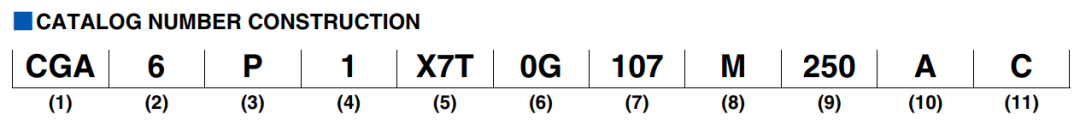

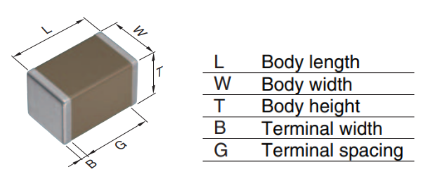

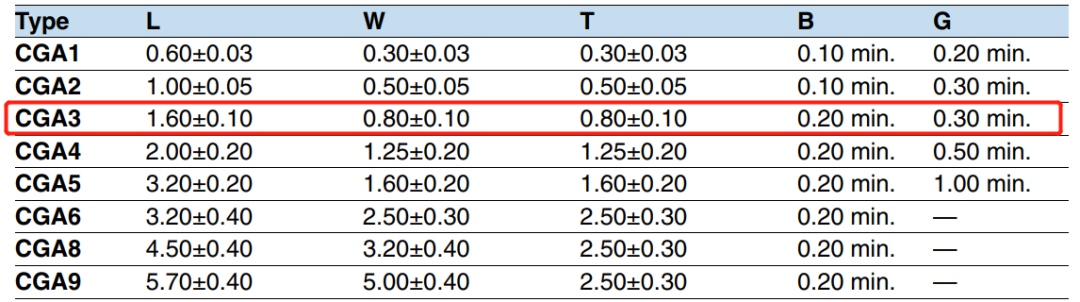

（1）（2）（3）（4）CGA系列封装--代表电容的封装为1210

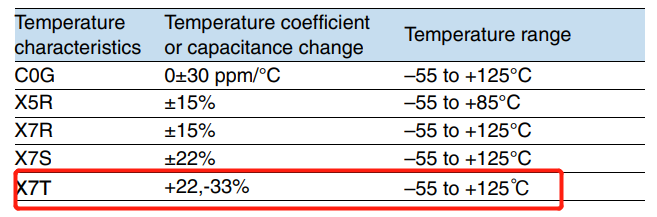

（5）温度特性

X7T，表示工作温度范围为-55~125°C，温度稳定性为+22/-33%的陶瓷电容。常用的陶瓷电容种类NP0、X7R、X5R和Y5V，主要区别是填充介质不同，从而引起温度、电压稳定性的不同。NP0是温度补偿型电容，是电容量最稳定的一种电容，常用于射频通讯电路谐振。工作温度范围为-55~125°C，在这个温度范围内，内容容量基本保持不变。

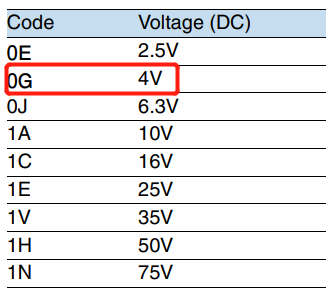

 (6)  额定电压

额定电压。0G代表该电容的额定电压为4V。

(7)  容值

电容的标称值以三位数编码表示，单位为pF。 前两位数字用来标识第一个和第二个有效数字，第三位表示乘数，R表示小数点， 所以107=10*10^7pF=100uF。

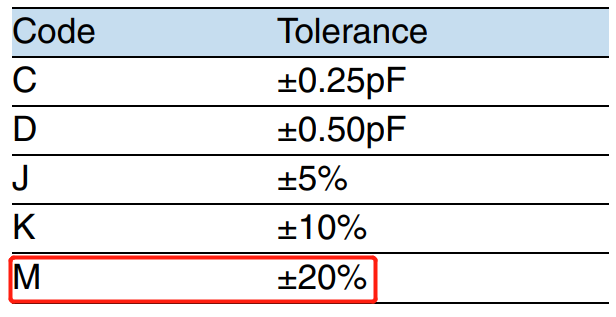

(8)  精度

电容的精度，M代表电容的精度为20%。

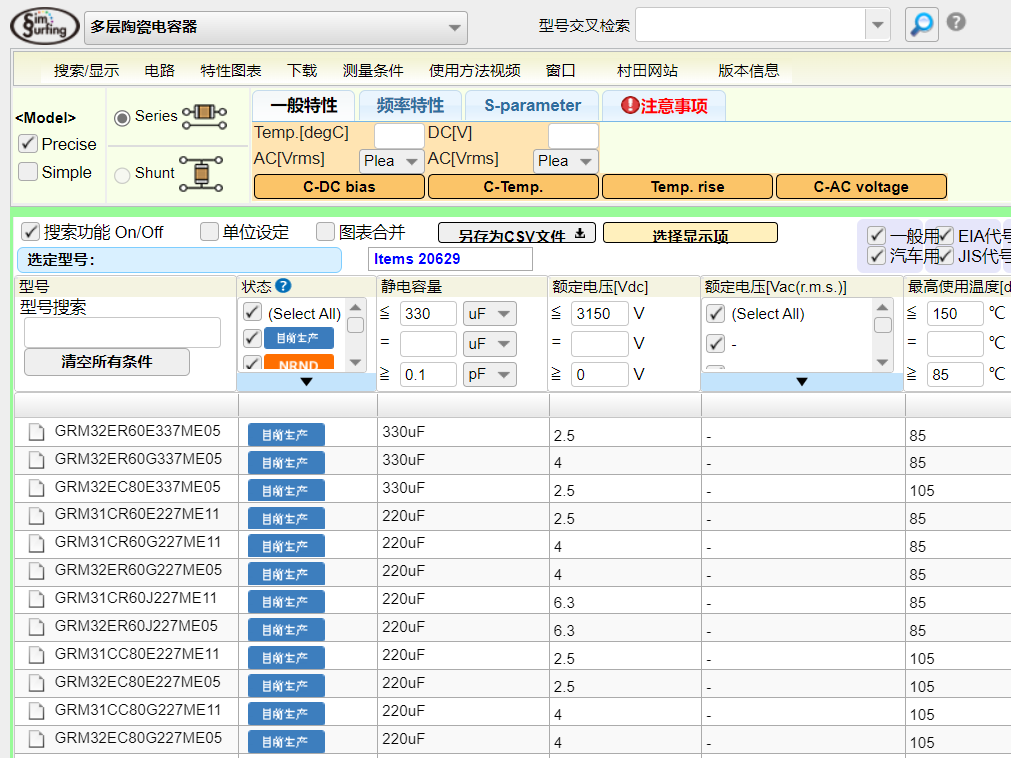

除了数据手册可以看出的重要参数，电容还有其他参数如ESR、直流偏压特性、谐振频率、容量随温度的变化情况，纹波电流造成的温升等。如何查找MLCC的这些参数呢？利用 Murata simsurfing 辅助工具可以在选型时事半功倍！

传送门：https://ds.murata.co.jp/simsurfing/mlcc.html?lcid=zh-cn

点击Tech-PDF即可下载PDF。

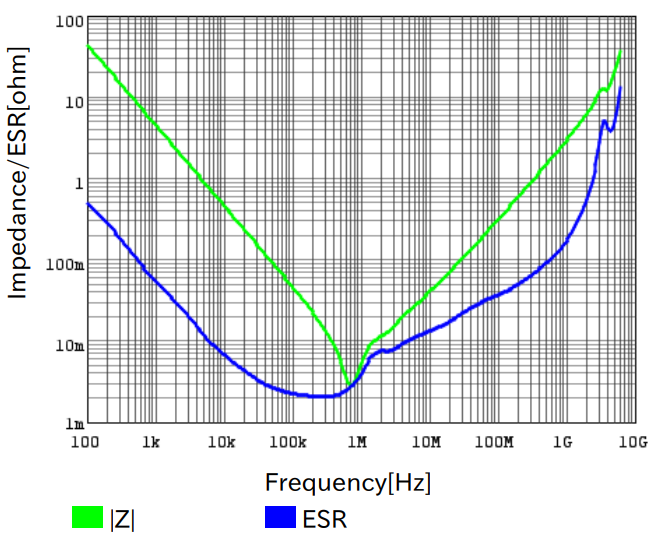

1. ESR与阻抗频率的特性

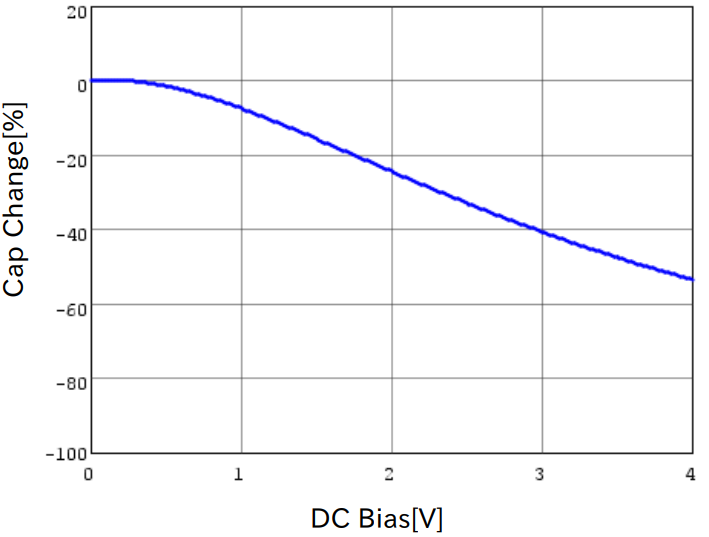

2. 电容容量与DC电压的关系

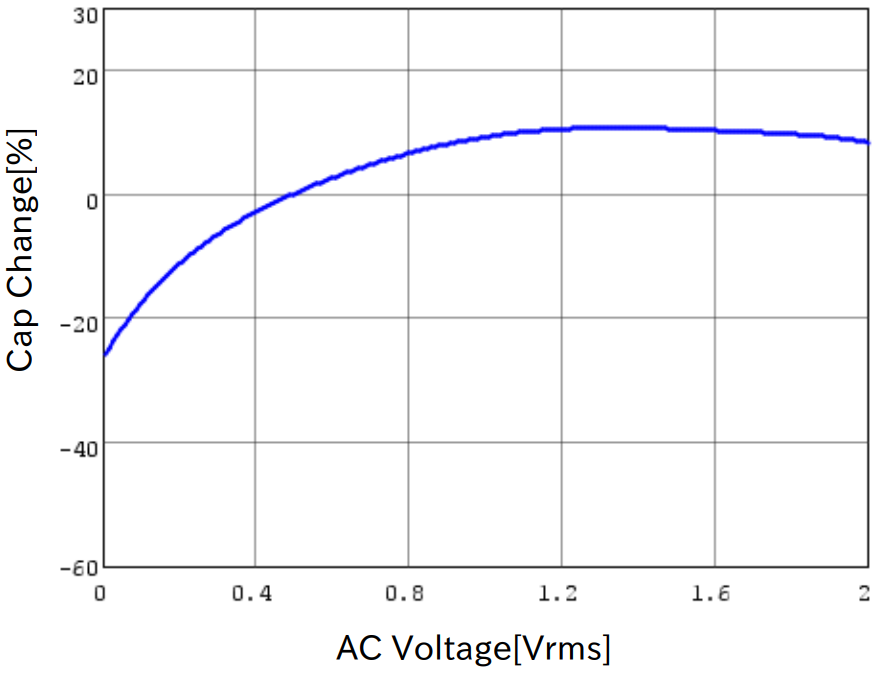

3. 电容容量与AC电压的关系

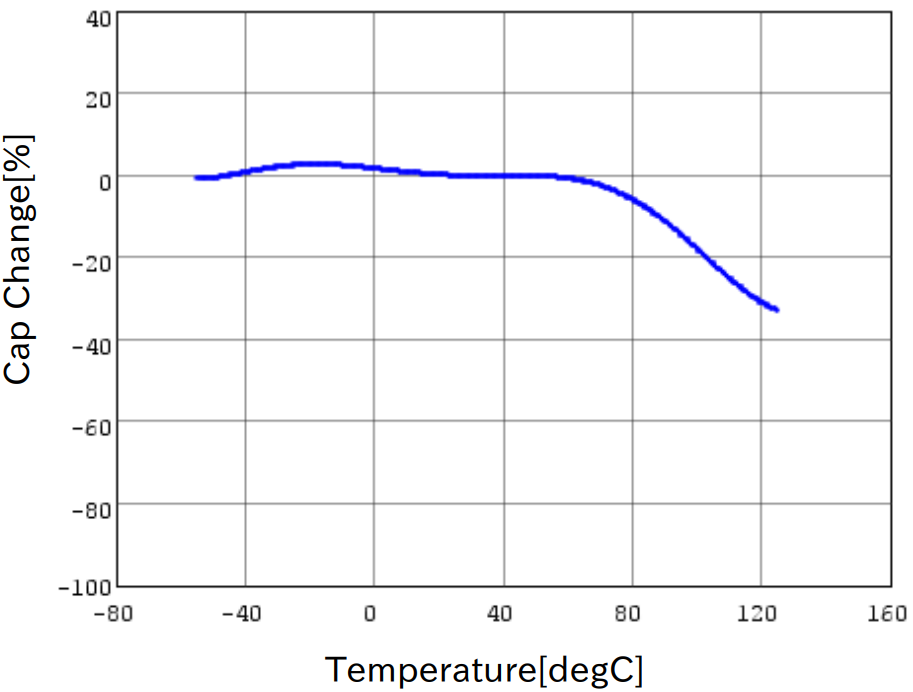

4. 电容容量与温度的关系

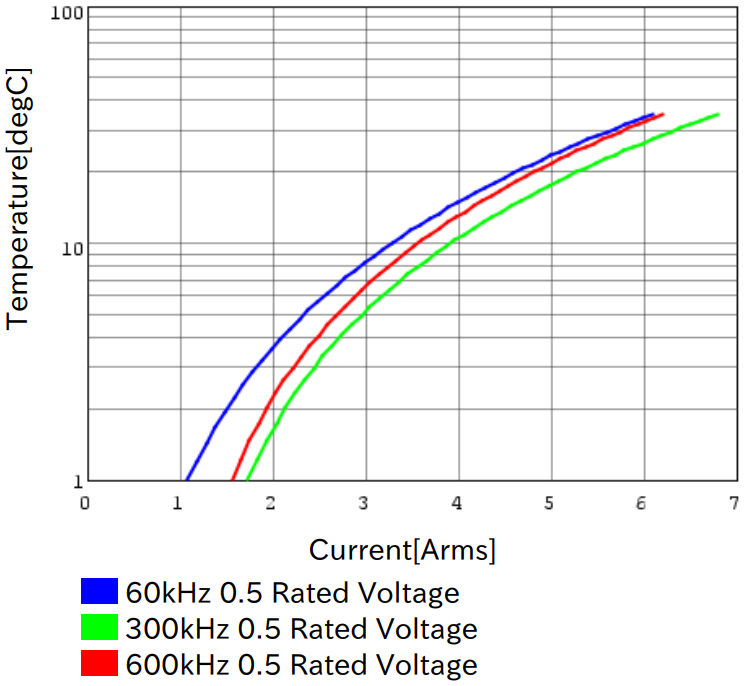

5. 纹波电流与温度的关系
