板子下电，为什么C6烧了？

已知：

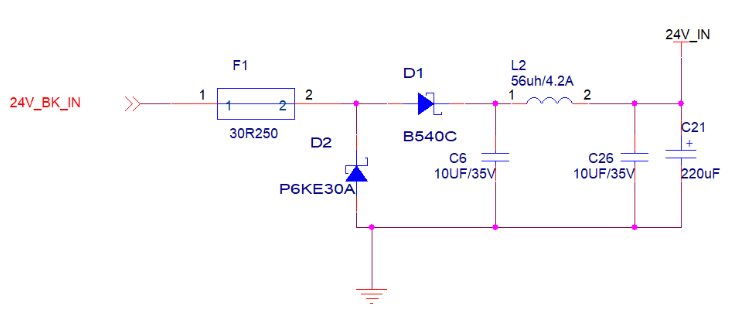

下图是一个PCB前级电源输入电路的原理图，F1是30V/2.5A的保险丝，D2是TVS，D1为肖特基二极管，导通压降550mV，C6和C26都是10uF/35V的钽电容，L2为56uH/4.2A的绕线电感，C21为220uF的电解电容。

P6KE30A:

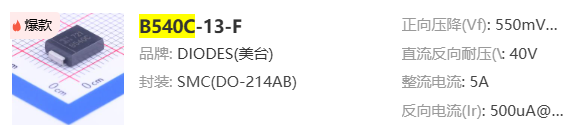

B540C：

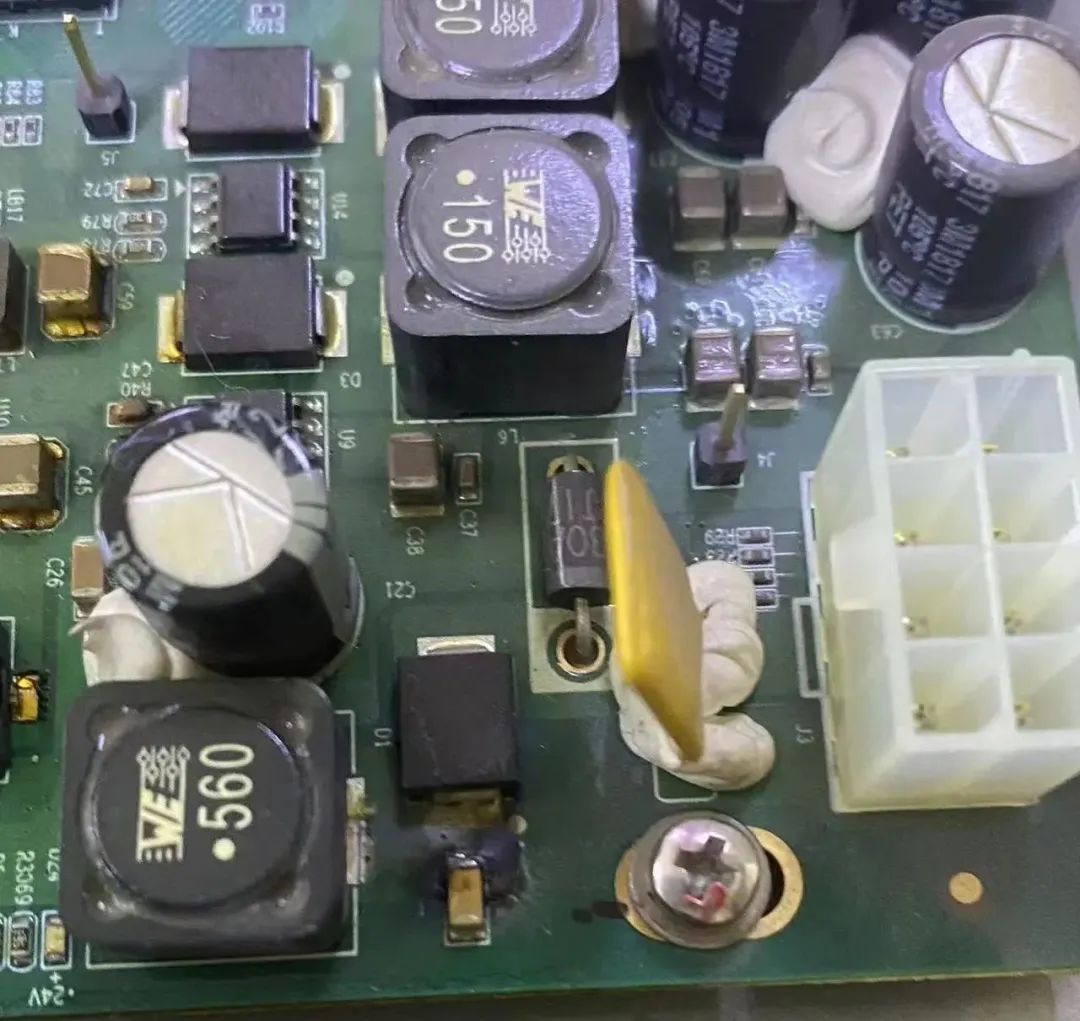

下图是PCB布局：

现象：

电路板下电时，只烧C6，C26不烧，C6烧的概率特别大，百分之50左右。

提问：

为什么只烧C6？

目前因为没有测试，而且是从其他群转发来的，群友讨论后提供以下几种解决方案：

1. 电感并二极管、提高C6耐压值到50V;

2. C6直接上100V耐压；

3. 电感反向电动势干坏C6，C6并个二极管；

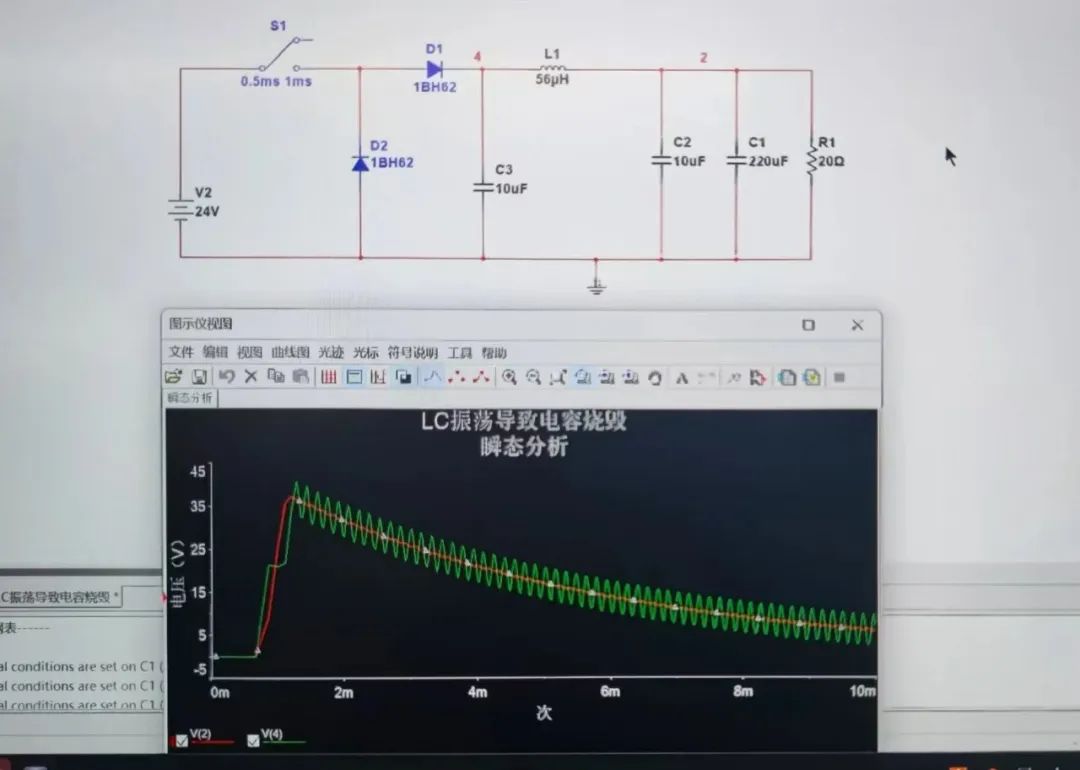

4. LC谐振干坏C6，谐振电压大于35V，且负载电阻R1越大，电压下降越慢，RLC谐振，如果在谐振点的话，会产生C与L上会产生Q倍Vin的大电压，所以要降低Q点。

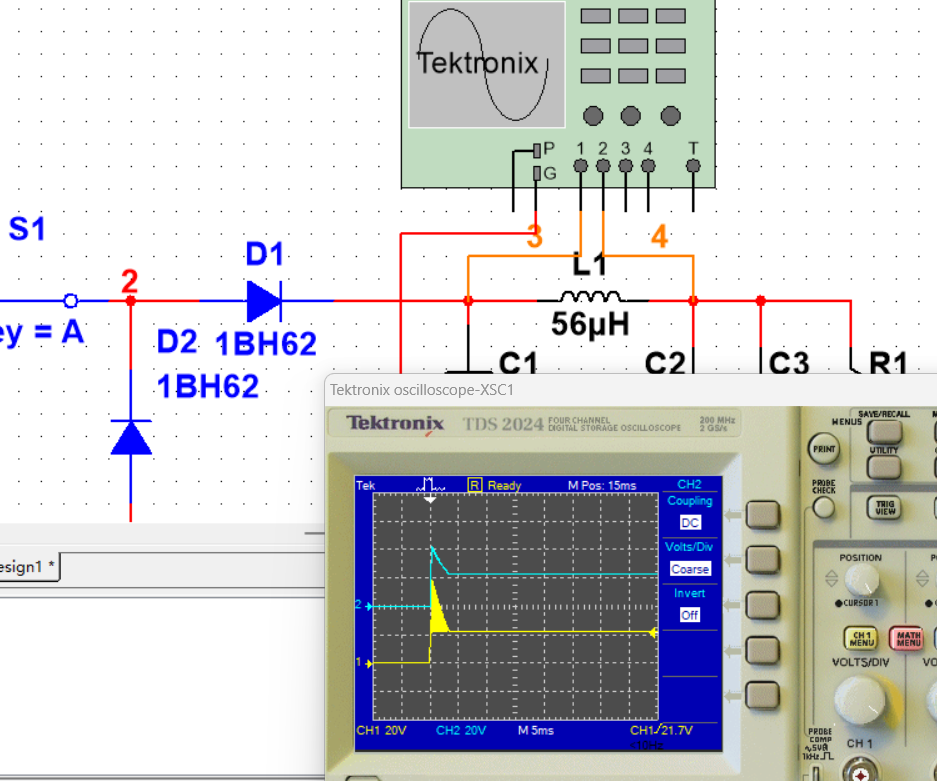

5. 上电瞬间C6处的电压应力会高于电容的耐压，尖峰电压值58.8V，这个应该是电容损坏的原因。

 你觉得是哪种原因导致C6烧坏的呢，欢迎在评论区留言！
