群友的问题：用PWM控制PB7，实际测试发现R4两端的PWM的幅值很低，这是啥原因？

EE小新

9小时前浏览2

关注

大家好，我是EE小新。

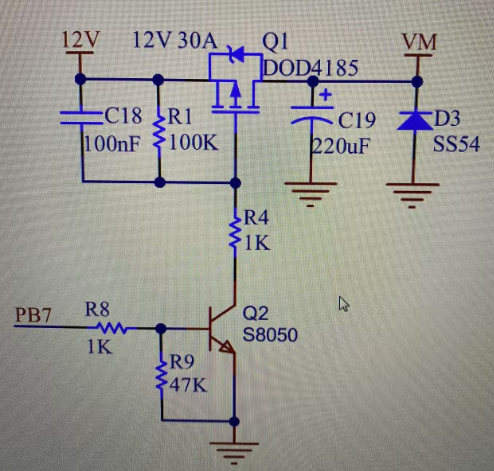

群里有同学问：用PWM控制PB7，实际测试发现R4两端的PWM的幅值很低，这是是啥原因？（注意：下图中12V，实际是5V的电源供电）

问题描述：

单片机（STM32）输出口的位置（PB7）正常，PWM频率5K，占空比50%，但是输出到MOS管就不正常了。

Q1可以打开，但是没有PWM的效果，输出端的VM一直是高电平，没有PWM那种高低电平的PWM波形。如果是直接给高电平，是可以正常开关的。

PWM输出信号

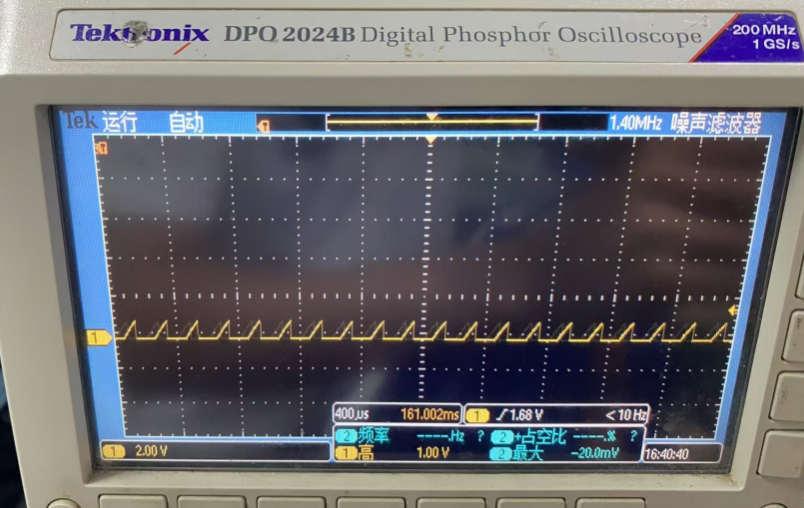

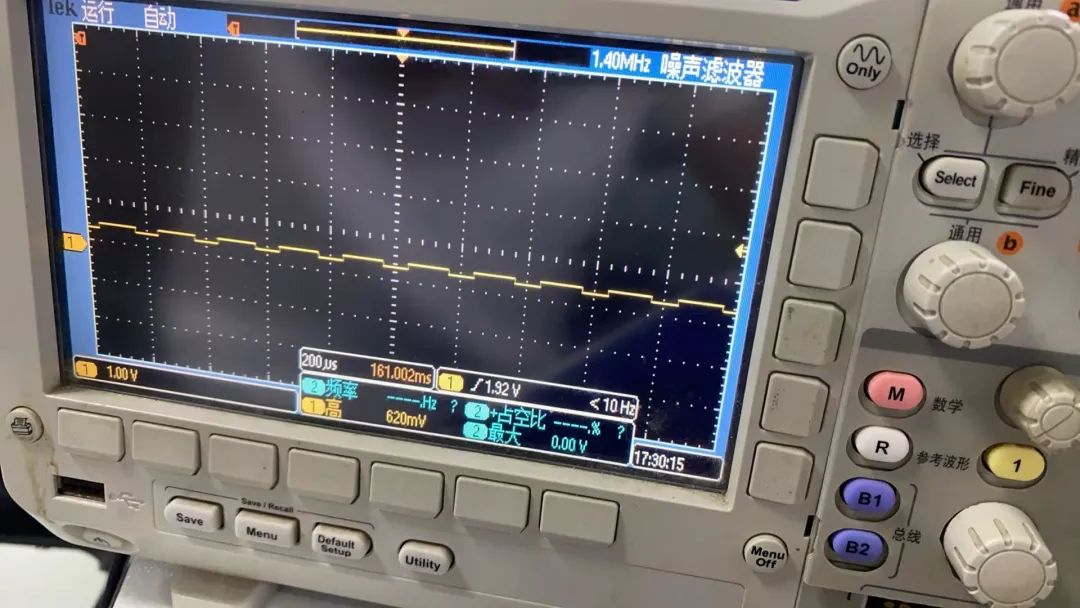

R4下端的信号

群友提出的解决方法：

1. Q2导通，不就是0.2V左右，关闭就是0，三极管没有工作在放大区，有限流电阻。

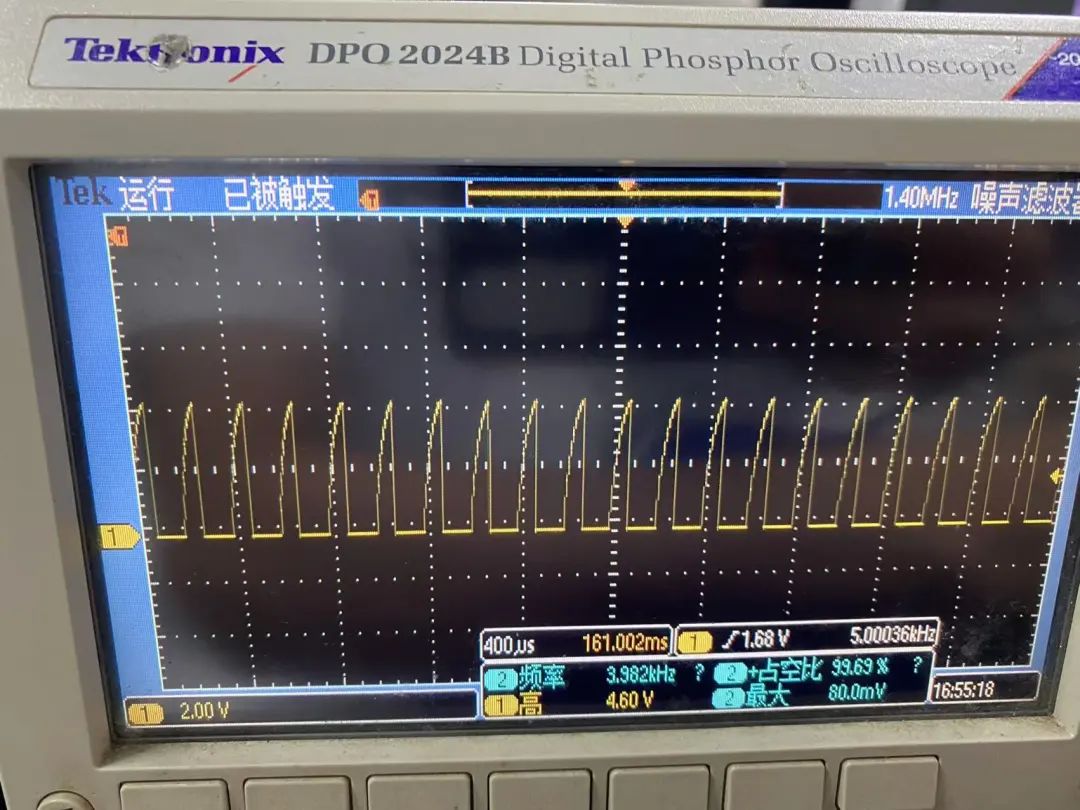

2. 换R1=10K后，VM波形如下：

3. 也有同学怀疑是MOS管的寄生电容引起的，用Multisim仿真波形。

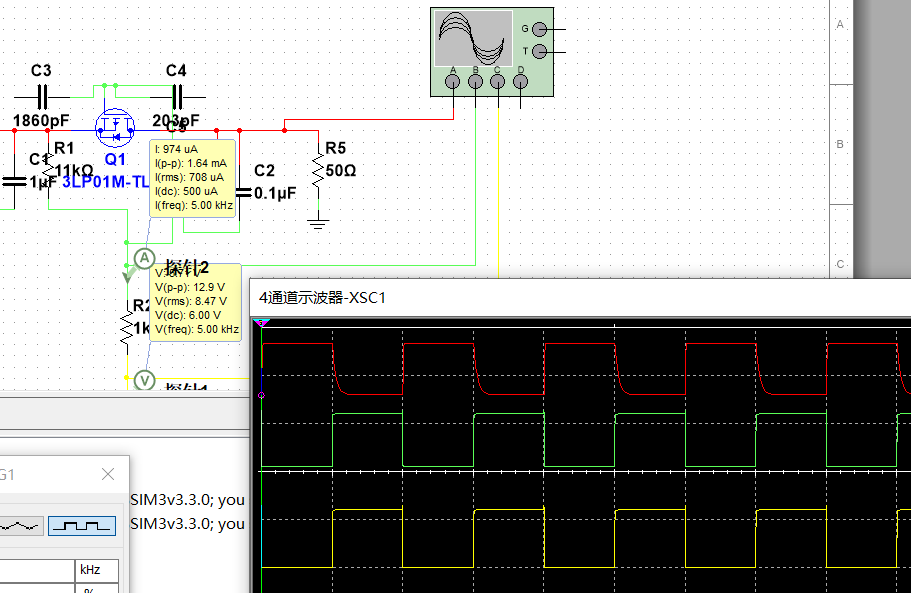

不加寄生电容：

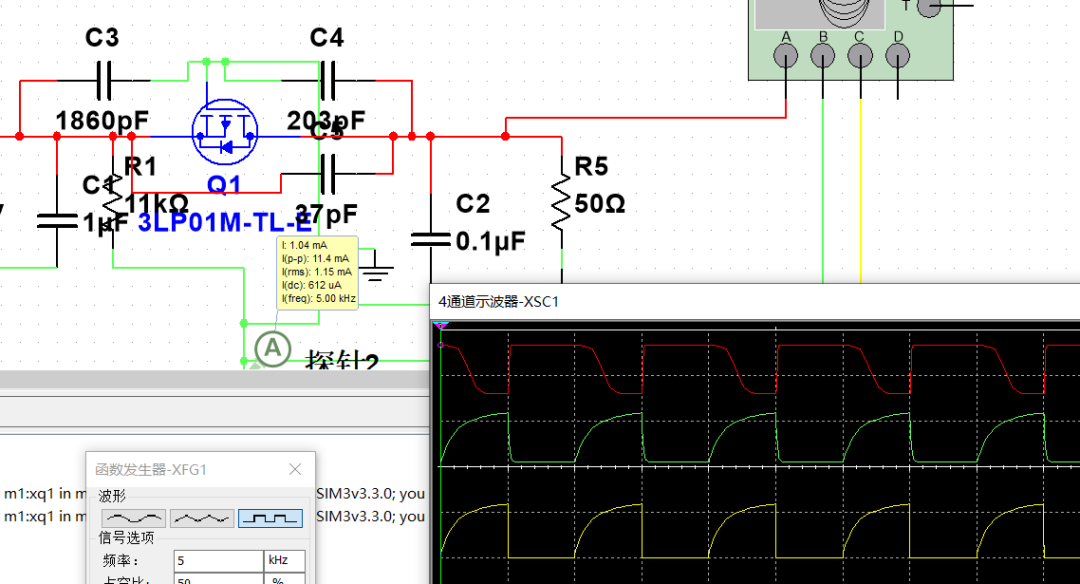

加上寄生和测试的波形就很相似了。

4. Q2换MOS管，C18，C19都去掉。R4换成0欧，R1换成1K。AO3401替换三极管。

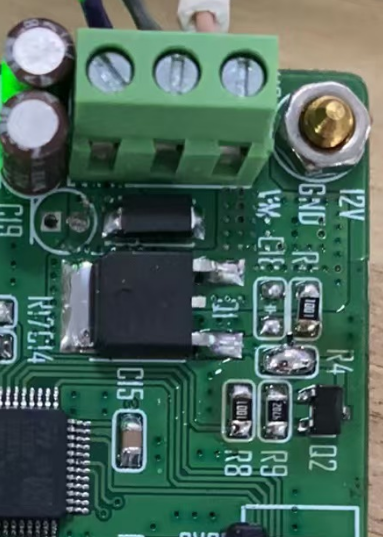

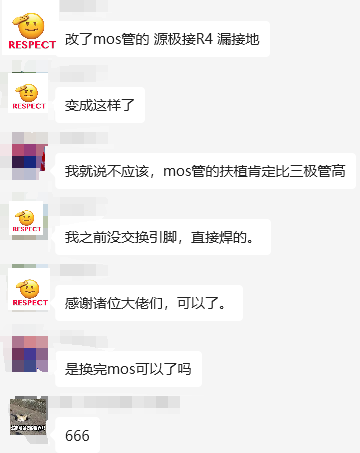

源极接R4 漏接地，这位同学Q2更换后接反了，实物图如下：

这次换MOS管是可以实现正常功能的。

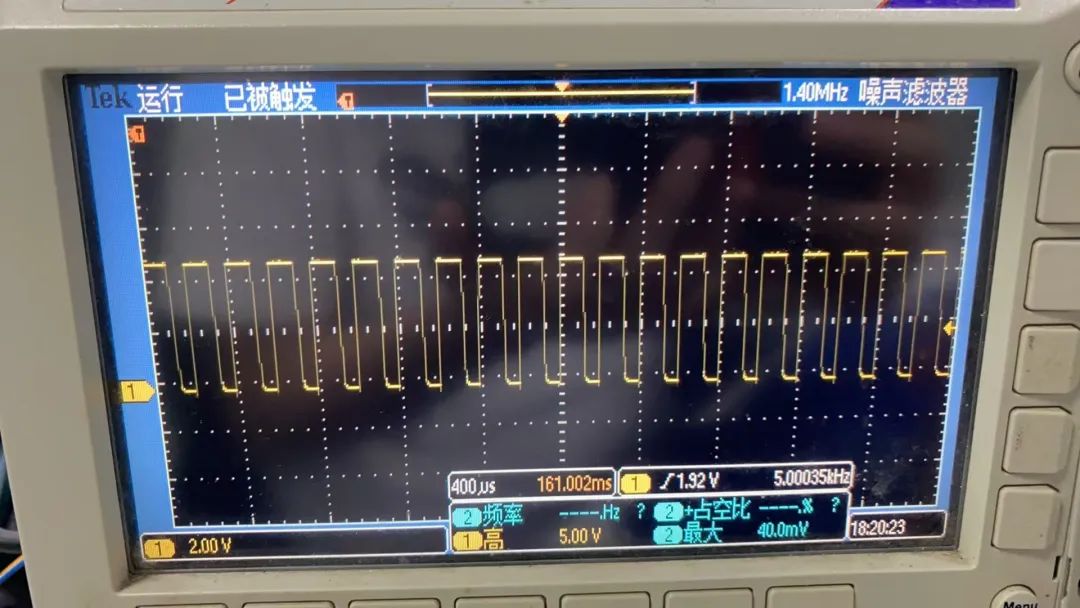

5.  这位同学改回三极管，把其他参数调整后，测出VM波形是这样的。

C18，C19都去掉。R1是4.7K，R4是1K。

大家可以自己想一下为什么一开始不行，是哪个参数影响了三极管的通断？

来源：EEDesign
