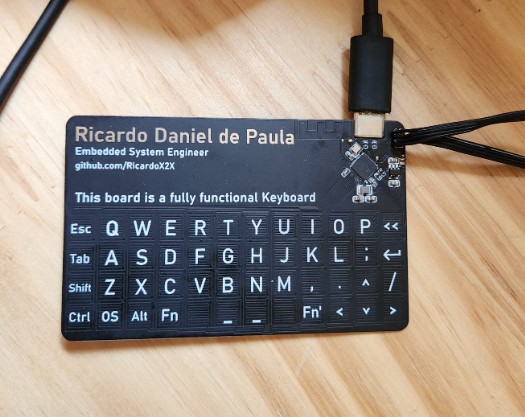

创意无敌，信用卡大小的PCB键盘

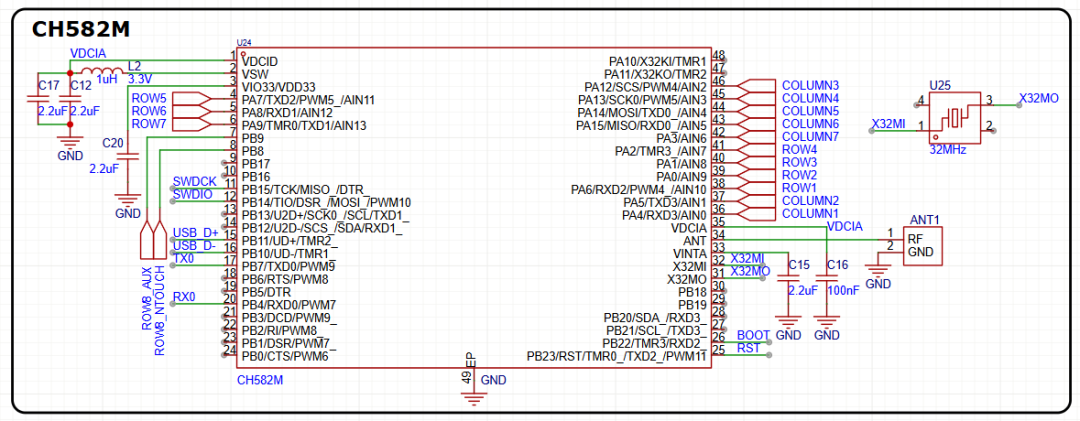

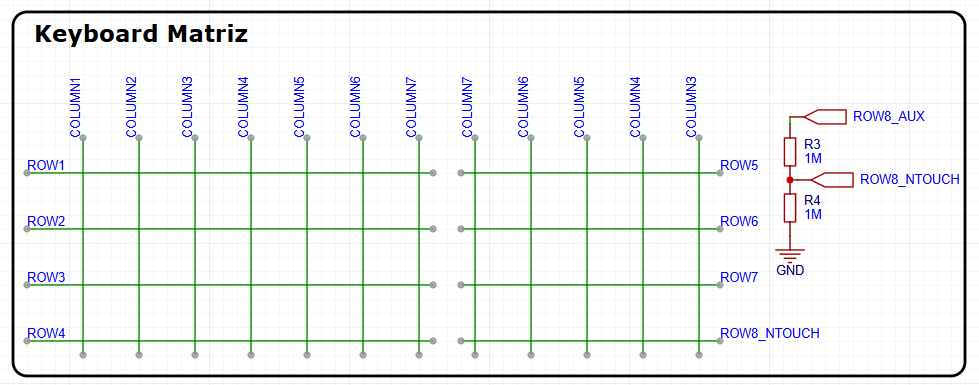

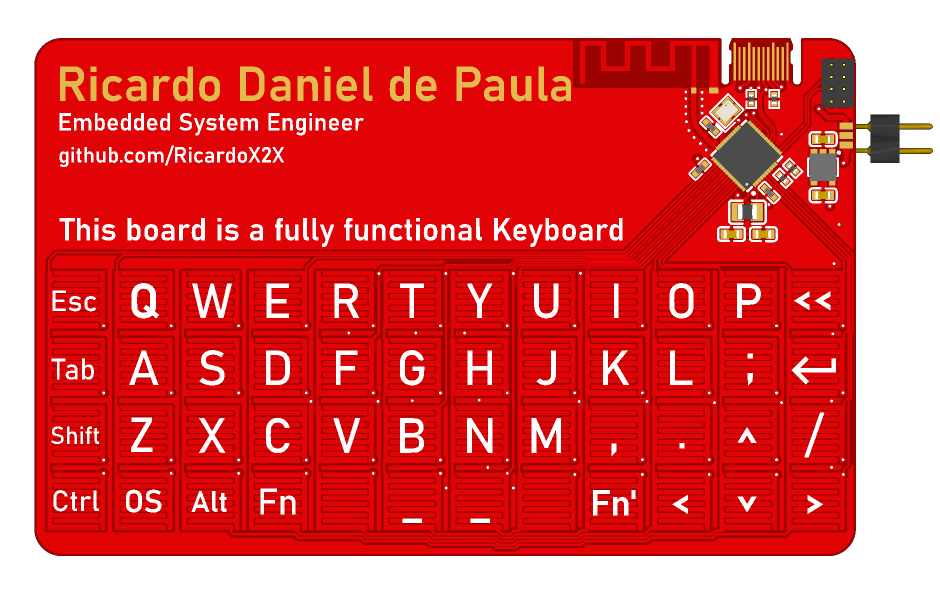

今天在欧大的自留地公众 号看到嘉立创国外的开源网站，叫OSHWLab.这是一个很有意思的项目，使用PCB制作的键盘，大小和信用卡差不多，85mm*54mm。该项目旨在将名片与 PCB 上的功能性 USB-C 电容式触摸键盘相结合。最初的想法集中在使用 RP2040、Atmega32u 和 STM32F103 等微控制器，但这些微控制器缺乏原生电容式触摸功能。经过进一步研究，该CH32V303因其内置 USB 2.0 和 16 个电容式触摸通道而被选中，能够通过多路复用支持多达 48 个键。然而，为了降低成本，该项目后来改用 CH582M，它还具有电容式触摸功能、USB 支持，甚至还包括蓝牙功能，可能允许无线通信。
目标是让设计尽可能实惠，同时确保它仍然是一张独特、实用的名片。最终设备将用作 40% 键盘，并展示电子工程技能和电容式触摸技术的实际应用。PCB 厚度推荐： 0.8 毫米可能是更牢固贴合的更好选择。
