Buck电路中，没带负载的情况下电感发热是什么原因引起的？

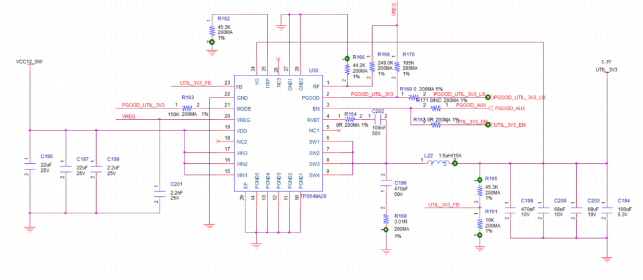

先贴原理图

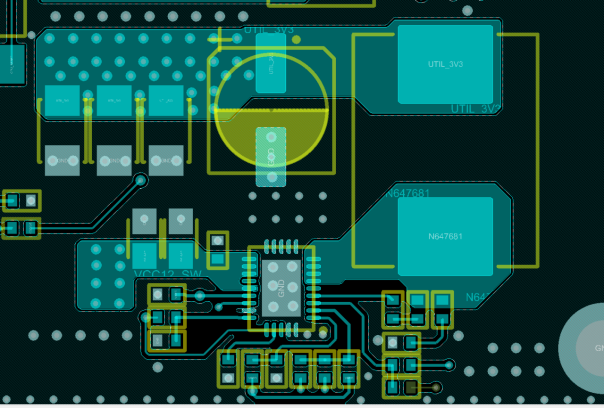

再贴PCB布局，虽然不是官方推荐的布局，但看起来好像也没啥大问题。

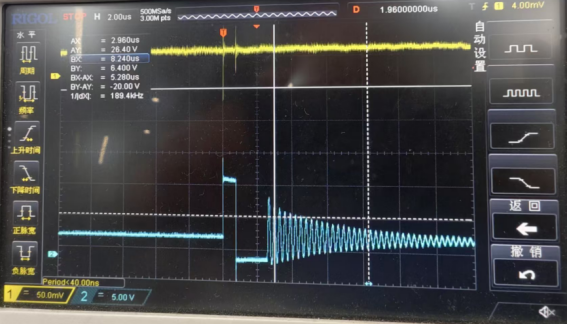

随后群友出谋划策，建议将buck模式配置成DCM应该就能改善，如下图是将buck芯片改成DCM模式后SW引脚波形，此时电感不发烫了。

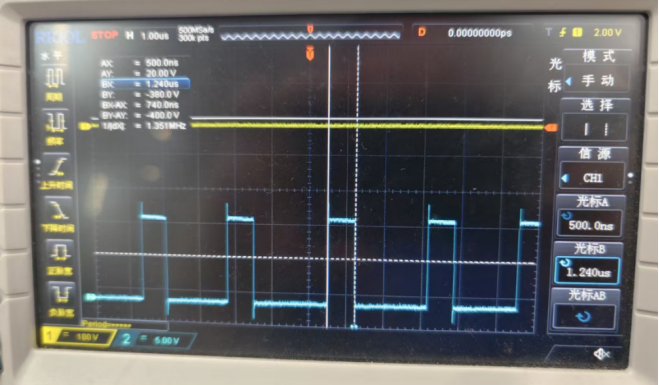

个人观点：

解决方案

1、优化电感选型

• 选择低DCR电感

  降低直流电阻损耗（例如使用铜线粗、匝数少的电感）。

• 选择高频磁芯材料
  如铁氧体磁芯（低磁滞损耗），避免使用铁粉芯（高频损耗大）。



• 适当增大电感值，减小纹波电流



2、调整控制策略

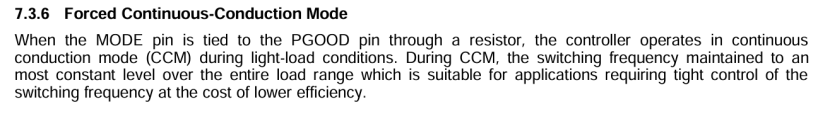

• 允许进入DCM模式：
  在轻载或空载时切换至断续导通模式（DCM），使电感电流降至零，消除持续导通损耗。



• 启用脉冲跳跃（Pulse Skipping）或突发模式（Burst Mode）：降低有效开关频率，减少空载时的开关次数和损耗。

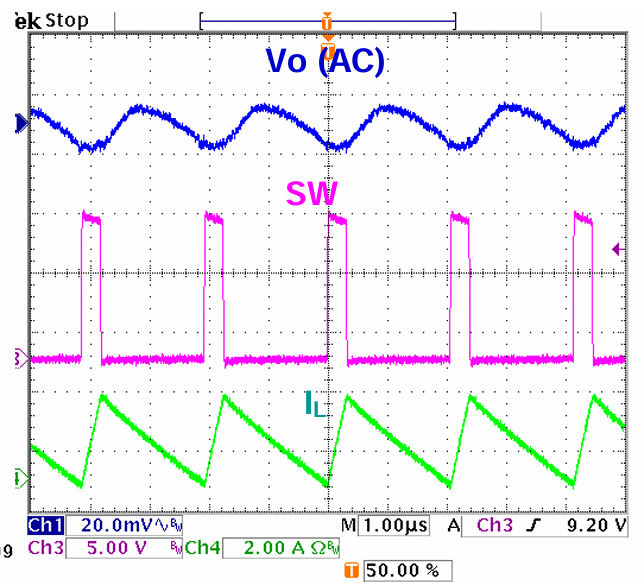

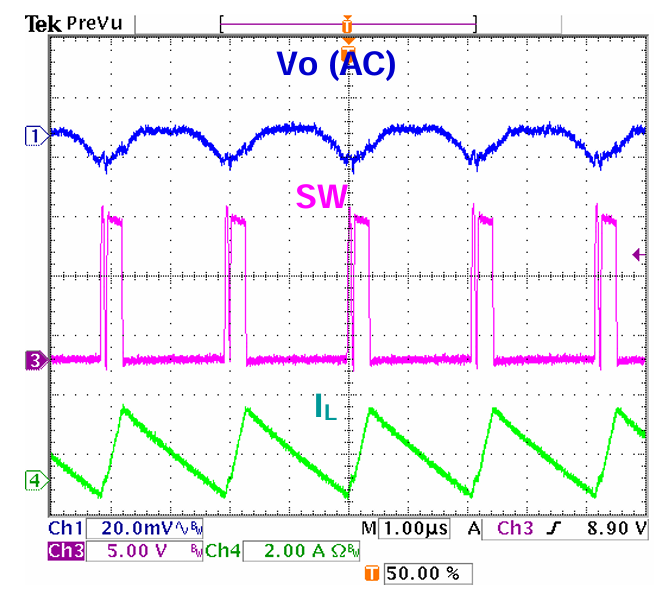

• CCM（Continuous Conduction Mode，连续导通模式）

电感电流在整个开关周期内始终大于零，波形连续。

波形特点：电流从最小值（>0）上升到峰值，再下降到初始值，循环往复。

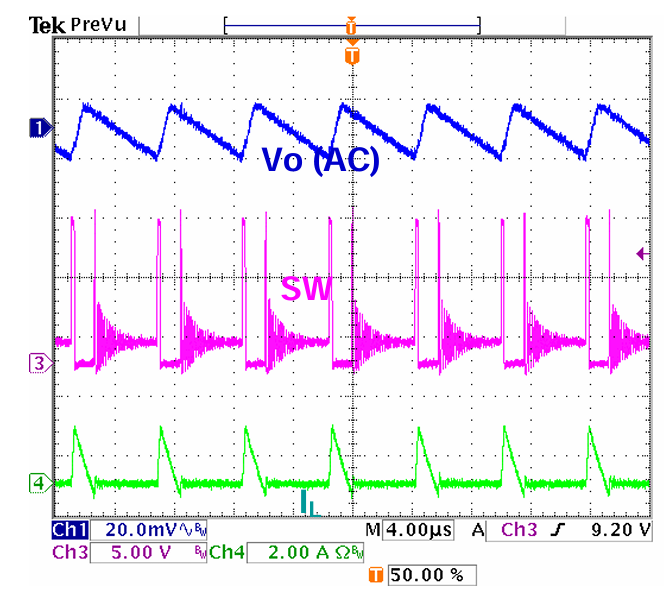

• DCM（Discontinuous Conduction Mode，断续导通模式）

电感电流在每个周期内会下降到零，并保持为零一段时间。

波形特点：电流从零上升到峰值，下降到零后维持零状态，直到下一个周期开始。

• BCM（Boundary Conduction Mode，临界导通模式）

电感电流在开关周期结束时刚好降至零，下一周期立即开始。

波形特点：介于CCM与DCM之间，电流在周期结束时为零，无零电流保持阶段。
