收到20G安捷伦频谱仪，不开机，先拆为敬！

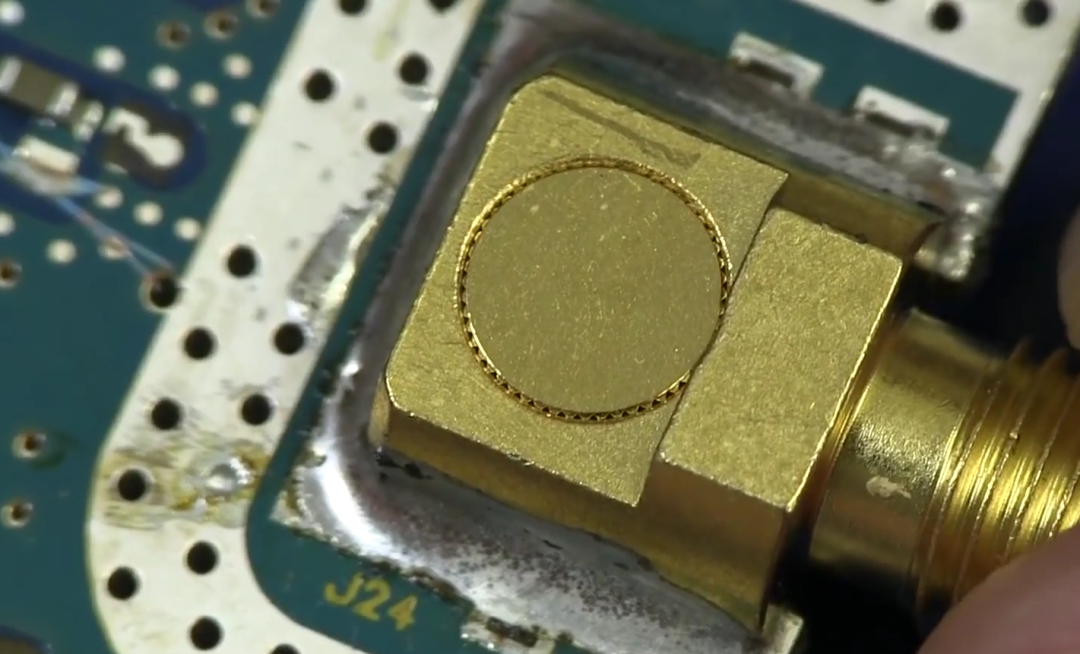

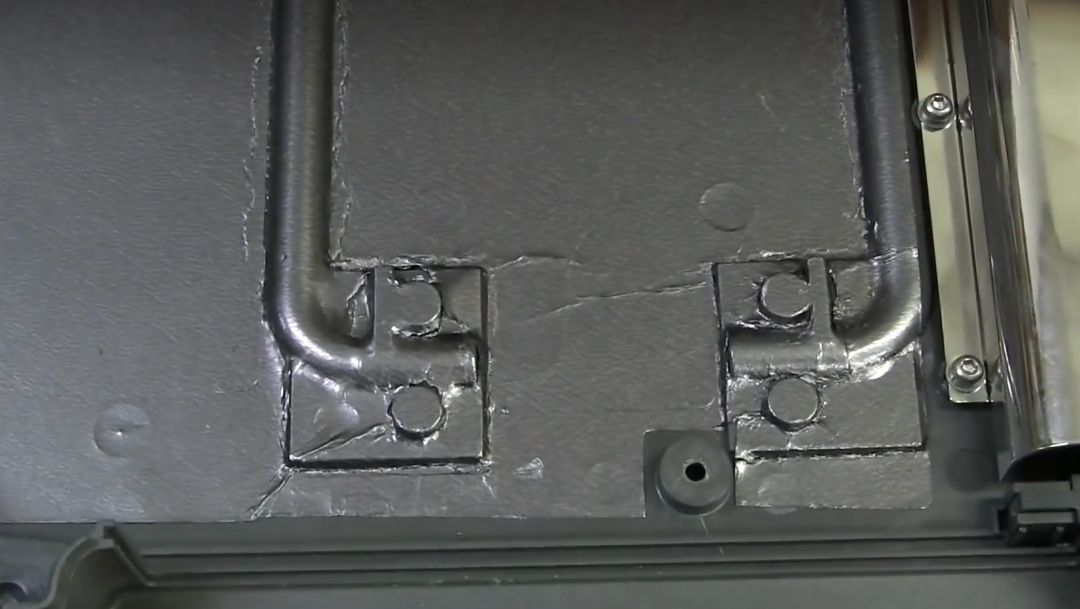

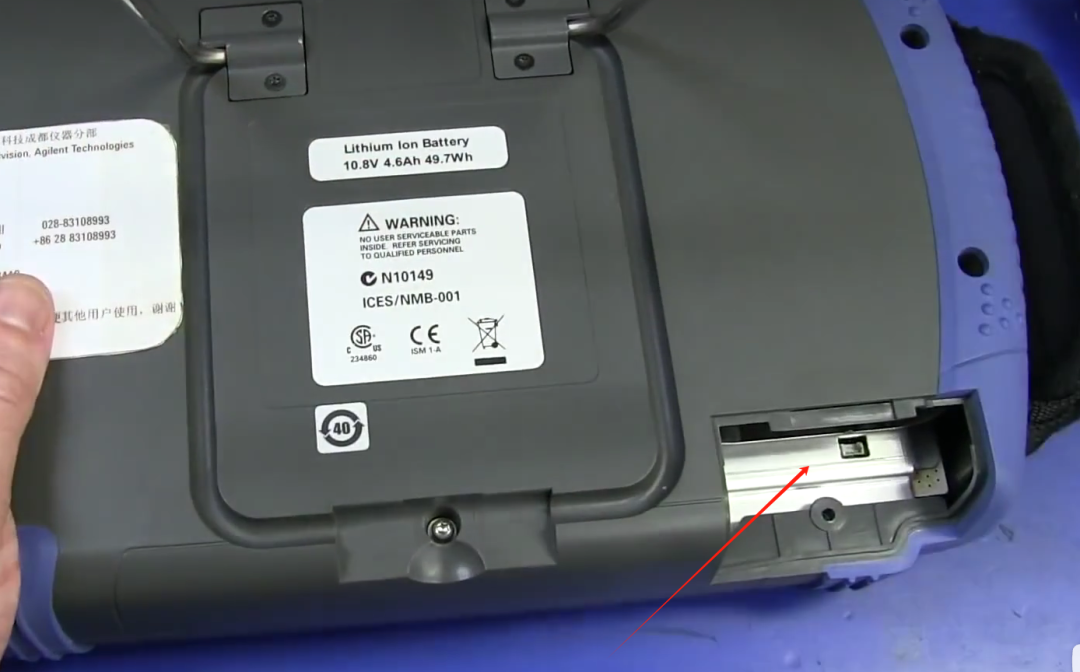

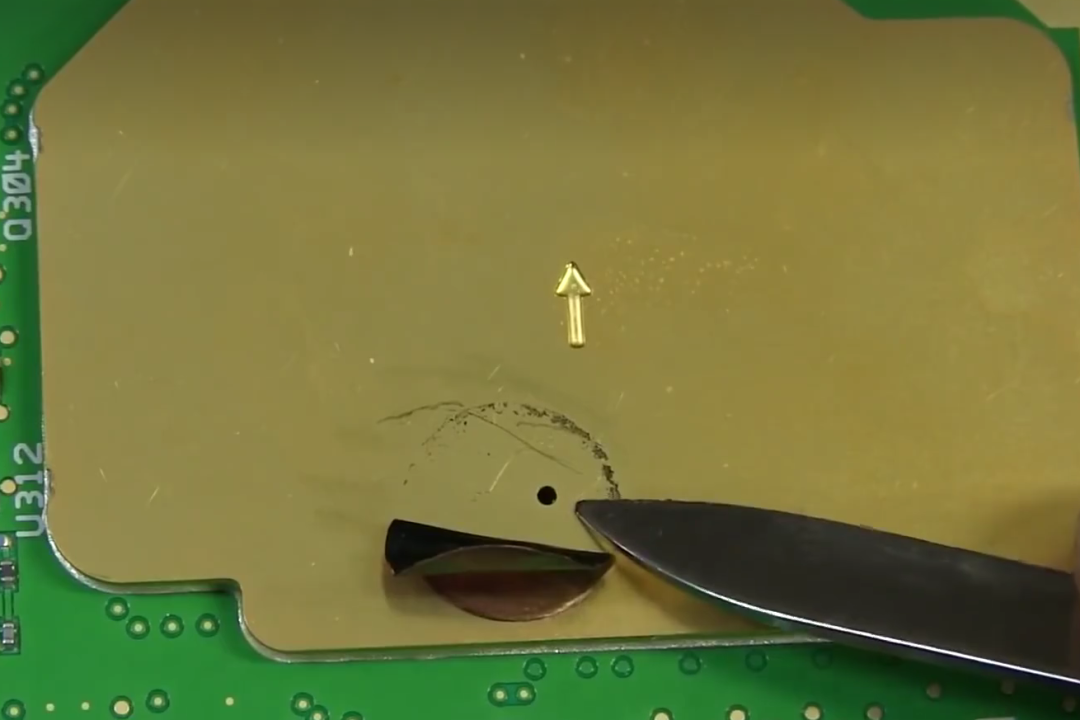

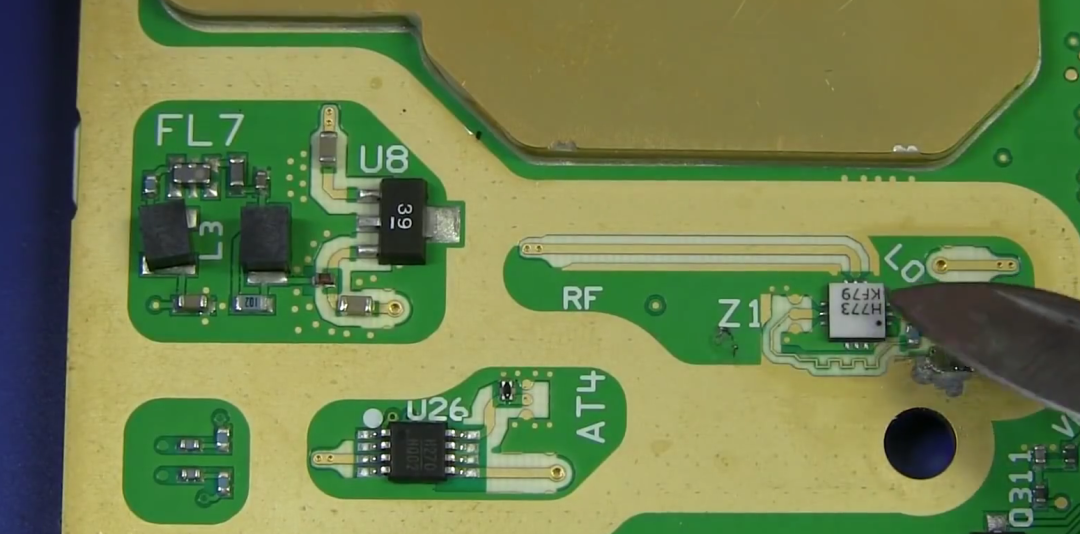

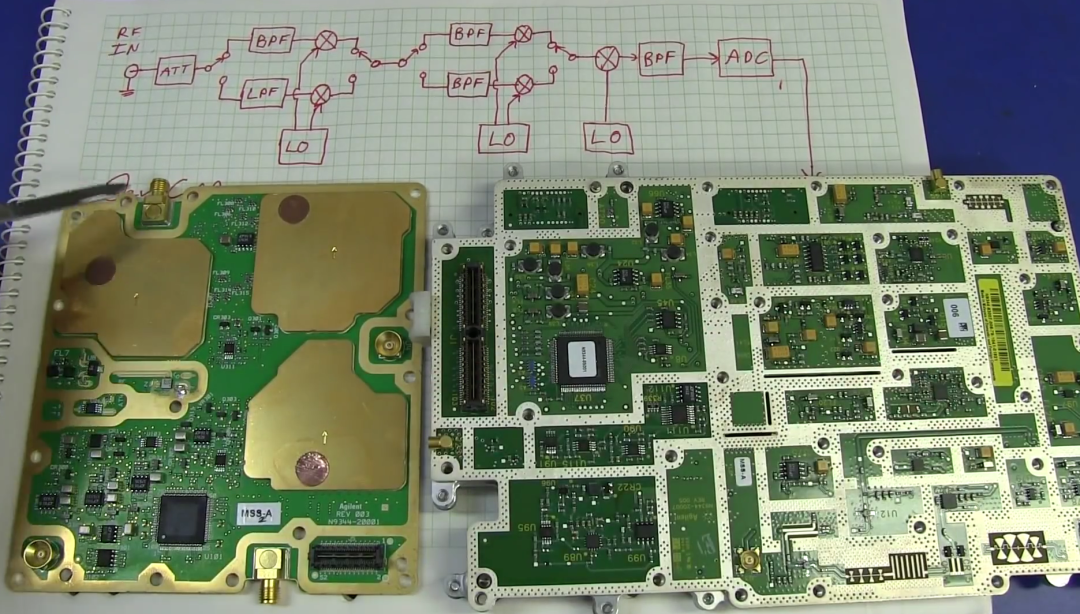

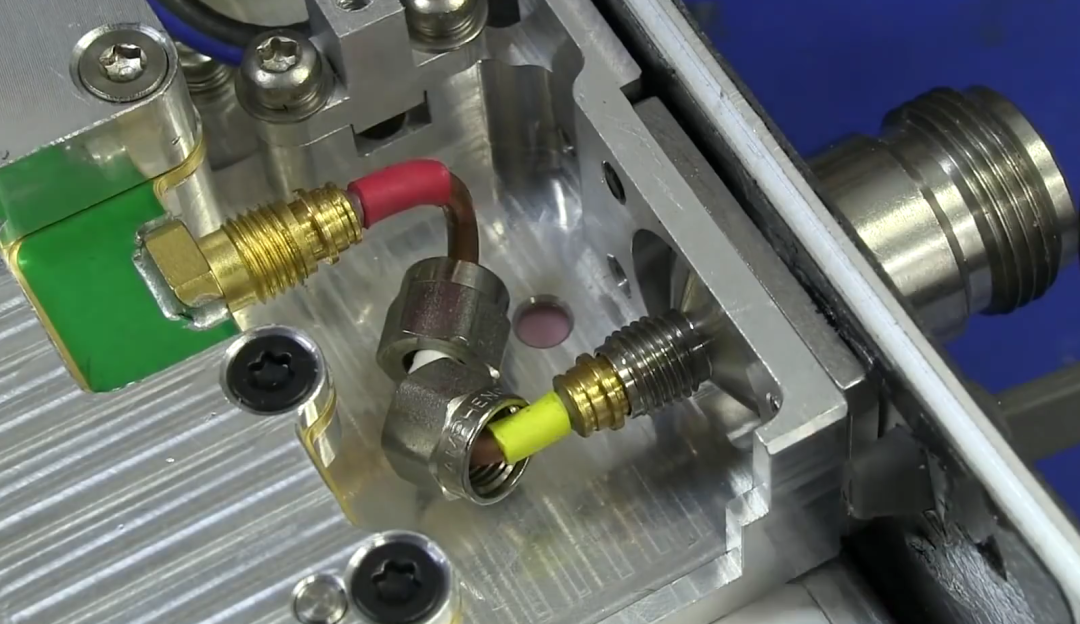

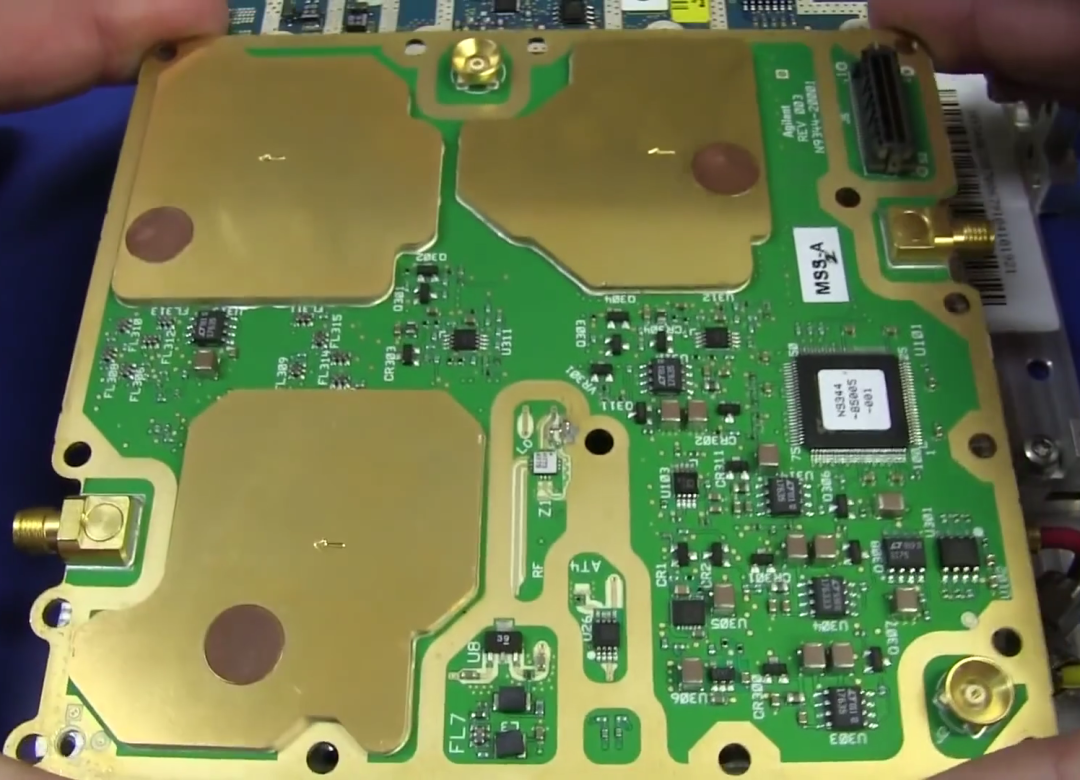

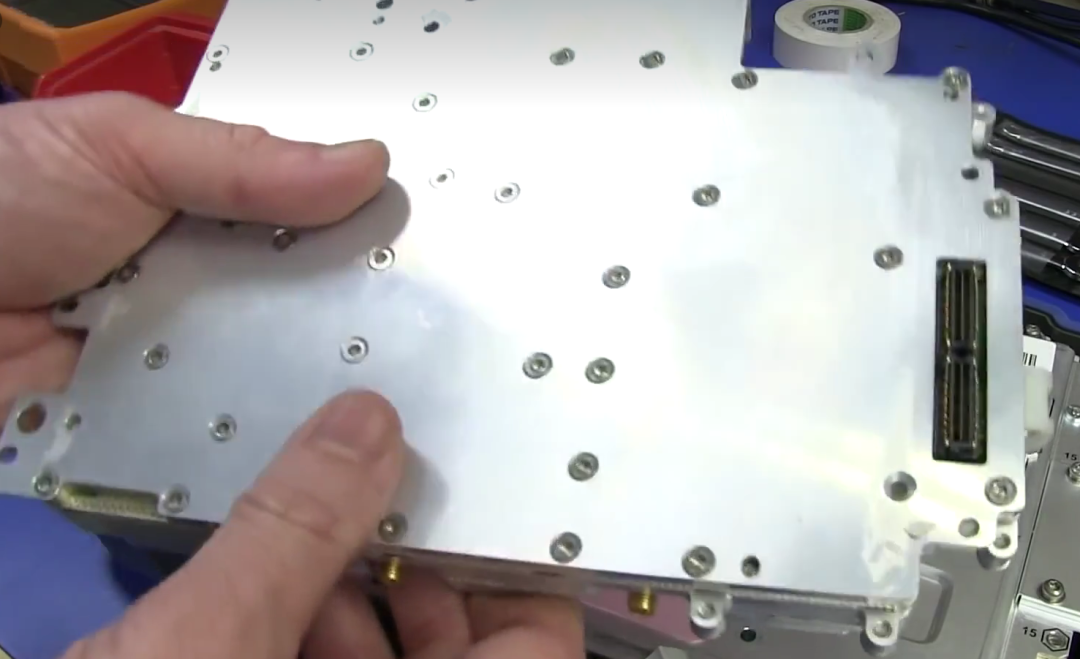

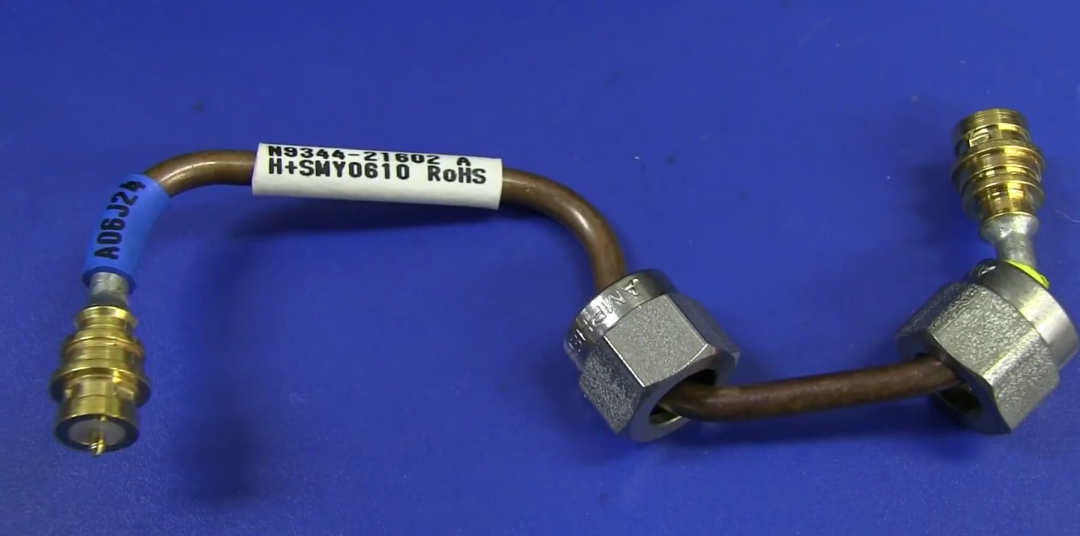

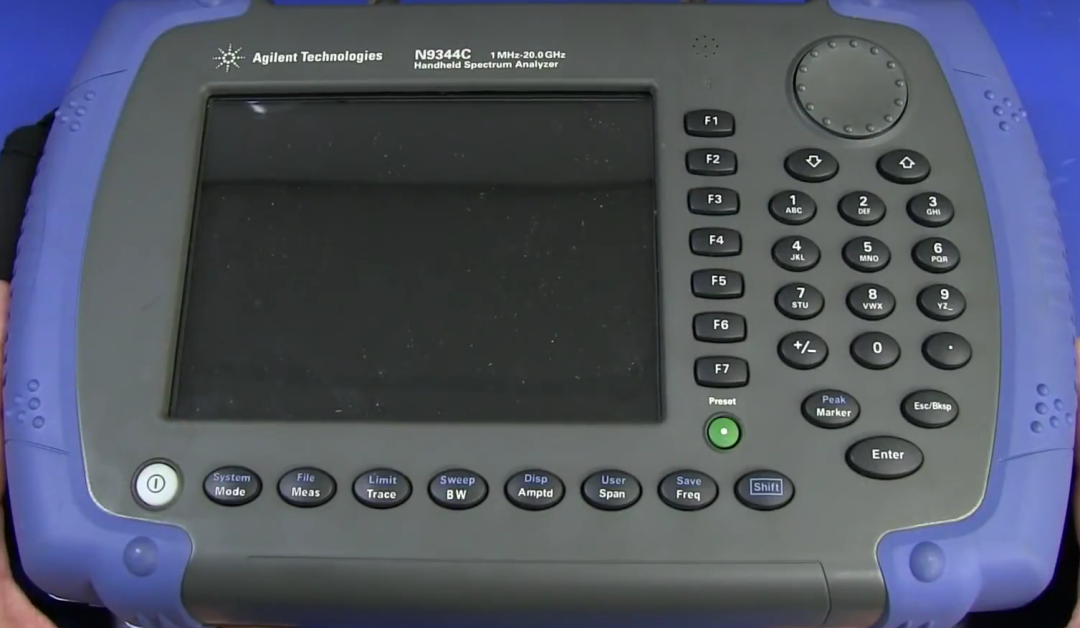

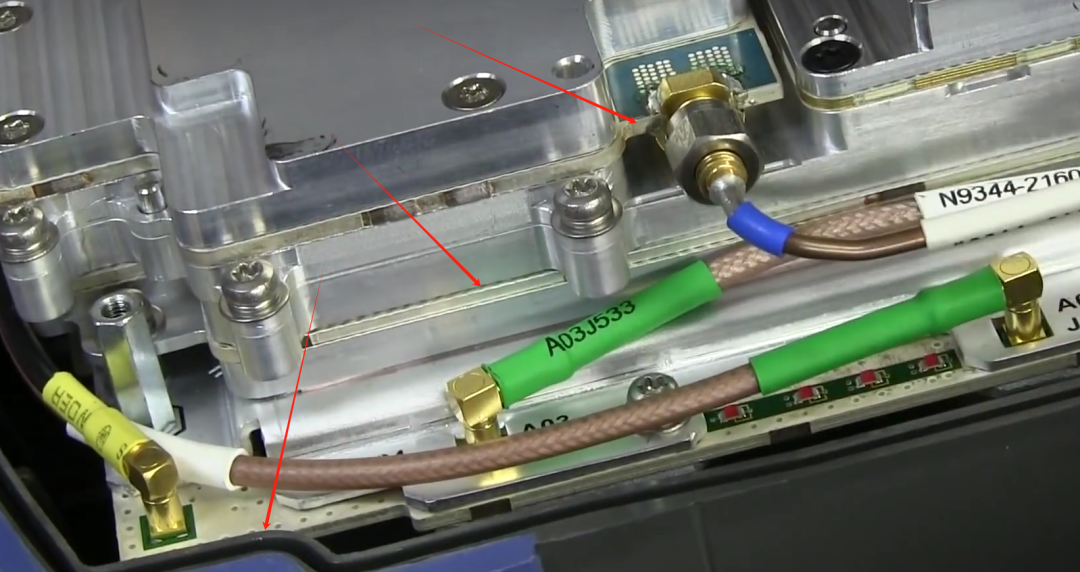

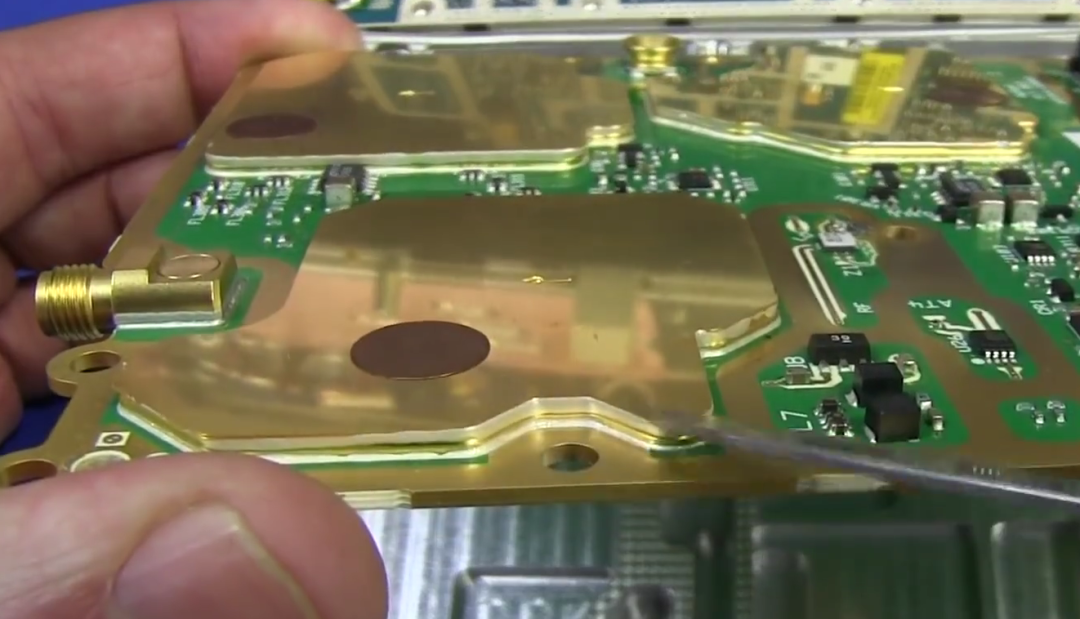

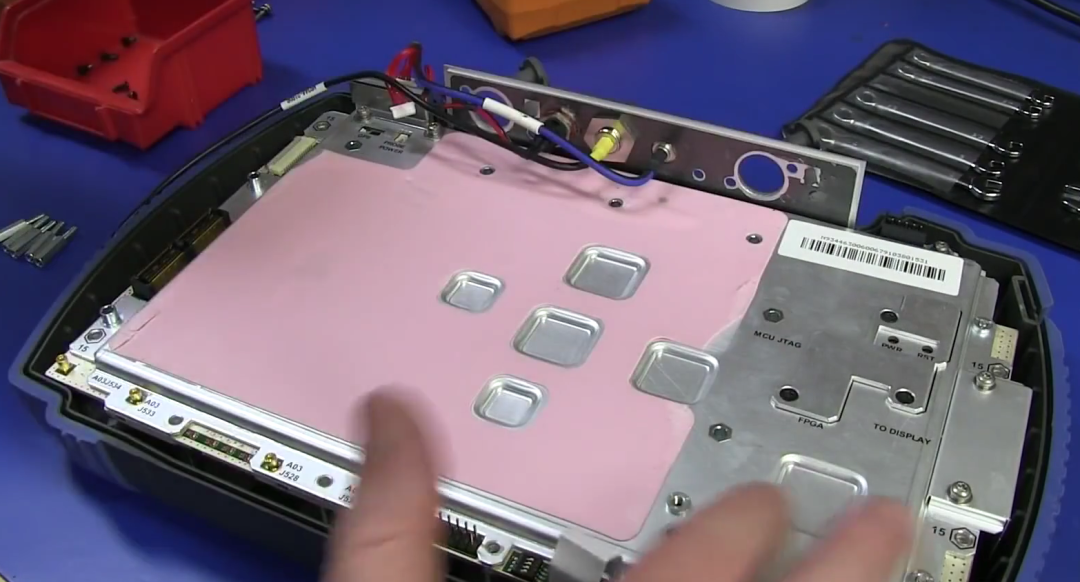

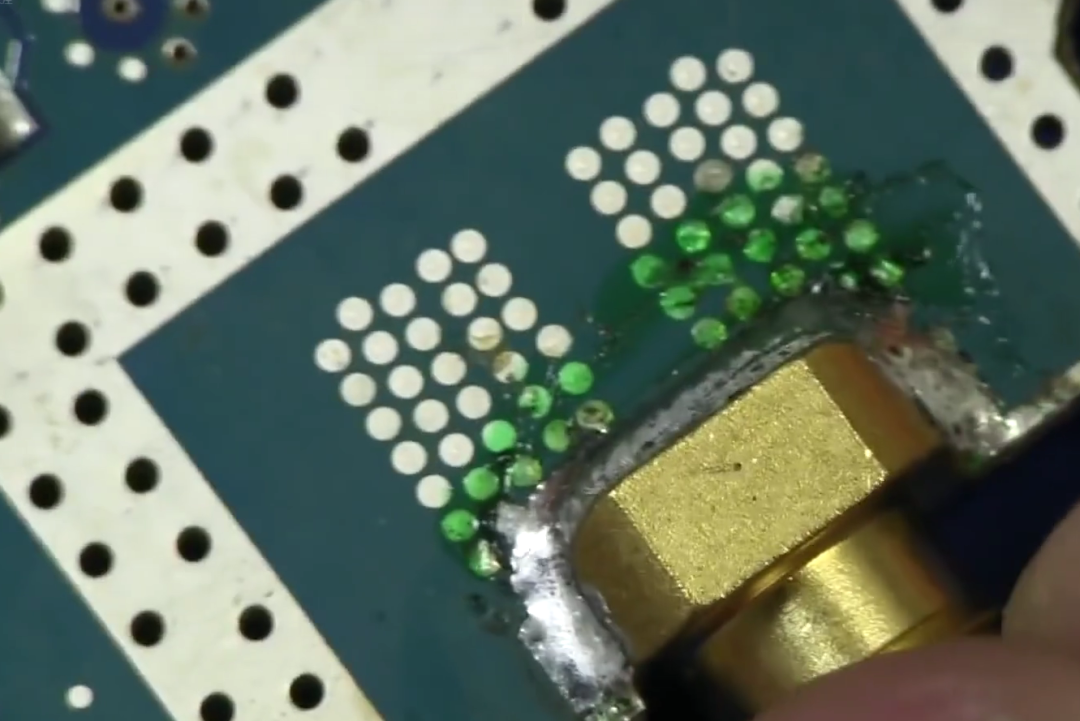

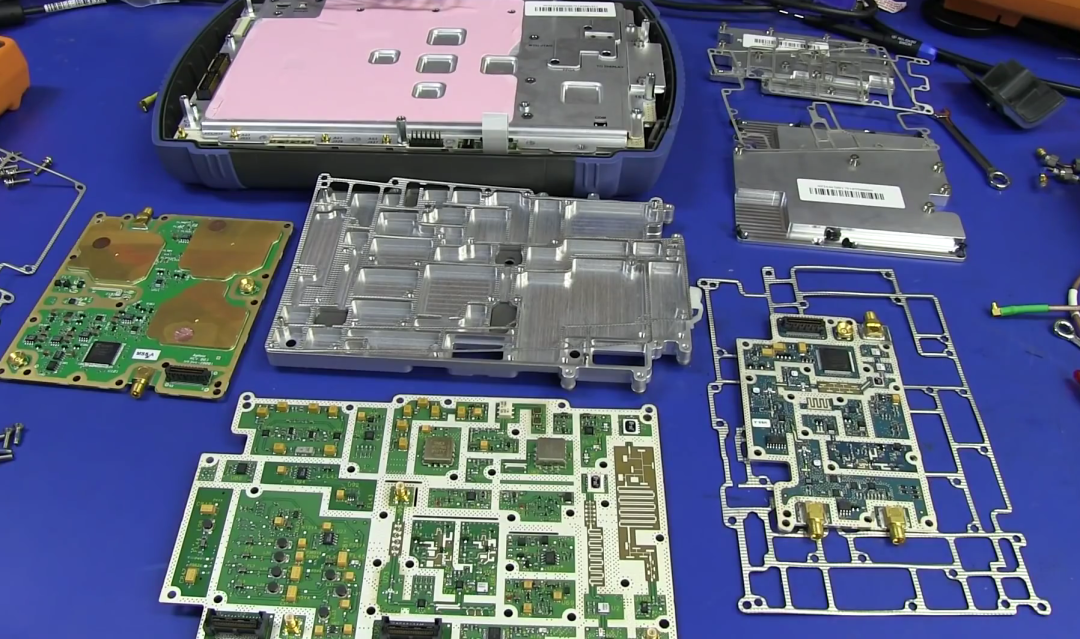

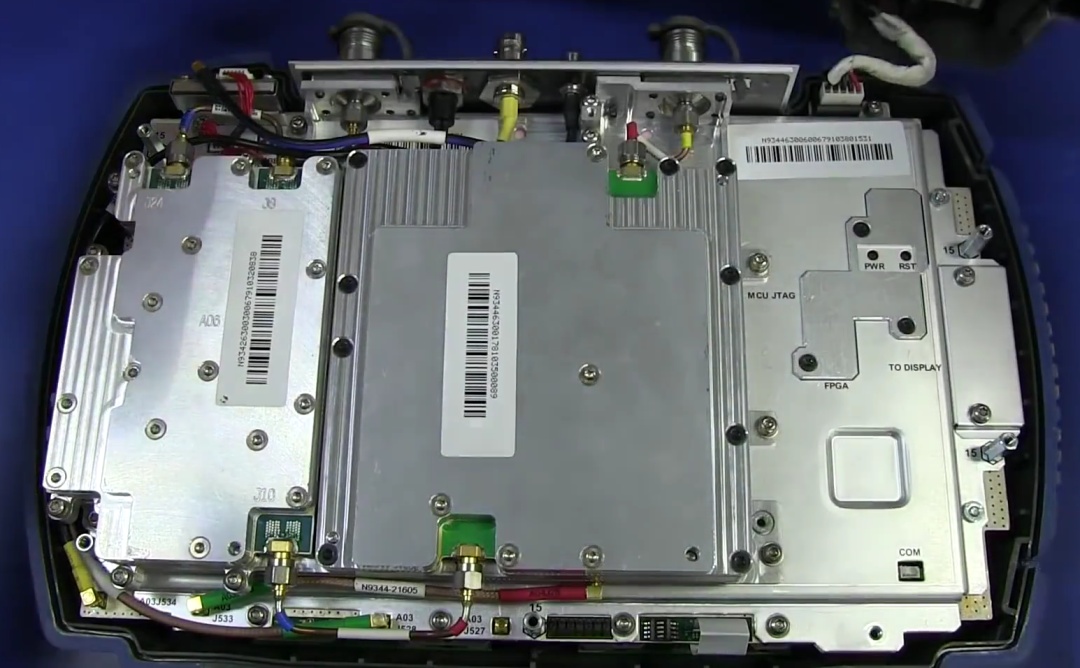

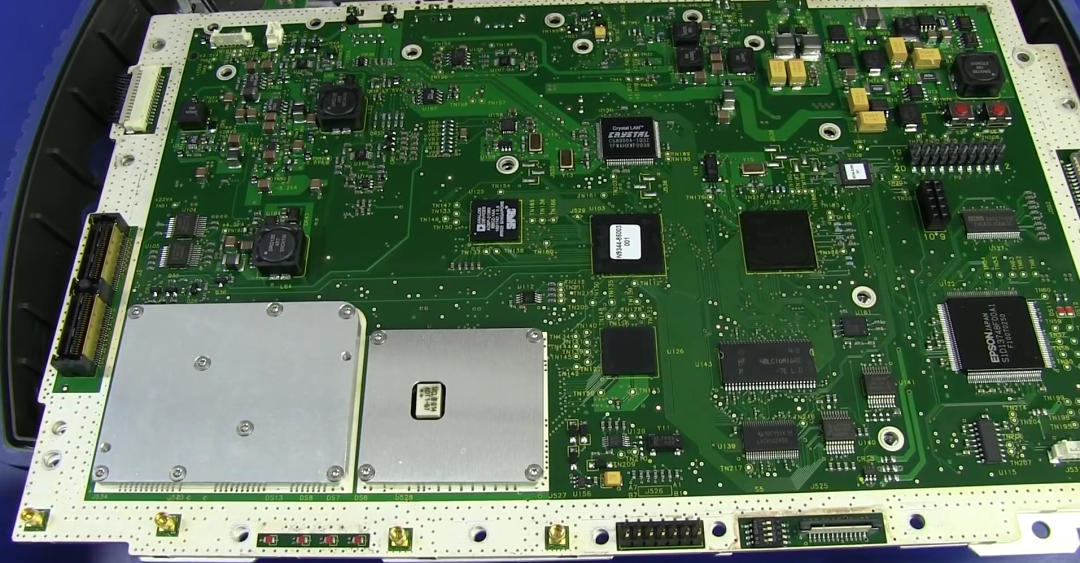

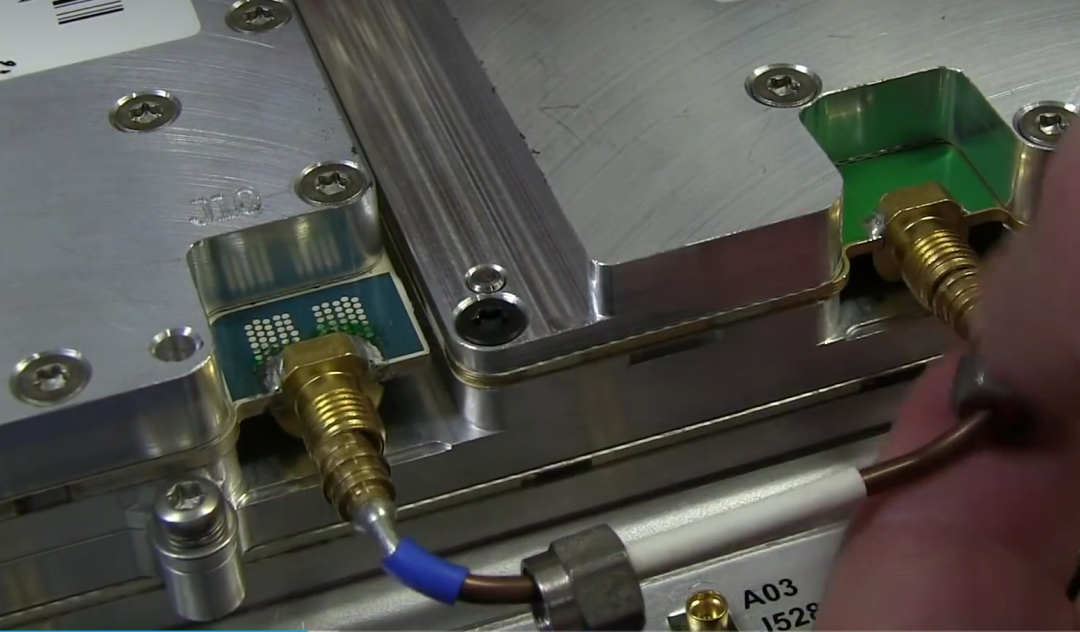

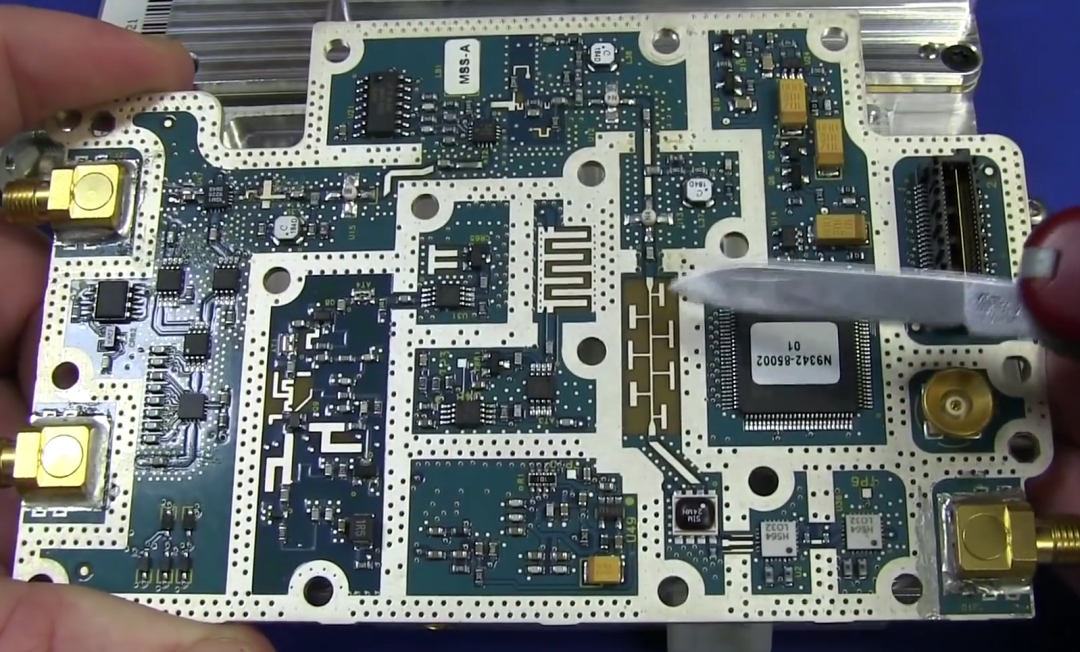

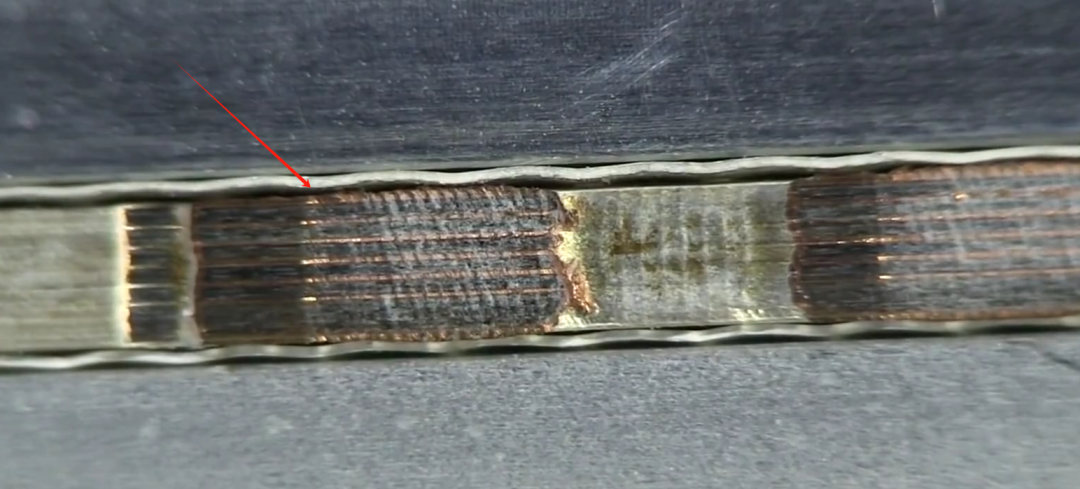

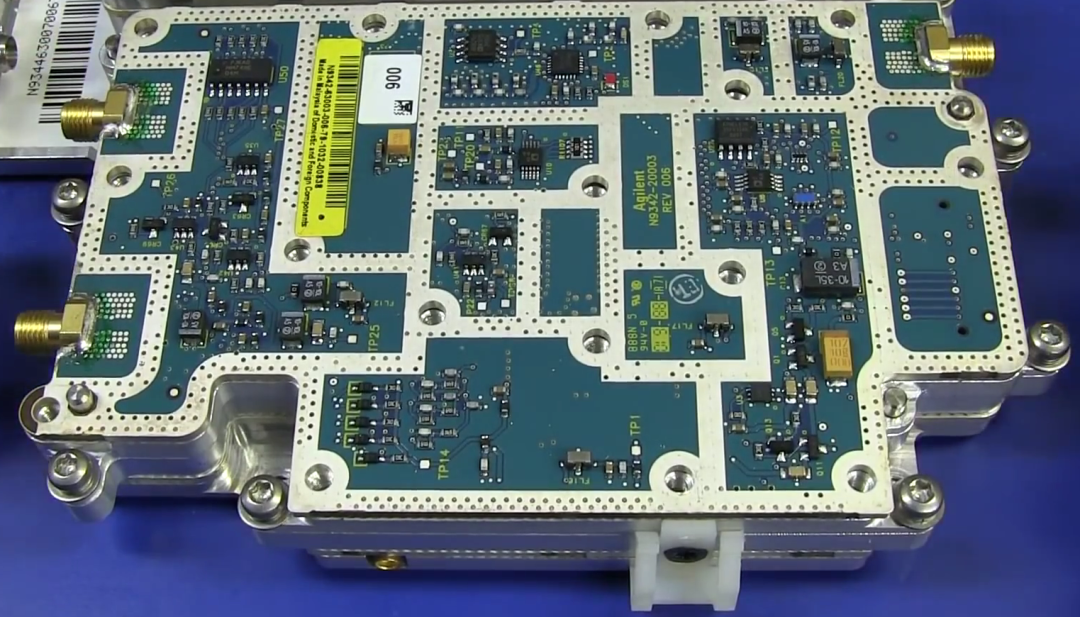

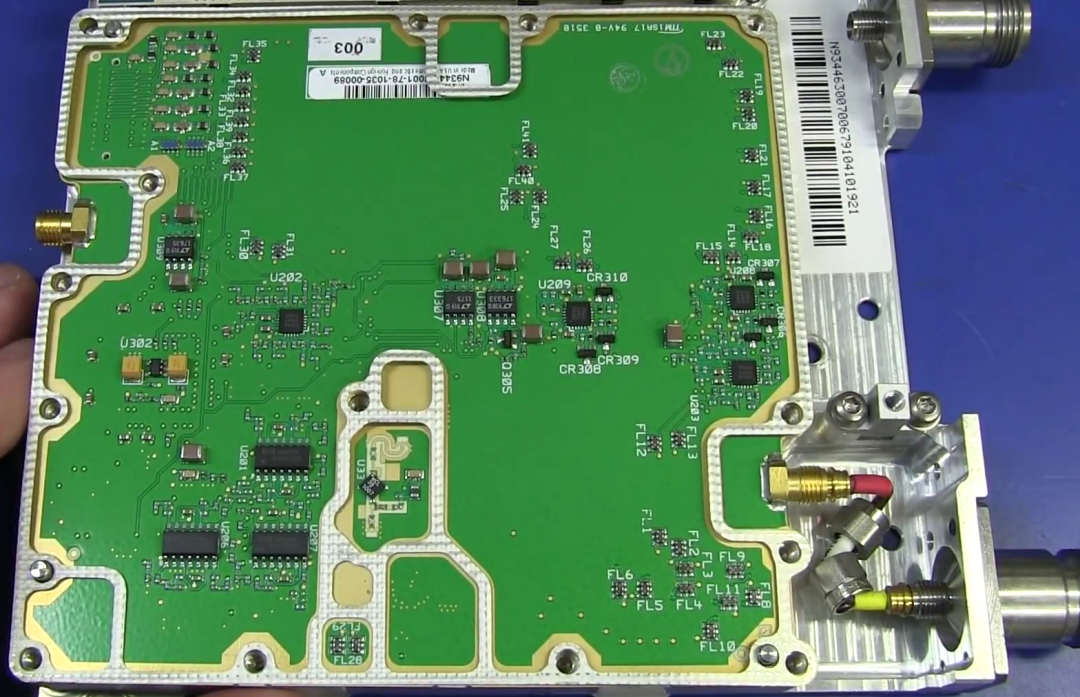

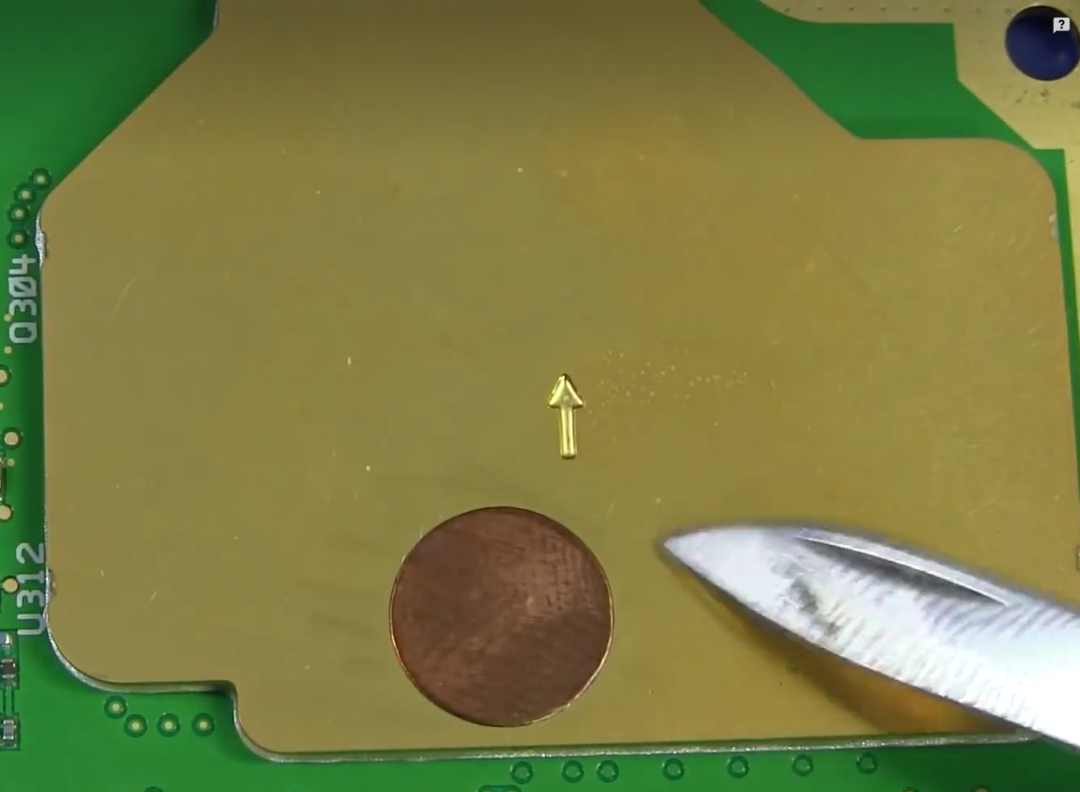

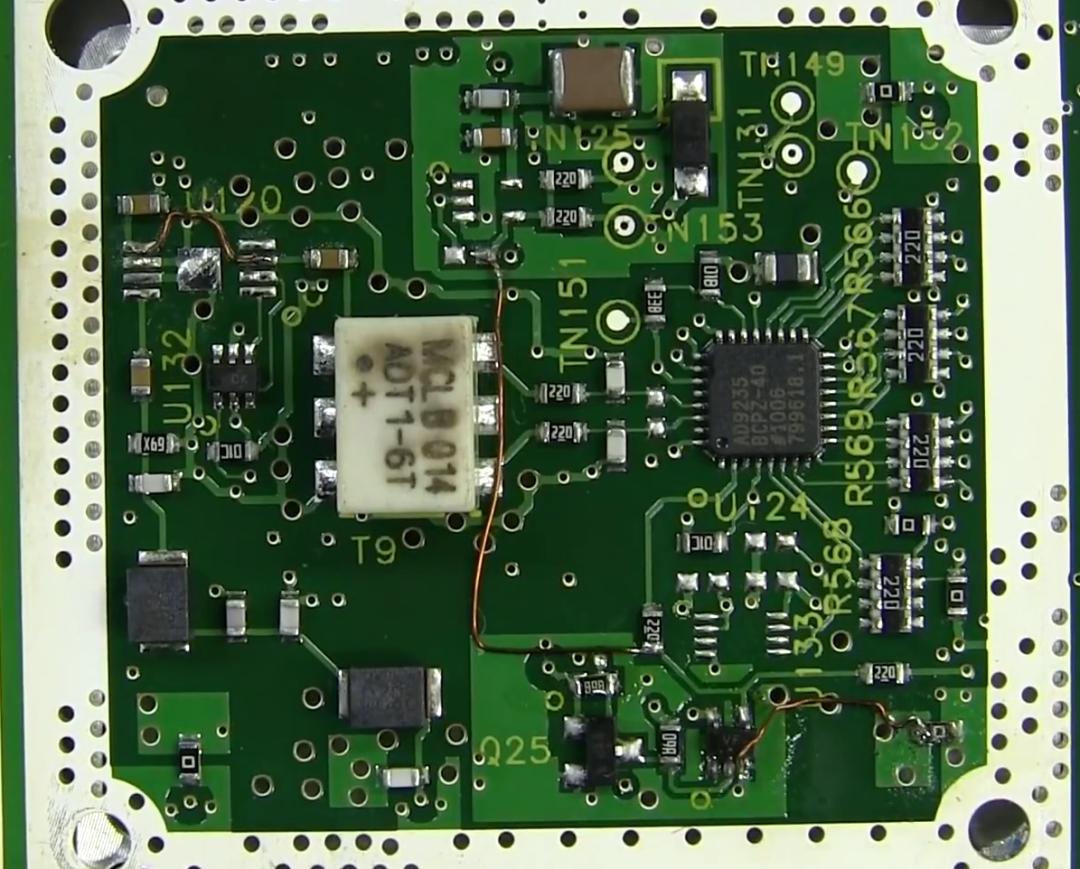

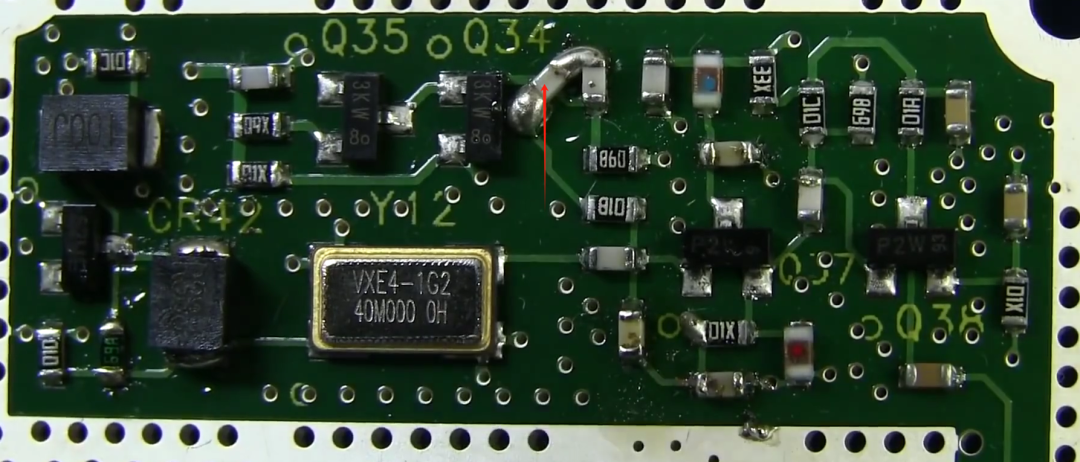

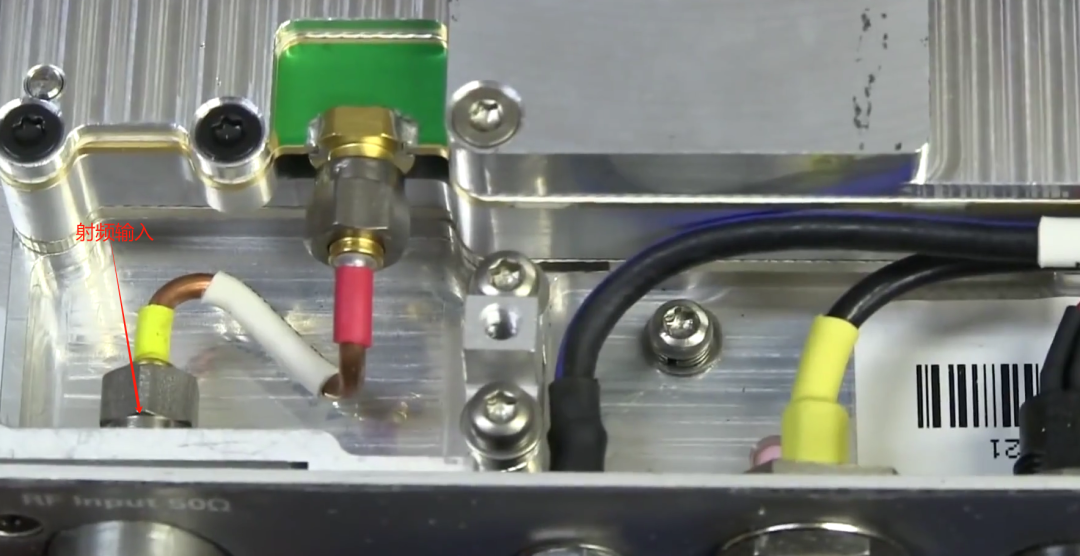

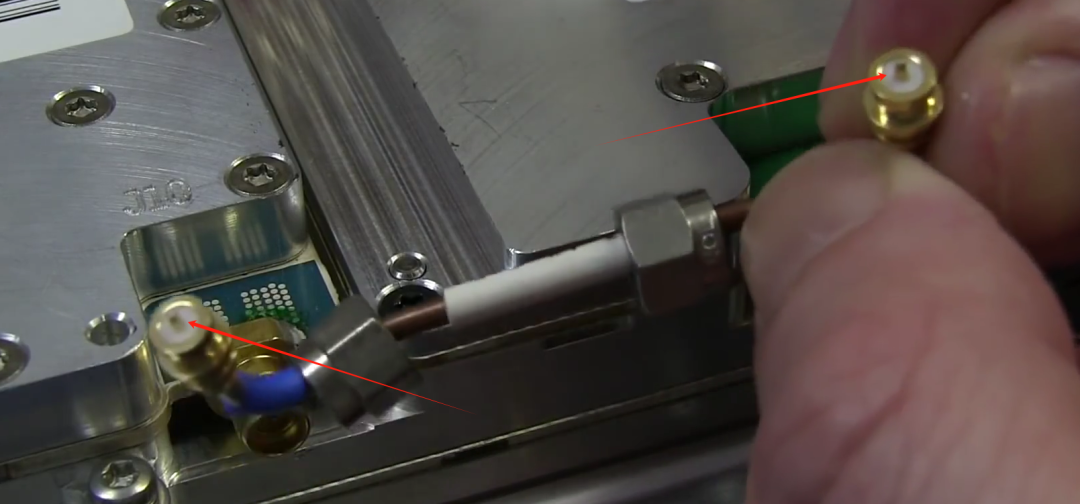

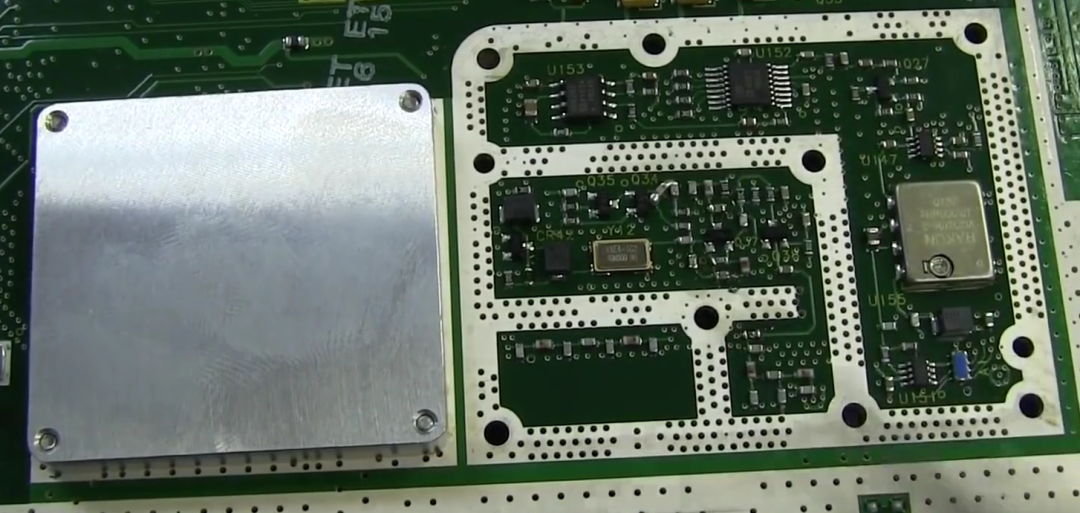

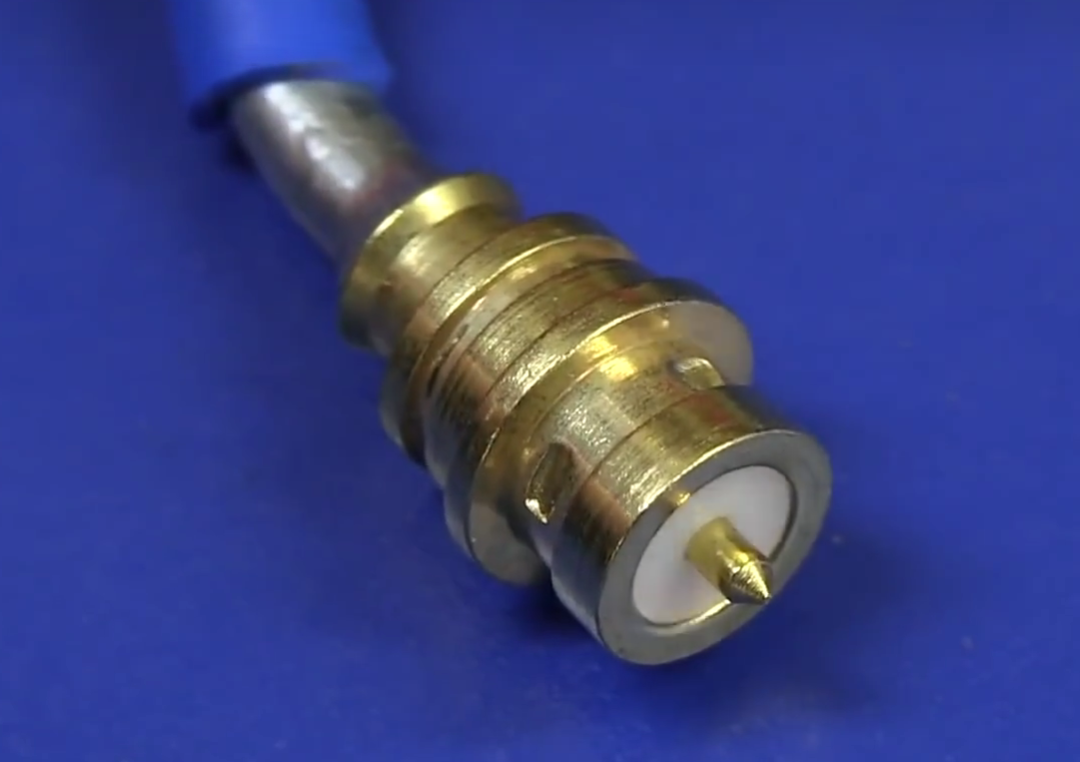

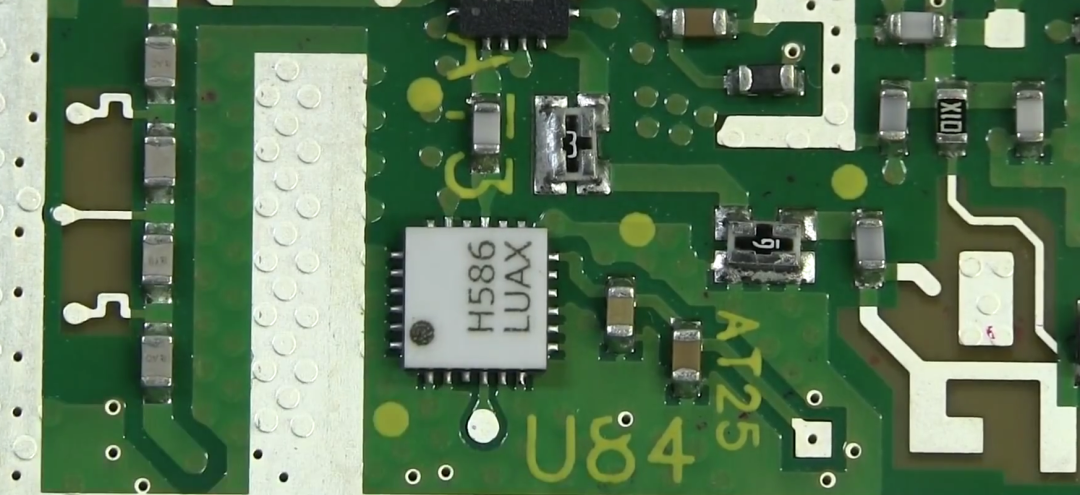

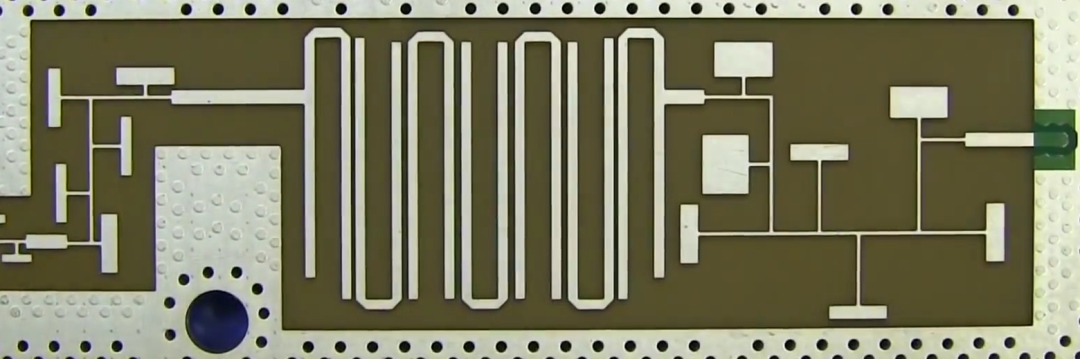

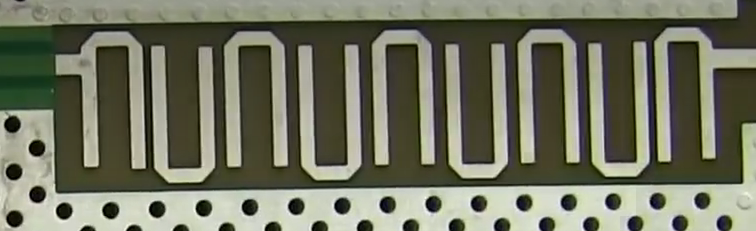

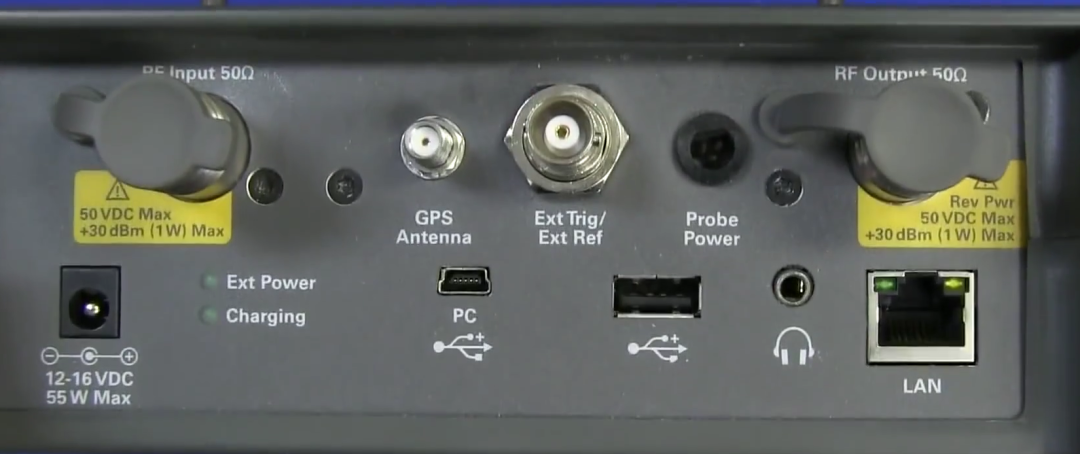

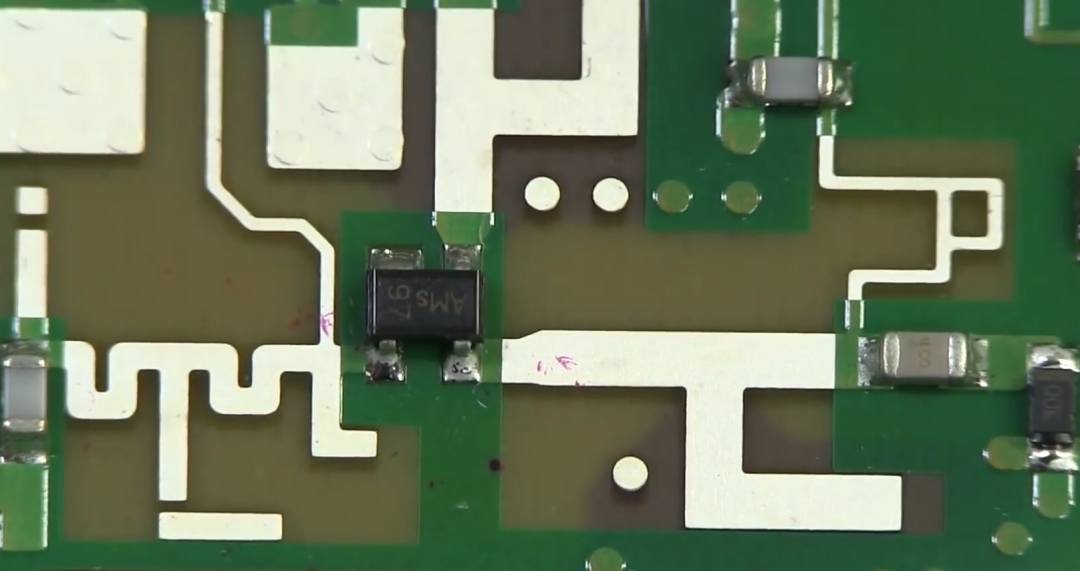

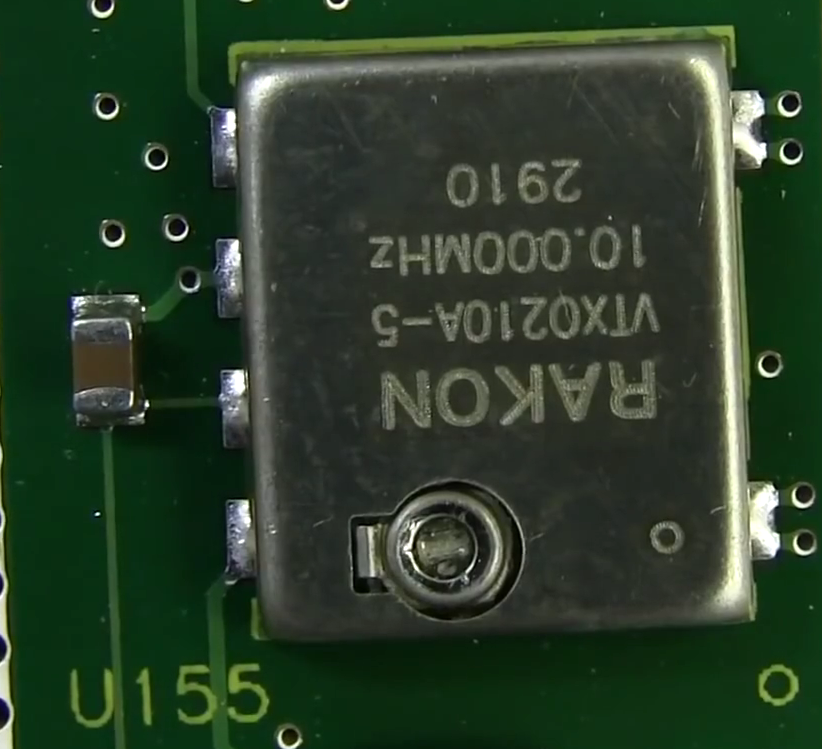

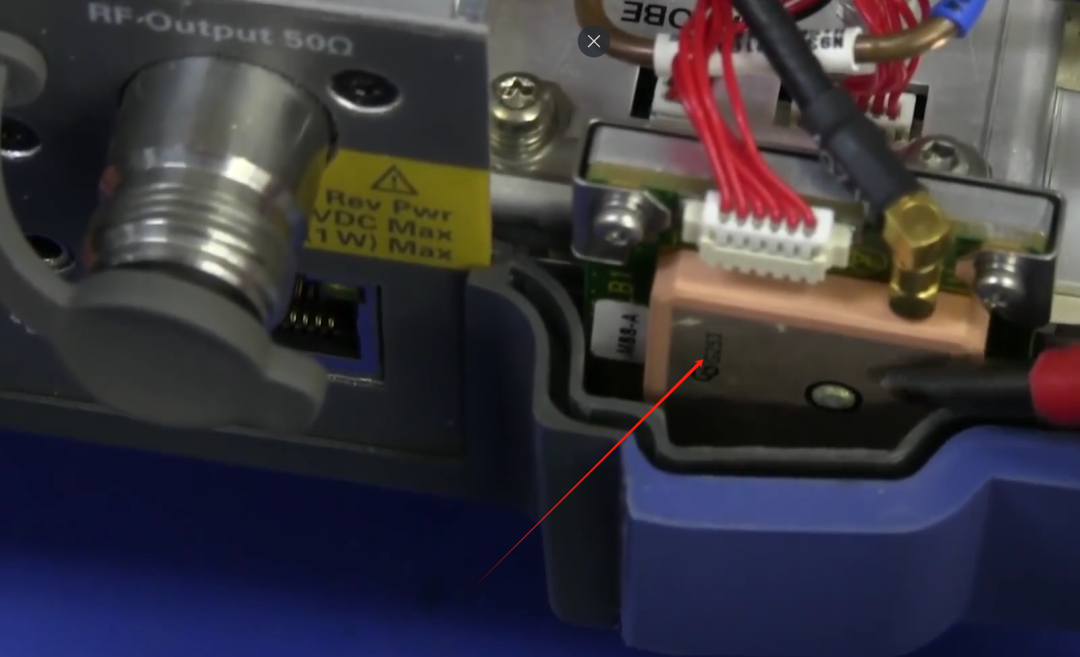

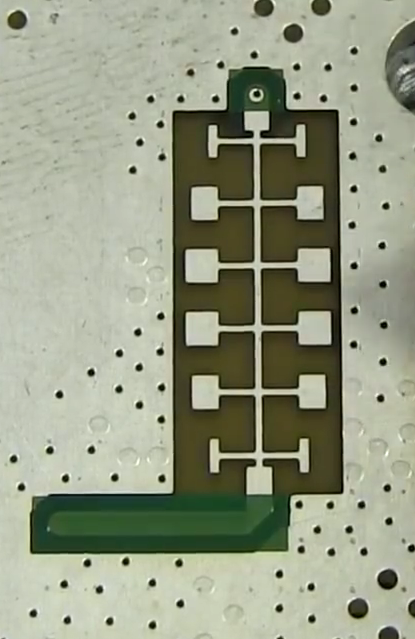

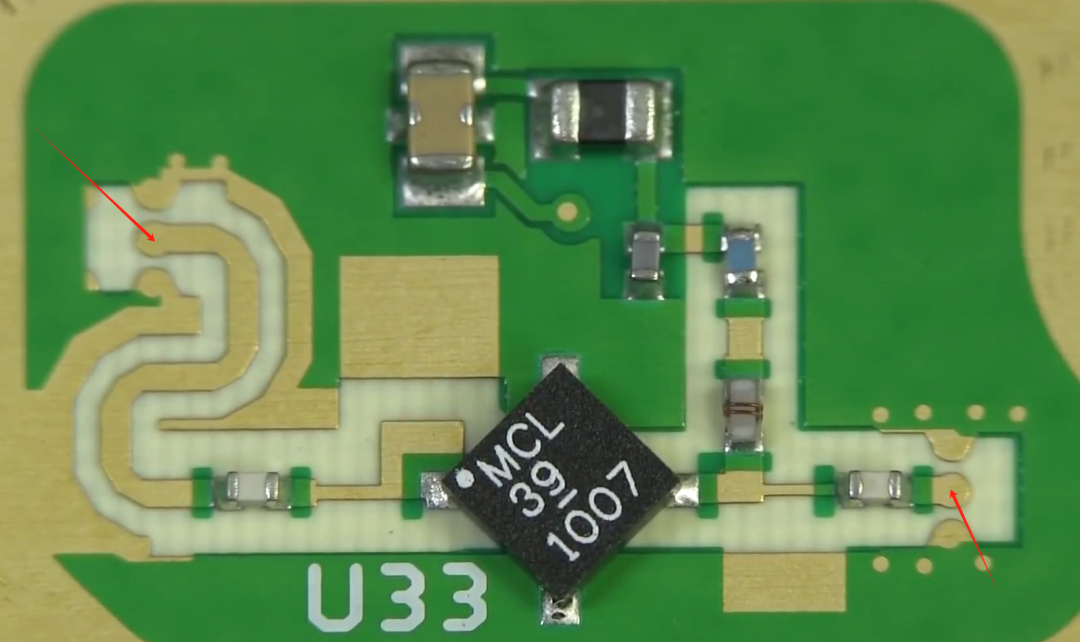

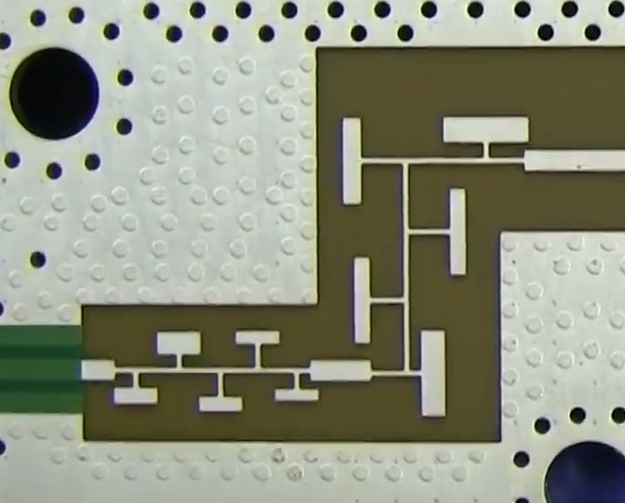

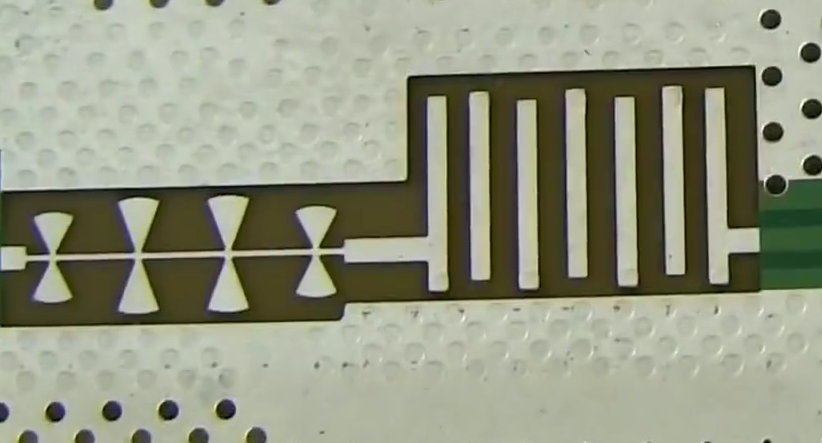

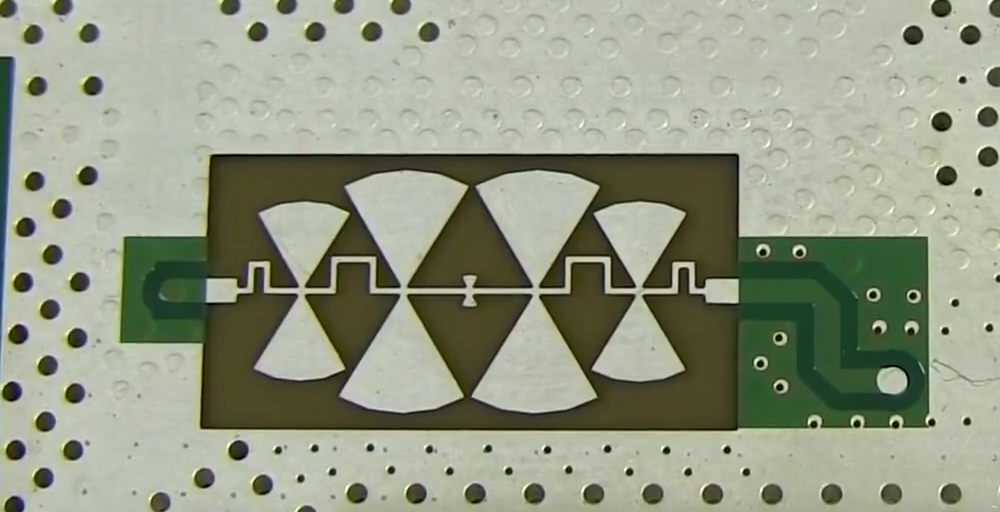

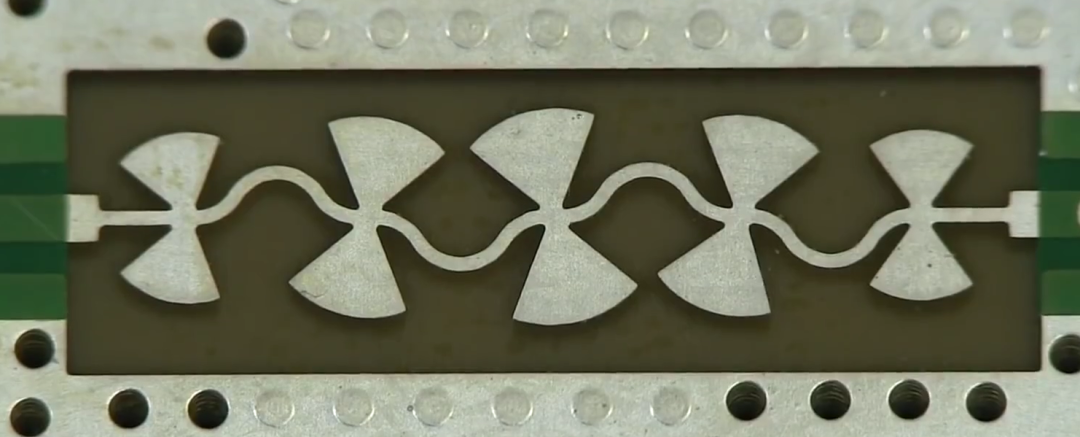

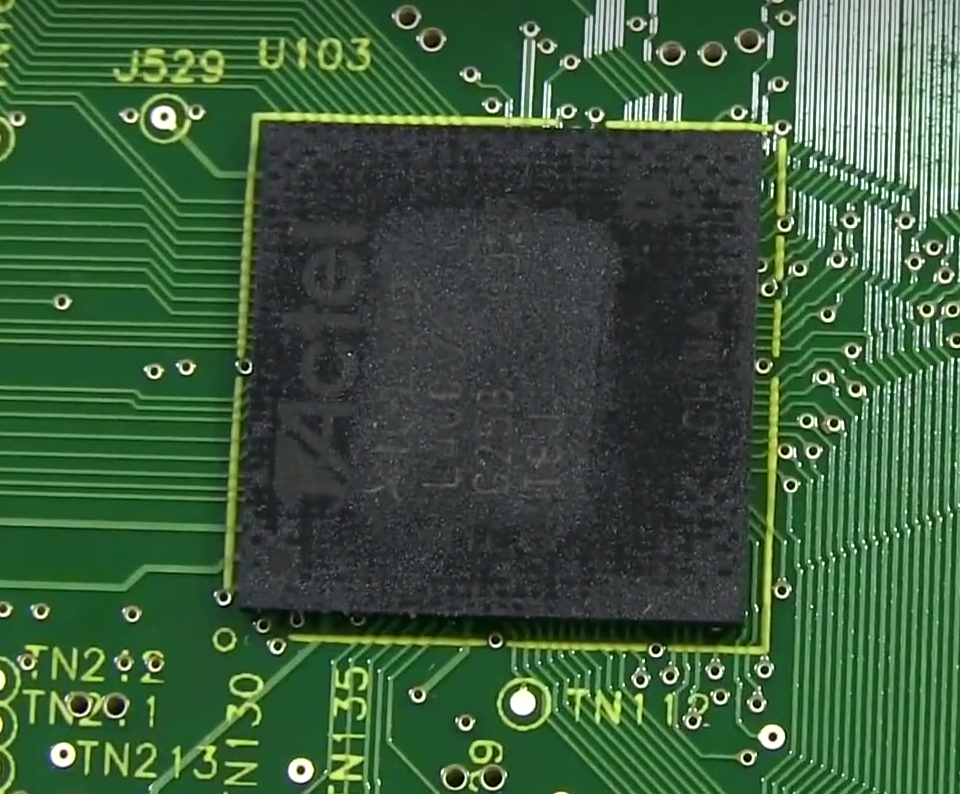

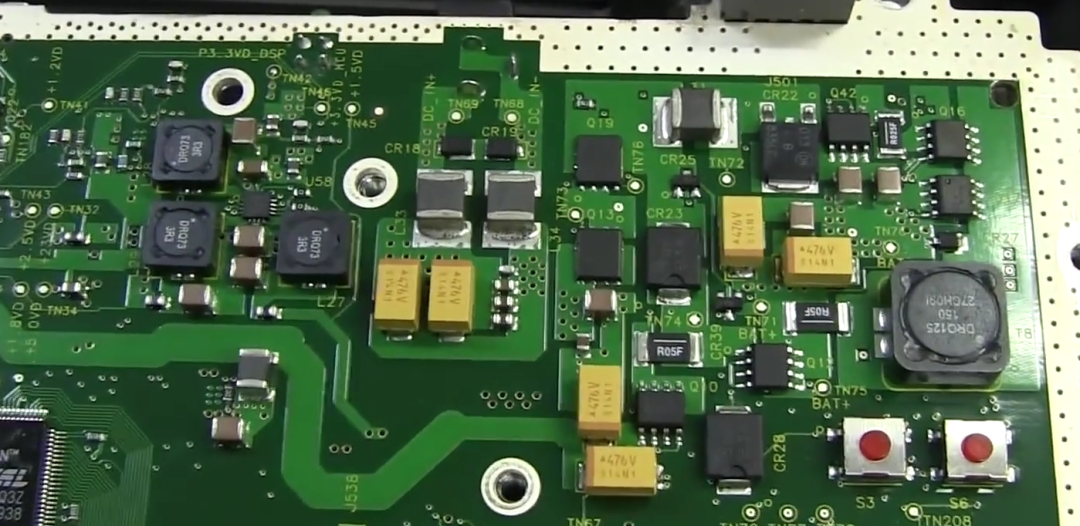

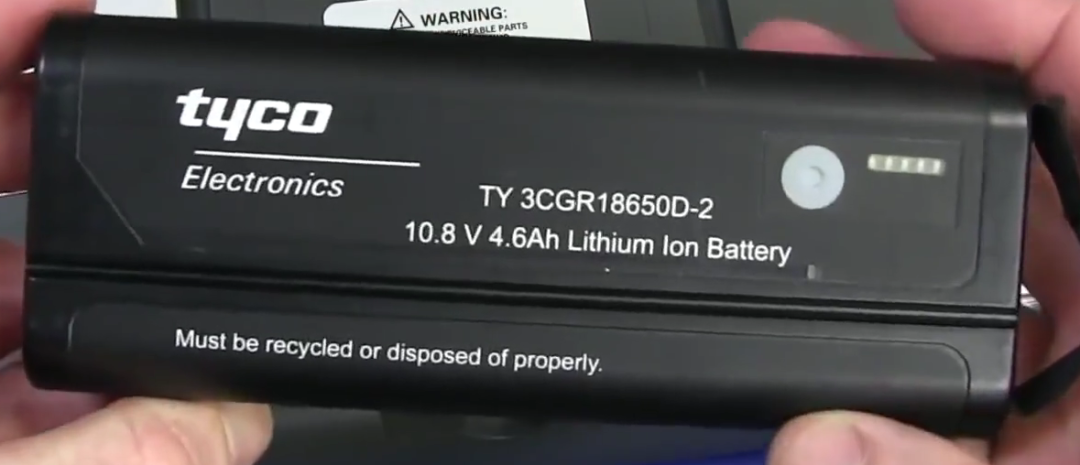

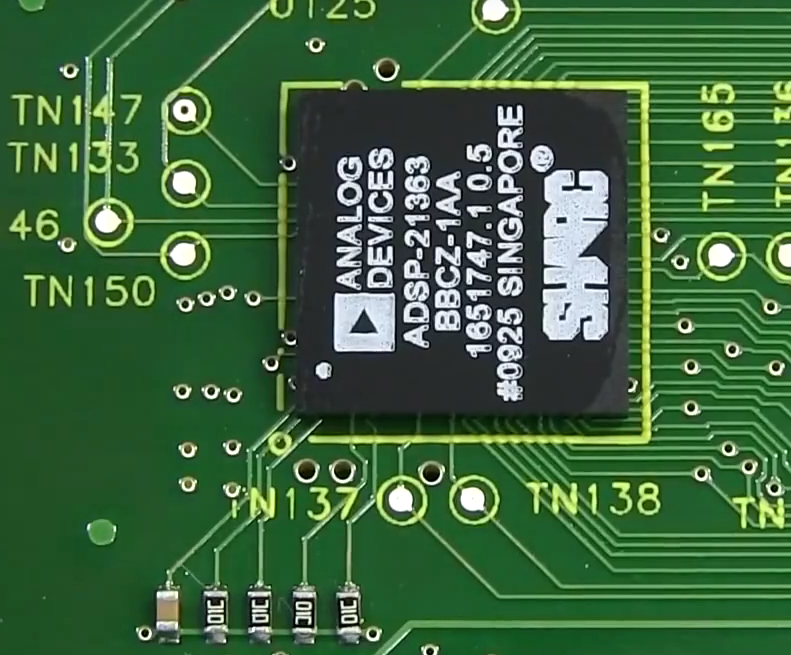

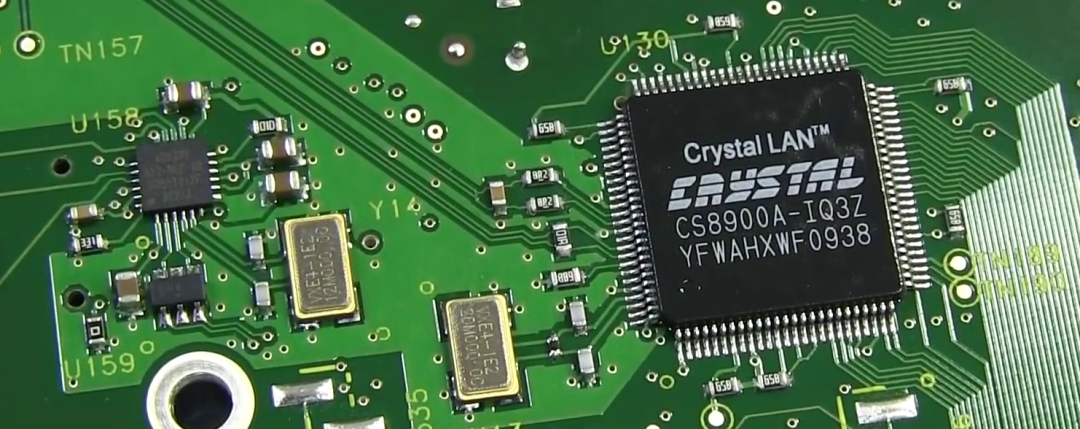

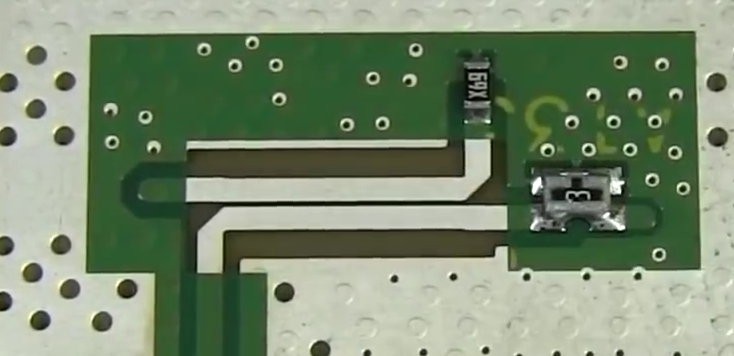

最近开一个仪器拆解系列，通过拆解让同学们了解仪器内部构造和原理，都是国内外的主流品牌。今天来看看EEVblog Dave Jones安捷伦手持频谱仪N9344C的拆解，频率从1MHz~20.0GHz，价值18000澳元，专门面向现场使用设计，左右两侧包胶设计，防滑跌落。取下后盖，看到整个射频部分上面覆盖的机加工的铝屏蔽盒，非常美观。底部用的同轴线。全铝加工的屏蔽罩，可以看到PCB被夹到中间，有点像三明治。同轴线细节，喜欢连接器的可以看看，这种同轴线都是定制的，可单独测试性能参数。两个屏蔽罩中间的多层PCB是什么工艺？直接能看到层叠了，直接边缘切开了先看到里面的飞线，哈哈，EE的常规操作，这款频谱仪销量少的，安捷伦甚至都不愿意重新做一块板子。反面看着很高科技，全部用屏蔽罩封死，只留下一个小的气孔 著作权归作者所有，欢迎分享，未经许可，不得转载
首次发布时间：2025-07-21
最近编辑：8小时前
