从业10来年第一次见这种电路，我做梦都想不出这种设计是干什么的？

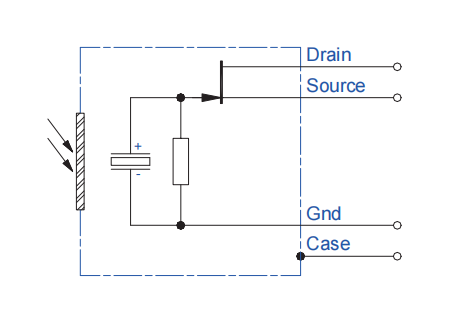

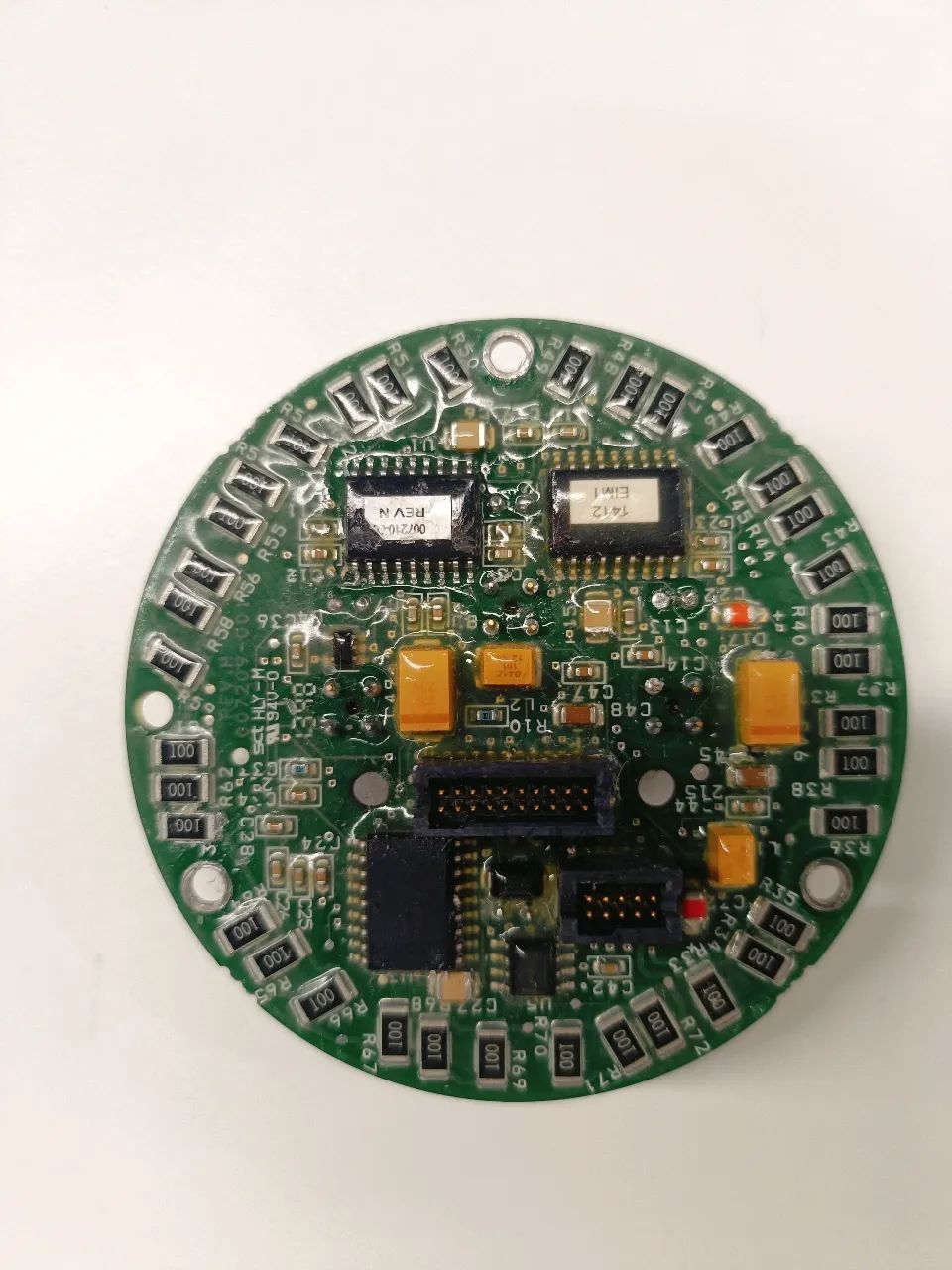

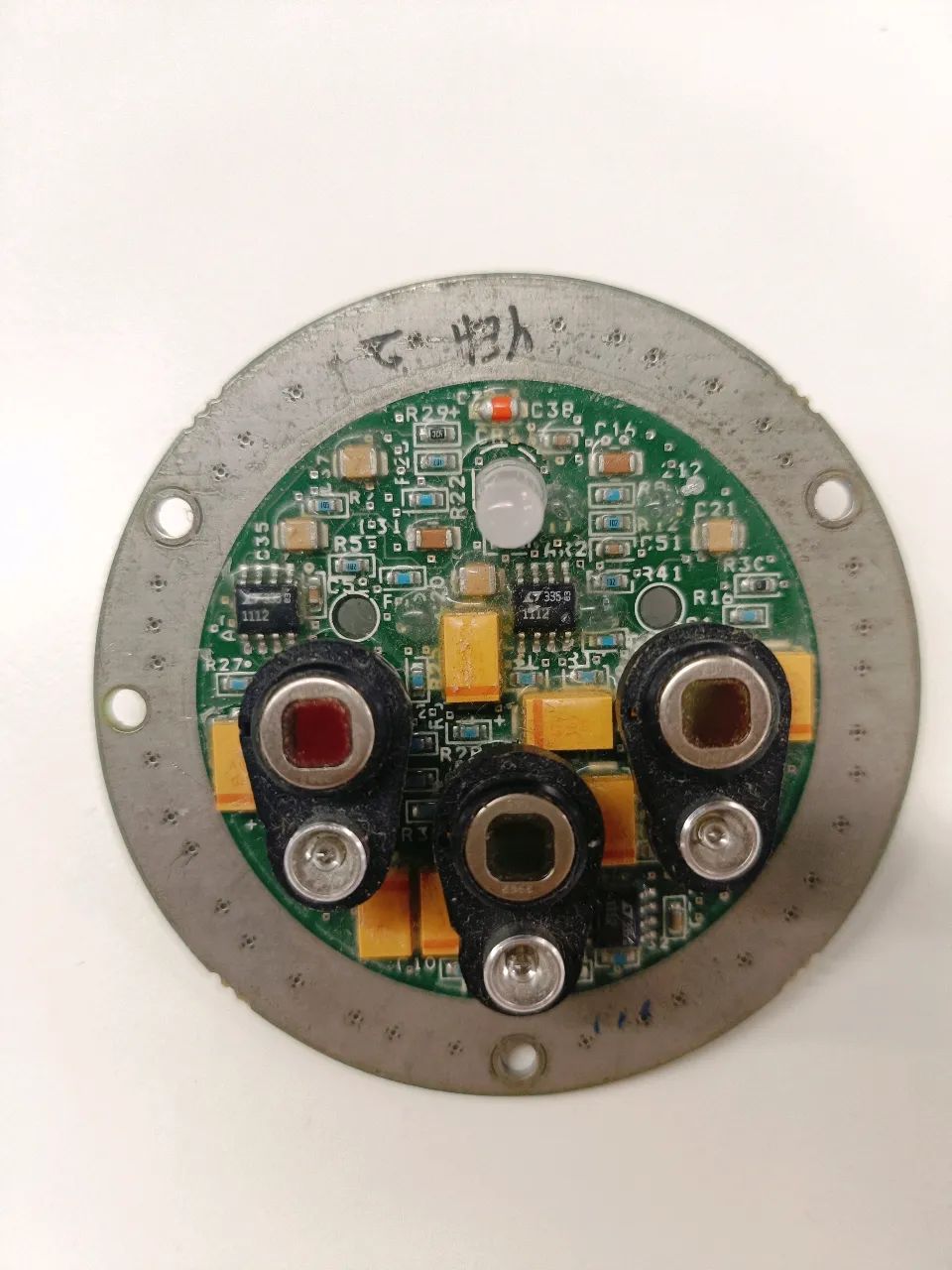

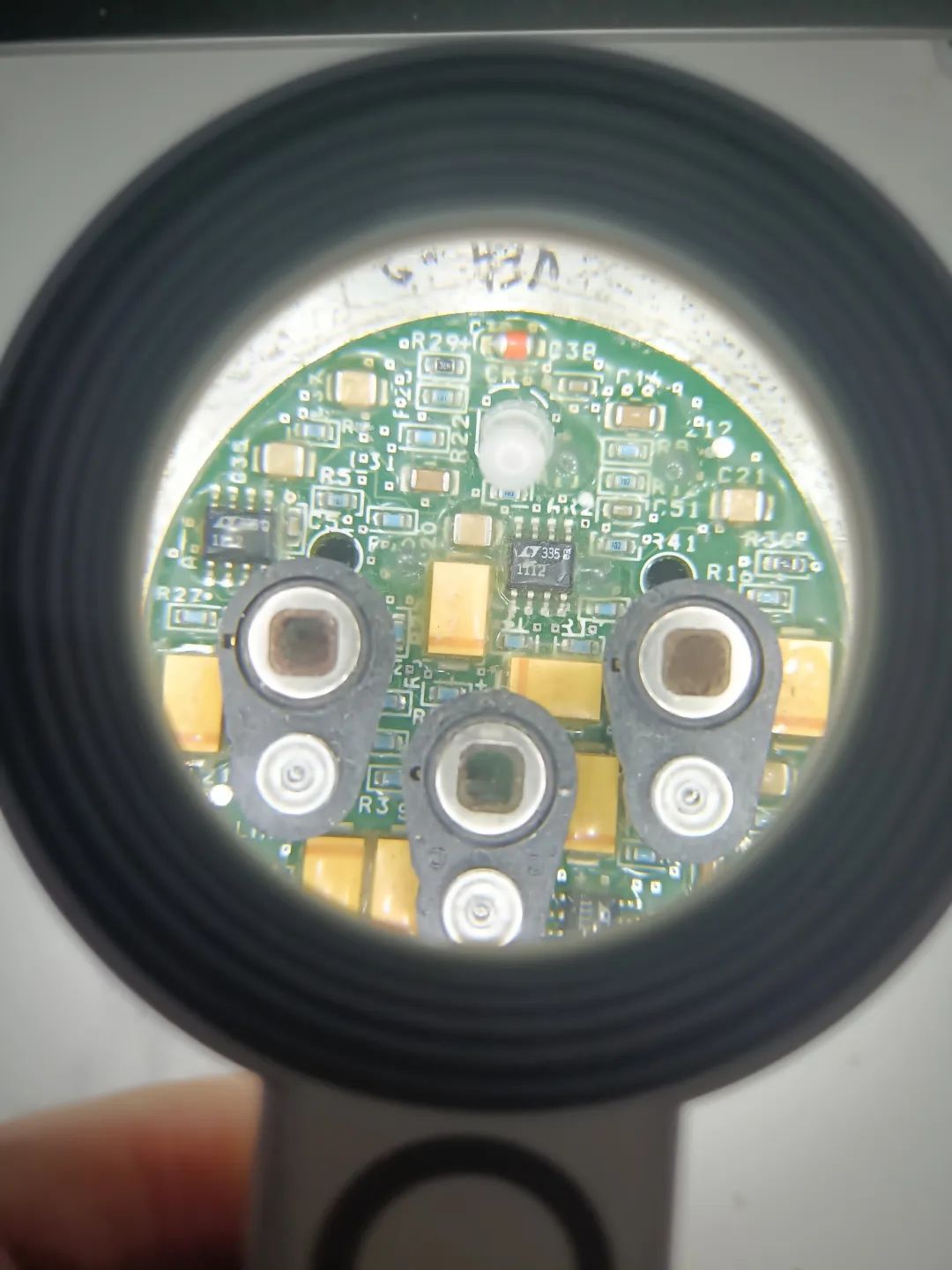

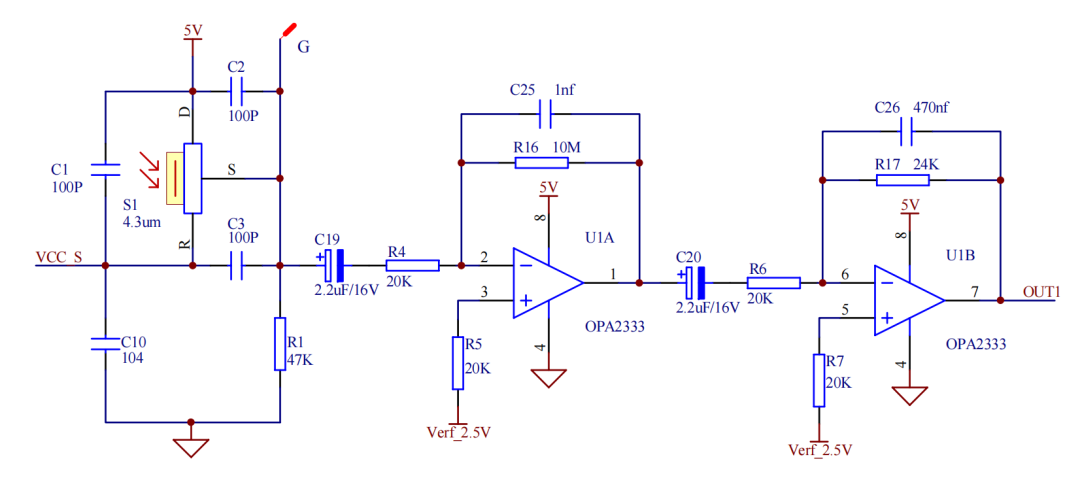

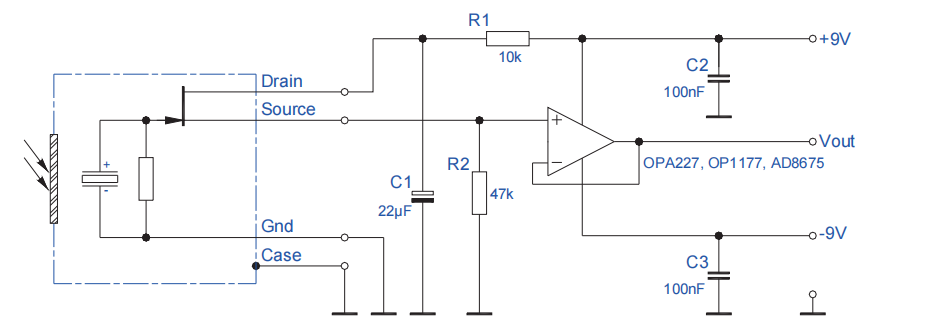

翻出一块很老旧的电路板，看起来风格不像是国产的。电路设计的好几处非常让人不解，非常悬疑，以至于现在我还没搞明白干什么用的。文末小伙伴知道也可以在评论区告诉我。冷静下来之后，凭借我的专业知识告诉我这是一款火焰探测器（可自行百度了解什么是火焰探测传感器）的信号调节板，TOP层如下所示，三颗红外热释电传感器作为探测元分布在中间，热释电旁边应该是用于信号调制红外光源，也可能是黑体光源。热释电传感器最顶面的镜片可透过特定波长的光。周边一圈银白色金属环是法拉第电笼，他能对笼内的电路起到很好静电屏蔽作用。三颗热释电旁边还有三颗英飞凌的双通道运放，应该是比较老的型号，在网站上没有查到规格书，双通道运放，应该是在内部把热释电信号经过两级放大后滤波后送入MCU做算法处理。经过查阅资料和自己研究，该板子上的热释电为电压型热释电，其内部结构电路图如下所示：也根据infra tech的官方手册大致绘制出热释电调理信号部分的大致电路，如下所示，热释电输出电压信号经过滤波放大后送入MCU。整体来说，上面部分我都还能理解，但是板子的另一面，我一眼看过去直接懵逼了。大家告诉我，这是什么，电路板周边全是电阻，丝印100，真的不太理解这到底为干啥用的？有大神知道，这种电阻是干什么用的吗？本号对所有原创、转载文章的陈述与观点均保持中立，推送文章仅供读者学习和交流。文章、图片等版权归原作者享有，如有侵权，联系删除。
