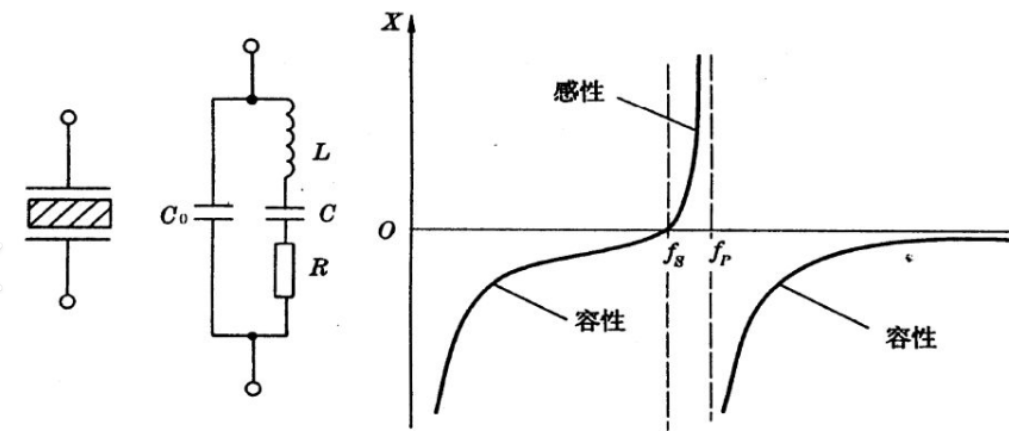

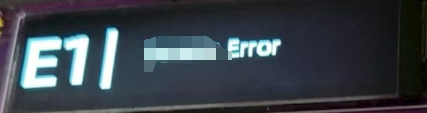

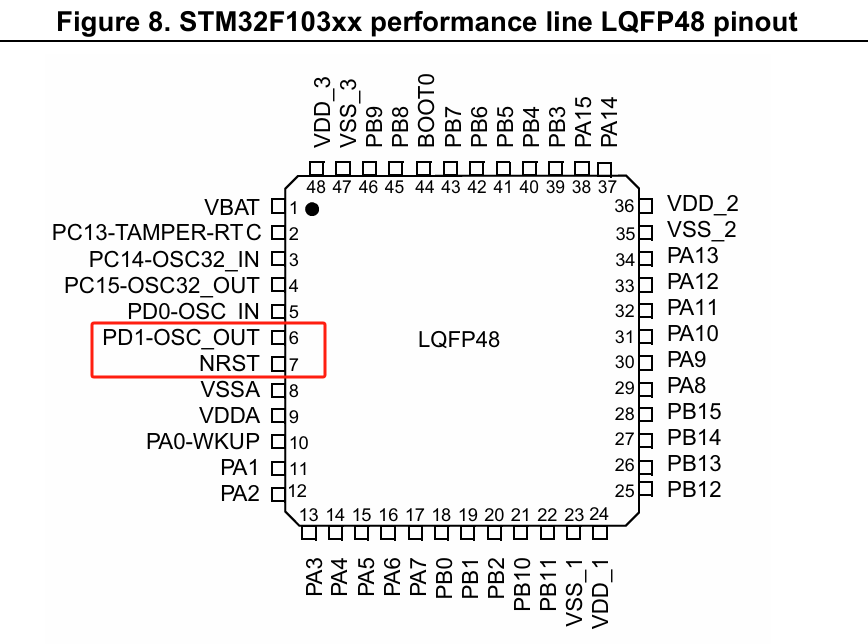

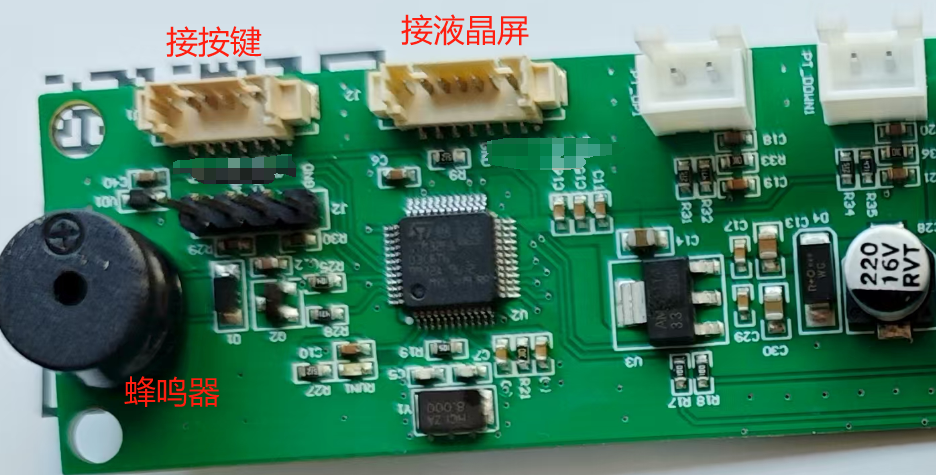

新项目优化PCB板，需要在原有项目的基础上改一下连接器的引脚顺序、触摸按键的形状以及LED灯的数量。因为已经是第2次打板了，所以PCB和物料回来后，就直接焊接了1片板子，原以为下完程序就结束了，交付时间比预想的还提前2天，老板肯定很开心。在上电之前，检测PCBA没有短路后，直接上电，经过测量，各路的电压也是正常的，程序也能正常下载进去，看上去一切都很顺利。取下ST-link，再次上电后发现程序没正常运行，整块板子除了电压是正常的，其他没有任何现象。液晶屏是黑色的，显示异常，大概过了2分钟，屏幕开机了，LED闪烁，蜂鸣器发出很沉闷的响声，然后就屏幕显示就卡在开机界面。液晶屏是黑色的，显示异常，大概过了30s，屏幕开机了，LED闪烁，蜂鸣器发出很沉闷的响声，屏幕跳过开机界面，显示ERROR。 3次现象不一致，很奇怪，一度怀疑是软件问题，反复和软件确认是否软件初始化加延时，屏蔽某段代码导致的，中间做其他事情耽误一天。 第二天检查硬件，发现焊接问题，单片机用的是STM32F103C8T6，单片机的6脚和7脚焊接短路了，然后再看手册发现6脚是晶振输出，7脚是复位RST。 感觉要完蛋，晶振出问题，难怪会出现时序完全乱套、程序跑飞的情况，看来我冤枉软件了。 我先用万用表测试了一个好的晶振，阻值很大，然后用万用表测试了一下板子上面的，果不其然，晶振输入和输出短路了，RST是低电平复位，所以直接通过10k电阻接到VCC，那么现在VCC直接接到晶振的输出脚了，导致晶振短路。 换完晶振后，再次上电，发现现象依旧。。。。和第一次上电时一样，完全黑屏。 这时候就无语了，再次联系软件看是否更改程序了，软件拿出他的DEMO板，下载同样的程序，依旧稳如老狗。 这时候我想供电正常、晶振正常、下载电路正常，屏幕显示电路正常（虽然时序不对，但硬件功能正常）、启动电路也正常，那么就剩复位电路部分了。 我用万用表测量了一下复位电容的2端，发现电容的阻抗是200多欧姆，这结果不对，MLCC失效短路了。。。。 电容的耐压值是50V，不会是击穿短路的，极有可能是物料问题，或者受撞击导致的。 还是希望大家吸取教训，调试时焊接板子无比反复检查有无虚焊、短接等错误，不然排查起来真的很费时间。 本号对所有原创、转载文章的陈述与观点均保持中立，推送文章仅供读者学习和交流。文章、图片等版权归原作者享有，如有侵权，联系删除。
