HFSS共形功能简介
在仿真建模的过程中，采用共形功能可以更好地模拟产品的实际弯折和贴附状况，比如柔性共形天线或者机翼等的天线金属层共形到结构件上。
Wrap Sheet Project Sheet 参考文献
As shown below👇
Wrap Sheet
Modeler> Surface> Wrap Sheet
操作步骤：
1、创建一个靠近适当的三维对象的sheet。（为了方便理解这里可以将平面图形、2d对象、sheet等价）
2、同时选择这两个对象。

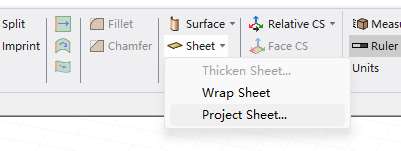

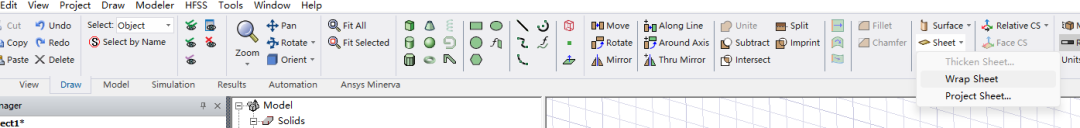

3、在菜单栏中，单击“Modeler> Surface> Wrap Sheet”，或在“绘制”功能区选项卡上，选择“sheet>wrap sheet”。
不同情况分析
“Wrap Sheet” 功能，用于将二维图形（sheet object）包裹在合适的三维对象周围。
不用必需与3D对象接触。但是尺寸需要小于3D对象。
当要包裹的sheet和3D目标没有接触时，wrap sheet命令有以下几种不同的包裹方式：
1、如果2d主体和3d目标主体的边缘足够近，并且角度很小（10度），则在包裹之前，边缘会对齐。如果边缘角超过10度，顶点将被捕捉到边缘。
2、如果2d主体的顶点和3d目标主体上的边足够接近，则顶点将移动到目标边。
3、如果前一个条件不匹配，则将2d主体的顶点移动到目标主体的最近面。
为了避免捕捉到边缘或边缘对准，包裹sheet可以与3d目标表面接触。在这种情况下，sheet顶点将不会移动到目标边缘。
如果要包裹的2d主体和3d目标面都是平面的，并且具有相同或相反的法线，则离2d片材主体最近的顶点将移动到目标面。不执行移动以匹配或对齐边。

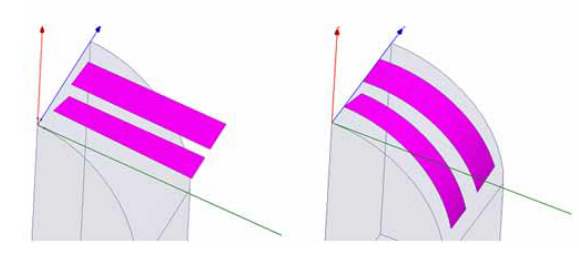

4、如果板体有多个块，则将在所有块周围拟合一个矩形。

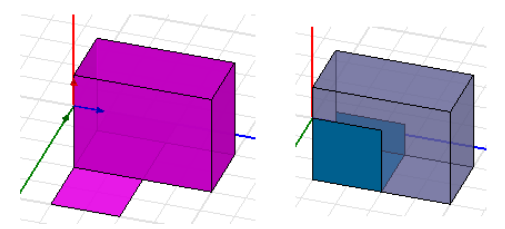

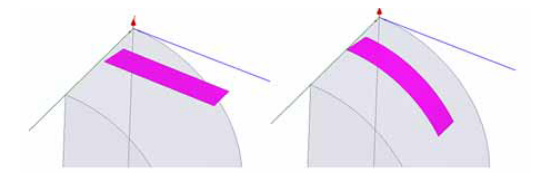

使用上述过程将矩形移动到目标曲面。如果2d对象不与3d对象的角重叠，则包裹很直接，如下图所示：

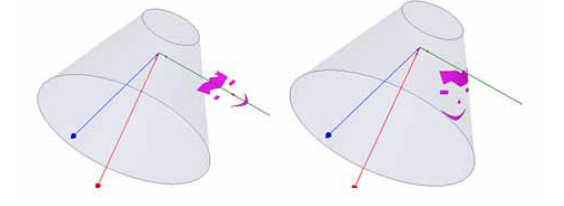

5、如果删除三维对象，包裹的sheet将保留包裹时的形状。
与角重叠的2d对象可能不会以直接的方式包裹，这取决于所涉及的角度和2d对象。虽然有可能，但不建议这样做。
限制 or 错误的操作，以及相应的警告信息：
1、wrap在不可展开的曲面上会导致长度变形。
2、不允许在面之间的弯曲边界上进行包裹。
3、仅当gap能够充分收紧以进行操作时，使用公差边缘才能成功。
4、不支持包裹在表面（如球体或圆锥体）的极点上。如果这样操作，会有如下警告："WrapSheet: Wrapping sheet contacted pole of target surface. Recommend moving sheet and splitting out pole from target surface."
5、用户不能直接选择如何移动sheet主体以触摸目标面的方法。如果要包裹的2d对象和3d目标体接触，则sheet仅在接触点旋转。
6、共形的两个物体不能有包含和相交关系，只有是相切和相离的关系时才能进行共形。
7、共形时只支持2D，并且2D的平面跟被贴合面的展开面应该应平行。
8、不支持2D共形到球面上，同时也不支持共性时一部分附在圆柱的曲面上，而一部分附在圆柱界面上。
9、不支持大面积的物体共形到小面积的物体上。
10、被贴附的表面不应该有凹坑。
Project Sheet Object
Modeler> Surface> Project Sheet
该功能可以将选定的平面sheet对象应用到合适的3D对象。
这允许对薄的共形物体进行建模。（wrap sheet和Imprint Projection命令不适用于此。）

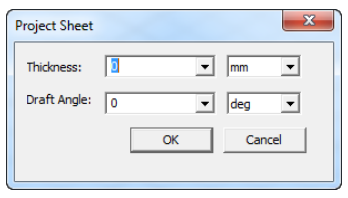

对于使用“Project Sheet”时的共形对象进行建模，可以指定厚度和拉伸角。
不同情况的效果

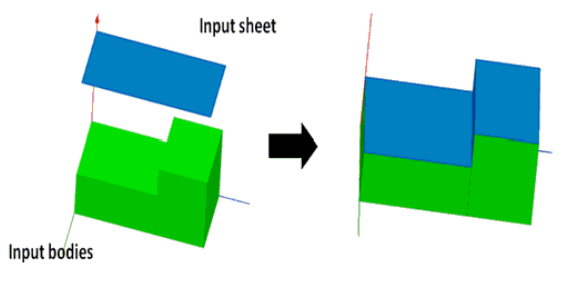

要使用“Project Sheet”命令，必须选择一个平面sheet和至少一个实体。如果选择多个实体，sheet将在所有主体上投影，就像它们已经统一一样。
在执行命令后，将创建位于选定主体表面上的新sheet。实体本身不会改变。
1、由于投影的sheet，隐藏在投影sheet之外的面不会被覆盖。
2、只有完全位于图纸投影范围内的垂直面（或平行于投影方向的面）才会被投影图纸覆盖。位于投影边界上的垂直面不被覆盖。

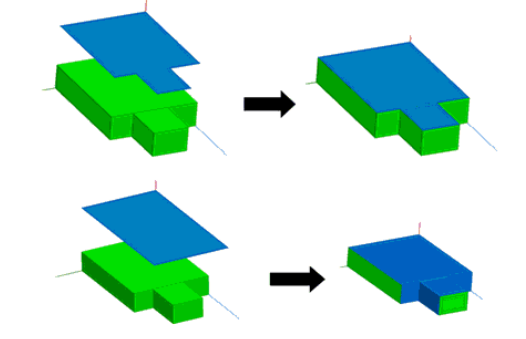

3、如果sheet横截面与实体横截面完全匹配，则不覆盖垂直面。如果sheet超过实体的截面，则覆盖投影中的面。

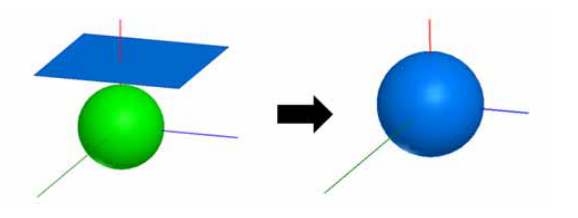

4、如果一个像圆柱体或球体这样的表面完全在sheet投影内，整个表面将被覆盖，但是可能会有一个警告，“Output may be incorrect because a self-obstructing face was found”
5、指定“厚度”值会产生不同的效果，具体取决于该值是正值还是负值。

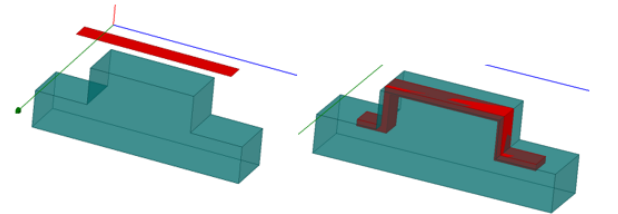

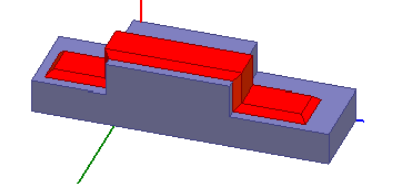

下图显示了正厚度的效果，投影板的厚度从目标对象向外。
下图显示了一个负值对厚度的影响。
当给定负值时，厚度将受到目标实体的限制。
也就是说，厚度不能超过所选的原实体。如果使用负厚度，可能无法消除所有悬垂。

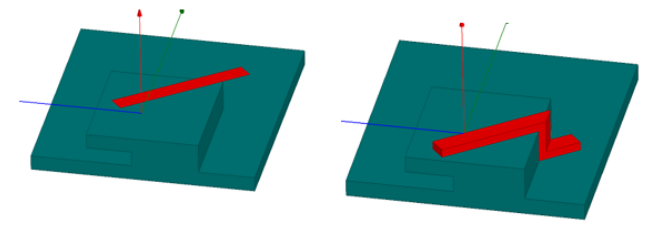

6、设置角度的效果
下图显示了一个45度角的效果。

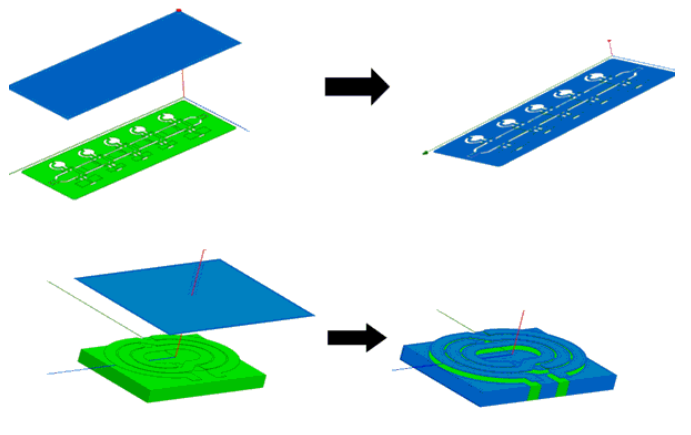

7、下面是关于复杂模型的其他project sheet的示例
[1] HFSS help 文档。
