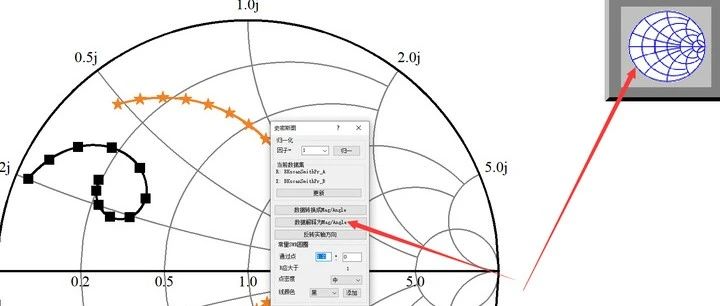

origin能识别的Smith数据为幅值 和 幅角，然而，hfss导出的smith数据是复数，不能导入origin直接画图，因此需要处理一下。在第二部分介绍了用excel和matlab处理hfss数据的过程。目录 origin画smith图 处理hfss导出的数据 工具软件合集 origin画图As shown below👇Origin画图Origin是由OriginLab公司开发的一款功能强大的科学绘图与数据分析软件。广泛应用于科学研究、工程技术、数据分析和学术出版等领域，帮助用户高效地处理和可视化各种类型的数据。首先介绍origin画图步骤步骤1：origin能识别的Smith数据为幅值 和 幅角，首先导入这些数据到origin工作表步骤2：使用Smith绘图步骤3：点击Smith图中右上角的设置，然后点击数据解释为mag/angle步骤4：返回图，即可看到画好的Smith圆图。处理hfss导出的数据1、处理hfss导出的数据导出的原始数据不能被origin直接用，如下图所示。第一列为频率，第二列往后为复数2、在excel中直接处理（适用于数据少的情况，或者用excel的宏来处理）可以使用公式获取到复数的 幅值和幅角，所用函数如下IMABS，复数取模函数IMARGUMENT，复数取其角度DEGREES，弧度转角度3、用程序处理，例如使用matlab（比较灵活，可以扩展很多数据应用）用matlab可以画出smith圆图，并把hfss的复数转换成，幅值和角度（方便导入origin）主要问题：matlab无法实现导入包含复数的文件尝试成功的方法主要为，使用importdata函数，然后根据导入的数据类型转换为需要的数据类型如，多次尝试导入结果都是字符串，因此需要首先将字符串转换为复数table2array函数，以及double函数来转。有时直接用double。下面是画图函数和导出数据步骤（尝试直接导出复数不成功）smithplot(频率,复数); %画Smith圆图的函数a=abs(复数); %获取幅值b=rad2deg(angle(复数)); %获取角度，并转化为度数MagDegdata=[a, b]; %合并为矩阵xlswrite('smithmagdata.xlsx', MagDegdata); %数据存到xlsx表中工具软件 在我们的公 众号中，特别为你准备了‘工具软件’合集，其中包含了关于Origin和HFSS等软件的实用小技巧。这些软件在数据处理、仿真模拟等领域有着广泛的应用，而我们的合集将为你揭示它们隐藏的功能和便捷操作。无论你是科研工作者、工程师还是数据分析师，这些软件都是你的得力助手。通过我们的公众 号，你可以轻松获取到这些软件的最新资讯、教程指南以及实战技巧，让你的工作更加高效、准确。来源：微波工程仿真
