微带天线的圆极化设计

19小时前浏览0



一般矩形或圆形贴片天线,如果没有做特别的设计,将主要辐射线极化波。通过不同馈电方式或对贴片做一些结构上的设计可以实现圆极化或椭圆极化辐射波。

目录




  • 微带贴片实现圆极化的方式
  • 简并模

  • 参考资料







HFSS

As shown below👇

微带贴片实现圆极化的方式

常用的圆极化实现方法:使贴片产生的两个正交模之间的时-相差为90°。


这种方法可以通过调整贴片的几何结构或采用一些不同的馈电方式实现。


例如矩形贴片的圆极化方式有

1、多馈电点方法

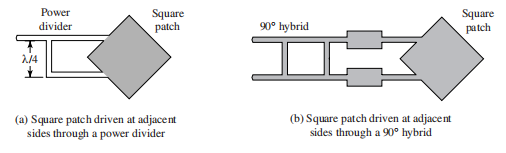

通过功分器或混合器在两个相邻边添加激励,如下所示,

激发两个正交模式:一边为TM010模式,另一边激励TM001模式。


2、单馈电点

为了避免双馈/多馈的方式的复杂性,微带天线常使用单馈点实现圆极化。

它的实现原理为:

在单点上激励贴片,激发相等振幅的两个正交简并模。

通过在腔体中引入适当的非对称性,可以消除简并态,其中一个模式的频率会增加,而与之正交的模式频率会以相同的量减少。

由于这两个模式的频率会略有不同,通过合理设计,可以使其中一个模式的场领先45度,而另一个模式的场滞后45度,从而产生圆极化所需的90度相位差。

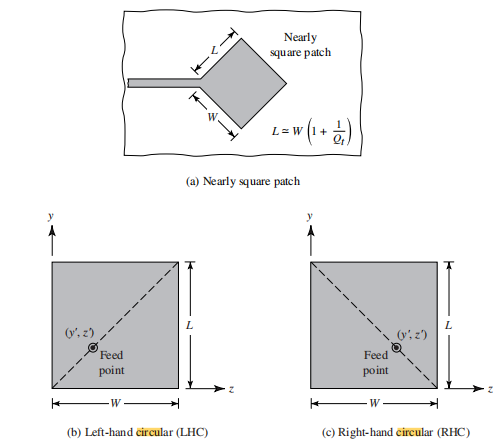

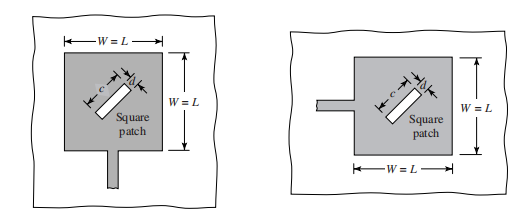

不同的实现方式的结构如下图所示,包括:单角、对角线、切缝、切角、加角等方式。


对于单角馈电实现圆极化矩形贴片的两个边长W和L有如下的计算公式辅助设计,

L/W=1+1/Qt

其中,f0为中心频率。








简并模

在波导或谐振腔中,具有相同截止波长或谐振波长,但电磁场分布不同的几种模式,被称为简并模。这些模式由于具有相同的传输或谐振特性,因此相互之间易于发生转换和干扰。

简并模的特性

  1. 相同传输特性:简并模具有相同的传播常数或截止波长,这意味着它们在波导或谐振腔中的传输特性是相似的。

  2. 不同电磁场分布:尽管传输特性相同,但简并模的电磁场分布是不同的。这种不同的电磁场分布可能导致它们在与其他模式相互作用时表现出不同的行为。

  3. 易于转换和干扰:由于简并模具有相同的传输特性,它们之间容易发生转换和干扰。这种转换和干扰可能导致信号质量的下降或系统性能的不稳定。


参考文献





[1] C. A. Balanis, Antenna Theory: Analysis and Design, 4th ed. Hoboken, New Jersey: John Wiley & Sons, Inc, 2015.

[2] David. M. Pozar, Microwave.Engineering, Fourth Edition. John Wiley & Sons, Inc, 2011.

[3] D. Guha and Y. Antar, Microstrip and Printed Antennas: New Trends, Techniques and Applications. 2011.
