磁电偶极子的高隔离方法

20小时前浏览1

带内全双工 (IBFD) 系统同时在发射和接收模式下工作,理论上可以提供两倍于传统半双工系统(如频分和时分双工系统)的频谱资源和信道容量。磁电 (ME) 偶极子天线因其宽带操作、稳定的辐射方向图和低交叉极化水平等优点,在 IBFD 系统中引起了广泛关注。

目录



  • 磁电偶极子天线工作原理
  • 磁电偶极子高隔离方法
  • 参考文献

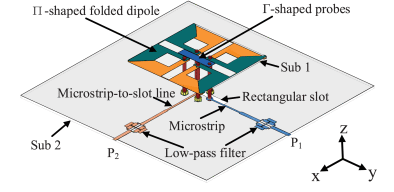

ME dipole

As shown below👇

磁电偶极子天线工作原理

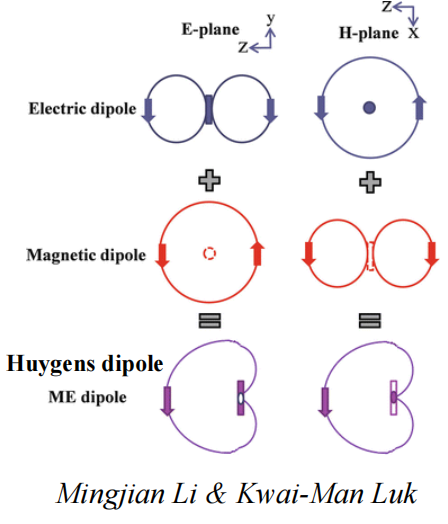

磁电偶极子天线是将电偶极子和磁偶极子组合在一个天线单元内的天线。通过辐射方向图的互补,磁电偶极子天线能够实现稳定的辐射性能。



磁电偶极子天线的工作原理基于电磁波的辐射特性。当电流通过电极时,电极上的电场会产生磁场,从而形成一个磁电偶极子。这个磁电偶极子能够将电流转换为辐射电磁波,实现无线通信。

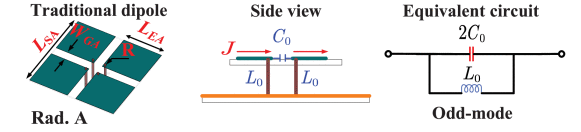

ME 偶极子辐射器的等效电路

传统的 ME 偶极子辐射器可以被视为并联谐振电路。该电路相当于 ME 偶极子电感的并联组合L0 和边沿电容C0 由相邻电偶极子之间的间隙引入,如图




ME 偶极子辐射器的谐振模式主要工作在奇数模式,导致电容等于2*C0 。

此外,上图中没有计算辐射器与地之间的电容,因为它的幅度比电容C0小得多。

同样地,省略了 ME 偶极子辐射器的电阻,因为谐振频率不受电阻值的影响。


谐振频率f0 可以通过以下方式获得传统的 ME 偶极子散热器:



常规 ME 偶极子辐射器的带宽 BW 可以计算如下

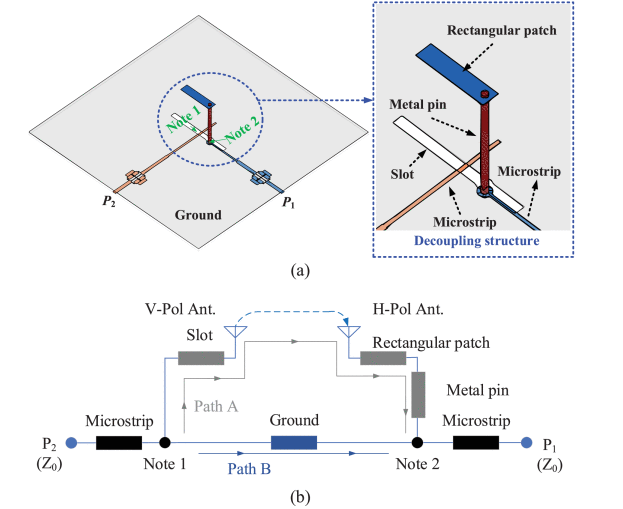

磁电偶极子高隔离方法

ME偶极子高隔离几种方法

1、扩大发射端口和接收端口之间的空间,

2、使用近场抵消技术和模式分析,

3、采用去耦网络来实现高隔离。

4、差分馈电结构也被用于提高隔离度,但受到带宽有限和差分馈电网络的额外损耗。





参考文献





[1] K. Y. Yang, W. J. Zhu, L. H. Ye, S.-Q. Xiao, X. Shi, and D.-L. Wu, “Miniaturized Broadband Dual-Polarized Magnetoelectric Dipole Antenna With High Isolation and Filtering Response,” IEEE Transactions on Antennas and Propagation, vol. 72, no. 11, pp. 8272–8281, Nov. 2024, doi: 10.1109/TAP.2024.3454982.

[2] K. M. Luk and H. Wong, "A new wideband unidirectional antenna element", Int. J. Microw. Opt. Technol., vol. 1, no. 1, pp. 35-44, Jun. 2006.

[3] R. Xu and Z. Shen, "Wideband Ferrite-Loaded Bow-Tie Antenna of Extremely Low-Profile," in IEEE Transactions on Antennas and Propagation, vol. 70, no. 12, pp. 11401-11409, Dec. 2022, doi: 10.1109/TAP.2022.3209706.

[4] Z. Qian, Y. Zhao, X. Liu, L. Ge and J. Mao, "A Novel Filter in Antenna (FiA) With Compact Size and High Performance," in IEEE Transactions on Antennas and Propagation, vol. 72, no. 7, pp. 5550-5559, July 2024, doi: 10.1109/TAP.2024.3401477.


来源:微波工程仿真
