磁摆阵列天线

相比高频通信，低频电磁场通信允许在有损介质或跨域情况下进行信息交互。极低频（ELF）和超低频（SLF）通信通常由长波无线电台构建，基于旋转永磁天线的机械发射器也常用于该领域。然而，由于Chu极限，便携式和高效的 ELF/SLF 发射器的设计仍然是一个挑战。

旋转永磁体或电偶极子常用于构建SLF/SLF机械天线。圆极化电磁波通常通过电磁电机驱动。与永磁体相比，电偶极子的质量更小，信息加载更容易，但在驻极体中存储高密度静电荷在技术上仍然很困难。所以，当前的SLF/SLF机械天线通常基于永磁体的旋转或摆动。

对于摆动系统，功耗与摆动角度的幅度呈二次方关系

感应的时谐磁场大致与摆动幅度的正弦值成正比

从此意义上讲，通过摆动磁铁产生SLF/ULF磁场能更有效。

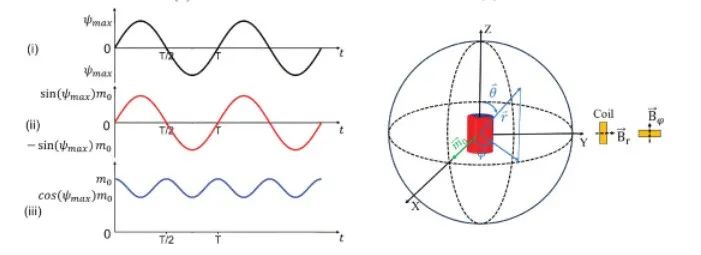

上图给出了基于磁摆单元的电磁驱动SLF机械发射机的原型。使用N52的高性能NbFeB永磁体。使用的N52磁体的剩余磁化强度（Br）为1430∼1480 mT，矫顽场（Hc）约为10 kOe。摆动磁体和偏置磁体分别沿径向和厚度方向磁化。考虑周期为T的简谐运动，摆动角ψ（T）的波形上图（i）所示，

运动磁体在自由空间中距离r处产生的磁矢量势可以如下给出，

动态mx和my可以描述如下：

my（t′）基于数值近似方法进一步简化如下：

最后，辐射磁场可以根据下士给出，

磁摆阵列天线

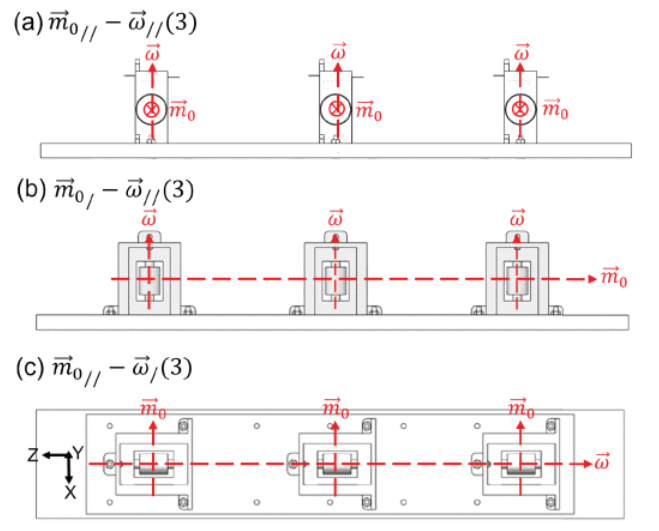

磁摆式阵列（MPA）以提高辐射强度并进一步降低平均功耗。假设MPA的每个单元都是弱耦合且完全独立的，可以在减小的摆动幅度θmax/N下接收相同水平的磁场，从而实现N倍的效率增益。

然而，目前的 MPA 设计基本上是一种密集配置的形式，并且受到单元之间的强耦合的影响，这使其无法在 SLF 频段工作。并且，超低频机械天线很难激发大摆动角，并且通常会执行较差的通信性能。

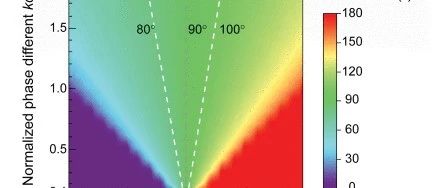

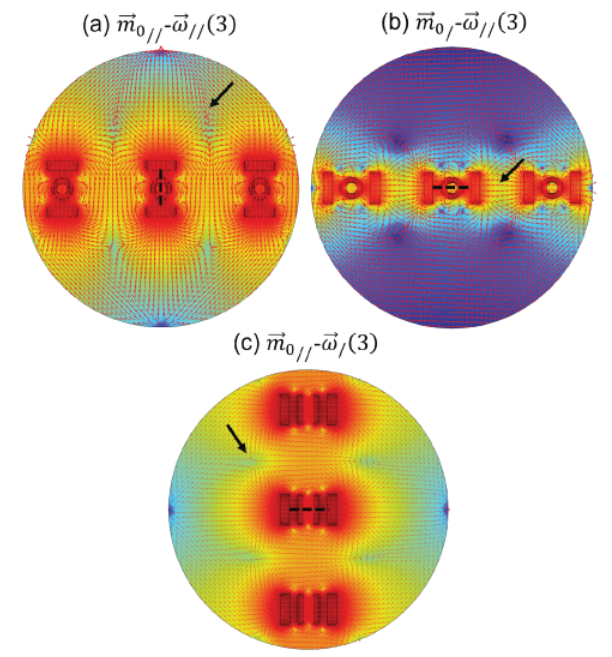

下图为三种 1-D MPA 的静磁通量密度分布，可以看出在两个天线单元的中心感应出磁绝缘边界（由黑色箭头指向），在这种情况下，摆动磁体的偏置场略微减弱。相对于 1-D 数组，形成一个连续的边界，偏置场被强烈放大。

参考文献

[1] Z. Chu et al., "A Weak-Coupling and Compact Magnetic Pendulum Array Antenna for SLF Communication," in IEEE Transactions on Antennas and Propagation, vol. 72, no. 12, pp. 9072-9081, Dec. 2024, doi: 10.1109/TAP.2024.3484653.

来源：微波工程仿真
