天线方向图可重构的实现方法

方向图可重构天线因其在不同方向发射或接收微波的灵活性而已广泛用于无线通信。与相控阵天线相比，模式可重构天线具有成本低、体积小、易于与其他设备集成等优点，因此更适合于便携式终端。这里汇总一些已有的实现方法。

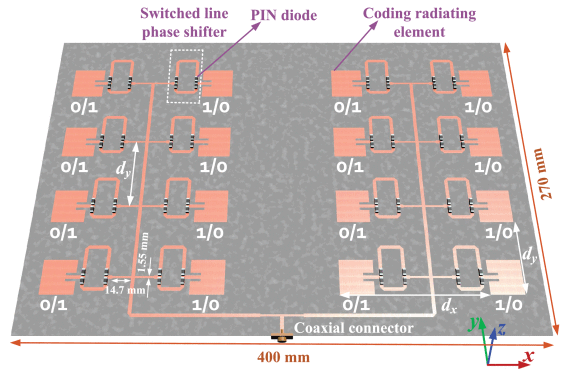

在实际的应用场景中，受限于射频链路的通道，通常需要额外的多端口开关切换电路，来选择不同的馈电端口与射频链路相连接使用。这就导致射频前端变得更为复杂。此外，多端口开关切换电路还引入了额外的损耗。因此，多端口多波束可重构天线在实际应用场景中存在一定的限制，特别是在小型化通信设备和空间受限场景应用中。

2）Yagi-Uda 类型的可重构天线，

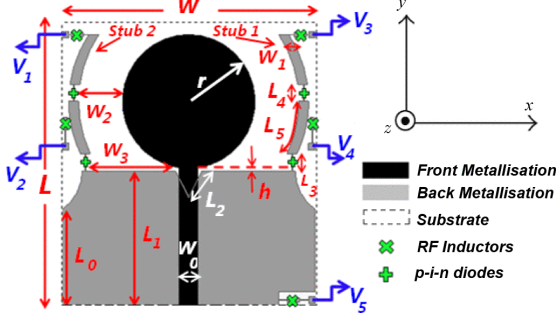

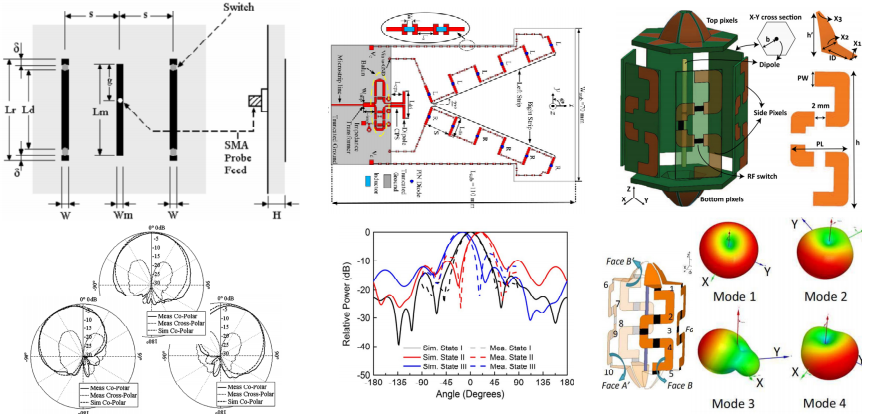

相比于多端口多波束可重构天线，采用电子开关的可重构天线，能够更加敏捷且更加灵活地调控天线的表面辐射场分布，进而实现方向图的重构。Yagi-Uda 类型的可重构天线，主要是通过在天线（辐射源）的周围布设带有开关的反射器或引向器结构，用以对辐射源进行反射或引向作用，从而获得定向端射波束。

基于端射阵列原理的 Yagi-Uda 可重构技术，通常需要在辐射源以外，构造分离的反射器或引向器，这就使得可重构天线存在空间占用面积大、口径利用率低以及结构集成度差等问题和缺点。此外，如果要获得更多的定向波束，就需要对应配给相应数量的反射器或引向器，这就使得可重构天线结构和控制复杂度的急剧增加。因此，传统 Yagi-Uda 类型的可重构设计，在新一代无线通信应用中存在一定的局限，特别是在室内场景和小型化设备中。

3）互补源可重构天线，

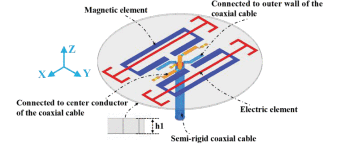

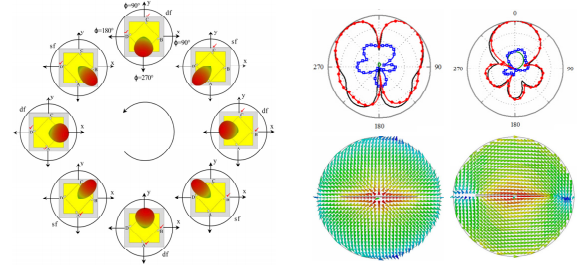

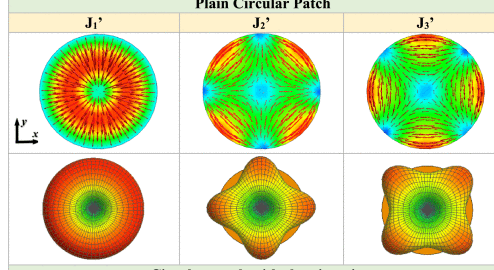

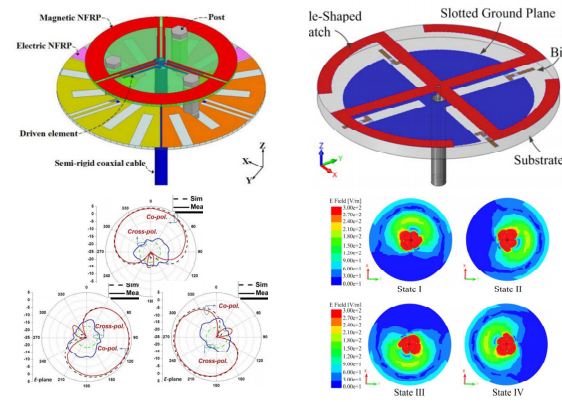

互补源可重构技术，通过调控电偶极子或磁偶极子对应的相位或极化状态，组合出不同的场分布进而获得不同的波束。

相比于常规的 Yagi-Uda 方案，近年来新提出的互补源可重构天线，不需要在天线周围布置反射器或引向器，仅需要操纵同一口径下电偶极子或磁偶极子的相位或极化状态。因此，其具有更加紧凑的尺寸。然而，现有互补源可重构天线研究主要集中在近场谐振寄生天线和平面天线上，很少迁移到其他类型的天线上。由于辐射体的性能限制，现有的互补源可重构天线，在工作带宽、波束切换能力以及结构可靠性方面仍存在一些不足和问题，难以满足宽频带无线通信的应用需求。

4）液体驱动可重构天线。

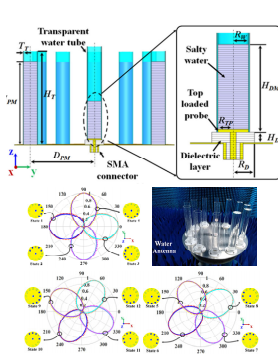

通过调控液体的形态，改变了天线周遭的环境，构造出不同的辐射场分布，形成不同的波束指向。

相比于电控可重构技术，液体驱动可重构天线，消除了半导体开关带来的欧姆损耗。但是，液态媒介的控制，需要一套液泵驱动系统或机电伺服系统。在实际应用场景中，受限于液泵的工作机制，该类可重构天线存在着切换响应速度慢以及控制系统复杂等明显缺陷。因此，现有液体驱动可重构天线，难以满足高速率和低时延的无线通信应用要求。

参考文献

[1] F. Zhang, L. Liu, Y. Zhang and F. Zhang, "Compact Ultrathin Wideband Pattern-Reconfigurable Antenna With Enhanced Operating Bandwidth," in IEEE Antennas and Wireless Propagation Letters, vol. 23, no. 12, pp. 4443-4447, Dec. 2024, doi: 10.1109/LAWP.2024.3450724.

[2] 王崭.方向图可重构天线及其阵列研究[D].电子科技大学,2023.DOI:10.27005/d.cnki.gdzku.2023.005692.

[3] B. Zhang and Z. N. Chen, “Guided-wave Suppression in Uniaxial Anisotropic Metamaterial Slab for Radiation Pattern Control of Covered Dipoles,” IEEE Trans. Antennas Propagat., pp. 1–1, 2024, doi: 10.1109/TAP.2024.3474799.

来源：微波工程仿真
