电磁逆向性--逆向超表面

在自动跟踪系统中，逆向装置可以通过动态调整接收器或发射器的方向来实现信号的最佳接收和传输。特别是在移动通信、军用卫星通信中，逆向可以检测入波的方向，避免干扰，减少不必要的功率损耗，大大提高了通信的质量和效率。可以实现入射电磁波逆向的器件很多，包括超表面、角反射器和猫眼等。

逆向性是一个有趣的特性，其中入射信号可以在没有任何到达方向的事先了解的情况下反射到其来源的同一方向。因此，它已被用于许多微波和毫米波应用，因为它在改善散射不良目标的雷达散射截面（RCS）方面具有优势，并且在无线电力传输系统中信号处理时间更短。

常用的逆向结构，包括超表面、角立方体、猫眼逆向反射器和 Luneburg 透镜。

逆向超表面

二维超表面（MS）具有优于三维结构的明显优势，以操纵波向在光学和微波领域受到相当多的关注。

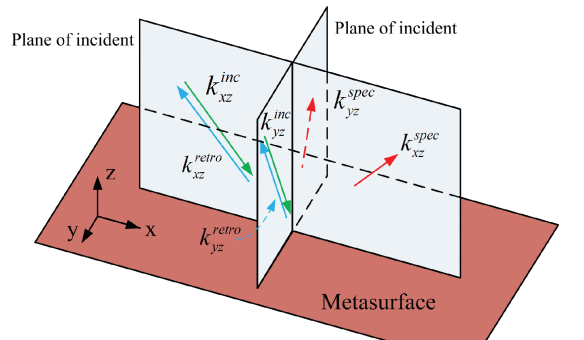

如图，位于xy平面中的周期性相位梯度MS（PGM）被两个TE偏振平面波照射，这两个TE极化平面波分别沿x轴和y轴以xz和yz入射面以入射角θi传播。

根据基本的广义斯涅尔定律，MS产生的2π相位梯度通常会导致异常波的产生。假设PGM的设计和操作是二维的。MS对x和y方向入射波的电磁波响应是独立的。那么，入射角θi和反常反射角θr之间的关系可以表示如下：

对于二维PGM，其特征是形式为ϕx=2πx/Lx和ϖy=2πy/Ly的线性变化相位，其中Lx和Ly分别是沿x和y方向具有2π连续相位梯度的超晶胞的周期长度，从而在反射波上施加了额外的面内波数D b x/dx=2π/Lx和D \981]y/dx=2 pi/Ly。

如果入射介质是折射率为1（ni=1）的空气，则广义反射定律可以写成

为了使入射波和异常反射波的角度相同（θrx=θix；θry=θiy），异常反射波角度必须满足以下表达式：

通过精确选择超晶胞的尺寸，入射波的角度可以与反射波的角度相同。因此，获得了逆方向性。

参考文献

[1] D. He, S. Li, L. Chen, L. Deng and Y. Shu, "A Wide-Angle and Ultrawideband Van Atta Array for Monostatic RCS Enhancement," in IEEE Antennas and Wireless Propagation Letters, vol. 24, no. 1, pp. 68-72, Jan. 2025, doi: 10.1109/LAWP.2024.3483836.

[2] T. V. Hoang, C. -H. Lee and J. -H. Lee, "Two-Dimensional Efficient Broadband Retrodirective Metasurface," in IEEE Transactions on Antennas and Propagation, vol. 68, no. 3, pp. 2451-2456, March 2020, doi: 10.1109/TAP.2019.2940501.

[3] Nanfang Yu et al. ,Light Propagation with Phase Discontinuities: Generalized Laws of Reflection and Refraction.Science334,333-337(2011).DOI:10.1126/science.1210713

来源：微波工程仿真
