超表面极化率提取和等效电路模型在电磁学和材料科学中具有重要意义,在不同层面上提供了对复杂电磁结构和材料的深入理解和分析方法。而超表面作为一种可行的天线结构模式,特别是对于大孔径,其固有的无源结构提供了相当大的好处。
As shown below👇
超表面的极化率提取

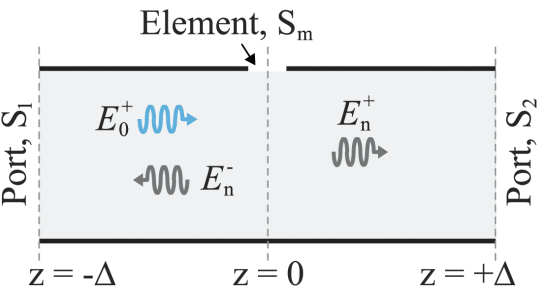

超材料元件可以被视为对波导的扰动,通常会激发所有模式,因此元件散射产生的场必须严格表示为所有可能模式的总和。由于除TE10模式外的所有其他模式都超过了截止值,它们将以指数方式远离元件衰减,导致产生有助于有效集总电感或电容的无功场。
在偶极框架中,决定散射场和辐射场的是超材料元件的有效偶极矩p͈和m。根据以下公式,与超材料相关的有效偶极矩可以通过极化率与入射场相关联起来:

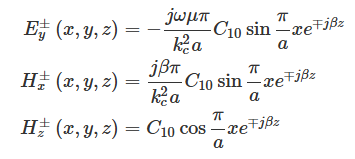

将两个极化率分量与波导中的透射场和反射场联系起来,我们首先应用归一化条件
因此,得模式系数为
极化率可以用散射参数表示为
对于偶极近似提供了元件的适当描述的情况,与散射参数相关的极化率方程足以作为表征波导馈电超材料元件的一种手段。这种近似的有效程度反过来取决于耦合模理论中许多假设的有效性。
而,超表面s参数的获取可以参考下面文章,
等效电路模型
在将散射参数与超材料孔径相关的等效极化率相关联后,讨论将S参数与传输矩阵或ABCD矩阵相关联是有很大意义的。
可以用简单的公式级联多个元素(假设除了散射之外没有其他相互作用)。
然而,通过观察传输矩阵元素,也可以推断出超材料孔径的等效电路模型。电路模型与其等效极化率之间的联系为元表面设计提供了强大的工具。
考虑三种情况:磁偶极子、电偶极子以及磁偶极子和电偶极子的组合。
通过考虑第一个单偶极子分量,更容易理解阻抗模型的出现。

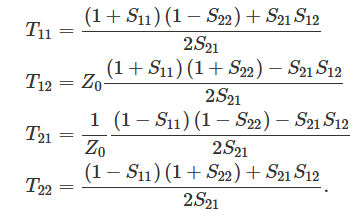

获取了散射参数后,通过变换可以直接计算传输矩阵
可以发现,T11=T22=1 , T21=0
ABCD矩阵的形式,对角线元素等于1,T21=0,意味着一个由串联阻抗组成的电路模型,能够将T12=Z与得到的传递矩阵相等

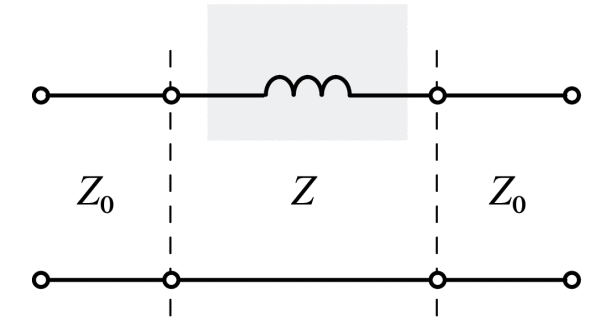

等效电路模型如图所示

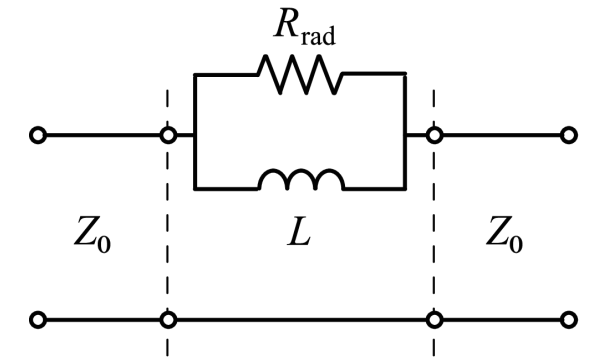

考虑辐射阻尼时磁极化率情况的等效电路,
[1] D. R. Smith, M. Sazegar and I. Yoo, "Equivalence of Polarizability and Circuit Models for Waveguide-Fed Metamaterial Elements," in IEEE Transactions on Antennas and Propagation, vol. 73, no. 1, pp. 7-21, Jan. 2025, doi: 10.1109/TAP.2024.3439728.
