天线罩的材料使用

9小时前浏览2


天线罩用于保护天线免受环境影响,不仅可以防止物理损坏,还可以提供高增益。主要用于气候雷达、空中通道控制、卫星交互、遥测等。针对不同的应用,开发了许多形状和尺寸。材料选择是一个主导因素,对于增益、方向性、使用区域等不同参数,天线罩的设计仍然不尽相同。

目录




  • 天线罩的材料
  • 天线罩与天线
  • 参考资料


Radome

As shown below👇

天线罩的材料

天线罩不仅用于保护天线,还用于防止电路复 制。设计天线罩(Radome)的材料需要综合考虑电磁性能、机械强度、环境适应性及成本。





材料特性要求

1、电磁透明性

    低介电常数(ε<sub>r</sub>):减少电磁波反射(通常 ε<sub>r</sub> < 4)。

     低损耗角正切(tanδ):降低信号衰减(通常 tanδ < 0.01)。


2、机械性能

     高强度、轻量化(如航空航天应用需低密度)。

     抗冲击、耐疲劳(如应对风雨、冰雹)。


3、环境适应性

     耐高低温(-50°C 至 150°C)。

     防潮、防盐雾、抗紫外线(户外长期使用)。


4、加工性能

     易成型(注塑、热压、3D 打印等)。

     可与其他材料复合(如夹层结构)。


常用材料

(1)聚合物基复合材料

玻璃纤维增强塑料(GFRP)

特性:低成本、轻质、中等介电性能(ε<sub>r</sub>≈3.5,tanδ≈0.01)。

应用:民用基站、气象雷达。


聚四氟乙烯(PTFE)

特性:低损耗(tanδ≈0.001)、耐高温(-200°C 至 260°C)。

应用:高频天线(毫米波、卫星通信)。


芳纶纤维(Nomex/Kevlar)

特性:高强度、耐冲击(ε<sub>r</sub>≈3.0,tanδ≈0.005)。

应用:机载/舰载雷达罩。


(2)陶瓷材料

石英陶瓷(Fused Silica)

特性:耐高温(>1000°C)、低膨胀系数,但脆性高。

应用:高超声速飞行器天线罩。


氮化硅(Si<sub>3</sub>N<sub>4</sub>)

特性:高强度、耐腐蚀,适合极端环境。


(3)泡沫与蜂窝夹层结构

聚酰亚胺泡沫/PMI 泡沫

特性:轻质(密度 30-200 kg/m³)、低介电常数(ε<sub>r</sub>≈1.1)。

应用:夹层结构芯材,降低整体重量。


蜂窝铝/芳纶纸蜂窝

特性:高刚度重量比,与复合材料面板结合使用。


(4)新兴材料

超材料(Metamaterials)

特性:人工设计结构实现负折射率、宽带透波。

应用:隐身天线罩、多频段兼容设计。


3D 打印聚合物(如PEKK、PEEK)

特性:复杂形状快速成型,适合定制化需求。




天线罩的设计与天线的考量

在设计天线罩时需要考虑两个前提。

1、 与天线距离

最小安全距离

通常要求天线与天线罩内壁的最小距离大于1/4工作波长,以避免近场耦合和驻波效应。
  • 高频天线(如毫米波):λ较小,需严格控制间距(例如毫米波28 GHz时,λ≈10.7 mm,最小距离需≥2.68 mm)。

  • 低频天线(如UHF):λ较大,间距要求相对宽松(例如433 MHz时,λ≈69 cm,最小距离≥17 cm)。


天线罩厚度(       t)和间距(       d)需协同设计,避免多次反射干扰。

  • 单层天线罩:总传播路径(d+t) 应避免形成驻波,通常需满足:


  • 多层天线罩:通过渐变介电常数设计(如λ/4匹配层),可放宽间距限制。



2、在非平面波时的影响

天线罩与天线之间的距离会影响以下电磁特性:

  1. 电磁波反射与驻波

    • 天线罩材料与空气的介电常数差异会导致电磁波反射。若距离设计不当,反射波可能在天线与天线罩之间形成 驻波,导致信号失真或效率下降。

    • 驻波比(VSWR)可能升高,引发阻抗失配,降低天线辐射效率。

  2. 近场干扰

    • 在近场区域,距离天线约λ/2π 以内,电磁场分布复杂,天线罩的存在可能显著干扰天线近场分布,导致方向图畸变或增益损失。

  3. 波束畸变

    • 天线罩的曲面形状和距离可能改变天线的远场波束方向图,例如主瓣展宽、旁瓣抬高等。






参考文献

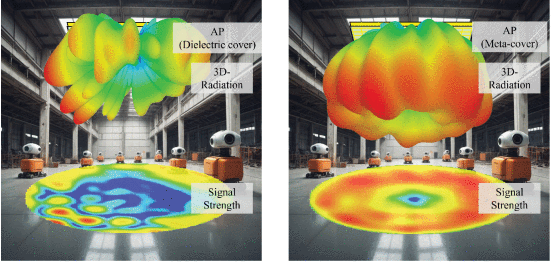

[1] B. Zhang and Z. N. Chen, "Guided-Wave Suppression in Uniaxial Anisotropic Metamaterial Slab for Radiation Pattern Control of Covered Dipoles," in IEEE Transactions on Antennas and Propagation, vol. 73, no. 2, pp. 952-961, Feb. 2025, doi: 10.1109/TAP.2024.3474799.

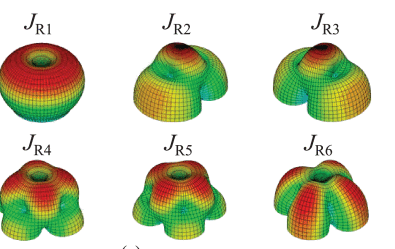

[2] H. Sheng and Z. N. Chen, "Improving Radiation Pattern Roundness of a Monopole Antenna Placed Off-Center Above a Circular Ground Plane Using Characteristic Mode Analysis," in IEEE Transactions on Antennas and Propagation, vol. 69, no. 2, pp. 1135-1139, Feb. 2021, doi: 10.1109/TAP.2020.3004991.
