非对称平面折叠偶极天线

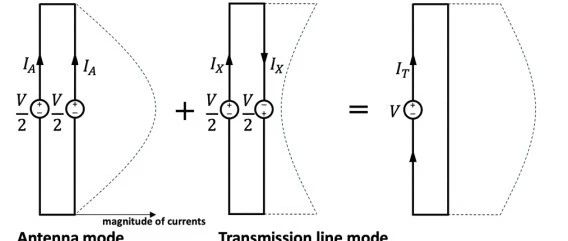

在磁共振成像 （MRI） 领域，对超高场 （UHF） 成像的追求导致了成像分辨率和功能对比机制的空前进步。然而，过渡到超高场强，通常定义为静态磁场 （B0)≥7 T 提出了不同的技术挑战。偶极子天线的几何形状和设计在决定其在 UHF 成像中的功效方面起着至关重要的作用。目录 非对称平面折叠偶极子 （APFD） 比吸收率（SAR） 参考资料 *As shown below👇*非对称平面折叠偶极子 （APFD）非对称平面折叠偶极子（APFD）线圈在提升发射效率、均匀性和SAR管理方面的有效性，可归因于折叠偶极子天线的基本原理。如图所示，折叠偶极子可分解为两种模式：传输线模式和偶极子模式。 传输线模式中，折叠偶极子两侧存在两个反相电压源；偶极子模式中，两侧则为两个同相电压源。在传输线模式下，两端的反相电压源导致传输线末端形成短路；而在偶极子模式下，两端的同相电压源则形成开路。因此：传输线模式的电流强度在两端呈现峰值；偶极子模式的电流强度在两端呈现谷值。当折叠偶极子的总长度为λ/2时，传输线模式两端的短路会在距离末端λ/4的位置（即传输线中点）转换为开路；而偶极子模式两端的开路则在中点转换为短路。因此，两种模式的电流分布呈现相反但对称的特性。二者的叠加最终形成均匀的电流分布。*比吸收率（SAR）最大 10 克平均局部比吸收率（SAR）值：对于 UHF MRI 而言，计算 APFD 线圈和 FD 的最大 10 克平均局部 SAR 值至关重要，因为它决定了可安全施加到 UHF MRI 中射频线圈的功率极限。国际电工委员会（IEC）60601-2-33 指南规定，在 6 分钟的时间间隔内，头部和躯干的 SAR10g 阈值为 10 瓦 / 千克，四肢为 20 瓦 / 千克。局部 SAR 的计算定义如下 The B+1 field is defined as 此外，通过将B+1场相对于10 g平均峰值局部SAR进行归一化，确定SAR效率 参考文献 [1] H. Chen et al., “Asymmetrical Planar Folded Dipole Antennas for Human Body MRI at 7 T,” IEEE Transactions on Antennas and Propagation, vol. 73, no. 5, pp. 2766–2779, May 2025, doi: 10.1109/TAP.2024.3513639.[2] A. J. E. Raaijmakers, P. R. Luijten, and C. a. T. van den Berg, “Dipole antennas for ultrahigh-field body imaging: a comparison with loop coils,” NMR in Biomedicine, vol. 29, no. 9, pp. 1122–1130, 2016, doi: 10.1002/nbm.3356. #偶极子 #MRI #医学成像来源：微波工程仿真
