分层介质中的混合矩阵方法（Hybrid Matrix Method）

在分析分层介质（如多层光学涂层、天线基底、光子晶体等）中的电磁波传播时，传统的传输矩阵法（Transfer Matrix Method, TMM）和阻抗矩阵法（Impedance Matrix Method）存在数值不稳定性的问题。混合矩阵法（Hybrid Matrix Method）通过结合传输矩阵和阻抗矩阵的优点，克服了上述问题，适用于任意厚度的分层介质（包括双各向异性媒质）。

As shown below👇

*混合矩阵

TMM：当介质层厚度极大（如半无限空间）或存在强反射时，矩阵元素指数增长导致计算溢出。

阻抗矩阵法：在薄层（厚度趋近于零）时矩阵不可逆，精度下降。

混合矩阵 H 通过混合电场和磁场的边界条件，建立层间关系：

混合矩阵的递归计算

(1) 单层混合矩阵的构造

通过薄层渐进近似（Thin-Layer Asymptotic Approximation）初始化：

(2) 多层递归公式

整体混合矩阵通过逐层递归计算：

值稳定性分析

薄层极限（ h->0）：

阻抗矩阵 Z 此时因矩阵奇异而失效。

厚层极限（ h->∞ ）：

与阻抗矩阵不同，混合矩阵在两种极限下均稳定。

*多层组织模型

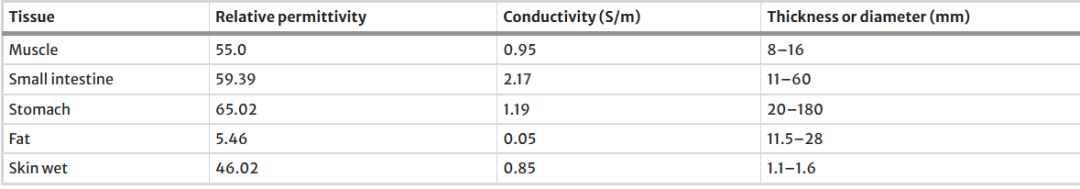

身体的组织成分因个体而异，且这种变化在波的传播中有重要的影响。

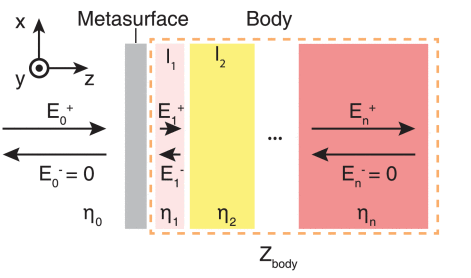

将人体的腹部多层组织设为包括n平面层的多层介质。

级联超表面（Cascaded Metasurfaces）通过等效传输矩阵实现空气-生物组织的阻抗匹配，显著提升无线信号透射率。通过传输矩阵或ABCD矩阵法计算组织堆栈的等效阻抗

参考文献

[1] F. Yang, D. T. Nguyen, B. O. Raeker, A. Grbic, and J. S. Ho, “Near-Reflectionless Wireless Transmission Into the Body With Cascaded Metasurfaces,” IEEE Transactions on Antennas and Propagation, vol. 70, no. 9, pp. 8379–8388, Sep. 2022, doi: 10.1109/TAP.2022.3168663.

[2] J. Ning and E. L. Tan, “Hybrid Matrix Method for Stable Analysis of Electromagnetic Waves in Stratified Bianisotropic Media,” IEEE Microwave and Wireless Components Letters, vol. 18, no. 10, pp. 653–655, Oct. 2008, doi: 10.1109/LMWC.2008.2003446.

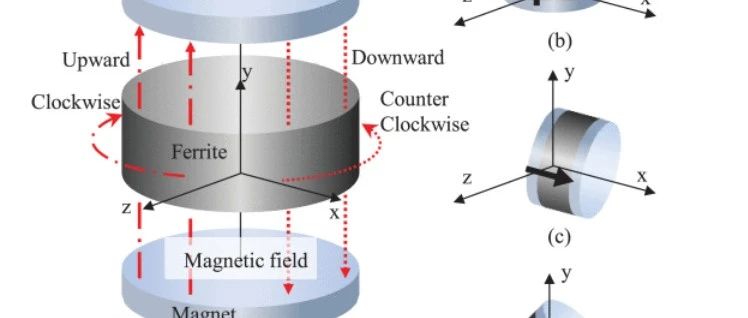

[3] Li, Y., Feng, Q. Enhancing the Transmission Range of Video Capsule Endoscope Antennas Using Ferrite as an Impedance Matching Layer Based on Transmission Line Theory. J. Electron. Mater. 54, 3170–3181 (2025). https://doi.org/10.1007/s11664-025-11796-9

#超表面

来源：微波工程仿真
