从灯光到缝差：3DCC让汽车的“双眸”更聚焦、更有型
汽车外饰质量的感知，往往从一对车灯开始。其缝差面差是否均匀、光学模组是否对位准确，不仅关系到整车的外观评价，更直接影响装配效率、功能表现与制造成本。面对车灯复杂的空间结构和误差叠加问题，传统手工计算和经验法早已难以胜任。
本文通过两个典型实例，介绍3DCC如何以自动化尺寸链建模与公差仿真，帮助汽车行业工程师解决关键装配难题，实现精度设计的前置和自动化。
尾灯作为覆盖件的一部分，需要在多个方向与后围板、后叶子板、尾门等车身结构配接。其面差与间隙控制直接决定了整车的“视觉品质感”。

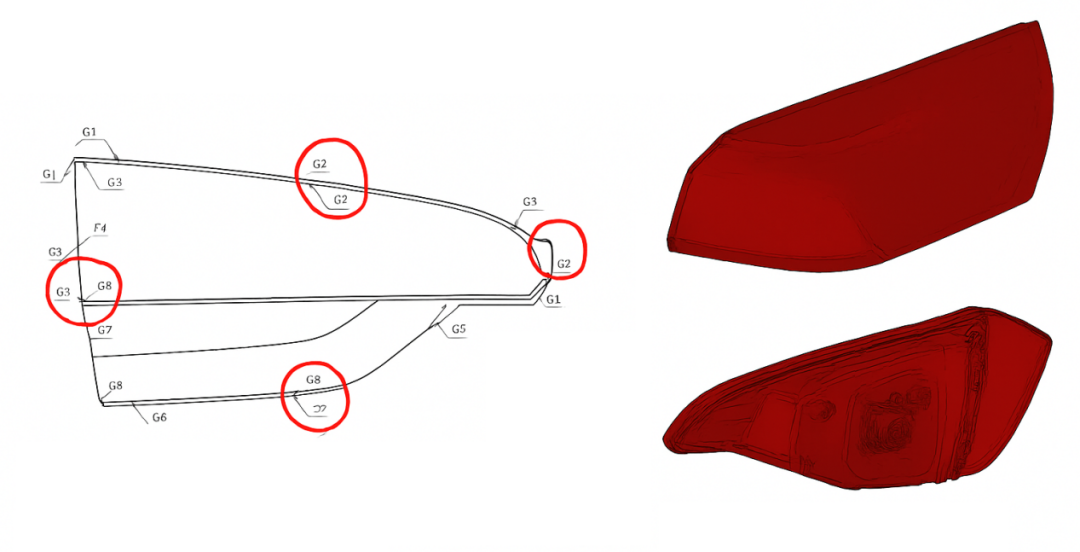

在实际案例中，3DCC对尾灯总成的8个关键接缝点进行建模，基于尺寸链及装配约束，计算整灯装配后的缝差与面差分布，判断其是否满足±0.5mm的设计目标。同时，通过误差传递分析与贡献率识别，快速定位造成偏差的关键尺寸或结构，指导设计优化，避免因“找不到问题根源”而造成反复试装与返工。

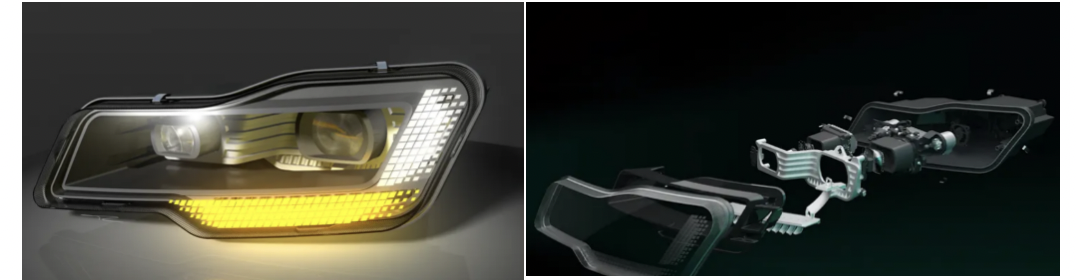

除了外部装配精度，车灯内部的光学结构同样对公差控制提出了严苛要求。在另一个实际案例中，我们对LED光源与导光结构之间的装配距离进行分析，该距离直接决定了光线是否能够稳定、精准地投射，关系到光斑形态、亮度均匀性等要求。
3DCC基于三维模型构建了LED模组、支架、外壳等零部件的空间尺寸链，精确模拟装配后的姿态变化。通过虚拟特征技术提取理论发光点与导光面之间的实际距离，分析在形位公差叠加下的最大/最小偏差。借助误差传递路径与参数敏感度分析，工程师可提前发现潜在干涉或性能失效风险，在设计阶段就完成光学精度保障的闭环验证。
车灯装配涉及多个零件、多种连接方式及复杂自由度，3DCC支持下列核心能力，帮助工程师完成快速、准确的公差分析：
三种建模方式灵活组合：支持虚拟装配建模、自动约束建模、尺寸链建模，可灵活应对车灯中多自由度连接、空间约束复杂等装配分析挑战。
敏感度分析与误差贡献识别：通过误差传递分析模型，量化每个尺寸或公差对最终装配误差的影响占比，帮助工程师精准判断“该控哪里”“哪里可放宽”。
高精度公差仿真验证能力：基于大量真实装配工况数据进行反复验证，仿真结果与实测数据偏差控制在工程容差范围内，具备良好的可比性与可追溯性。
使用虚拟特征对测量点进行校核计算：支持用户在建模过程中直接定义虚拟测点或目标特征，并自动完成误差映射与偏差计算，提高复杂场景下（如光学结构）公差分析效率。
总体而言，车灯作为结构件与功能件的结合体，对装配精度与光学性能提出双重要求。3DCC通过精准建模与全面仿真，将过去凭经验估算的公差设计，转变为基于数据、可视化、可验证的工程过程。而且随着新版本的快速迭代，3DCC将持续优化车灯、覆盖件、光学模组等方向的应用，帮助客户建立可靠、可控的精度设计体系。
