Ansys Fluent UDF（1）：初识UDF
随着Ansys Fluent软件的使用程度的加深，软件的一些基本功能无法满足我们的一些特定需求，对于没有接触过二次开发或者代码学习的工程师来说，UDF的学习至关重要！本篇文章带大家初识UDF（建议大家学习一下编程基础）。
Ansys Fluent
UDF: 用户自定义函数（用户用C语言自编的程序），可以和fluent动态链接。
标准的C语言库函数
- 三角函数，指数，控制块，DO循环，文件读入/输出等
预定义宏re-Define Macros
- 允许获得流场变量，材料属性，单元几何及其他
UDF中所有的数据都采用国际单位制（SI units）
Ansys Fluent
标准界面并不能满足编程模拟的所有需要。
- 定制边界条件，源项，材料属性，表面和体积反应率等；
- 定制物理模型；
- 用户提供的模型方程；
- 调整函数；
- 执行需求函数；
- 初始化。
Ansys Fluent
Ansys Fluent
模型的cell区域和face区域在UDF中作为Thread数据类型访问；
Thread是Fluent定义的数据类型；
为了访问线程（zone）中的数据，我们需要提供正确的线程指针，并使用Fluent提供的循环宏来访问该线程中的每个成员（cell or face）。
Ansys Fluent

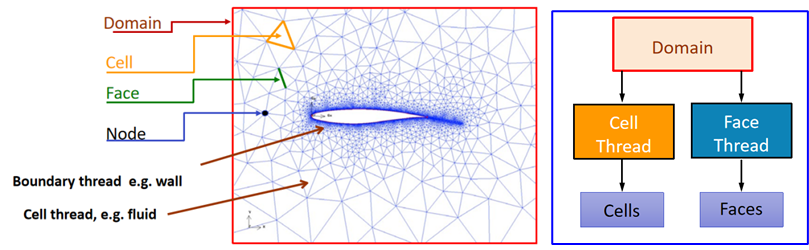

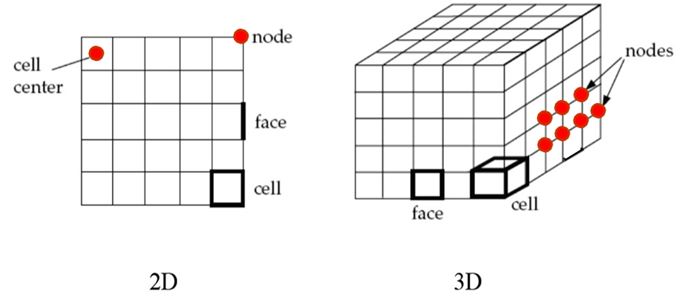

Mesh各部分的类型区别：
cells和faces的集 合存储在threads中；
有几种Fluent特定的数据类型与mesh components相关联；
一些常用的是：
- Node：存储与网格点关联的数据;
- face_t：识别face thread中的face；
- cell_t：识别cell thread中的cell；
- Thread：存储一组cells或faces共有的数据；
- Domain：在mesh中存储与face和cell thread集合相关的数据。
每个单独的cell都可以通过使用cell_t类型的cell index和cell thread（包含cell的区域）来访问；
每个单独的face都可以通过使用face_t类型的face index和face thread（包含face的区域）来访问；
某些mesh或solver数据类型具有大写字母。这些实际上是C语言中的数据结构，通常作为指向这些结构的指针在函数之间传递。

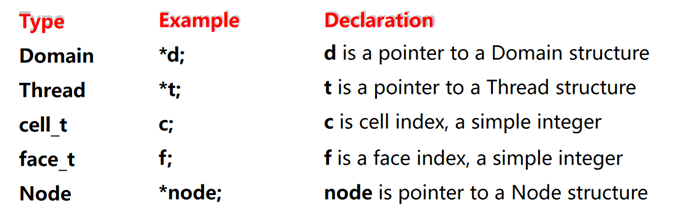

下面显示了如何定义这些数据类型的示例：

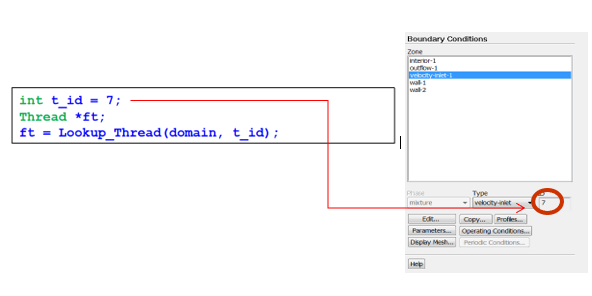

每个zone都与BC面板或TUI中可用的单个ID相关联，使用：
给定ID，与该区域关联的线程；
可以检索为：
一旦我们有了thread，我们就可以访问它的相关数据；
Thread ID也能被检索出来：
UDF的内容属于高手的进阶利刃，让我们一起开启进阶学习之旅吧！后续将会持续更新，敬请期待！
