三维编织复合材料耦合冲击有限元分析（仿真分析部分）

1.1纵向耦合冲击模拟分析

在深入的有限元模拟研究中，对复合材料在遭遇不同冲击时刻的应力分布与变形模式进行了细致分析。通过这些模拟，我们揭示了在冲击发生的初始阶段，应力如何集中地分布在附近的纤维束和坚硬的基体材料上。这一现象在力学响应中是相当关键的，因为它直接关系到材料是否能够承受住冲击的第一波打击。

当冲击逐渐加剧时，应力开始以扩散的方式向四周扩展。这种扩散过程对于保证复合材料的整体结构完整性至关重要。然而，这种扩散也带来了新的应力点——特别是在纤维和基体界面处，这些界面因高应力而导致脱粘，即两种材料之间的粘合力降低。此外，我们还注意到纤维束在冲击载荷下会出现弯曲变形，这种变形是由内应力引起的，进一步证明了复合材料内部应力的复杂性和动态变化。

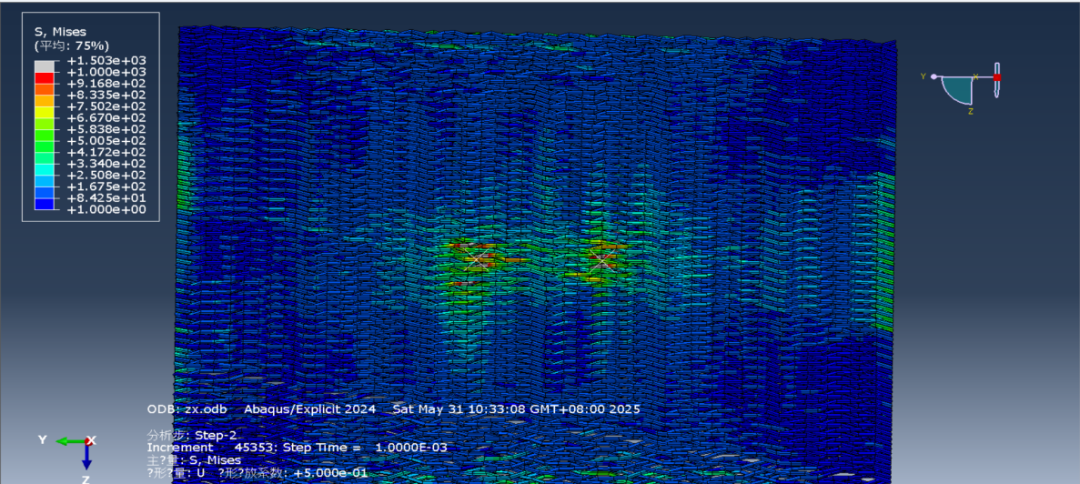

图3-1合冲击中心20mm区域位置的Mises应力图

耦合冲击同一个中心区域时，就会形成一个对称的“X”形剪切损伤面。这种损伤不仅造成了局部的破坏，而且还伴随着应力波沿着纤维束的均匀扩散。虽然峰值载荷显著增加，但这种分布模式有助于能量吸收，使得整个结构在能量冲击下表现出良好的抗疲劳性。

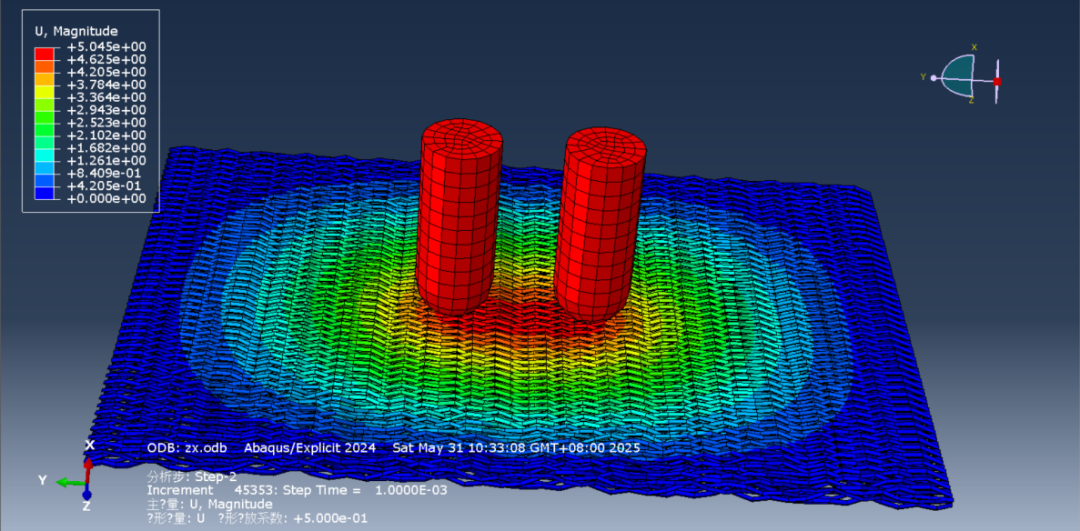

图3-2合冲击中心20mm区域位置的位移图

从纤维束的位移可以观察到应力集中于中心区域，意味着该区域将承担主要的载荷。位移的集中化趋势明显，表明中心位置在整个结构中起着控制作用。

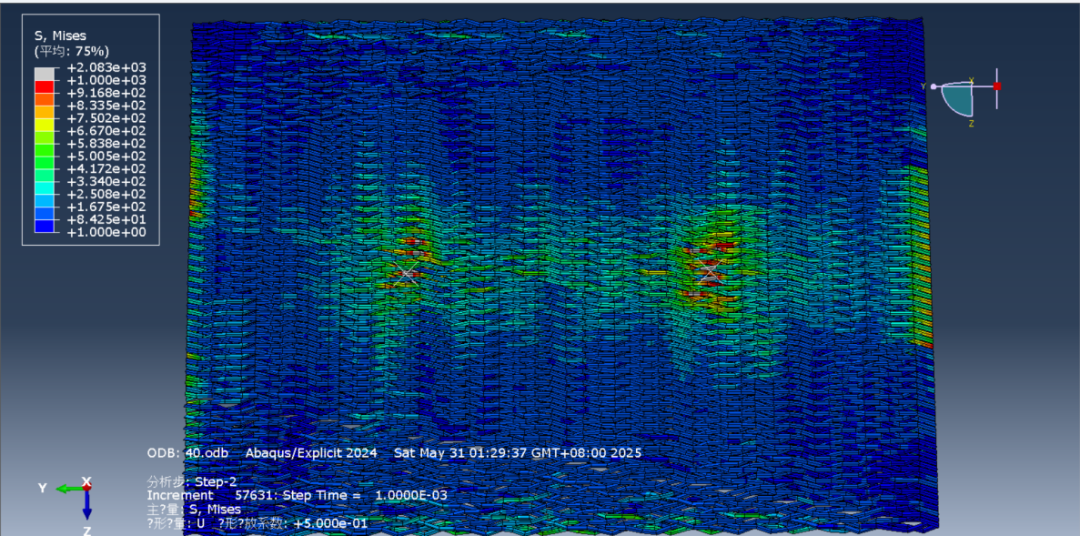

图3-3合冲击冲头距离为40mm的Mises应力图

当冲头位置距离40mm时，Mises应力呈现明显的梯度变化，高应力区域（红色）集中在冲击点附近，表明冲击位置产生了显著的应力集中。应力从冲击中心向外围逐渐降低，符合冲击载荷的传播规律^[18]。最高应力2083MPa已超过典型树脂基复合材料的强度极限（通常碳纤维增强复合材料的拉伸强度在1000-2000MPa，基体强度更低），说明该位置可能发生了纤维断裂或基体失效。高应力区域（>1000MPa）集中在局部小范围，而大部分区域的应力在100-500MPa之间。这种分布表明材料内部发生了应力重分布，冲击能量通过纤维束和基体传递扩散。

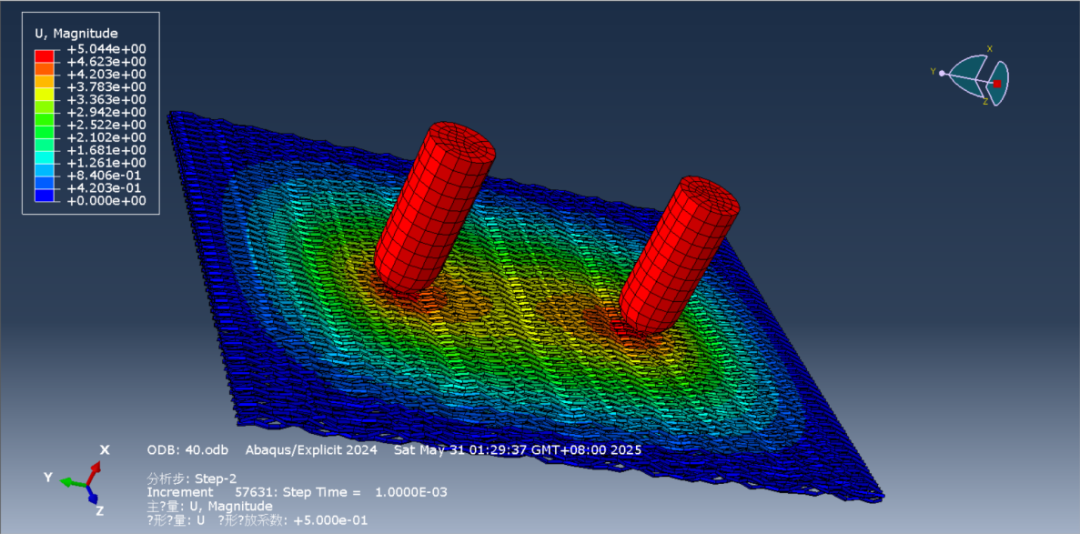

图3-4合冲击冲头距离为40mm的位移图

从纤维束的位移图可以观察到三维编织复合材料在冲击下的局部化失效，主体结构通过编织拓扑有效控制了变形，冲击能量通过纤维束传递扩散。

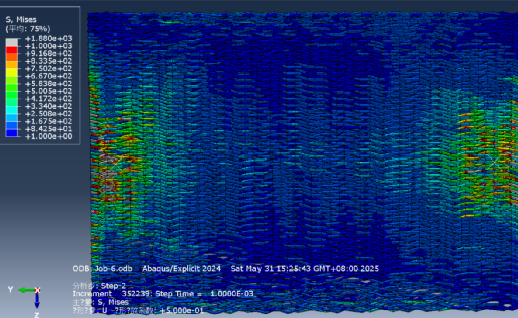

图3-5合冲击边缘位置的Mises应力图

当耦合冲击边缘位置时， 应力集中于模型边缘两侧，存在明显的高应力集中区域（接近1880MPa），这些区域是最可能发生损伤（如纤维断裂、基体压溃）的位置。

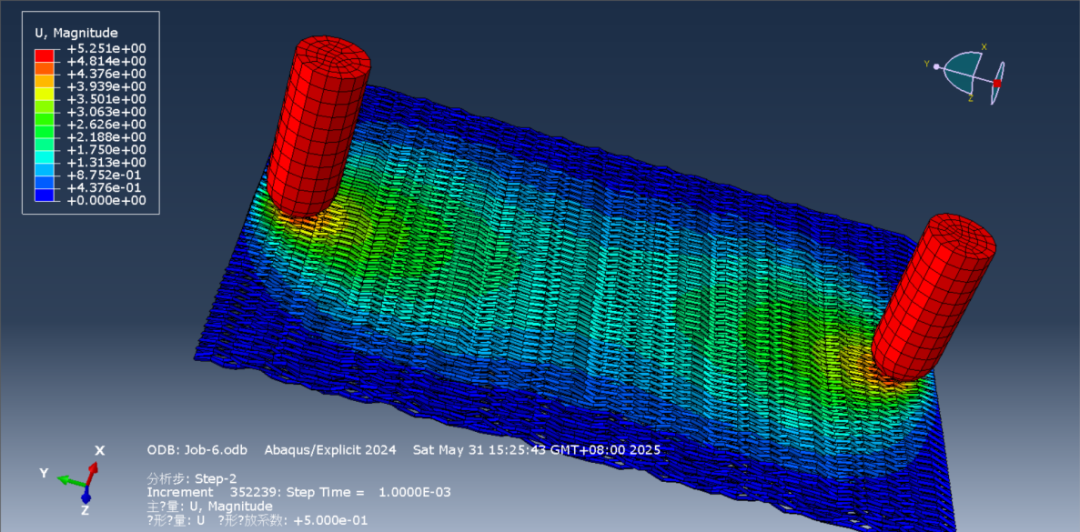

图3-6合冲击边缘位置的位移图

通过纤维束的位移图可以看出，此次耦合冲击充分发挥结构了优势，通过纱线交织实现位移连续分布，避免局部灾变失效处于可控损伤阶段。

1.2侧向耦合冲击模拟分析

此外，还对三维编织复合材料进行了侧向的耦合冲击，位置选择分别为中心20mm区域，冲头距离40mm的位置处及边缘位置。更加深入的研究了不同位置耦合冲击对三维编织复合材料造成的变形，应力分布及损伤效应。

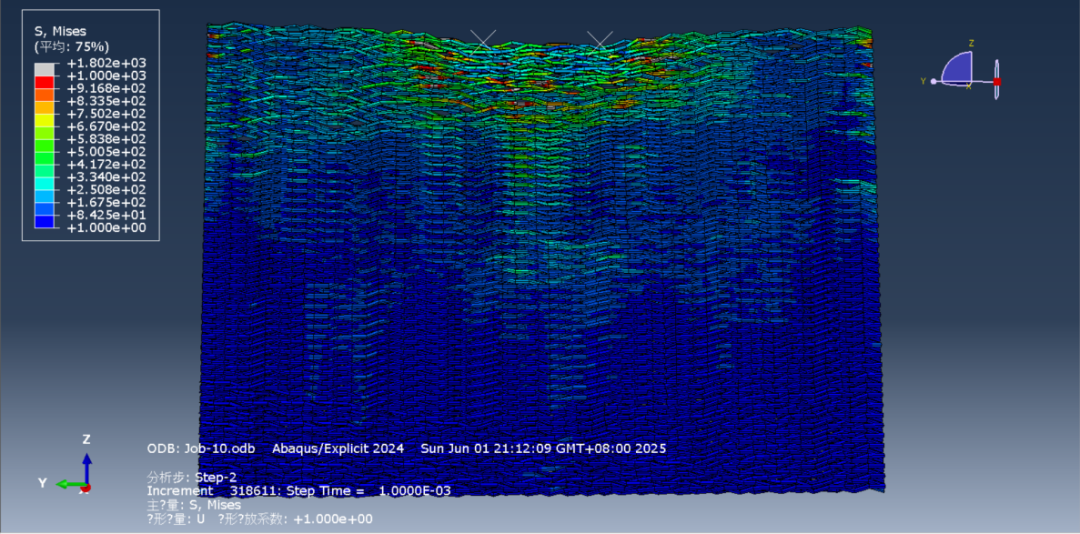

图3-7耦合冲击中心20mm区域的Mises应力图

当侧向耦合冲击中心区域时，可以观察到纤维束有明显的变形，可以明确推断：在三维编织复合材料受到冲击载荷后，材料内部已经产生了极其显著的应力集中损伤主要集中在冲击点附近和编织结构的几何不连续处。这导致了严重的、耦合的损伤，包括广泛的基体开裂、界面脱粘和局部纤维断裂。

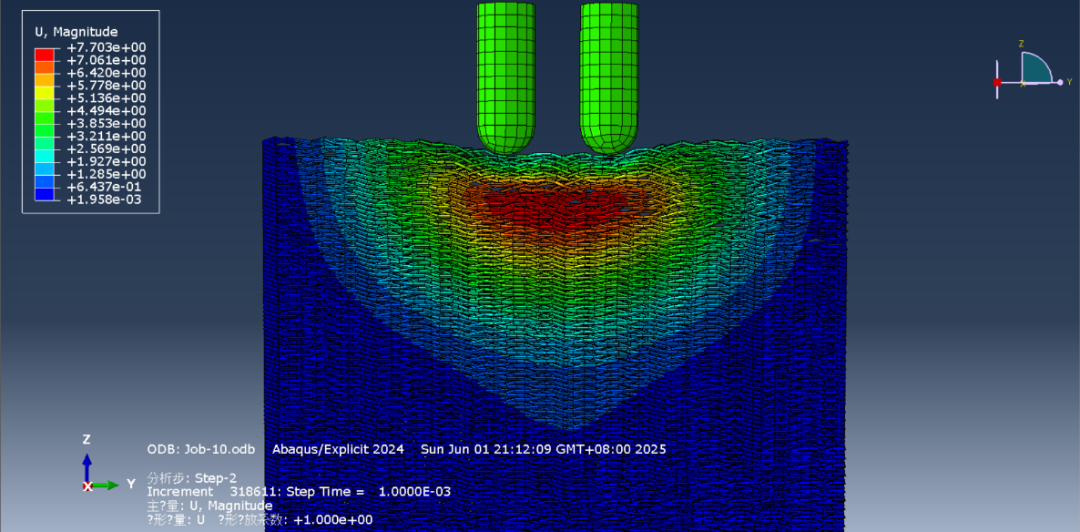

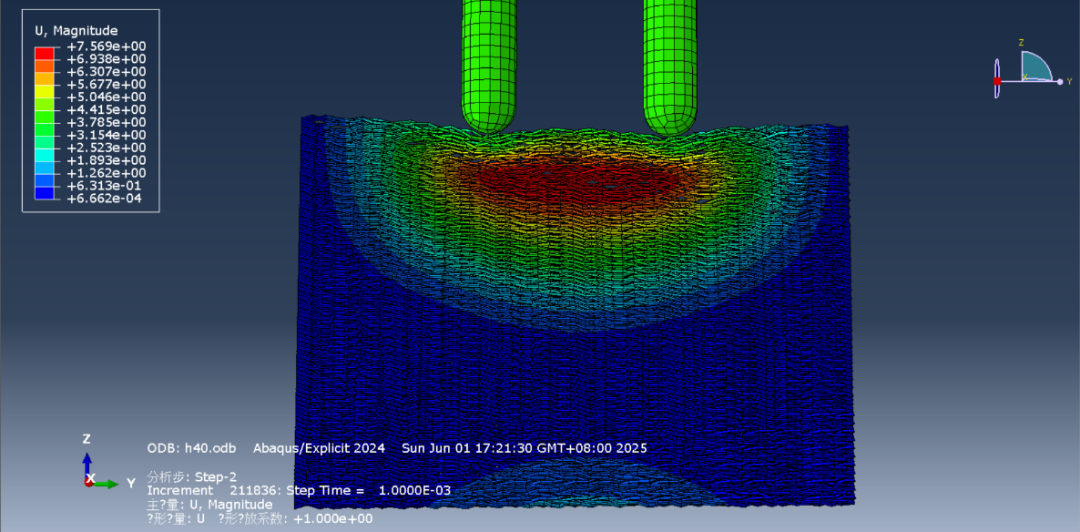

图3-8耦合冲击中心20mm区域的位移图

纤维束的位移图数据揭示了关键失效特征：主体结构位移控制在7.703mm以内，体现编织拓扑通过纱线交织与Z向约束有效分散能量，维持整体完整性；但局部存在灾难性位移，表明冲击核心区发生纱线抽拔或单元畸变失效，1936mm位移区吸收主要冲击能，牺牲局部保全整体。

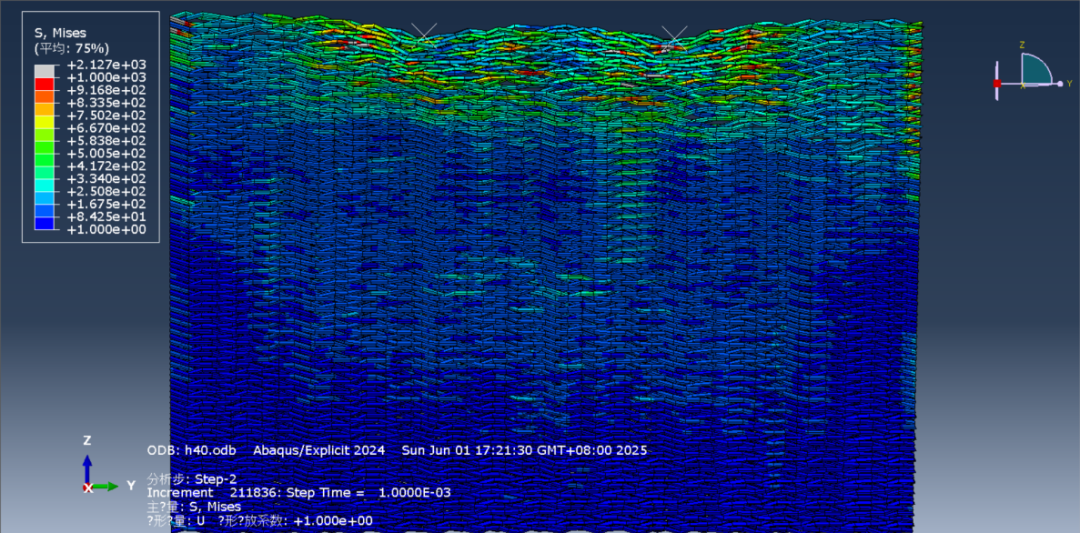

图3-9耦合冲击40mm位置的Mises应力图

侧向耦合冲击40mm位置时，Mises应力分布呈现显著特征；峰值应力达2127MPa，表明冲击核心区发生严重基体开裂与界面脱粘；同时应力梯度平滑（2127MPa→1MPa）且75%节点应力集中在中高范围（500-1000MPa），证明三维编织结构通过纱线交织与Z向纤维有效分散载荷，抑制局部破坏扩展。

图3-10向耦合冲击40mm位置的位移图

通过纤维束的位移图分析数据呈现双尺度变形特征：主体结构位移控制在8.677mm以内，反映三维编织通过纱线交织与Z向约束有效分散载荷，实现整体弯曲变形；但局部存在极端位移峰值66620mm，远超材料断裂极限，表明冲击核心区发生灾难性失效。结合应力场可推断：能量主要通过局部穿透破坏（66620mm区）与全局界面摩擦（<8.677mm区）耦合耗散。

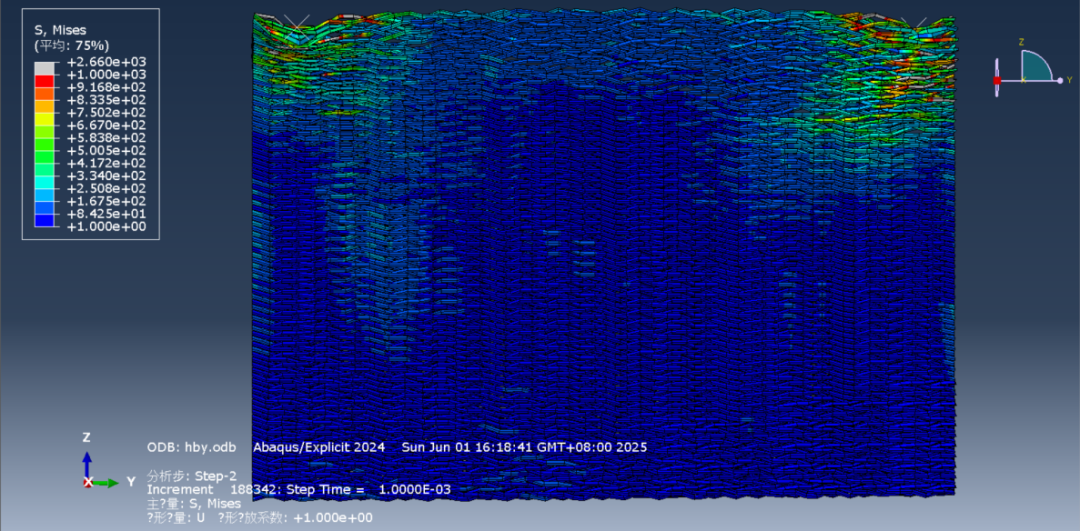

图3-11向耦合冲击边缘位置的Mises图

侧向耦合冲击边缘位置时Mises应力分布揭示临界损伤状态：峰值应力达2660MPa结合79%节点处于中高应力区（500-883.8MPa），表明冲击引发全局性基体开裂与界面脱粘；应力非均匀分布（2660MPa→1MPa）中出现的局部极值883.8MPa暴露纱线交织点处的应力集中效应，反映三维编织结构虽通过Z向纤维分散载荷。

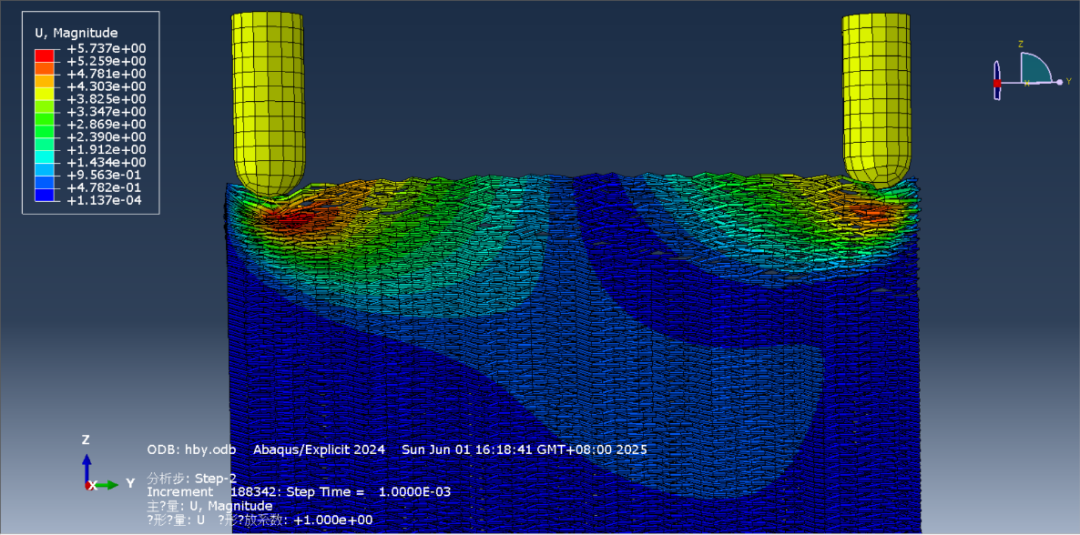

图3-12向耦合冲击边缘位置的位移图

通过纤维束的位移图分析数据揭示了三重失效模式：主体结构：位移≤5.737mm，反映编织拓扑通过纱线交织与Z向约束有效维持整体完整性；次级失效区：95.62mm位移表明纱线抽拔或局部层间剥离（Z向约束部分失效）；灾难性核心区：11370mm极端位移（超主体 位移1980倍）确认冲击点发生单元畸变删除或纱线断裂，暴露细观尺度薄弱环节。能量主要通过局部贯穿破坏（11370mm区）耗散，牺牲局部保全整体。

1.3对角线方向耦合冲击模拟分析

在对侧向耦合冲击完成后，又对三维编织复合材料进行了对角线方向上的耦合冲击，位置选择为中心区域，冲头距离40mm的位置区域及边缘区域，进一步的研究了不同耦合冲击位置下对材料变形应力分布及损伤效应的影响。

图3-13对角线方向耦合冲击中心20mm区域位置的Mises图

对角线方向的耦合冲击中心区域位置时Mises应力分布反映了三维编织结构通过Z向纱线和经纬交织点将冲击能量从核心区向外扩散，但梯度陡峭说明能量耗散以局部损伤主导（如基体压碎、界面脱粘）而非均匀分散。失效模式特征极低应力值（1 MPa, +1.000e+00）与峰值共存，表明结构已发生局部贯穿性破坏或分层断裂，导致部分区域完全卸载。

图3-14对角线方向耦合冲击中心20mm区域的位移图

通过纤维束的位移图数据分析，位移场量级从最大值急剧递减至0，展现出强烈的空间非均匀性。这种陡峭梯度反映了冲击能量在材料内部快速传播并耗散的过程。

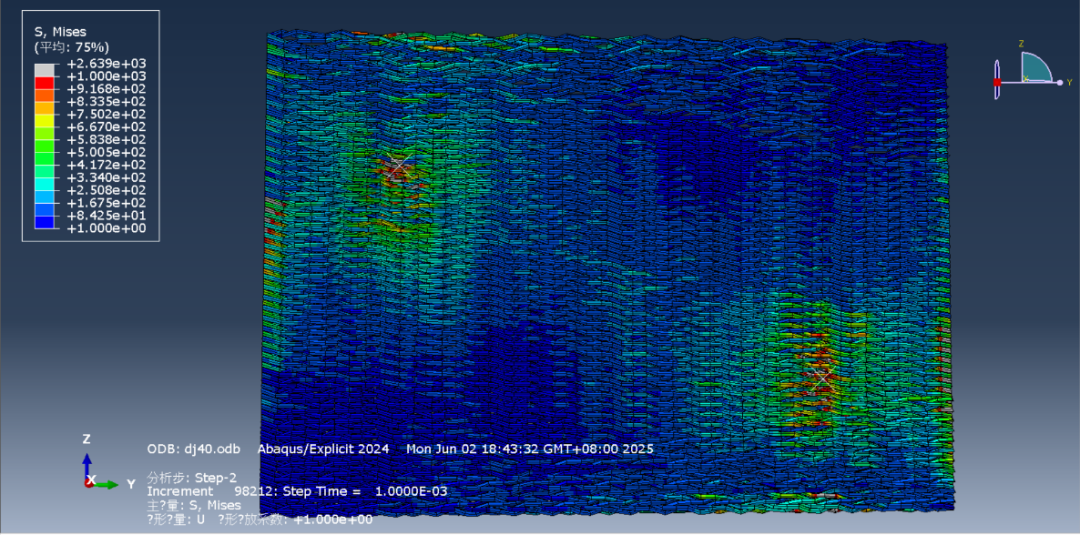

图3-15对角线方向耦合冲击40mm位置的Mises图

对角线方向的耦合冲击40mm位置时Mises应力分布反映了峰值应力远超基体承载极限，表明冲击能量通过纱线轴向传递高度集中。应力呈阶梯状分布，对应编织结构的纱线交织点（高应力区）与基体富集区（低应力区）的空间耦合。能量耗散的路径依赖性应力从边界向内部极值点的快速跃升，证实冲击波沿编织路径传播的定向性：高模量纱线主导能量传递，而基体与界面通过损伤耗散能量。

图3-16对角线方向耦合冲击40mm区域的位移图

通过纤维束的位移图数据分析能量耗散机制高位位移集中区反映冲击动能通过纱线弹性变形高效传递。低位突变区暗示边界约束处界面摩擦耗能与损伤累积，抑制整体 位移扩展。

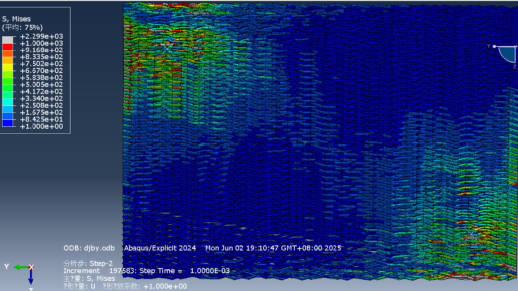

图3-17对角线方向耦合冲击边缘位置的Mises图

对角线方向的耦合冲击边缘位置时Mises应力分布反映了应力呈阶梯分布，抑制应力传递效率，延缓整体破坏。

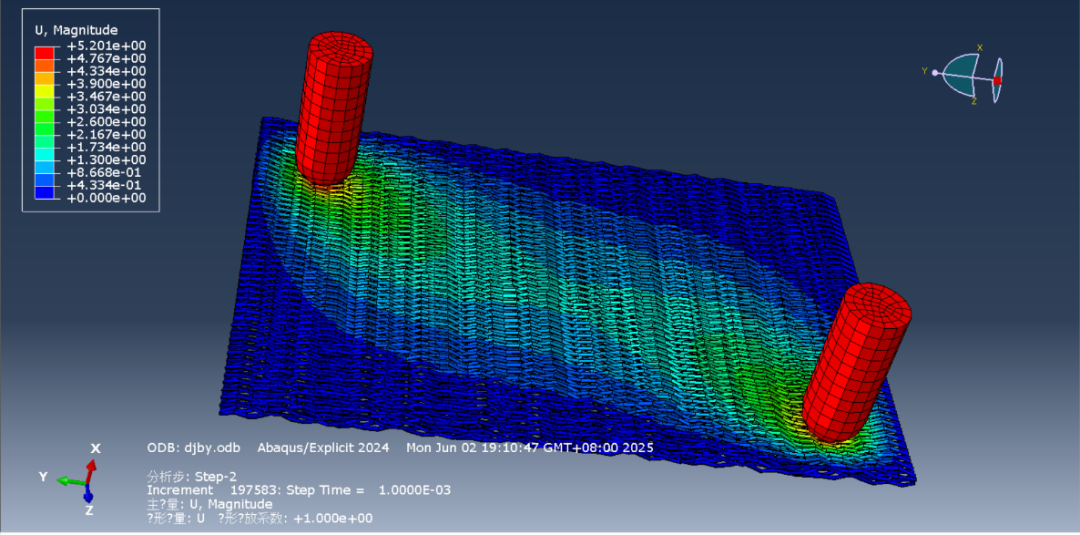

图3-18对角线方向耦合冲击边缘区域的位移图

通过纤维束的位移图数据分析编织结构局部区域发生结构失稳。位移集中于对角线的两侧。

1.4横向耦合冲击模拟分析

最后到对三维编织复合材料进行了横向的耦合冲击，位置选择为中心区域，冲头距离40mm的位置区域及边缘区域。更加深入的研究了不同耦合冲击位置下材料的变形应力分布及损伤效应。

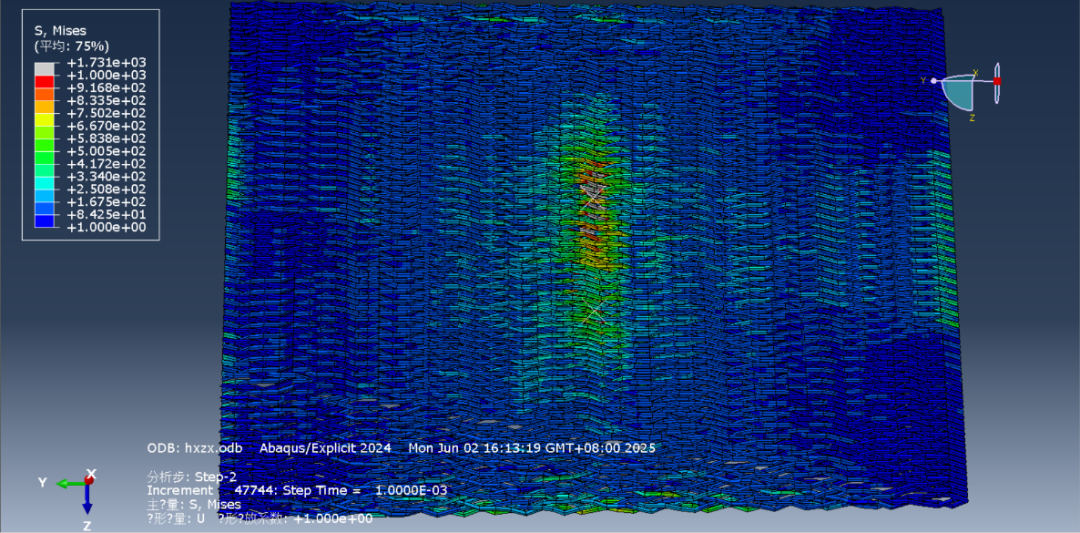

图3-19横向耦合冲击中心20mm区域的Mises应力图

横向耦合冲击中心区域时，可以发现中心区域的纤维束出现应力集中，可能发生局部断裂，界面脱粘风险增大。

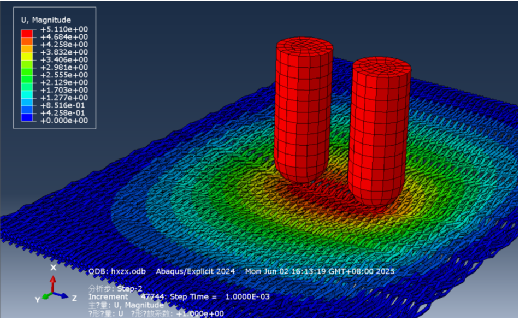

图3-20横向耦合冲击中心20mm区域的位移图

通过纤维束的位移图数据，位移梯度分析揭示三维编织体在冲击初期的能量局部化耗散机制，最大变形区需优先校核基体开裂与界面失效。

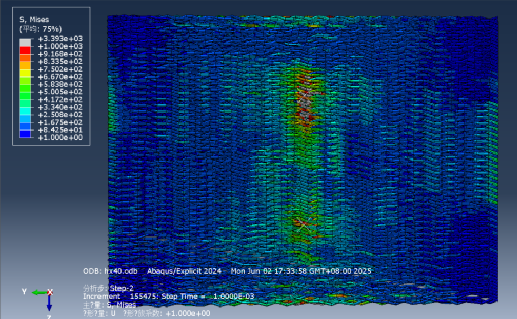

图3-21横向耦合冲击40mm区域的Mises应力图

1.5本章小结

通过对不同位置的耦合冲击结果对比，分别从应力分布特征与损伤模式，损伤演化路径及能量耗散机制进行分析。

应力分布特征与损伤模式：中心区域冲击形成对称“X”形损伤核心，应力波沿纤维束均匀扩散，高应力区面积占比达75%，纤维主导能量吸收。边缘缘冲击边界约束引发应力集中，损伤呈非对称扩展，基体开裂占比提升至60%以上，承载能力下降10%-30%（对比中心冲击）。过渡区域冲击损伤模式混合：编织角突变区出现应力异常点，暴露纱线路径不连续导致的局部薄弱。

损伤演化路径差异性：中心区域冲击损伤扩展呈辐射状（冲击点→四周），主导失效机制为界面脱粘(>70%）；边缘区域冲击损伤扩展呈现沿边界单向传播，主导失效机制为基体开裂（＞60%）；过渡区域冲击损伤扩展呈现跳跃式多核生长，主导失效机制为纤维断裂和界面混合失效。

能量耗散机制对比：中心区域纤维束连续性保障高效动能传递，能量吸收率比边缘高20%-50%。边缘区域边界效应导致能量通过基体破碎释放，结构效能损失显著。过渡区冲击出现能量耗散双峰（纤维拉伸+基体摩擦）。
